EV-drivlina förklaras: hur det fungerar, komponenter, typer och applikationer

När du kör ett elfordon (EV) är drivlinan det system som omvandlar elektrisk energi till rörelse.I den här artikeln kommer du att lära dig vad en EV-drivlina är, hur den fungerar och de viktigaste delarna som gör att den fungerar effektivt.Du kommer också att förstå skillnaden mellan 400V och 800V system och hur de påverkar prestanda och laddning.Dessutom kommer du att utforska de olika typerna av EV-drivlinor, tillsammans med deras fördelar, begränsningar och vanliga användningsområden.

Katalog

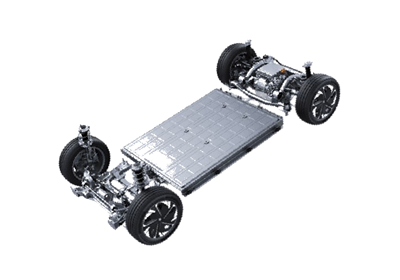

Figur 1. Översikt av EV Powertrain System

Vad är en EV-drivlina?

En EV-drivlina är det system som omvandlar elektrisk energi till mekanisk rörelse för att köra ett fordon.Den fungerar som kärnmekanismen som är ansvarig för framdrivning i elfordon.Istället för att förlita sig på bränsleförbränning använder den lagrad elektrisk energi för att generera rörelse effektivt.EV-drivlinan säkerställer mjuk acceleration, kontrollerad hastighet och pålitlig fordonsdrift.Den är designad för att leverera kraft direkt till hjulen med minimal energiförlust.Dess primära syfte är att möjliggöra ren, effektiv och lyhörd körprestanda.

Hur fungerar en EV-drivlina?

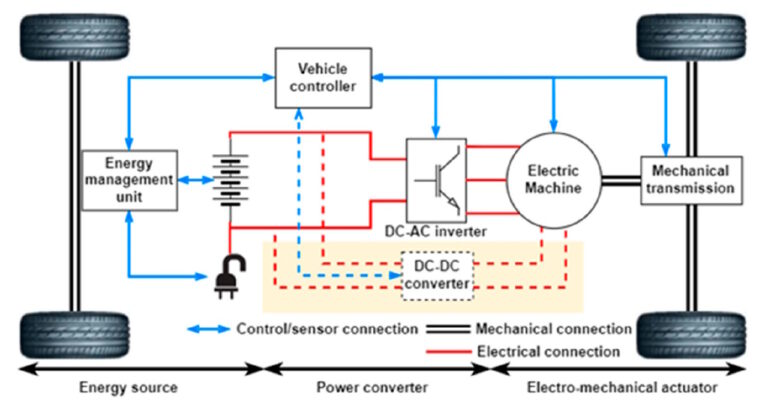

Figur 2. Arbetsprincip för EV Powertrain

En EV-drivlina fungerar genom att överföra lagrad elektrisk energi till användbar rörelse genom en kontrollerad energiflödesprocess.Energin börjar som likström lagrad i batteriet och regleras innan den omvandlas till en form lämplig för drivande rörelse.Denna omvandling gör att systemet kan leverera exakt kraft baserat på förarens input.När energin rör sig genom systemet, justeras den kontinuerligt för att matcha kraven på hastighet och vridmoment.

Den omvandlade energin används sedan för att skapa rotationskraft som vrider fordonets hjul.Styrsystem hanterar denna process för att säkerställa smidig acceleration och effektiv drift.Under retardation kan en del av rörelseenergin omdirigeras tillbaka till systemet för att förbättra den totala effektiviteten.Detta kontinuerliga energiflöde möjliggör konsekvent fordonsprestanda under olika körförhållanden.

400V vs. 800V drivlina arkitektur

En 400V och 800V drivlina arkitektur hänvisar till spänningsnivån som används i ett elfordonssystem.Dessa arkitekturer definierar hur elektrisk energi fördelas och används i fordonet.Ett 400V-system är den traditionella standarden som används i många elbilar, medan ett 800V-system representerar en design med högre spänning för förbättrad prestanda.Den största skillnaden ligger i hur effektivt kraften levereras och hanteras.System med högre spänning minskar strömkraven för samma uteffekt.Detta påverkar direkt laddningshastigheten och systemets totala effektivitet.

En 800V-arkitektur möjliggör snabbare laddning eftersom den kan hantera högre effektnivåer med mindre värmeförlust.Det förbättrar också effektiviteten genom att minska det elektriska motståndet i systemet.Däremot är 400V-system mer tillgängliga och kostnadseffektiva.Fordon som använder 800V-system uppnår ofta bättre prestanda och minskad energiförlust under drift.Däremot kan de kräva mer avancerade komponenter och infrastruktur.Båda arkitekturerna är designade för att möta olika prestanda- och kostnadskrav i EV-design.

Typer av EV-drivlinor

Hybridelektriska fordon (HEV)

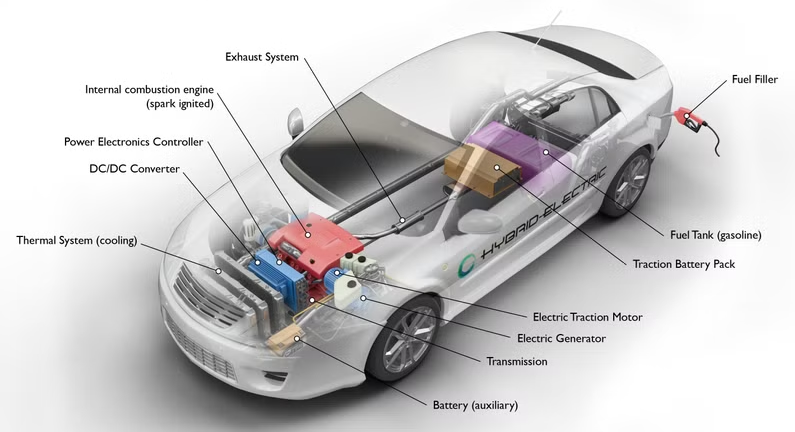

Figur 3. Konfigurationsdiagram för HEV-drivlinan

Ett hybridelektriskt fordon (HEV) använder både en förbränningsmotor och en elmotor för att driva fordonet.Den kräver ingen extern laddning eftersom batteriet laddas internt under drift.Systemet kombinerar två energikällor för att förbättra den totala effektiviteten.Elmotorn hjälper motorn vid acceleration och låghastighetskörning.Motorn ger extra kraft vid behov, speciellt vid högre varvtal.Den integrerade layouten visar hur båda systemen fungerar tillsammans i fordonet.Denna typ av drivlina används ofta för att balansera bränsleeffektivitet och prestanda.

Plug-in Hybrid Electric Vehicles (PHEV)

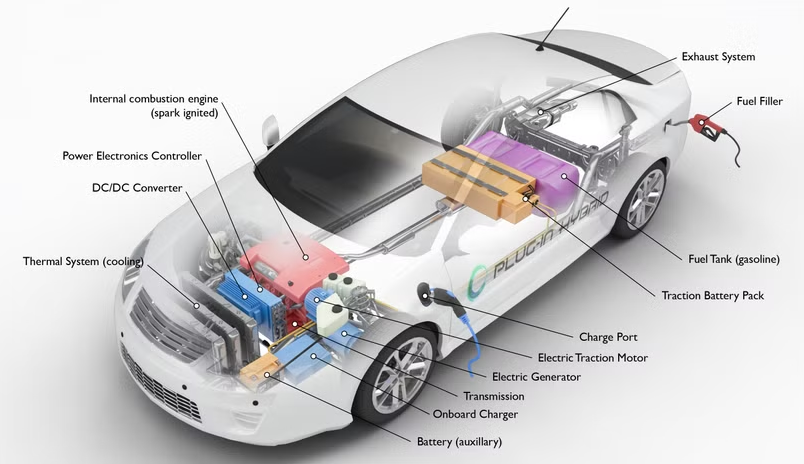

Figur 4. Konfigurationsdiagram för PHEV-drivlinan

En Plug-in Hybrid Electric Vehicle (PHEV) kombinerar en förbränningsmotor med ett uppladdningsbart batterisystem.Till skillnad från vanliga hybrider kan den laddas med en extern strömkälla.Detta gör att fordonet kan köras i elektriskt läge under korta sträckor.Motorn används när batterienergin är låg eller extra kraft behövs.Systemdesignen framhäver både laddningsförmåga och dubbla strömkällor.Det ger flexibilitet i hur energi används under körning.Denna typ av drivlina stöder både elektrisk körning och drift med utökad räckvidd.

Batteridrivna elfordon (BEV)

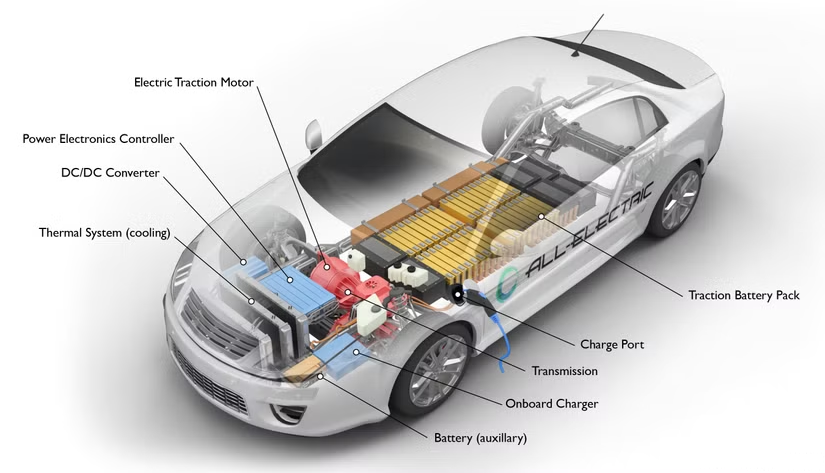

Figur 5. Konfigurationsdiagram för BEV-drivlinan

Ett batteridrivet elektriskt fordon (BEV) drivs helt av elektrisk energi som lagras i ett batteripaket.Den använder inte en förbränningsmotor eller bränslebaserat system.Fordonet förlitar sig enbart på elmotorer för framdrivning.Layouten visar tydligt frånvaron av bränslekomponenter.Energi tillförs direkt från batteriet för att driva hjulen.Denna typ av drivlina är konstruerad för helt elektrisk drift.Det representerar den mest direkta formen av elektrisk mobilitet.

Elfordon med bränsleceller (FCEV)

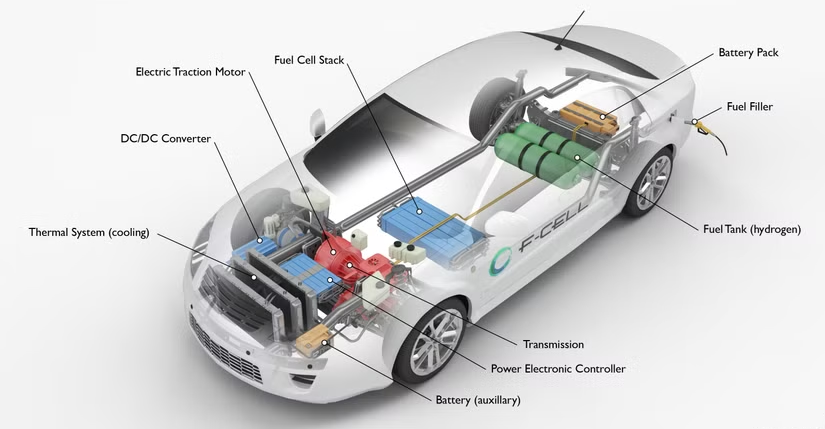

Figur 6. Konfigurationsdiagram för FCEV-drivlinan

En Fuel Cell Electric Vehicle (FCEV) genererar elektricitet med hjälp av vätgas istället för att lagra den i stora batterier.Den använder en bränslecellstack för att producera elektrisk energi som driver motorn.Vätgas lagras i tankar ombord och tillförs systemet vid behov.Diagrammet visar hur bränslecellen integreras med andra elektriska komponenter.Systemet genererar kontinuerligt el under drift.Denna typ av drivlina fokuserar på energiproduktion på begäran.Den möjliggör elektrisk körning utan att enbart förlita sig på batterilagring.

Extended-Range Electric Vehicles (EREV)

Figur 7. Konfigurationsdiagram för EREV-drivlinan

En Extended-Range Electric Vehicle (EREV) drivs i första hand av en elmotor med stöd från en sekundär generator.Fordonet drivs till största delen på batteri under normal körning.När batterinivån blir låg producerar generatorn elektricitet för att utöka räckvidden.Systemlayouten visar en tydlig åtskillnad mellan framdrivning och energiproduktion.Generatorn driver inte direkt hjulen.Istället levererar den elektrisk energi för att upprätthålla driften.Denna typ av drivlina säkerställer längre resor utan att helt förlita sig på laddning.

EV Powertrain vs Internal Combustion Engine (ICE) drivlina

Aspekt	EV drivlina	ICE drivlina
Energikälla	Batteri el (vanligtvis 300–800 V-system)	Bensin eller diesel (energitäthet ~12 000 Wh/kg)
Kärnmekanism	Elmotor (90–97 % effektivitet)	Internt förbränningsmotor (20–40 % verkningsgrad)
Utsläpp	0 g/km avgasrör CO2	~100–250 g/km CO₂ (typiska passagerarfordon)
Rörliga delar	~20–30 i rörelse delar i drivlinan	~200–2 000 rörliga delar i motorsystemet
Energi Effektivitet	~85–90 % drivlinans effektivitet	~25–35 % drivlinans effektivitet
Ljudnivå	~50–60 dB under operation	~70–90 dB beroende på motorbelastning
Underhåll Intervall	Färre service föremål;inga oljebyten	регуляр olja byter varje ~5 000–10 000 km
Energi Konvertering	Elektrisk → mekanisk (direktdrift)	Kemisk → termisk → mekanisk (flerstegsförlust)
Överföring	Enkelhastighet reduktionsväxel (förhållande ~8:1–10:1)	Flerhastighets växellåda (typiskt 5–10 växlar)
Starttid	Omedelbart vridmoment (0 ms fördröjning)	Motorstart fördröjning ~0,5–2 sekunder
Värmeförlust	~10–15 % energi förlorat som värme	~60–75 % energi förlorat som värme
Bränslesystem	Ingen bränsletank eller injektionssystem	Bränsletank, pump, injektorer krävs
Regenerativ Bromsning	Återställer ~10–30 % energi	Ingen energi återhämtning
Styrsystem	Helt elektronisk (ECU + kraftelektronik)	Mekanisk + elektronisk motorstyrning
Tankning / Laddningstid	20–40 min (snabbt laddning), 6–12 timmar (AC)	3–5 minuter tankning

Fördelar med EV-drivlinor

• Hög energieffektivitet med minimala förluster

• Lågt underhåll på grund av färre rörliga delar

• Noll avgasutsläpp under drift

• Smidig och tyst körupplevelse

• Omedelbart vridmoment för snabb acceleration

• Minskat beroende av fossila bränslen

Begränsningar för EV-drivlinor

• Hög batterikostnad

• Begränsad räckvidd i vissa modeller

• Längre laddningstid jämfört med tankning

• Laddningsinfrastrukturens tillgänglighet varierar

• Batteriförsämring över tid

• Tyngre energilagringssystem

Tillämpningar av EV-drivlinor

1. Passagerarfordon - EV-drivlinor används ofta i personbilar för personlig transport.De ger ren och effektiv rörlighet för daglig pendling.Dessa system hjälper till att minska utsläppen i städer och buller.Många använder EV-plattformar för moderna fordon.Denna applikation spelar en viktig roll för hållbara transporter.

2. Kollektivtrafik - Elbussar och transitsystem använder elbilar för stadstransporter.De minskar bränsleförbrukningen och förbättrar luftkvaliteten i stadsområden.Dessa fordon fungerar effektivt under stopp-och-kör-trafik.Denna applikation stöder storskaliga miljömål.

3. Kommersiella fordon - Transportbilar och lastbilar använder EV-drivlinor för logistik och godstransport.De erbjuder lägre driftskostnader över tid.Dessa system är idealiska för korta avstånd och stadsleveranser.Denna applikation förbättrar effektiviteten i leveranskedjor.

4. Industriell utrustning - EV-drivlinor används i gaffeltruckar och lagermaskiner.De ger tillförlitlig och tyst drift i inomhusmiljöer.Dessa system minskar utsläppen i trånga utrymmen.De förbättrar också driftsäkerhet och effektivitet.Denna applikation är viktig i moderna industrier.

5. Tvåhjulingar och mikromobilitet - Elektriska skotrar och motorcyklar använder kompakta elbilar.De är lämpliga för korta resor och stadstrafik.Dessa fordon är energieffektiva och lätta att underhålla.De stöder sista milen transportlösningar.Denna applikation växer snabbt i städer.

6. Off-Highway och specialfordon - EV-drivlinor används i gruvfordon, jordbruksmaskiner och anläggningsutrustning.De förbättrar effektiviteten i krävande miljöer.Dessa system minskar bränsleberoendet och utsläppen.De stöder även automation och avancerade styrsystem.Denna applikation utökar användningen av elbilar bortom vanliga vägar.

Slutsats

EV-drivlinor erbjuder ett rent och effektivt sätt att driva fordon som använder el istället för bränsle.De använder nyckelkomponenter som batteri, motor och kontrollsystem för att leverera smidig prestanda.Olika konstruktioner och typer tillåter flexibilitet baserat på kostnads-, utbuds- och effektivitetsbehov.Även om det finns vissa utmaningar, fortsätter användningen av dem att växa i många applikationer.EV-drivlinor spelar en viktig roll i moderna transporter.
