MCB vs MCCB vs RCCB vs ELCB: Komplett jämförelseguide

Du behöver kretsskyddsanordningar för att hålla ditt elsystem säkert och pålitligt.I den här artikeln kommer du att lära dig vad MCB, MCCB, RCCB och ELCB är, hur de fungerar och hur de skiljer sig från varandra.Du kommer också att se var varje enhet används och vad som gör den lämplig för olika situationer.

Katalog

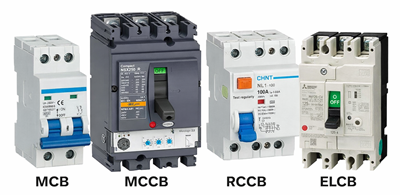

Figur 1. MCB vs MCCB vs RCCB vs ELCB

Vad är en MCB (Miniature Circuit Breaker)?

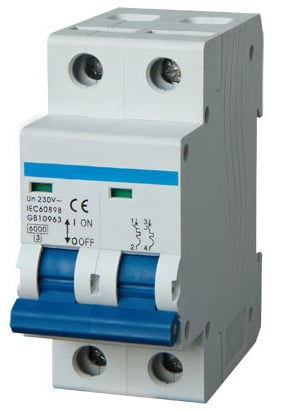

Figur 2. MCB (Miniature Circuit Breaker)

En Miniature Circuit Breaker (MCB) är en automatisk elektrisk skyddsanordning som används för att skydda lågspänningskretsar från skador.Det fungerar genom att strömmen bryts när strömmen överstiger en säker nivå.Detta hjälper till att förhindra överhettning orsakad av överbelastningsförhållanden, såsom för många enheter anslutna till en krets.Det skyddar också mot kortslutningar, där en plötslig strömstyrka kan skada ledningar och utrustning.MCB löser sig snabbt och kopplar ur kretsen för att stoppa ytterligare risk.Den används ofta i hem och små byggnader eftersom den är pålitlig och lätt att återställa efter snubbling.

Vad är en MCCB (Moulded Case Circuit Breaker)?

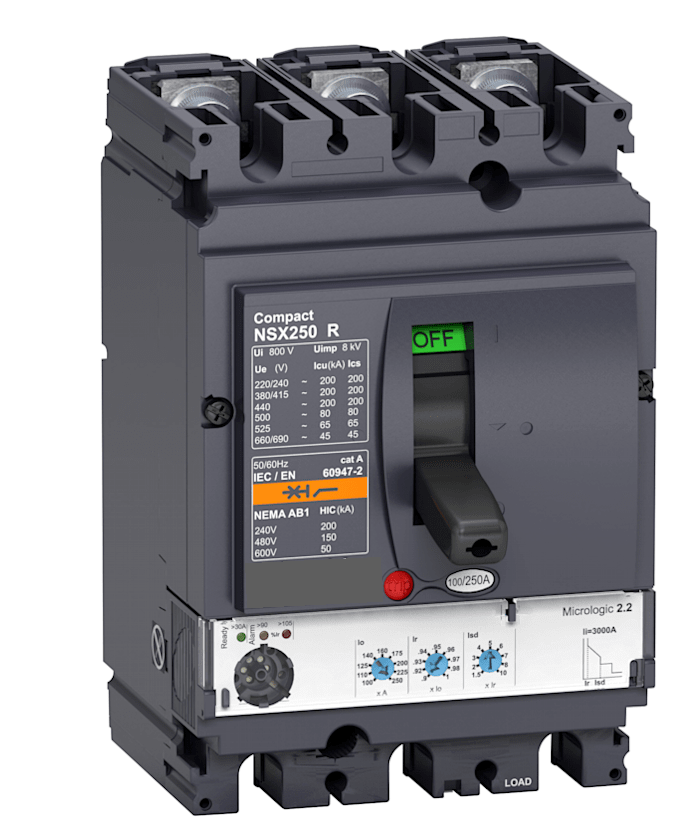

Figur 3. MCCB (Molded Case Circuit Breaker)

A Molded Case Circuit Breaker (MCCB) är en typ av strömbrytare designad för att hantera högre strömnivåer i elektriska system.Det används för att skydda kretsar och utrustning i applikationer där mer ström krävs.MCCB kan avbryta överdrivet strömflöde för att förhindra skador orsakade av överbelastning eller feltillstånd.En av dess nyckelfunktioner är justerbara utlösningsinställningar, som gör det möjligt för användare att kontrollera när brytaren kopplar ur kretsen.Detta gör den lämplig för system som behöver flexibelt skydd baserat på belastningskrav.MCCB används ofta i större elektriska installationer där högre kapacitetsskydd behövs.

Vad är en RCCB (residual Current Circuit Breaker)?

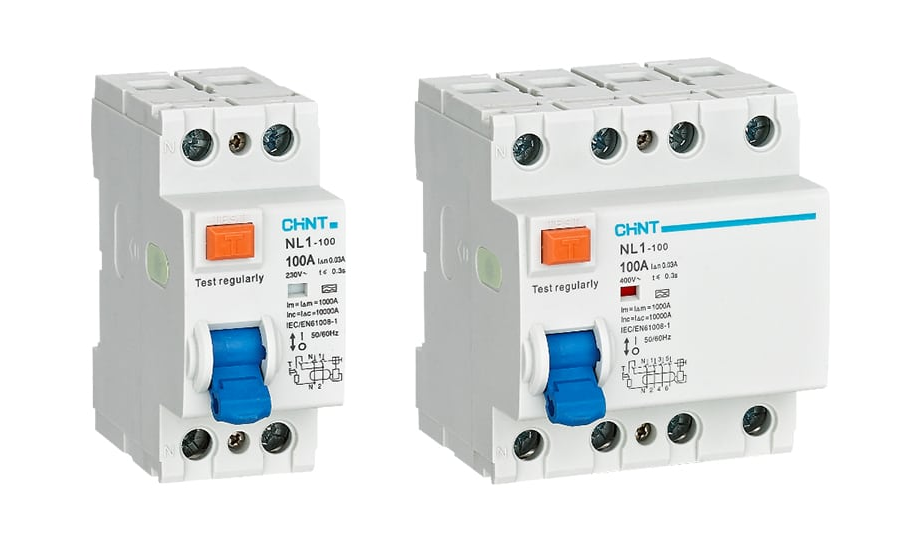

Figur 4. RCCB (residual Current Circuit Breaker)

En residual Current Circuit Breaker (RCCB) är en säkerhetsanordning som används för att skydda människor från elektriska stötar.Den fungerar genom att detektera läckström, som uppstår när elektricitet flyter utanför den avsedda vägen.När denna obalans upptäcks kopplar RCCB snabbt från strömförsörjningen.Detta hjälper till att förhindra allvarliga skador eller dödsolyckor orsakade av elektriska fel.RCCB är mycket känsliga och kan reagera på små läckströmmar på kort tid.De installeras vanligtvis i hem och byggnader för att förbättra elsäkerheten.

Vad är en ELCB (Earth Leakage Circuit Breaker)?

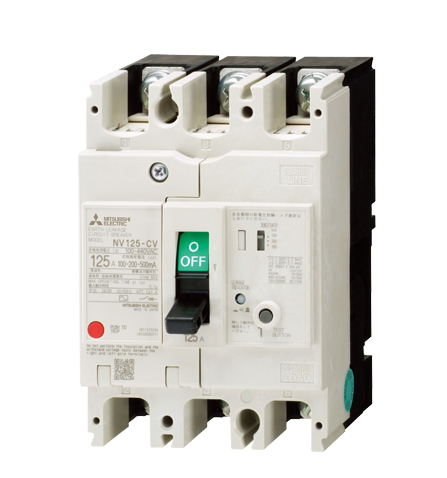

Figur 5. ELCB (Earth Leakage Circuit Breaker)

En jordfelsbrytare (ELCB) är en enhet som används för att upptäcka läckage av ström till marken.Det fungerar genom att övervaka elektriska fel som kan orsaka att ström flyter genom oavsiktliga vägar.När sådant läckage upptäcks stänger ELCB av strömförsörjningen för att minska risken.Det finns två huvudtyper av ELCB: spänningsdrivna och strömdrivna.Varje typ reagerar olika på jordfelsförhållanden.ELCB används för att förbättra säkerheten i elektriska system där jordningsskydd är viktigt.

Skillnaden mellan MCB och MCCB

Funktion	MCB	MCCB
Aktuellt betygsintervall	0,5A till 100A	16A till 2500A
Spänningsvärde	Upp till 240/415V AC	Upp till 600V AC (varierar med modell)
Reseinställningar	Fast (fabriksinställd)	Justerbar (termisk & magnetisk)
Brytkapacitet	6kA till 16kA	25kA till 100kA
Stavar tillgängliga	1P, 2P, 3P, 4P	1P till 4P
Monteringstyp	DIN-skena monterad	Panel/sockel monterad
Fysisk storlek	Liten (modulär)	Stort (gjutet fodral)
Termiskt skydd	Fast bimetalllist	Justerbar termisk resa
Magnetiskt skydd	Fast omedelbar resa	Justerbar magnetisk tripp
Bågsläckning	Grundläggande bågränna	Avancerat bågrännasystem
Driftsmekanism	Vippbrytare	Växel eller motoriserad mekanism
Återställ metod	Manuell återställning	Manuell eller fjärråterställning
Tillbehör Support	Begränsad (aux-kontakter)	Omfattande (shunttur, UV släpp, larm)
Användningsområde	Bostäder och ljus kommersiella	Industriellt och tungt kommersiella
Selektivitetskoordinering	Begränsad	Hög (stödjer koordination studier)

Skillnaden mellan RCCB och ELCB

Funktion	RCCB (residual Current Circuit brytare)	ELCB (Earth Leakage Circuit brytare)
Detektionsprincip	Mäter aktuell obalans (fas vs neutral)	Mäter jordspänning eller läckström (spänning/strömtyp)
Driftsmängd	Restström (IΔ)	Jordspänning (V) eller läckage nuvarande (äldre typer)
Typiskt känslighetsområde	10mA, 30mA, 100mA, 300mA	50mA till 500mA (varierar mycket)
Triptröskelnoggrannhet	±5 % till ±10 %	±20 % eller mer
Svarstid	≤30 ms (för 30mA-enheter)	50–200 ms
Spänningsberoende	Oberoende av jordspänning	Spänningstyp kräver korrekt jordspänning
Krav på jordledning	Krävs inte för drift	Kräver ordentlig jord anslutning
Skyddstäckning	Upptäcker alla läckagevägar (inklusive indirekt kontakt)	Begränsat till återkommande fel via jordledning
Stötskyddsförmåga	Hög (30mA skyddar människor kropp)	Måttlig (mindre tillförlitlig för stötskydd)
Installationsstandard	Används ofta i modern IEC system	Till stor del föråldrad i modern standarder
Tillgängliga typer	AC, A, F, B typer	Spänningsmanövrerad och strömdriven (äldre)
Falsk trippning	Låg (stabil design)	Högre (påverkas av extern spänningsstörningar)
Selektivitetsalternativ	Tillgänglig (tidsfördröjd RCCB)	Begränsad eller ej tillgänglig
Användningsområden	Bostäder, kommersiella, industriella	Äldre installationer, arv system
Underhållskrav	Låg (testknapp periodisk kontrollera)	Högre (jordsystemet måste vara verifieras regelbundet)
Överensstämmelse med moderna koder	Fullt kompatibel (IEC/BS standarder)	Mestadels icke-kompatibel eller utfasad

Tillämpningar av MCB MCCB RCCB och ELCB

1. Elsystem för bostäder

MCB och RCCB används ofta i hemmen för att skydda ledningar och människor.De hjälper till att förhindra elektriska bränder och minskar risken för elektriska stötar.Dessa enheter är installerade i fördelningscentraler för daglig säkerhet.Deras användning säkerställer en stabil och säker strömförsörjning i hushållen.

2. Kommersiella byggnader

Kommersiella installationer kräver pålitligt skydd för belysning, VVS och kontorsutrustning.MCCB används ofta på grund av högre belastningskrav.RCCB lägger till ett extra lager av säkerhet för delade utrymmen.Denna kombination säkerställer både operativt och personligt skydd.

3. Industrianläggningar

Industrier använder MCCB för att hantera tunga maskiner och högeffektsystem.Dessa enheter hanterar stora strömmar och skyddar dyr utrustning.Tillförlitligt skydd är viktigt för att undvika stillestånd och skador.Korrekt användning förbättrar produktiviteten och systemsäkerheten.

4. Elfördelningspaneler

Alla fyra enheterna kan användas i distributionspaneler beroende på systemdesign.De hjälper till att hantera och skydda flera kretsar från fel.Rätt arrangemang säkerställer organiserad och säker kraftfördelning.Detta är bra för både små och stora system.

5. Utomhus och tuffa miljöer

Vissa installationer kräver skydd under utmanande förhållanden som fukt eller damm.MCCB och ELCB kan användas beroende på systembehov.Dessa enheter hjälper till att upprätthålla säkerheten även i instabila miljöer.Att välja rätt enhet säkerställer långtidsprestanda.

6. Specialiserade säkerhetsinstallationer

Vissa områden kräver extra säkerhetsåtgärder, såsom verkstäder eller våta platser.RCCB används ofta för att minska risken för stötar i sådana miljöer.ELCB kan också användas där jordläckageövervakning krävs.Dessa applikationer fokuserar på att skydda människors liv och utrustning.

Slutsats

Varje kretsskyddsenhet tjänar ett distinkt syfte, från att skydda ledningar och utrustning till att skydda människor från elektriska stötar.MCB och MCCB hanterar överbelastnings- och kortslutningsskydd vid olika kapacitetsnivåer, medan RCCB och ELCB fokuserar på läckage och jordningsfel.Deras skillnader i känslighet, respons och tillämpning gör dem lämpliga för specifika miljöer som bostäder, kommersiella och industriella system.Att välja rätt enhet beror på belastning, säkerhetskrav och systemförhållanden för att säkerställa ett effektivt och tillförlitligt skydd.
