Programmerbar logisk styrenhet (PLC): Arbeta, typer och applikationer

En Programmerbar Logic Controller (PLC) är vad du använder för att automatisera maskiner och industriella processer på ett tillförlitligt och kontrollerat sätt.I den här artikeln kommer du att lära dig vad en PLC är, hur den fungerar genom sin skanningscykel och hur dess huvudsakliga hårdvarukomponenter fungerar tillsammans.Du kommer också att se de olika typerna av PLC:er, vanliga programmeringsspråk och hur in- och utenheter ansluter styrenheten till utrustning.I slutet kommer du tydligt att förstå var PLC:er används och varför de är viktiga i automationssystem.

Katalog

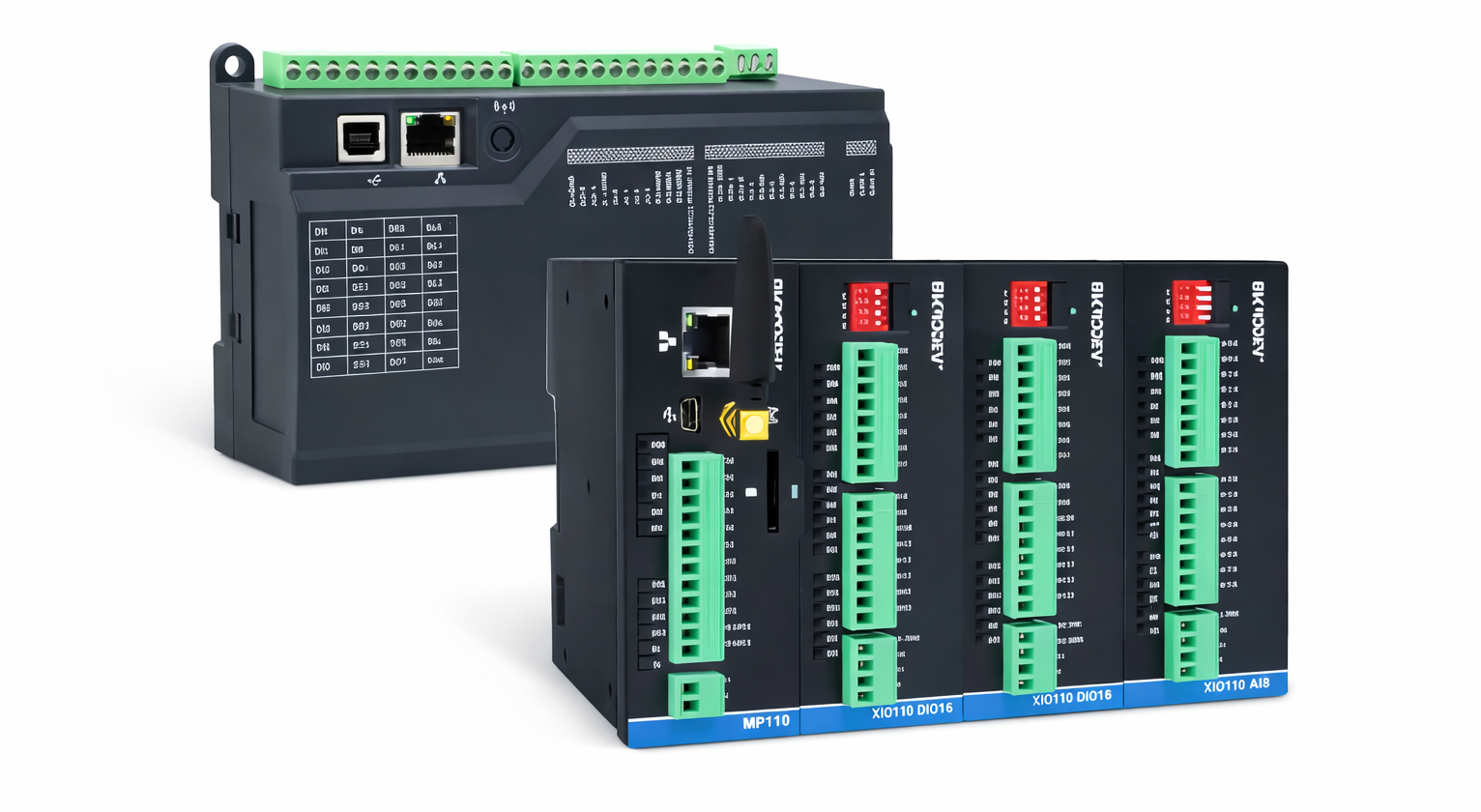

Figur 1. Programmerbar logisk styrenhet (PLC)

Vad är en programmerbar logisk styrenhet?

En PLC (Programmable Logic Controller) är en robust industriell kontrollenhet som används för att automatisera maskiner och processer.Den är utformad för att hantera kontrolluppgifter på ett tillförlitligt sätt i miljöer med elektriskt brus, vibrationer och temperaturförändringar.PLC:er används ofta eftersom de ger stabil, repeterbar kontroll med hjälp av programvara snarare än fastanslutna reläer.De gör att automationssystem kan modifieras eller utökas utan att omkoppla hela paneler.Inom industriell automation fungerar PLC:er som den centrala beslutsfattande enheten som koordinerar ingångar och utgångar under fördefinierad logik.

Hur fungerar en PLC?

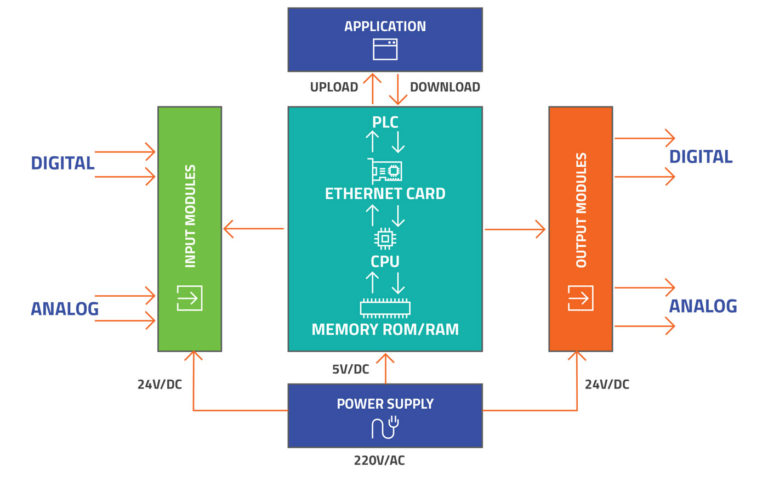

Figur 2. PLC-driftcykel

En PLC fungerar genom att upprepade gånger exekvera en enkel och förutsägbar driftscykel som kallas skanningscykeln.Som visas i figuren börjar processen med ingångsskanning, där PLC:n läser av aktuell status för anslutna signaler.Därefter utför styrenheten programexekvering och applicerar den lagrade logiken på ingångstillstånden.Efter att logiken har utvärderats utför PLC:n utgångsuppdatering och ändrar utgångssignalerna i enlighet därmed.Denna sekvens körs kontinuerligt i en slinga, vilket gör att PLC:n reagerar snabbt på förändringar.Figuren illustrerar denna slutna slinga av läsning, bearbetning och uppdatering.Denna cykelbaserade drift säkerställer stabil och tidskontroll i industriella automationssystem.

Komponenter i ett PLC-system

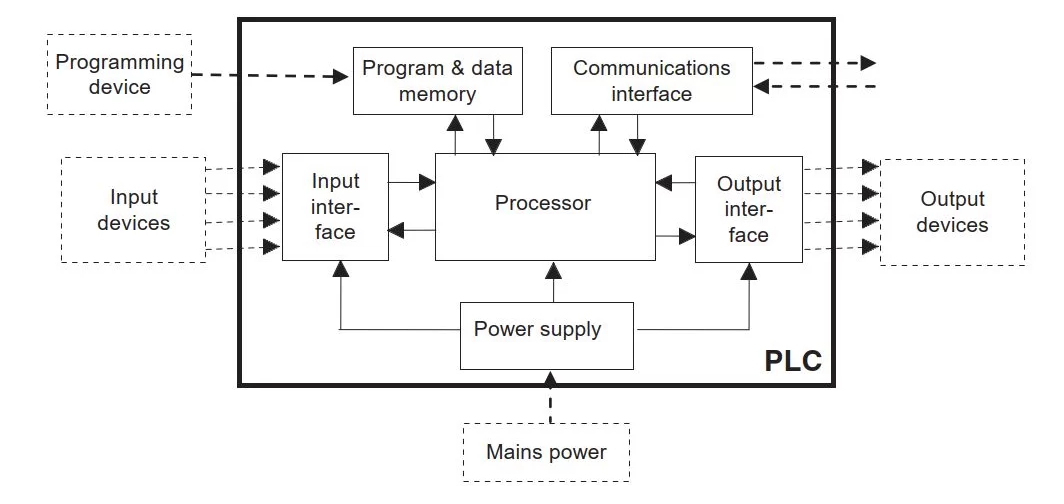

Figur 3. Huvudkomponenter i ett PLC-system

• CPU (Central Processing Unit)

CPU:n är kärnan i PLC:n och ansvarar för bearbetning av styrinstruktioner.Den hanterar logikexekvering, intern koordinering och övergripande kontrollerdrift.CPU:n säkerställer konsekvent och deterministiskt beteende under automatiseringsuppgifter.

• Strömförsörjning

Strömförsörjningen omvandlar inkommande elektrisk kraft till reglerade spänningar som krävs av PLC:n.Den ger stabil ström till alla interna moduler och skyddar systemet från spänningsfluktuationer.Pålitlig kraftleverans är avgörande för kontinuerlig drift.

• Ingångsmoduler

Ingångsmoduler tar emot signaler från externa enheter och omvandlar dem till en form som PLC:n kan känna igen.De tillhandahåller elektrisk isolering och signalkonditionering för att skydda interna kretsar.Dessa moduler fungerar som gränssnittet mellan den fysiska processen och styrenheten.

• Utgångsmoduler

Utgångsmoduler skickar styrsignaler från PLC:n till externa enheter.De översätter interna kontrollbeslut till elektriska signaler lämpliga för fältutrustning.Korrekt utmatningshantering säkerställer noggranna och säkra kontrollåtgärder.

• Minne (program och data)

PLC-minne lagrar styrprogram och systemdata som krävs för drift.Den behåller konfigurationsinformation och driftsvärden under körning.Minnet säkerställer att PLC:n kan exekvera logik konsekvent över cykler.

• Kommunikationsgränssnitt

Kommunikationsgränssnitt gör att PLC:n kan utbyta data med externa system.De stöder integration med andra styrenheter, övervakningssystem och programmeringsenheter.Dessa gränssnitt möjliggör samordnad automatisering över större system.

Typer av PLC:er

Kompakta PLC:er

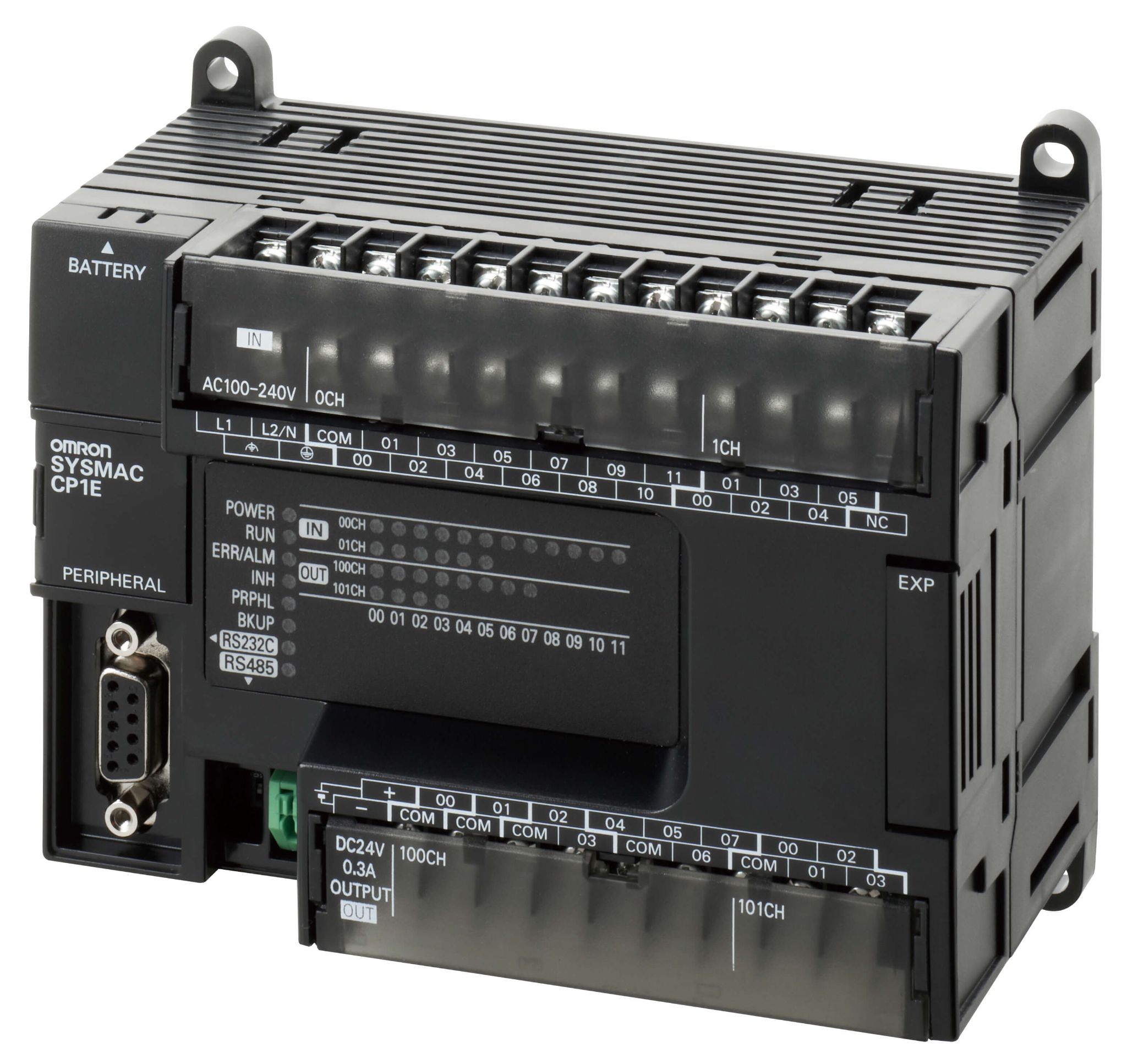

Figur 4. Kompakt PLC

En kompakt PLC är en fristående styrenhet med fasta ingångar, utgångar och processfunktioner i en enhet.Den är designad för små automatiseringsuppgifter där utrymme och kostnad är begränsad.Bilden visar hur alla styrfunktioner är integrerade i ett enda hus.Kompakta PLC:er är lätta att installera och kräver minimalt med kablage.De används ofta i enkla kontrollpaneler och fristående maskiner.Deras fasta design gör dem lämpliga för applikationer med stabila och väldefinierade krav.Kompakta PLC:er ger tillförlitlig kontroll utan behov av systemexpansion.

Modulära PLC:er

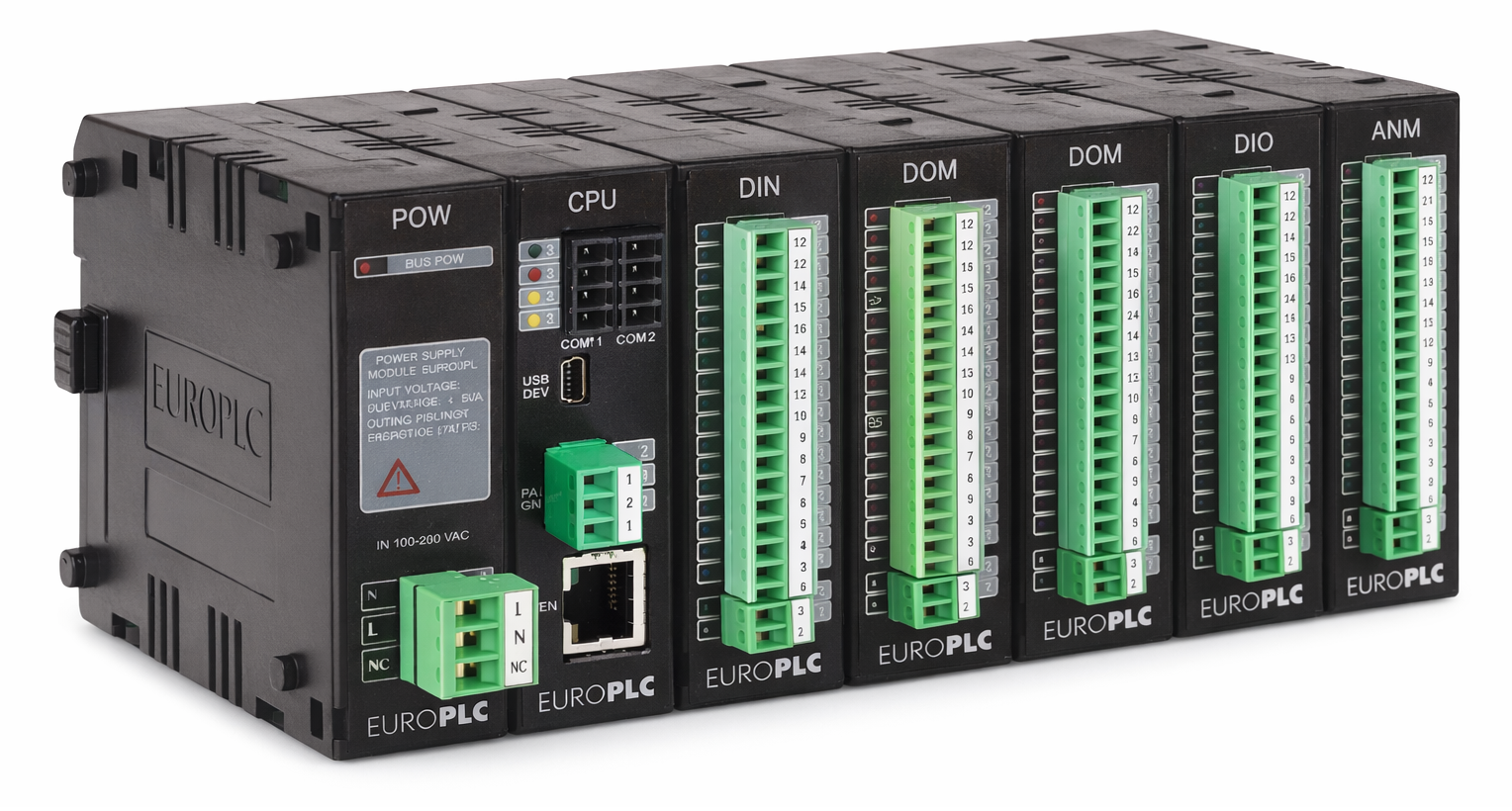

Figur 5. Modulär PLC

En modulär PLC består av separata moduler kopplade till en central styrenhet.Varje modul utför en specifik funktion, såsom bearbetning eller signalhantering.Figuren illustrerar hur moduler är anordnade sida vid sida för att bilda ett komplett system.Modulära PLC:er gör det möjligt att lägga till eller ta bort moduler när systemkraven ändras.Denna flexibilitet gör dem lämpliga för medelstora till stora automationssystem.Expansion kan göras utan att byta ut hela styrenheten.Modulära PLC:er stöder skalbara och anpassningsbara styrlösningar.

Rackmonterade PLC:er

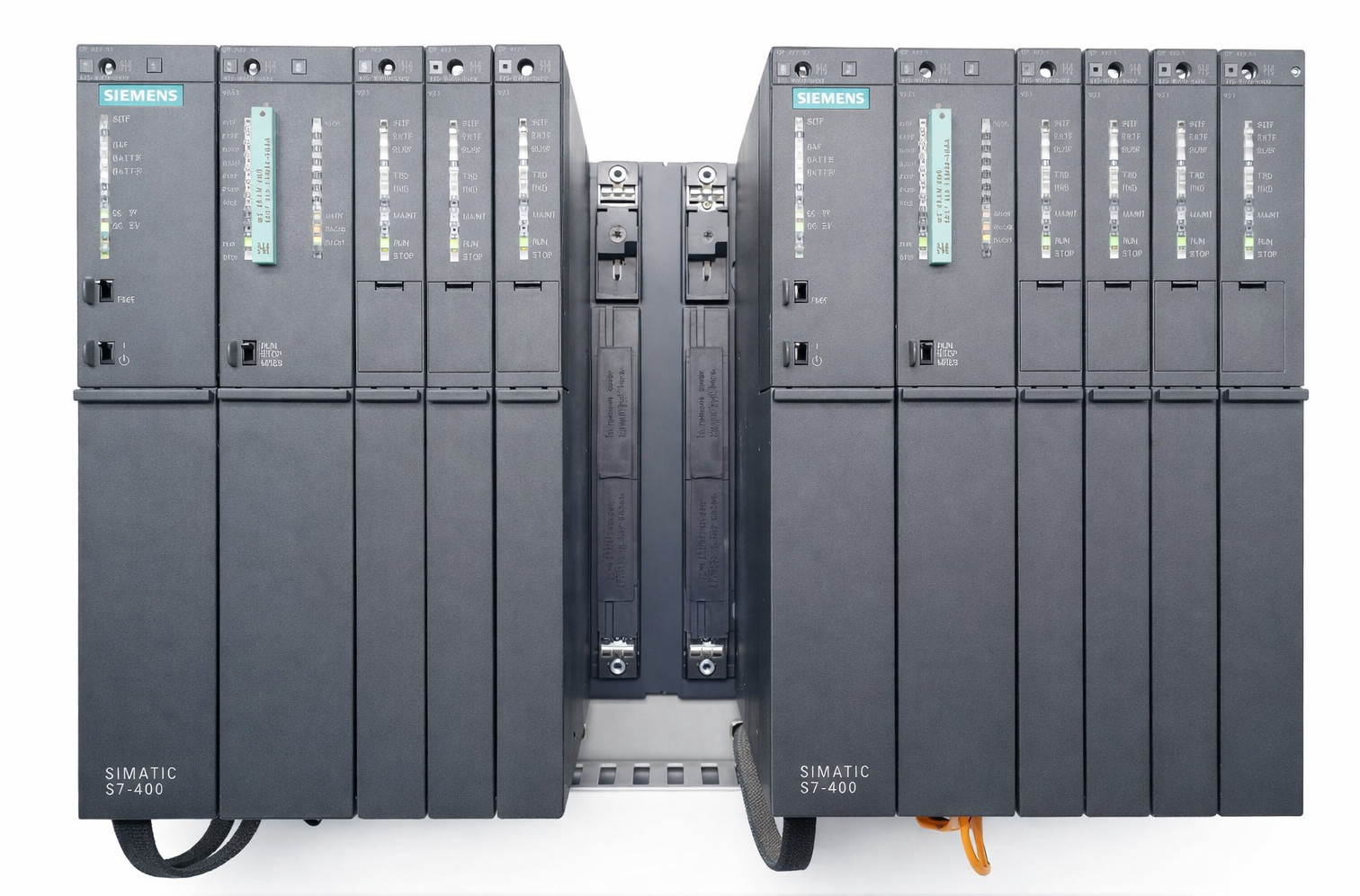

Figur 6. Rackmonterad PLC

En rackmonterad PLC är en styrenhet med hög kapacitet designad för stora styrsystem.Den använder ett dedikerat ställ för att hålla flera funktionella moduler i en organiserad struktur.Bilden visar moduler installerade i ett delat bakplan i racket.Rackmonterade PLC:er stöder ett stort antal signaler och komplexa konfigurationer.De är byggda för system som kräver hög tillförlitlighet och långvarig drift.Denna struktur möjliggör enkelt underhåll och modulbyte.Rackmonterade PLC:er lämpar sig för krävande automationsmiljöer.

Säkerhets-PLC

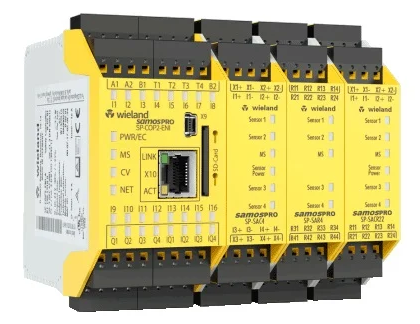

Figur 7. Säkerhets-PLC

En säkerhets-PLC är en specialiserad styrenhet utformad för att hantera säkerhetsrelaterade styrfunktioner.Den fungerar separat från standardstyrlogik för att säkerställa tillförlitlig säkerhetsfunktion.Bilden visar dedikerade säkerhetsmoduler och anslutningar som används för skyddsuppgifter.Säkerhets-PLC:er övervakar signaler och upprätthåller säkra systemtillstånd när onormala förhållanden inträffar.De är byggda med redundans och feldetekteringsfunktioner.Säkerhets-PLC:er säkerställer kontrollerade och förutsägbara svar i säkerhetskritiska system.

PLC programmeringsspråk

Ladder Logic (LD)

Ladder Logic (LD) är ett grafiskt PLC-programmeringsspråk modellerat efter traditionella relästyrkretsar.Den representerar styrlogik med stegpinnar anordnade mellan två vertikala skenor, liknande elektriska stegdiagram.Kontakter och spolar används för att uttrycka logiska förhållanden och styra åtgärder på ett visuellt sätt.Denna struktur gör kontrollrelationer lätta att känna igen och följa.Ladderlogik visar tydligt hur logiska förutsättningar kombineras för att bilda kontrollbeslut.På grund av sin välbekanta layout är den lätt att läsa även för nybörjare.LD används ofta för att skapa tydlig och underhållbar PLC-kontrolllogik.

Funktionsblockdiagram (FBD)

Function Block Diagram (FBD) är ett blockbaserat PLC-programmeringsspråk som används för att representera kontrollfunktioner visuellt.Den organiserar styrlogik i funktionsblock sammankopplade med signallinjer.Varje block utför en specifik operation såsom logisk bearbetning, jämförelse eller signalmanipulation.Kopplingarna mellan block visar hur data flödar genom styrlogiken.Denna visuella struktur hjälper till att förenkla komplexa kontrollförhållanden.FBD lämpar sig väl för att representera logiska och kontinuerliga styrfunktioner.Det ger ett tydligt och strukturerat sätt att bygga PLC-program.

Strukturerad text (ST)

Structured Text (ST) är ett textbaserat PLC-programmeringsspråk på hög nivå.Den beskriver kontrolllogik med läsbara uttalanden arrangerade i ett strukturerat format.Detta tillvägagångssätt gör att komplexa förhållanden och beräkningar kan uttryckas tydligt.Strukturerad text är användbar när kontrolllogik kräver exakta matematiska eller logiska uttryck.Det skrivna formatet hjälper till att organisera logiken i en ren och logisk ordning.Det används ofta i avancerade och datadrivna kontrollapplikationer.

Instruktionslista (IL)

Instruction List (IL) är ett PLC-programmeringsspråk på låg nivå baserat på korta textkommandon.Den representerar styrlogik som en sekvens av instruktioner som exekveras i en definierad ordning.Varje instruktion utför en specifik operation på styrdata.Detta format är kompakt och nära anpassat till hur kontrollinstruktioner behandlas internt.IL ger ett direkt och strukturerat sätt att uttrycka grundläggande styrlogik.Det hjälper till att illustrera flödet av individuella kontrolloperationer.Instruktionslistor fokuserar på kortfattad och ordnad logisk representation.

Sequential Function Chart (SFC)

Sequential Function Chart (SFC) är ett PLC-programmeringsspråk som används för att organisera styrlogik i sekventiella steg.Det representerar processer som en serie av definierade stadier kopplade av övergångar.Varje steg definierar ett specifikt drifttillstånd inom styrsekvensen.Övergångar indikerar de villkor som krävs för att gå från ett steg till nästa.Denna struktur gör det övergripande processflödet lätt att förstå.SFC är idealiskt för att organisera flerstegskontrollsekvenser.Det hjälper till att förenkla strukturen för komplex processkontrolllogik.

PLC in- och utgångsenheter

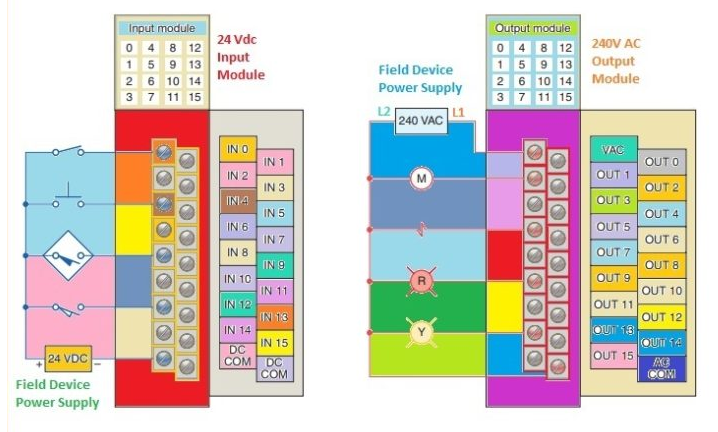

Figur 8. PLC In- och utgångsenheter

PLC-ingångs- och utgångsenheter är externa komponenter som ansluter regulatorn till den fysiska processen.Inmatningsenheter skickar signaler från fältet till PLC:n, medan utgångsenheter tar emot styrsignaler från PLC:n.Som visas i figuren inkluderar inmatningsenheter sensorer och omkopplare som upptäcker fysiska förhållanden.Utgående enheter inkluderar ställdon, indikatorer och motorer som utför åtgärder.Diagrammet illustrerar hur fältsignaler dirigeras mellan enheter och styrenheten.Denna interaktion gör att PLC:n kan övervaka och påverka processen.In- och utgångsenheter utgör kommunikationslänken mellan automationslogik och utrustning.

Fördelar med att använda PLC:er

PLC:er erbjuder flera viktiga fördelar som gör dem idealiska för industriell automation.

• Hög tillförlitlighet och stabil drift i tuffa miljöer

• Flexibel styrlogik som kan modifieras genom mjukvara

• Minskad kabeldragning jämfört med reläbaserade styrsystem

• Snabbare felsökning genom diagnostiska funktioner

• Enkel skalbarhet för att stödja systemexpansion

Tillämpningar av PLC:er

1. Tillverknings- och monteringslinjer

PLC:er styr transportörer, maskiner och automatiserade arbetsstationer.De säkerställer synkroniserad drift och konsekvent produktion.Deras tillförlitlighet stödjer kontinuerliga tillverkningsprocesser.

2. Processindustrier

I processanläggningar hanterar PLC:er variabler som nivå, flöde och temperatur.De hjälper till att upprätthålla stabila driftsförhållanden.Denna kontroll förbättrar produktkonsistensen och processsäkerheten.

3. Byggnadsautomationssystem

PLC:er används för att styra belysning, ventilation och tillträdessystem.De möjliggör centraliserad övervakning av byggnadsdriften.Detta förbättrar energieffektiviteten och systemkoordineringen.

4. Kraft- och elsystem

PLC:er övervakar och styr elektrisk och allmän utrustning.De stöder tillförlitlig drift av transformatorstationer och behandlingsanläggningar.Deras snabba svar förbättrar systemets stabilitet.

5. Transport och infrastruktur

PLC:er hanterar signalering, övervakning och hjälpsystem.De hjälper till att upprätthålla säker och förutsägbar drift.Detta stöder storskalig infrastrukturtillförlitlighet.

PLC vs SCADA vs DCS

Parameter	PLC	SCADA	DCS
Primär roll	Direkt kontroll	Övervakning och tillsyn	Distribuerad processkontroll
Systemnivå	Fältnivå	Övervakande nivå	Processnivå
Kontrollutförande	Ja	Nej	Ja
Systemarkitektur	Centraliserad	Centraliserad övervakning	Utdelat
Typiskt kontrollomfattning	Maskin eller cell	Hela växtvyn	Processenheter
Datahantering	Kontrolldata	Storskalig data	Kontroll och data
Användargränssnitt	Minimal	Grafiskt HMI	Integrerat HMI
Systemkomplexitet	Låg till medium	Medium	Hög
Nätverksberoende	Låg	Hög	Hög
Redundansstöd	Begränsad	Mjukvarubaserad	Inbyggd
Expansionsmetod	Modulär I/O	Mjukvaruskalning	Distribuerade noder
Konfigurationsfokus	Logisk kontroll	Visualisering	Processkoordinering
Underhållsfokus	Hårdvarulogik	Programvara och data	Systemomfattande
Integrationsroll	Kontrollnod	Övervakande lager	Core kontrollsystem

Slutsats

PLC:er fungerar genom att kontinuerligt läsa indata, bearbeta logik och uppdatera utgångar för att kontrollera maskiner exakt och konsekvent.Deras hårdvarustruktur, flexibla kontrollertyper och standardiserade programmeringsspråk låter dig designa system för både små och stora automationsuppgifter.Genom att länka sensorer och ställdon till styrlogik ger PLC:er dig direkt kontroll över processer.Deras tillförlitlighet, flexibilitet och breda användning inom olika branscher gör dem till en kärnteknologi inom industriell automation.
