Fiberanslutningstyper: SC vs LC VS FC vs MTP vs MPO

Fiberoptiska anslutningar hjälper fiberkablar att koppla upp så att ljussignaler kan gå igenom tydligt.I den här guiden får du en enkel uppdelning av vad dessa kontakter gör, hur de fungerar, de olika typerna där ute, vilka funktioner du ska leta efter, var de vanligtvis används, för- och nackdelar med var och en, hur man väljer rätt och tips för att ställa in dem och hålla dem i god form.

Katalog

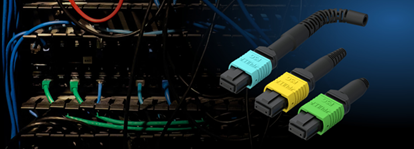

Bild 1. Fiberoptiska kontakter i ett datastativ

Översikt över fiberoptiska kontakter

Fiberoptiska kontakter är små delar som låter två fiberkablar kopplas samman så att ljussignaler kan röra sig från ena änden till den andra.De kanske inte verkar som en stor sak, men de spelar en enorm roll för att hålla ditt internet, videosamtal och andra dataförbindelser snabbt och tydliga.Inuti varje kontakt finns en liten ärm som håller fibersträngarna i rätt läge så att ljussignalen passerar rent utan att bli blockerade eller spridda.

Du ser olika typer beroende på var de används.Vissa är gjorda för att passa snäva fläckar som serverställen, medan andra är byggda för att hålla sig låsta på plats även om det finns rörelse eller vibrationer.Hur de ansluter är också viktigt.Vissa knäpper in, andra vrider eller skruvar på, och det kan påverka hur snabb eller säker installationen känns.

Hur fungerar fiberoptiska anslutningar

Fiberoptiska kontakter fungerar genom att exakt justera glaskärnorna på två fiberkablar så att ljussignaler kan passera från en till den andra med minimal förlust.Varje kontakt använder en keramisk hylsa för att hålla fibern på plats och hålla den centrerad.När två kontakter är förenade kommer deras ändar tillräckligt nära för att ljuset ska resa smidigt.

Kontakter är konstruerade för att hålla fibrerna tätt, ofta med fjäderbelastade mekanismer.Vissa typer skjuter in, andra vrider eller skruvar på, beroende på design.Multifiber-kontakter som MTP eller MPO anpassar flera fibrer på en gång i ett enda steg.

Typer av fiberoptiska kontakter

LC -kontakt

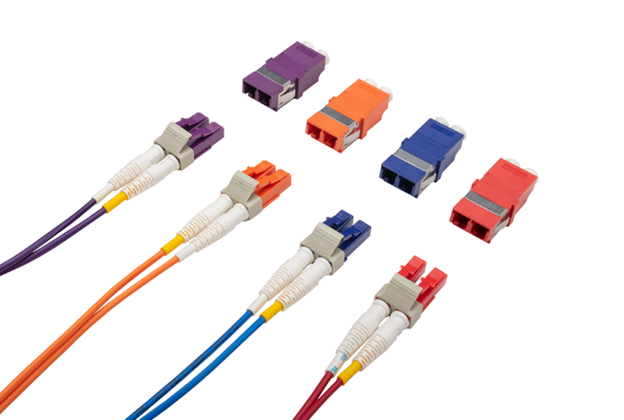

Bild 2. LC (Lucent Connector)

LC-anslutningar är ett alternativ när du är kort på rymden.Med sin lilla formfaktor och push-pull spärr är de perfekta för högdensitetsställ och paneler.

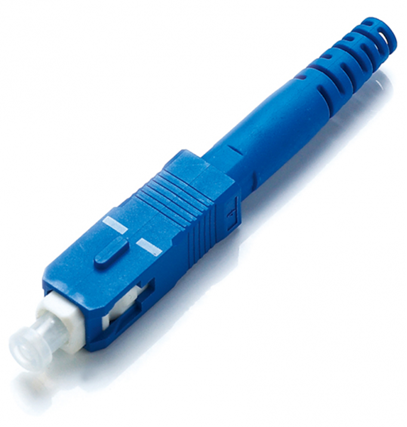

Figur 3. SC (abonnentkontakt)

SC -kontakten är en av de saker som bara gör livet enklare när du ställer in fiberanslutningar.Den har en fyrkantig form och en enkel klickstil, så du behöver inte brottas med den.Anslut bara den, så förblir den.

St -kontakt

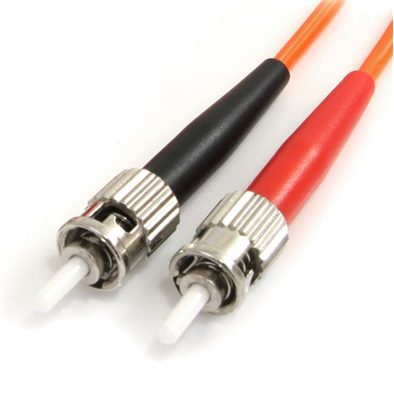

Bild 4. ST (Straight Tip Connector)

ST -kontakten har en rund kropp och ansluter till en enkel twist.

FC -kontakt

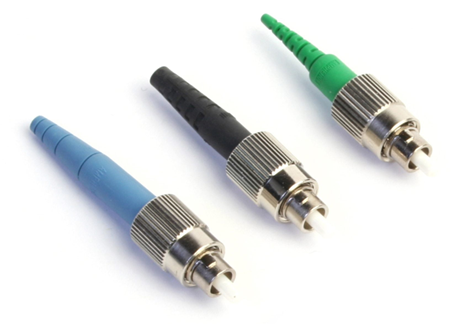

Bild 5. FC (Ferrule -kontakt)

FC -anslutningsskruvarna på plats, vilket hjälper den att hålla sig fast ansluten, även om det finns mycket rörelse i närheten.

MTP/MPO -kontakt

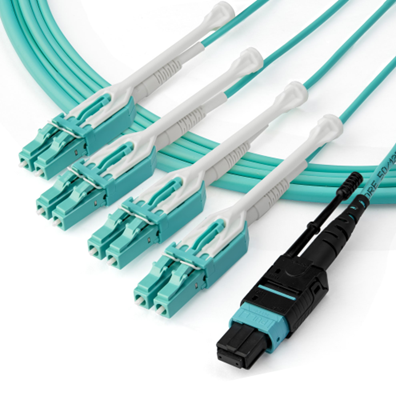

Bild 6. MTP (Multi-Fiber Avslutning push-on)

MTP- och MPO -anslutningar är gjorda för jobb som måste flytta mycket data snabbt.Istället för att hantera bara en fiber kan dessa hantera buntar på 12, 24 eller ännu fler fibrer i en enda rektangulär plugg.

Anslutningstyp	Fördelar	Nackdelar
Lc	Liten storlek för högdensitetsinställningar Låg införandeförlust Vanligt i moderna system	Bräcklig spärr Kan vara svårt att greppa i trånga utrymmen
Präst	Enkel push-pull-anslutning Kostnadseffektiv Allmänt används	Större kropp, tar upp mer panelutrymme
St	Twist-Lock säkerställer säker passform Enkel design för snabb anslutning	Föråldrad för moderna höghastighetsnätverk Högre insättningsförlust
Fc	Gängad anslutning är vibrationsbeständig Exakt inriktning	Långsammare att installera och ta bort Mindre vanligt i nybyggnad
MPO/MTP	Stöder flera fibrer i ett kontakt Sparar rackutrymme	Högre insättningsförlust Kräver polaritet och könshantering
CS/SN/MDC	Extremt kompakt Designad för 400 g och högre	Inte allmänt adopterat än Kan behöva speciella adaptrar och verktyg

Funktioner i fiberoptiska kontakter

Fiberoptiska kontakter byggda spelar en roll i hur väl din anslutning håller sig, särskilt i system som hanterar mycket trafik.Här är vad som ger dem deras fördel.

Hylsan precision

Kärnan i varje kontakt finns en hylsa, vanligtvis gjord av keramik, som håller fibern på plats.Dess uppgift är att hålla allt uppradat så att ljuset går rakt igenom utan att glida av kursen.Vissa järnkroppar är stora och enkla att hantera, som de i SC- eller FC -kontakter.Andra, som i LC -kontakter, är mindre och bra när du arbetar med begränsat utrymme.

Låg insättning och avkastningsförlust

När en fiber är ansluten kan lite signal gå vilse eller studsa tillbaka.Ett bra kontakt hjälper till att undvika det.Du vill ha låg insättningsförlust, vilket innebär att inte mycket signal tappar under anslutningen och låg avkastningsförlust, vilket innebär att mindre signal återspeglar tillbaka.Polerade kontakter som UPC- eller APC -typer gör ett bättre jobb på detta, vilket hjälper till att hålla allt igång snabbt och tydligt.

Polerings- och slutfasstyper

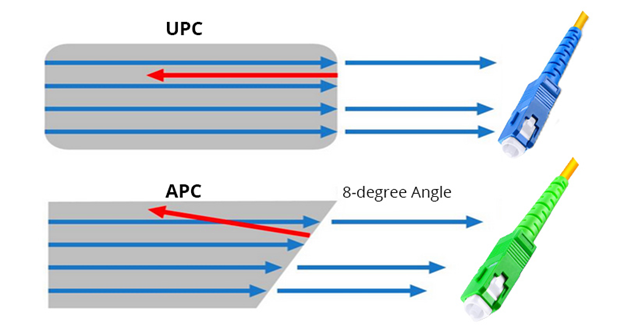

Figur 7. Jämförelse av PC, UPC och APC End Face Polishing

Kontaktspetsen är polerad för att forma hur ljus återspeglar.Det finns tre huvudtyper:

• PC är lätt rundad för full kontakt

• UPC är polerad jämnare för ännu mindre reflektion

• APC har en liten vinkel för att minska studien ännu mer

Färg gör det enkelt att skilja dem från varandra: UPC är vanligtvis blå, APC är grön.Att använda rätt kan man verkligen hjälpa till om ditt system är känsligt för lätt studsande tillbaka.

Formatalternativ: Simplex och duplex

Kontakter finns i Simplex, som hanterar en fiber, eller duplex, som hanterar två.Duplex är det bättre alternativet när du behöver data som flyter i båda riktningarna, som med Ethernet.

Kompatibilitet med enfibrer och flera läge fibrer

De flesta anslutningar arbetar med både enstaka lägen och flera lägen, men du måste matcha den polska och fiberkärnstorleken korrekt.Om de inte ställer in kan din signal försvagas eller gå vilse.

Jämförelse av gemensamma fiberoptiska anslutningstyper: SC vs LC vs FC vs MTP vs MPO

Attribut	SC (abonnentkontakt)	LC (Lucent Connector)	FC (Ferrule Connector)	MTP (Multi-Fiber Termination Push-On)	MPO (Multi-Fiber Push-On)
Anslutningstyp	Enkelfiber	Enkelfiber	Enkelfiber	Multifiber (upp till 24 fibrer)	Multifiber (12 eller 24 fibrer vanliga)
Storlek	Medium	Liten (hälften av storleken på SC)	Stor	Kompakt, multifiberlayout	Samma som MTP
Hylsediameter	2,5 mm	1,25 mm	2,5 mm	Flera fibrer med styrstift	Flera fibrer med eller utan stift
Parningsstil	Push-pull	Push-pull	Gängad	Push-pull med stiftjustering	Push-pull med stiftjustering
Typisk införandeförlust	~ 0,25 dB	~ 0,20 dB	~ 0,30 dB	~ 0,35 dB	~ 0,35 dB
Returförlust (UPC/APC)	> 50 dB /> 60 dB	> 50 dB /> 60 dB	> 45 dB /> 60 dB	> 20 dB /> 60 dB	> 20 dB /> 60 dB
Könsstruktur	Manlig	Manlig	Manlig	Bestäms av styrstift	Bestäms av styrstift
Polaritetshantering	Lätt	Lätt	Lätt	Komplex (polaritet och nyckel krävs)	Komplex (polaritet och nyckel krävs)
Stödda lägen	Enkelläge och flera läge	Enkelläge och flera läge	Enkelläge och flera läge	Finns i båda lägena	Finns i båda lägena
Bandbredd/användning	Överföring	Stöder upp till 10 g/40g	Precisionskommunikation	Stöder 40g/100 g höghastighetslänkar	Höghastighetsparallell växellåda
Typiska applikationer	Patchpaneler, optiska terminaler	Täta patchpaneler, SFP -moduler	Labbutrustning, industriell användning	Ryggradkablar, QSFP -moduler	Datacenter, Switch Interconnect
Mekanisk styrka	Måttlig	Bra	Mycket stark (vibrationsbeständig)	Bra	Bra
Sändningsavstånd	Meter till tiotals kilometer	Meter till tiotals kilometer	Meter till tiotals kilometer	Meter till hundratals meter (kort räckvidd)	Meter till hundratals meter

Installation och underhåll

Att installera och underhålla fiberoptiska anslutningar ordentligt hjälper till att förhindra signalförlust, håller anslutningarna stabila och förlänger ditt nätverk.

Installationsprocess

Några enkla steg under installation och rutinmässigt underhåll kan spara dig från frustrerande frågor senare.

• Anslutningsrengöring - Innan du ansluter något, rengör båda kontakten med luddfria våtservetter eller en ordentlig fiberrengöring.Damm kan verka ofarligt, men till och med en liten partikel kan krossa signalen eller orsaka reflektionsproblem.

• Kontroll av polaritet och orientering - Se till att allt står inför på rätt sätt.Detta är särskilt viktigt med duplex LC-kontakter eller multifiber som MTP och MPO.Om de är vänd eller felanpassade kan data hamna fel riktning eller inte dyka upp alls.

• Parningsprocess - Sätt i kontakten med rakt, mjukt tryck.Böj dig inte eller vrid den på plats.Om du använder en gängad typ som FC, vrid den tillräckligt för att hålla utan att täta.

• Kabelhantering - När du är klar ansluter du kablarna snygga och märkta.Undvik skarpa krökningar eller dragning på sladden.En ren layout ser inte bara bättre ut utan skyddar också dina anslutningar över tid.

• Testning - När allt är på plats, testa varje anslutning med en kraftmätare eller liknande verktyg.Det är det enklaste sättet att kontrollera signalstyrkan och se till att din installation fungerar som den ska vara.

Underhållsriktlinjer

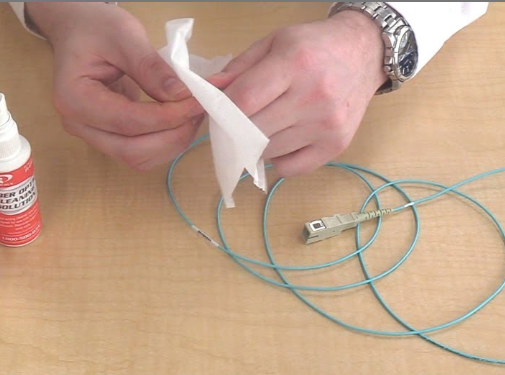

Bild 14. Rengöring av en fiberoptisk kontakt

Bara några enkla vanor kan hjälpa dig att undvika signalproblem och minska framtida reparationer.

• Regelbunden inspektion - Ta ett ögonblick så ofta för att kontrollera dina kontakter.Leta efter smuts, repor eller skador runt spetsen.Om du har en fiberomfång, använd den för att få en närmare vy.Även små brister kan störa hur signalen flyter.

• Åter ren efter behov - Om du kopplar ur ett kontakt, rengör det igen innan du ansluter den igen. Det tar bara några sekunder för damm- eller hudoljor att sätta sig, särskilt i upptagna områden.En snabb torkning kan rädda dig från timmar med anslutningsproblem senare.

• Dammlocksanvändning - Täck alltid oanvända kontakter och portar med dammlock.Det är ett enkelt sätt att skydda dem från smuts i luften och hjälper till att hålla saker som de borde när du är redo att återansluta.

• Dokumentation och märkning - Skriv ner saker.Spåra när du installerade kontakten, vilken typ den är och alla testresultat du tog.Märk varje sladd och port tydligt.Detta gör framtida uppgraderingar eller reparationer enklare och snabbare eftersom du inte behöver gissa eller backtrack.

Slutsats

Fiberoptiska kontakter gör mycket tunga lyft när det gäller att hålla ditt nätverk starkt och stabilt.De låter ljussignaler passera från en kabel till en annan, vilket håller saker som ditt internet, videosamtal och strömning går smidigt.I den här guiden lärde du dig vad dessa kontakter är, hur de fungerar, de olika typerna där ute och var de är mest användbara.Vi gick också igenom hur du väljer rätt för din installation och hur du tar hand om den när den har installerats.
