1N4733A Zener Diode: Arbetar, pinout och datablad

Den här guiden undersöker funktioner och användningar av 1N4733A Zener Diode, en komponent i modern elektronik känd för sin pålitliga spänningsreglering.Den täcker diodens arbetsprinciper, hur man använder den i kretsar och dess roll för att upprätthålla stabil spänning i olika inställningar.

Katalog

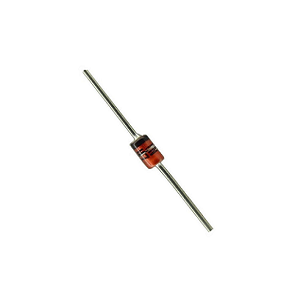

Översikt över 1N4733A Zener Diode

De 1N4733A Dioden sticker ut för sin robusta krafthantering och precision i spänningsreglering, med en effektgrad på 1 watt och en zenerspänning på 5,1V.Denna diod är en häftklammer inom elektroteknik som används i stor utsträckning i spänningsstabilisering och klippkretsar.Den värderas för sin låga omvänd läckström, vilket ger stadiga spänningsnivåer.Dessa egenskaper gör det mycket fördelaktigt för omvandlare och strömförsörjningskretsar, vilket förbättrar deras operativa prestanda och pålitlighet.Inom elektronik skiljer diodens förmåga att utföra ström i både framåt och omvända riktningar den från typiska dioder.Denna funktionalitet hjälper till i spänningsreglering, vilket säkerställer en stabil utgång även med fluktuerande ingångsnivåer, vilket bibehåller effektiviteten under nedbrytningsscenarier.En sådan funktion är fördelaktig för komplexa kretskonstruktioner som kräver stabilitet.Den hållbara konstruktionen, med en kraftigt dopad PN -korsning som är innesluten i skyddsglas, gör att dioden kan hantera ett spänningsspektrum på 3,3 till 91 V. Detta förbättrar inte bara dess motståndskraft mitt i varierande miljöförhållanden utan också säkerställer en långvarig kretsliv genom att tillhandahålla en pålitlig referensspänning.Diodens tillförlitlighet framgår av dess konstruktion.Den innehåller en dubbel snigeldesign som motstår korrosion och har lätt lödade terminaler, vilket säkerställer robusta anslutningar i kretsar.

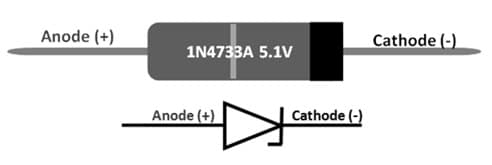

1N4733A PIN -konfiguration

Pin No.	Stiftnamn	Beskrivning
1	Anod	Ström flyter in i denna terminal.
2	Katod	Ström flyter ut från denna terminal.

1N4733A -funktioner och specifikationer

Funktion/specifikation	Information
Nominell zenerspänning (VZ)	5.1 volt
Power Dispipation (PZ)	1,0 watt
Zener Regulator Current (IZM)	178 mampar
Pakettyp	DO-41 (genom hål)
Nominell spänning	5.1 volt
Tolerans	± 5%
Lagringstemperaturområde	-65 ° C till 175 ° C
Vikt	0,35 gram
Specialfunktioner	Hög tillförlitlighet, skarpa omvända egenskaper.

Hur fungerar 1N4733A?

1N4733A Zener -dioden är utformad för att reglera spänningen genom att bete sig annorlunda än standarddioder i omvänd förspänning.I framåtförspänning tillåter det strömmen att flyta med en liten spänningsfall (cirka 0,3 till 0,7 volt), liknande regelbundna dioder.Men under omvänd förspänning uppvisar det ett unikt beteende.När den omvända spänningen når sin nedbrytningspunkt, ungefär 5,5 volt, börjar dioden genomföra ström.Denna kontrollerade nedbrytning gör det möjligt för dioden att upprätthålla en stabil utgångsspänning, även om ingångsspänningen eller kretsbelastningen varierar.

Denna spänningsreglering uppnås genom två processer: Zener -nedbrytningen och lavineffekten.Vid lägre spänningar dominerar Zener -nedbrytningen, med en negativ temperaturkoefficient, vilket innebär att nedbrytningsspänningen minskar när temperaturen stiger.Vid högre spänningar tar lavineffekten över med en positiv temperaturkoefficient, där nedbrytningsspänningen ökar med temperaturen.I 1N4733A balanserar dessa två effekter ut, vilket säkerställer konsekvent prestanda över en temperaturområde.Detta gör dioden till ett tillförlitligt val för kretsar som kräver stadig spänningsreglering, särskilt i miljöer med variabla förhållanden.

Utveckla en växelström med Arduino Uno

Att designa en växelströmsmätare med hjälp av en Arduino UNO fungerar som en engagerande inträde i världen av mikrokontrollerapplikationer för att mäta AC -spänningar.Detta projekt är berikat med olika komponenter såsom ett 330-ohm-motstånd, en 10K-ohm potentiometer, ett urval av motstånd och kondensatorer, dioder som 1N4733A Zener och en praktisk brödskiva som underlättar montering.Kretsen hanterar ingångsspänningar 110V, 220V, 380V genom att använda en spänningsdelare och anpassa dem bekvämt med Arduinos 5V -intervall.1N4733A Zener Diode erbjuder skydd, skyddar kretsen från spänningar över 5,1 volt.Att visa de uppmätta värdena uppnås genom en LCD -skärm, vilket förbättrar synligheten och förståelsen av resultat.Det medföljande Arduino -programmet innehåller smart uppdelningen av toppströmspänningar med √2 för att beräkna RMS -värden, en tankeväckande aspekt som återspeglar vardagsscenarier där uppmärksamhet ofta krävs.

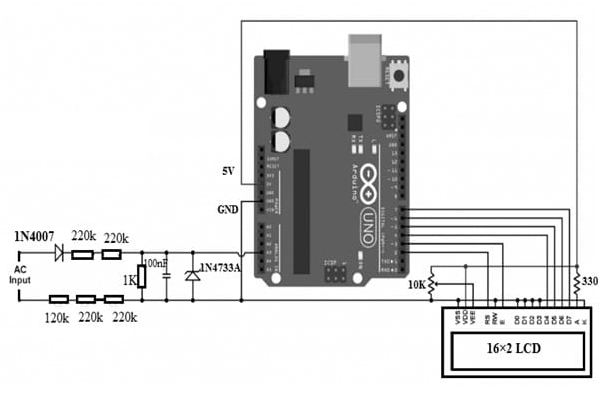

AC Voltmeter med Arduino -brädet

Skapa Arduino -programmet

Arduino-koden tar en dynamisk roll i systemet genom att ständigt spåra RMS-spänning via utvärderingen av mätningar av topphalvvåg.Genom att utnyttja den interna referensspänningen ger koden en mer tolkning av sinusvågspänningen, vilket underlättar en högre grad av noggrannhet.Denna process visar skickligheten hos mikrokontrollerprogrammering i tekniska exakta och pålitliga mätinstrument för elektroteknikområdet.

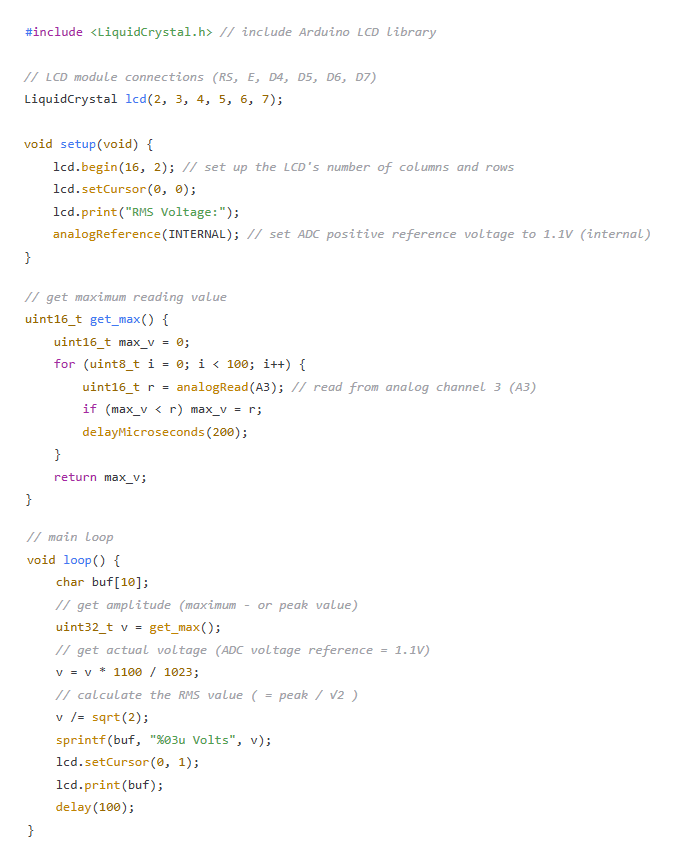

Arduinokod

Tillämpningar av 1N4733A Zener Diode

Spänningsskyddsfunktioner

I applikationer för spänningsskydd tjänar 1N4733A till att skydda delikata komponenter och klämma fast på överskottsspänning med precision och bevara kretsfunktionaliteten.Denna diod begränsar maximal spänning skickligt och svarar skickligt på övergående förhållanden som annars kan leda till störande komponentfel.

Spänningsreglering för kompakta system

För mindre kretsar som finns i bärbara prylar säkerställer 1N4733A en stabil utgångsspänning.Det stöder tyst den konsekventa prestandan som är nödvändig mitt i varierande ingångsförhållanden, vilket visar dess relevans i scenarier där konstant spänning är en livlinje för enhetens livslängd och långvarig funktion.

Vågformklippningsapplikationer

När den är parad i serie med andra dioder, genomför 1N4733A vågformklippning, aspekt av signalförvrängningshantering.Denna applikation har stort värde i kommunikationsenheter där att behålla signalrenhet är ett stort problem.

Skyddande mikrokontroller eller ICS

1N4733A erbjuder proaktivt ingångsspänningsskydd för mikrokontroller eller integrerade kretsar, vilket förhindrar överspänningsförhållanden som kan äventyra dessa komponenter.Det ger ett kostnadseffektivt sätt att stärka tillförlitligheten hos mönster i känsliga elektroniska system.

Spänningsstabilitet under oregelbundna förhållanden

Stabilitet som säkerställs av 1N4733A visar sig i kretsar som är benägna att driva störningar eller elektromagnetisk störning, bibehålla en stabil utgångsspänning och spela en roll i att avvisa potentiell prestationsnedgång.

Begränsning av kretsskador från spänningsspänningar

Förebyggande strategier mot högspänningsvågor är integrerade i att upprätthålla välbefinnandet för elektroniska kretsar.Integrationen av 1N4733A minskar risken för skada från oväntade högspänningsspikar, vilket bidrar till uthålligheten av elektroniska mönster i praktiken.

Spänningsskiftning för variabla utgångar

1N4733A underlättar effektiv spänningsskiftning för utgångsmodifieringar, utjämning av övergångar över olika utgångssteg.Denna funktion stöder flexibla kretskonfigurationer där mångsidigheten är fördelaktig.

Datablad pdf

1N4733A Datablad:

1N4728A - 1N4764A.PDF
