1N5817 Schottky Diode: Funktioner, pinout och datablad

1N5817 Schottky -dioden är en mycket effektiv komponent som används allmänt i elektroniska kretsar.Dess låga spänningsfall, snabb omkopplingshastighet och energibesparande kapacitet gör det idealiskt för moderna applikationer som strömförsörjning, batteriladdare och kretsskydd.Den här artikeln diskuterar dess användning, pinout, fördelar, tekniska specifikationer och praktiska insikter för att hjälpa dig att förstå dess roll i elektronisk design och applikationer.

Katalog

1. Vad är 1N5817 Schottky Diode?

2. 1N5817 PIN -konfiguration

3. Funktioner i 1N5817

4. 1N5817 Tekniska specifikationer

5. Tillämpningar av dioden 1N5817

6. motsvarighet till dioden 1N5817

7. 1N5817 Fysisk dimension

8. Paket för 1N5817

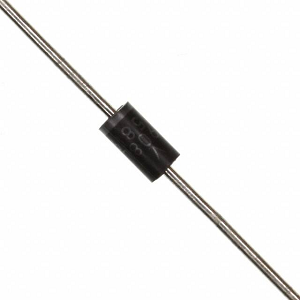

Vad är 1N5817 Schottky Diode?

De 1N5817 Schottky Diode, inrymd i ett hållbart DO-41-paket, är känt för sin snabba drift och energieffektivitet.Schottky-dioder, i allmänhet, värderas för deras låga spänningsfall (cirka 0,4V) och snabb omvänd återhämtningstid, vilket gör dem idealiska för högfrekventa och effektiva kretsar, såsom likriktare.1N5817 erbjuder en maximal utgångsström på 1A, en topp omvänd spänning på 20V och en omvänd RMS -spänning på 14V.Den låga spänningsfallet på 1N5817 förbättrar energieffektiviteten för batteridrivna enheter och förnybara energisystem.I applikationer som mobila enheter kan det förlänga batteritiden utan att offra prestanda.Studier visar att Schottky -dioder som 1N5817 förbättrar energibesparing.Dess snabba återhämtningstid minskar också omkopplingsförluster, fördel i högfrekventa system såsom att byta strömförsörjning.Detta leder till bättre prestanda, mindre värmeproduktion och mer kompakta, energieffektiva mönster.

1N5817 PIN -konfiguration

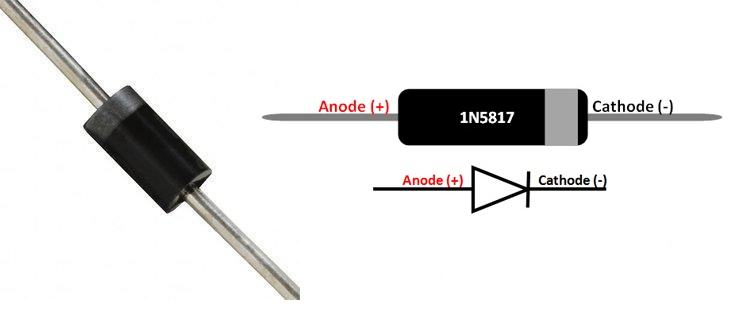

1N5817 Pinout

Pin No.	Stiftnamn	Beskrivning
1	Anod	Ström kommer alltid in genom anoden
2	Katod	Strömmen går alltid ut genom katoden

Funktioner i 1N5817

• Minimal lednings- och växlingsförluster: förbättrar effektiviteten och minskar värmeproduktionen, vilket säkerställer pålitlig, långvarig enhetsdrift.

• Låg framspänningsfall (cirka 0,4V): minskar kraftfördelningen, vilket förbättrar energieffektiviteten för kraftomvandling och miljövänliga mönster.

• Termisk hantering: Minimerar värmeuppbyggnaden, sänker termisk spänning och bidrar till livslängden för utökad enhet.

• Avalanche -kapacitet: Tål spänningsspänningar, vilket ger skydd mot övergående förhållanden för större tillförlitlighet.

• Mångsidiga applikationer: Lämplig för bil-, industri- och elektronik som kräver konsekvent, effektiv prestanda.

1N5817 Tekniska specifikationer

Typ	Parameter
Fabriksledning	6 veckor
Monteringstyp	Genom hålet
Antal stift	2
Diodelementmaterial	KISEL
Förpackning	Tape & Box (TB)
Delstatus	Aktiv
Antal avslutningar	2
Terminal	Matt tenn (sn) - glödgad
Min driftstemperatur	-85 ° C
HTS -kod	8541.10.00.80
Spännings - klassad DC	20V
Aktuellt betyg	1A
Räkning	2
Elementkonfiguration	Enda
Diodtyp	Schottky
Montera	Genom hålet
Förpackning / fodral	DO-204AL, DO-41, Axial
Vikt	4.535024G
Antal element	1
JESD-609 kod	e3
Fuktkänslighetsnivå (MSL)	1 (obegränsad)
ECCN -kod	Örat99
Max driftstemperatur	150 ° C
Tilläggsfunktion	Gratis hjuldiod
Kapacitans	110pf
Terminalform	TRÅD
Basdelnummer	1n58
Polaritet	Standard
Hastighet	Snabb återhämtning <= 500ns, > 200mA (IO)
Aktuell - omvänd läckage @ VR	500 μA @ 20V

Tillämpningar av dioden 1N5817

Strömförsörjning

Inom kraftförsörjningssystemen har dioden 1N5817 en snabb responstid och ett lågt spänningsfall, vilket förbättrar den totala effektiviteten.Genom att minska kraftförlusten under korrigeringsprocessen säkerställer det att strömförsörjningsenheterna fungerar konsekvent och håller längre.Denna egenskap är relevant i miljöer där energieffektivitet och pålitlig drift är viktig, till exempel i datacenter och känsliga elektroniska apparater som kräver oavbruten kraftflöde.

Batteriladdare

Vid batteriladdningsapplikationer är det bra att bevara rätt spänningsnivåer för att maximera batteritiden och säkerställa säkerheten.Dioden 1N5817 utmärker sig för att förhindra omvänd strömflöde, vilket skyddar batterier från att oavsiktligt dränera tillbaka till laddaren.Denna funktion är värdefull i inställningar för förnybar energi, där integrationen av fotovoltaiska paneler kräver en balans mellan optimal effektivitet och säkerhet.

Kretsmultiplikatorer

1N5817 är viktig i kretsmultiplikatorerna, där dess förmåga att snabbt svara på spänningsfluktuationer möjliggör generering av högre spänningar från lägre ingångskällor.Dess konsekventa prestanda i denna domän placerar den som en föredragen komponent i RF -förstärkare och signalomvandlingsteknik, där både precision och snabb hantering av spänningsförändringar behövs.

Motsvarande 1N5817 -dioden

• 1N5818

• 1N5819

1N5817 Fysisk dimension

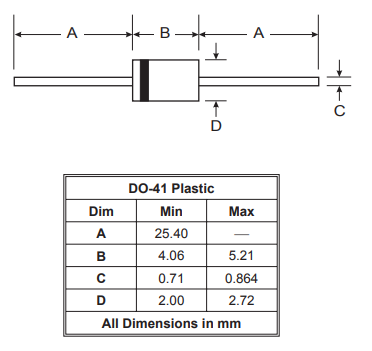

1N5817 Dimensions

Paket för 1N5817

Parameter	Beskrivning
Installationsmetod	Genom hålet
Räkning	2
Inkapsling	Do-41

Paketparametrar

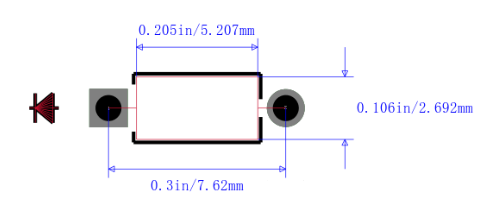

1N5817 Package

1N5817 -paketet

Datablad pdf

Om oss

ALLELCO LIMITED

Allelco är en internationellt berömd one-stop Upphandlingstjänstdistributör av hybridelektroniska komponenter, som är engagerade i att tillhandahålla omfattande komponentupphandlings- och leveranskedjestjänster för den globala elektroniska tillverknings- och distributionsindustrin, inklusive globala topp 500 OEM -fabriker och oberoende mäklare.
Läs mer

Snabb förfrågan

Skicka en förfrågan, vi svarar omedelbart.

Kvantitet

Artikelnummer
Kontaktnamn
Företagsnamn
E-postadress
Telefon
kommentarer

Vanliga frågor [FAQ]

1. Vilka roller tjänar en Schottky -diod?

Schottky-dioder är viktiga i högfrekvensrättningen, vilket bidrar till många avancerade tekniska tillämpningar.Deras distinkta design underlättar snabb elektronrörelse, vilket resulterar i en reducerad spänningsfall och anmärkningsvärda växlingshastigheter.Denna effektivitetsnivå visar sig vara fördelaktig i kraftförsörjningskretsar, där efterfrågan på snabb och pålitlig prestanda.Dessutom tillhandahåller Schottky -dioder skyddande funktioner för kretsar genom att blockera omvända strömmar och därmed främja hållbarheten och stabiliteten hos sammankopplade enheter.

2. Hur relaterar 1N5819 till 1N5817?

Dioderna 1N5819 och 1N5817 bygger på en liknande grund för specifikationer, vilket möjliggör deras utbytbarhet i olika scenarier.Båda dioderna tillgodoser lågspänningstillämpningar;Emellertid har 1N5819 en förmåga att hantera något högre spännings- och nuvarande betyg jämfört med dess motsvarighet, 1N5817.Denna flexibilitet visar sig vara fördelaktig som önskar anpassningsförmåga i sina kretskonstruktioner, eftersom fluktuationer i komponentkrav ofta kan uppstå under implementeringsfaserna i deras projekt.Genom att erkänna nyanserna, såsom maximal omvänd spänning och framåtström, kan utövare fatta strategiska beslut som syftar till att optimera prestanda som är anpassade till specifika applikationskrav.

3. betraktas 1N4007 som en Schottky -diod?

1N4007 faller inte i kategorin av en Schottky -diod;Snarare kännetecknas det som en standarddiod som är konstruerad för lågfrekventa rättelse.Till skillnad från Schottky -dioder fungerar 1N4007 med mindre växlingshastigheter och visar ett större framåtspänningsfall.Denna differentiering har betydelse i applikationer där effektivitet och snabba responstider är viktiga.Schottky-dioder utmärker sig i sammanhang som kräver snabba byte-kapacitet, vilket gör dem ett mer passande val för högfrekventa implementeringar.Därför får du inblick i skillnaderna mellan diodtyper för att konstruera effektiva elektroniska kretsar, vilket säkerställer att utövare väljer komponenter i linje med deras specifika driftskrav.
