En nybörjarguide till WS2813 LED -kontroll och ledningar

WS2813 är en smart LED som kombinerar en styrkrets och ett RGB -chip till en enda komponent, vilket gör det perfekt för belysningsprojekt där färgkontroll och ljusstyrka är nyckeln.Det erbjuder tillförlitlig prestanda med ett inbyggt system som säkerställer smidig drift, även efter ett strömavbrott.Med varje pixel som kan visa ett brett spektrum av färger och stödja en hög uppdateringshastighet är WS2813 idealisk för projekt som behöver livlig, konsekvent belysning.

Katalog

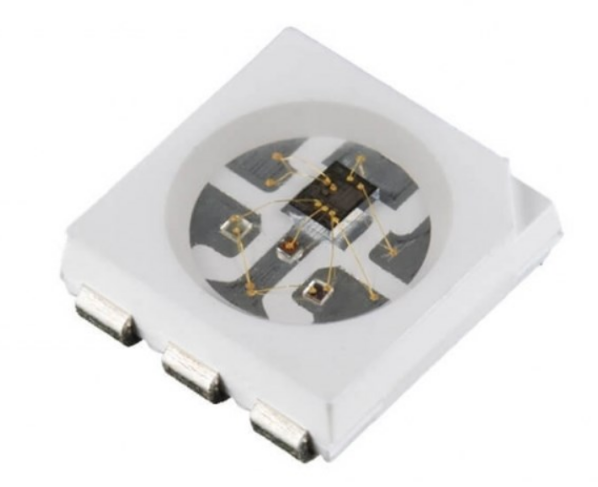

Översikt över WS2813

WS2813 är en typ av LED som kombinerar både styrkretsen och RGB -chipet till en liten komponent.Denna LED används ofta i belysningsprojekt eftersom det erbjuder stor kontroll över färger och ljusstyrka.WS2813 innehåller teknik som gör att den kan överföra signaler effektivt utan distorsion, vilket säkerställer att ljuset förblir konsekvent.Det har också ett inbyggt återställningssystem, som säkerställer att det fungerar smidigt även efter ett strömavbrott.Varje pixel i WS2813 kan visa ett brett spektrum av färger, och den stöder en uppdateringshastighet som håller lamporna ljusa och flytande.Det är mycket lämpligt för projekt som kräver ljus, färgglad belysning och pålitlig prestanda.

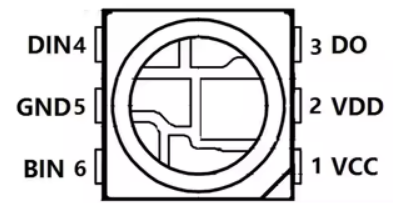

WS2813 PIN -konfiguration

INGA.	Symbol	STIFT	Funktionsbeskrivning
1	Nc	HÄNGANDE	Suspenderad i PCB -layout kommer kretsen att vara ur drift när den ansluter till andra kretsar
2	Vdd	Strömspänning	Kraftspänning, anslut till "+5V"
3	DO	Uppgift	Kontrolldatasignalutgång
4	DÅN	Data i	Kontrolldatasignalinmatning
5	Gard	JORD	Data & Power Grounding
6	Soptunna	Säkerhetskopieringsdata i	Säkerhetskopiering av säkerhetskopiering av säkerhetskopiering

WS2813 CAD -modellinformation

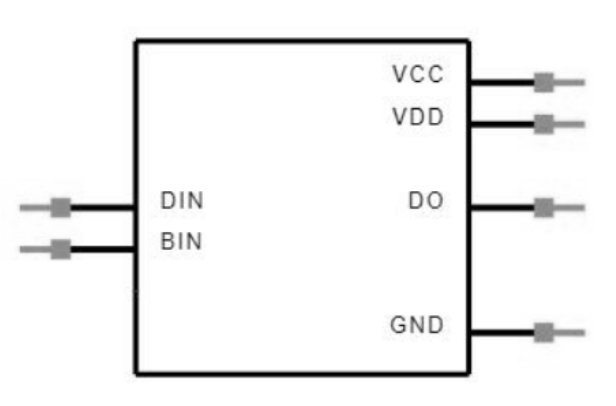

WS2813 -symbol

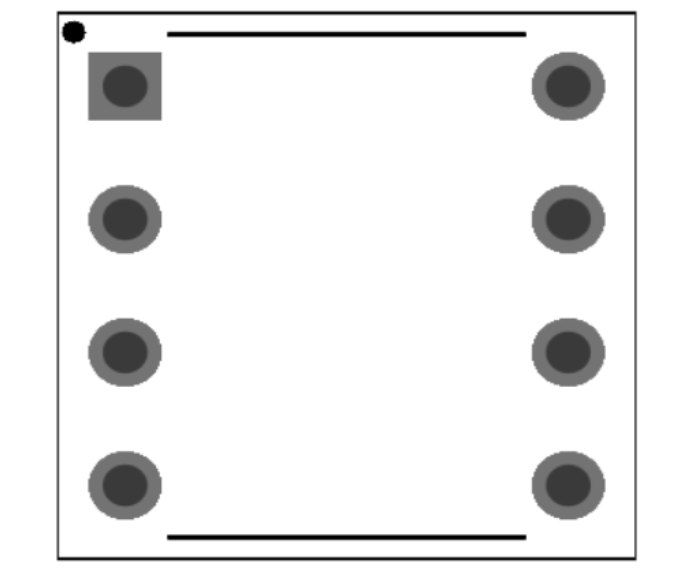

WS2813 fotavtryck

WS2813 Tekniska specifikationer

Tekniska specifikationer, funktioner, parametrar och jämförbara delar relaterade till Worldsemi WS2813C.

Typ	Parameter
Monteringstyp	Ytfäste
Förpackning / fodral	SMD, 5x5mm
Förpackning	Tape & Reel (TR)
Belysningsfärg	RGB
Dominerande våglängd / koordinatrankning	620625nm röd, 515525nm grön, 465 ~ 475nm blå
Lysande intensitet (om = 20mA)	60mcd@5mA Red, 245mcd@5mA Green, 60mcd@5mA Blue
ROHS -status	ROHS -kompatibel

Funktioner och fördelar med WS2813

Delad kraftkälla

Kontrollkretsen och LED i WS2813 delar samma strömförsörjning.Detta innebär att du inte behöver separata kraftkällor för de olika komponenterna.Det förenklar din installation genom att minska mängden ledningar och krafthantering som krävs.

Integrerad styrkrets och RGB -chip

Kontrollkretsen och RGB -chipet kombineras till en enda komponent.Denna integration möjliggör en jämnare drift av lysdioderna, vilket ger bättre färgkontroll och mer konsekvent belysning utan att behöva separata komponenter.

Signal omformningskrets

WS2813 kommer med en inbyggd signal omformningskrets.Detta säkerställer att när data passerar genom varje LED förblir signalen stark och tydlig, utan någon snedvridning.Så oavsett hur många lysdioder du använder i rad, förblir signalen korrekt, vilket gör att din belysning ser konsekvent ut.

Power-On-återställning och brun återställning

WS2813 har inbyggda återställningskretsar.Återställningen av strömmen säkerställer att lysdioderna startar korrekt efter att du har tagit på dem, medan den brunade återställningen hjälper dem att återhämta sig smidigt vid några korta strömfall.Detta håller din belysning stabil även under kraftfluktuationer.

Fullfärgsdisplay

Varje pixel i WS2813 kan visa upp till 16 777,216 olika färger.Detta är möjligt eftersom varje pixel har 256 nivåer av grå, vilket möjliggör extremt exakt färgkontroll.Den här funktionen låter dig skapa livliga och dynamiska belysningsskärmar med ett brett spektrum av färger.

Seriekaskadgränssnitt

Du behöver bara en datasignalrad för att ansluta flera WS2813 -lysdioder i en serie.Detta innebär mindre ledningar och en mer enkel installation, särskilt i stora projekt.Datan rör sig genom varje LED i en kedja, så att du kan styra alla lysdioder med en enda linje.

Dual-signaltrådar för kontinuerlig växellåda

WS2813 använder två signaltrådar, som gör att den kan fortsätta överföra även om en signaltråd är trasig.Detta innebär att även om en pixel misslyckas kommer resten av dina lysdioder att fortsätta fungera.Denna funktion gör ditt projekt mer pålitligt, eftersom en enda felpunkt inte kommer att minska hela systemet.

Långdistansöverföring utan extra kretsar

Du kan placera dina WS2813 -lysdioder mer än 3 meter från varandra utan att behöva några extra kretsar för att öka signalen.Detta är bra för storskaliga projekt där lamporna kan behöva vara långt ifrån varandra, eftersom du inte behöver lägga till extra komponenter för att hålla signalen stark.

Hög uppdateringsfrekvens

WS2813 stöder en uppdateringsfrekvens på 2 kHz per sekund.Denna höga uppdateringsfrekvens säkerställer att din belysning förändras smidigt och snabbt, utan någon märkbar flimmer, vilket gör den idealisk för projekt som kräver snabba eller dynamiska belysningseffekter.

Dataöverföringshastighet

Dataöverföringshastigheten för WS2813 är upp till 800 kbps.Denna snabba växellåda möjliggör snabba uppdateringar av din belysningsinställning, vilket gör att du kan göra realtidsändringar i färgerna och mönstren utan förseningar.

Pålitlig färgkonsistens

WS2813 är utformad för att ge tillförlitlig färgkonsistens mellan alla lysdioder.Detta säkerställer att alla lampor kommer att visa samma färger samtidigt, vilket ger ett enhetligt och visuellt tilltalande resultat i ditt projekt.

Applikationer av WS2813

Guardrail Tube Series

WS2813 används ofta vid belysning av räckor.Denna typ av applikation är vanlig vid utomhusbelysning, särskilt längs vägar eller arkitektoniska funktioner, där konsekvent och livlig belysning krävs.Hållbarhet och enkel installation gör det till ett lämpligt val för dessa miljöer.

Point Light Display Series

WS2813 är idealisk för punktljusskärmar, där varje LED fungerar som en individuell ljuspunkt i en större skärm.Detta kan användas för dekorativ belysning, skyltar eller kreativa installationer där exakt färgkontroll och ljusstyrka är viktiga.

Flexibel och styva stripserier

WS2813 fungerar bra i både flexibla och styva LED -remsor.Dessa remsor kan användas i olika applikationer, från under-cabinetbelysning i hem till storskaliga installationer i kommersiella utrymmen.Remsens flexibilitet, i kombination med tillförlitligheten i WS2813, ger dig många alternativ för design.

Modulserie

WS2813 används också vanligtvis i LED-moduler, som är fristående enheter som inkluderar LED och nödvändiga kretsar.Dessa moduler är användbara i applikationer där utrymmet är begränsat men tillförlitlig belysning krävs fortfarande, till exempel i mindre installationer eller anpassade belysningsarmaturer.

Scenbelysningsdräkter

WS2813 kan införlivas i scenbelysningsdräkter, vilket lägger till dynamiska belysningseffekter till prestandakläder.Fullfärgsdisplayen och den höga uppdateringshastigheten gör det till ett utmärkt val för kostymer som måste ändra färger och mönster snabbt under en föreställning.

Innovativa prylar och andra elektroniska produkter

WS2813 kan användas i olika innovativa prylar eller elektroniska produkter som kräver ljus, färgglad belysning.Oavsett om du utformar en unik gadget eller lägger till belysning till en befintlig produkt, erbjuder WS2813 dig kontroll över färgen och ljusstyrkan i ett kompakt och lättanvänt paket.

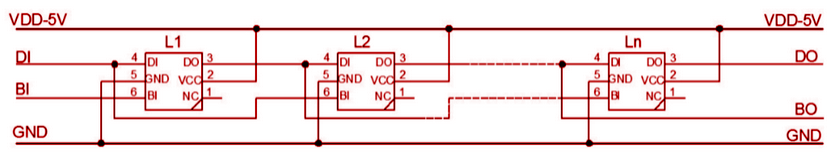

WS2813 ledningsguide

När du arbetar med WS2813 behöver du bara en strömförsörjning som stöder både styrkretsen och lysdioden.WS2813 är utformad för att förenkla ledningar genom att kombinera RGB -chipet och styrkretsen till ett.Den inbyggda kretsen omformar signalen och säkerställer att det inte finns någon förlust i signalkvaliteten när den passerar genom varje pixel.Detta är viktigt för att ditt belysningssystem fungerar korrekt utan att flimra eller felaktigt.Ledningarna förenklas ytterligare eftersom WS2813 har inbyggda återställningskretsar som säkerställer att lamporna kommer tillbaka online ordentligt efter en återställning eller en strömfall.

Driver WS2813

För att använda WS2813 hanteras dataöverföringen genom en enda kommunikationsmetod som kallas NZR.När du först sätter upp pixeln kommer PORT (datainmatning) att få information från din styrenhet.Den första pixeln i kedjan kommer att fånga de första 24 bitarna av data och lagra den internt.Den skickar sedan den omformade signalen till nästa pixel, och denna process fortsätter tills varje pixel har sina data.

En stor egenskap i WS2813 är dess förmåga att automatiskt utforma signaler.Detta betyder att oavsett hur många lysdioder du kedjer tillsammans kommer signalen att förbli stark när den passerar från en pixel till nästa.Om någon skada uppstår på en av pixlarna tar säkerhetskopieringsinmatningen automatiskt över, vilket säkerställer att signalen fortsätter utan avbrott.Denna installation håller ditt belysningsprojekt fungerar även om en pixel misslyckas.

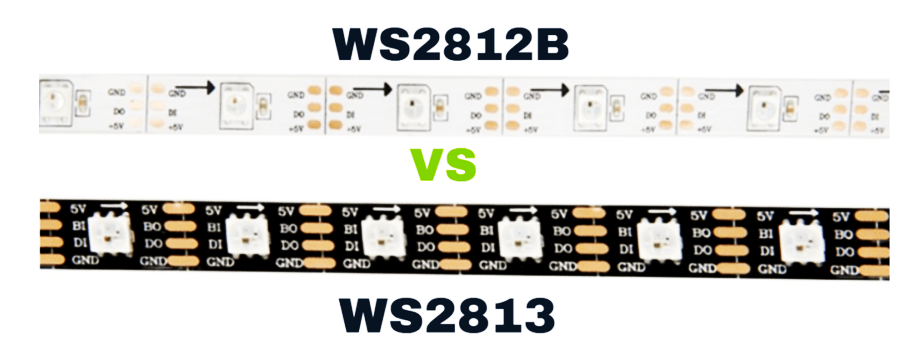

Jämförelse: WS2813 mot WS2812B

Den största skillnaden mellan WS2813 och WS2812B ligger i hur de hanterar signalavbrott.Med WS2812B, om en LED i kedjan slutar fungera, kommer resten av lysdioderna inte att fungera eftersom kretsen är trasig.WS2813 löser emellertid detta problem med sitt dubbla signalsystem.Detta innebär att om en LED misslyckas kommer de andra att fortsätta arbeta så länge misslyckandet inte är i två angränsande lysdioder.Detta gör WS2813 till ett mer pålitligt alternativ när du arbetar med projekt som kräver längre kedjor av lysdioder.

Du behöver inte oroa dig för att hela projektet stängs av bara för att en LED misslyckas med WS2813.Systemet är utformat för att kringgå den trasiga pixeln, vilket gör att allt går smidigt.Denna förbättring jämfört med WS2812B gör WS2813 till ett föredraget val för personer som letar efter mer pålitliga belysningsuppsättningar.

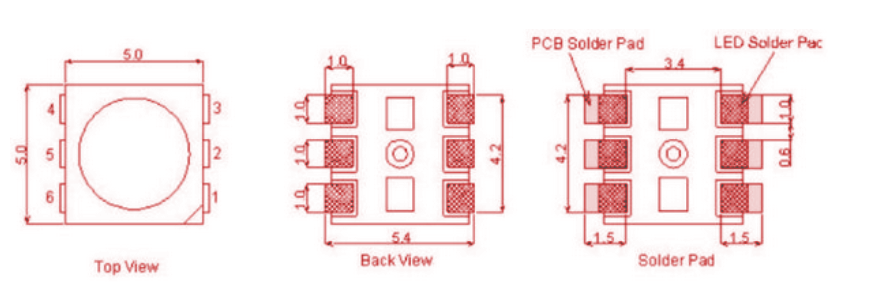

WS2813 dimensioner

Tillverkare: WorldSemi -översikt

WS2813 tillverkas av ett företag som heter WorldSemi.Sedan hon började 2007 har WorldSemi blivit känd för sin expertis inom LED -teknik.De har utvecklat en mängd olika produkter utöver lysdioder, inklusive LED -styrenheter och andra relaterade komponenter.Deras fokus på pålitliga, innovativa belysningslösningar har gjort dem till en stark aktör på marknaden.Oavsett om du vill skapa ett litet belysningsprojekt eller något större, är WorldSemis produkter som WS2813 byggda för att hjälpa dig att uppnå de resultat du är ute efter med lätthet och förtroende.

Vanliga frågor [FAQ]

1. Hur kan du kontrollera WS2813?

Du kan styra WS2813 LED -remsor med hjälp av det fastade biblioteket med Arduino.Välj typen "WS2812" i biblioteket och ange datakinnet för remsan.Anslut LED-remsens DIN (datainmatning) -stift till Arduino Pin 6, och för extra skydd, placera ett valfritt 470-ohm-motstånd mellan dem.

2. Hur jämför återställningstiden för WS2813 med WS2812B?

WS2813 har en återställningstid på 250 μs, vilket gör att den kan fungera mer effektivt vid lägre frekvenser och på billigare mikrokontroller jämfört med WS2812B.

3. Vad är vanliga användningsområden för WS2813?

WS2813 -lysdioder används vanligtvis i applikationer som skyddsrör, pixelskärmar, flexibla och styva remsor, modulbelysningssystem, scenbelysning och innovativa elektroniska prylar.
