En komplett guide till IRF540N MOSFET

IRF540N MOSFET är en pålitlig och mångsidig komponent som vanligtvis används i elektroniska kretsar.Den kan hantera hög ström och spänning, vilket gör den idealisk för applikationer som motorstyrning, kraftkonvertering och omkoppling.Den här artikeln undersöker dess funktioner, stiftkonfiguration, praktiska användningsområden och exempelkretsar för att hjälpa dig att bättre förstå dess kapacitet.

Katalog

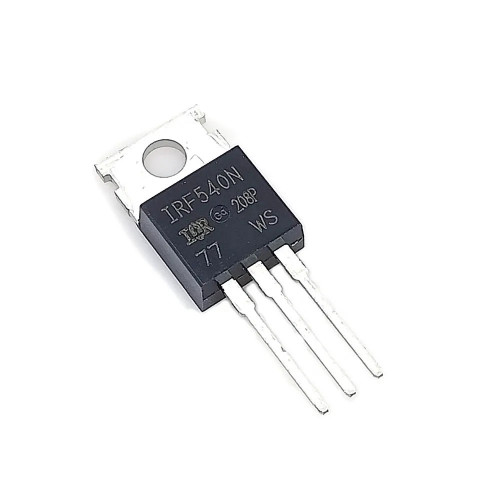

Introduktion till IRF540N MOSFET

De IRF540N är en högeffektiv Hexfet Power MOSFET utvecklad av internationell likriktare.Det sticker ut för sin förmåga att uppnå mycket låg motståndskraft med avancerade bearbetningstekniker.Den här funktionen gör det möjligt att hantera aktuella mer effektivt och samtidigt bibehålla stabil prestanda i olika applikationer.

Dess TO-220-paket gör det till ett populärt val för både kommersiella och industriella projekt.Kombinationen av överkomliga priser och minskad termisk motstånd gör det till en pålitlig lösning för många ingenjörer och hobbyister.

Denna MOSFET är mångsidig och erbjuder tillförlitlig prestanda i applikationer som kräver omkopplingsspänning och ström.Dess enkla design består av tre huvudterminaler - käll, dränering och grind.När en signal appliceras på grindterminalen aktiverar den anslutningen mellan avloppet och grinden, vilket möjliggör den önskade operationen.Korrekt anslutning av dessa terminaler är avgörande för att enheten ska fungera som avsedd;Annars kan det leda till oväntade resultat.

IRF540N: s enkelhet och anpassningsförmåga gör det till ett utmärkt val för ett brett utbud av elektroniska användningar, vare sig det är i grundläggande kretsar eller mer avancerade system.

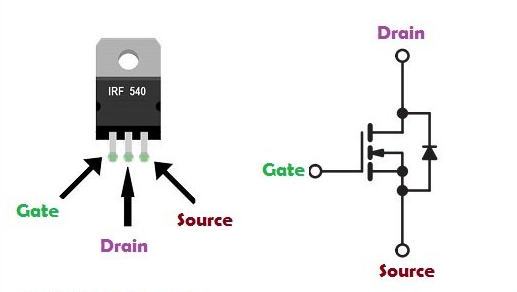

PIN -konfiguration av IRF540N MOSFET

IRF540N MOSFET har en stiftkonfiguration bestående av tre stift, var och en serverar en distinkt funktion.Diagrammet nedan illustrerar symbolen och stiftkonfigurationen för denna MOSFET IC.

PIN -konfiguration:

• Pin 1 (källa): Tillåter ström att flyta ut genom källterminalen.

• Pin 2 (grind): Reglerar MOSFET: s förspänning.

• Pin 3 (dränering): Underlättar strömflödet genom dräneringsterminalen.

Nyckelfunktioner och specifikationer för IRF540N MOSFET

Parameter	Värde
Typ	N-kanal MOSFET med liten signalförmåga
Peak Surge/Avalanche Current Resistance	Helt motståndskraftig
Kontinuerlig dräneringsström (ID)	33a vid 25 ° C
Driftstemperatur	Upp till 175 ° C
Pulserad dräneringsström	110A
Bytekapacitet	Mycket snabb
Grindtröskelspänning (VGS)	Min: 2v, max: 4v
Teknologi	Avancerad och sofistikerad
Paket	Till-220
Spänning från grind till källa (VGS)	± 20V
Kompatibilitet	Lämplig för Arduino -styrelser
Spänning från dränering till källa (VDS)	100V
Motstånd	Mycket låg
Påvarningstid	35ns
Avstängningstid	35ns

Ekvivalenter av IRF540N MOSFET

• Irfz44

• RFP30N06

• IRF3205

• 2n3055

Kretsschema och användning av IRF540N MOSFET

Kretsdiagrammet nedan illustrerar en enkel tvålampa-flaskkrets byggd med IRF540N MOSFET.Denna design innehåller en häpnadsväckande multivibrator, vilket gör den väl lämpad för applikationer med hög effekt lampor.

De komponenter som krävs för att montera denna krets är:

• Två 470k motstånd

• Två IRF540N MOSFETS

• Ett 12V -batteri

• Två 10W -lampor

• Två 1UF -kondensatorer

Denna krets är enkel, särskilt för att skapa blinkande ljusskärmar.Det används vanligtvis för LED -skärmar men kan också anpassas för högre wattlampor eller glödlampor, vilket kan ge ytterligare utmaningar.

För att driva denna installation används ett 12V -batteri.Om högre strömflöde behövs för att stödja belastningen, läggs två IRF540N MOSFETS till kretsen.Med detta arrangemang kan kretsen hantera upp till 10A eller 100 watt lampor.För konsekvent blinkning är motståndarna och kondensatorerna inställda på samma värden, med R1 lika med R2 och C1 lika med C2, vilket säkerställer att båda lamporna blinkar samtidigt.

Fördelar med att använda IRF540N MOSFET

Stort säkert driftsområde

IRF540N MOSFET är byggd med en plan cellstruktur, som ger ett brett säkert driftsområde.Detta innebär att den kan hantera höga effektnivåer pålitligt utan att riskera skadorna på enheten, vilket ger dig förtroende för dess prestanda under krävande förhållanden.

Högström kapacitet

Med förmågan att bära upp till 195A av strömmen är IRF540N MOSFET väl lämpad för applikationer som kräver att hantera stora mängder ström.Denna funktion gör det till ett pålitligt val för högeffektkretsar och system.

Efterlevnad av standarder

IRF540N uppfyller JEDEC -standarderna och säkerställer konsekvent kvalitet och prestanda.Detta gör det till en betrodd komponent för professionellt bruk i olika branscher och projekt.

Branschstandardpaket

Dess genomgångs-till-220-paket följer allmänt accepterade industristandarder.Detta möjliggör enkel integration i befintliga mönster och säkerställer kompatibilitet med många kretskonfigurationer.

Bred tillgänglighet

IRF540N är optimerad för distribution, vilket gör det lätt tillgängligt via olika leverantörer.Dess tillgänglighet innebär att du enkelt kan källa till det för dina projekt utan förseningar.

Optimerad för att byta applikationer

IRF540N är designad med avancerad kiselteknologi och presterar exceptionellt bra för att byta applikationer som arbetar under 100 kHz.Detta gör det till ett utmärkt val för kretsar som behöver snabb och effektiv växlingsprestanda.

Praktiska tillämpningar av IRF540N MOSFET

Kör med högströmslaster

IRF540N MOSFET kan driva laster upp till 23A, vilket gör den lämplig för drivenheter som kräver hög ström.Dess tillförlitlighet vid hantering av sådana belastningar säkerställer konsekvent drift.

Integration med mikrokontroller och arduino

Denna MOSFET är ofta parad med mikrokontroller och arduino-kort för växling av logiknivå.Det möjliggör sömlös kommunikation mellan styrkretsar och högeffektiva enheter.

Motorhastighetskontroll och lätt dimning

IRF540N är idealisk för applikationer som motorhastighetskontroll och lätt dimning.Dess effektiva omkopplingsfunktioner möjliggör smidiga justeringar och exakt kontroll.

Omkopplingsapplikationer

Tack vare sin förmåga att hantera maximal ström genom logiknivå-enheter är IRF540N en perfekt passform för olika omkopplingsapplikationer, från enkla kretsar till komplexa system.

Högeffektenhetsomkopplare

Denna MOSFET är utformad för att byta enheter med hög effekt effektivt.Dess robusta konstruktion säkerställer tillförlitlighet när man hanterar tunga belastningar.

LED -blinkare och dimmer

Det används vanligtvis i kretsar för LED -blinkare och dimmer, vilket ger effektiv och konsekvent drift i belysningsapplikationer.

Inverterare och omvandlare

IRF540N presterar bra i inverterare och omvandlarkretsar, vilket bidrar till effektiv kraftomvandling och stadig prestanda i sådana system.

Denna MOSFET IC är väl lämpad för högeffekt DC-växlingsapplikationer, inklusive SMP: er med hög ström, inverterkretsar med kompakta ferrit- eller järnkärnor, kraftförstärkare, buck och boostomvandlare och robotik.

Exempel Circuit Applications för IRF540N MOSFET

Motorstyrning

När det gäller motorisk kontroll är IRF540N MOSFET ett utmärkt val.Motorer kräver ofta en kraftanordning som kan hantera höga strömmar, tål spänningskrav och arbetar med snabba växlingshastigheter.Denna MOSFET uppfyller alla dessa behov, vilket gör det tillförlitligt för att kontrollera DC -motorer i olika applikationer.Dess robusta design säkerställer att den fungerar effektivt även under krävande förhållanden.

Bockomvandlare

Buckomvandlare kräver komponenter som kan hantera höga strömmar och växla med exakta hastigheter.IRF540N MOSFET utmärker sig i detta område, vilket gör att den kan fungera sömlöst i Buck och öka omvandlarkretsar.Oavsett om du hanterar spänningsnivåer eller avgår kraft, garanterar denna MOSFET smidig och konsekvent drift.

Kraftinverterare

IRF540N används allmänt i kraftomvandlare utformade för högeffekt.Den kan hantera de betydande kraftkraven från dessa enheter, vilket gör det till ett pålitligt alternativ för energikonverteringssystem.Dess förmåga att byta snabbt och hantera höga strömmar säkerställer stabil prestanda i inverterkretsar.

Solomkopplare med nolldroppar

Solpaneler hanterar ofta höga effektnivåer, och IRF540N MOSFET är perfekt lämpad för att hantera dessa laster.Dess utmärkta kraftomkopplingsfunktioner gör det till ett utmärkt val för applikationer för solkontroller.Genom att minimera spänningsdropparna hjälper MOSFET att förbättra effektiviteten i solenergisystem, vilket säkerställer att kraften överförs effektivt.
