En omfattande guide till EEPROM -teknik

I dagens snabba högteknologiska era är pålitliga och anpassningsbara minneslösningar stora.EEPROM (elektriskt raderbart programmerbart skrivskyddsminne) sticker ut som en viktig innovation inom modern datalagring, vilket erbjuder icke-volatilitet tillsammans med förmågan att radera och skriva om data elektroniskt.Den här artikeln undersöker EEPROMs arkitektur, applikationer och dess roll i att främja minnesstekniken.Från att behålla data under kraftförlust till dess användning i mikrokontroller, bilsystem och konsumentelektronik spelar EEPROM en dynamisk roll i modern dator.Det här inlägget ger en tydlig översikt över EEPROM: s kapacitet, utmaningar och betydelse.

Katalog

Framsteg av EEPROM

EEPROM, eller elektriskt raderbart programmerbart skrivskyddsminne, betyder en anmärkningsvärd utveckling inom området icke-flyktiga minnesteknologier.I motsats till konventionell ROM, som förblir statisk och oföränderlig post-initial programmering, introducerar EEPROM en mångsidig lösning som möjliggör modifieringar även efter tillverkningen.Denna anmärkningsvärda anpassningsförmåga underlättas genom att applicera högre spänning, vilket ger radering och omprogrammering av lagrade data utan det besvärliga kravet att fysiskt ta bort minneschipet från dess kretskort.

Konsekvenserna av denna teknik sträcker sig långt utöver bara bekvämlighet;De omformerar själva grunden för hur enheter hanterar och lagrar information.Till exempel förbättrar kapaciteten att uppdatera firmware och konfigurationer i farten inte bara funktionaliteten hos elektroniska enheter utan bidrar också till deras livslängd.Denna flexibilitet har särskild betydelse i samtida datormiljöer, där snabba tekniska framsteg ofta driver behovet av ofta uppdateringar av programvaru- och hårdvaruinställningar.

Vid utvärdering av EEPROM måste man ta hänsyn till dess livslängd, vilket är en viktig aspekt av dess design och tillämpning.Medan EEPROM kan uthärda tusentals programmering och raderingscykler, är denna uthållighet inte obegränsad.Att erkänna slitmekanismerna, såsom laddningsfångning och tunneleffekter, blir viktig för att optimera dess användning i scenarier som kräver ofta uppdateringar.

EPEPROM

Särdrag	Beskrivning
Plug & play	EEPROM används vanligtvis för plug & play applikationer.
Gränssnittskort	Vanligtvis används i gränssnittskort för att lagra hårdvara Konfigurationsdata.
Hårdvarulås	Används ofta i "hårdvarulås" för att förhindra Olaglig kopiering av programvara.

Evolution of Bios and Memory Technologies

Under de tidiga dagarna av mikrokompetering lagrades BIOS i ROM, ett fabriksprogrammerat medium som var oföränderligt.Denna styvhet innebar utmaningar;Fel under initial programmering kan göra chipet värdelöst, frustrera dig och betona behovet av mer anpassningsbara minneslösningar.

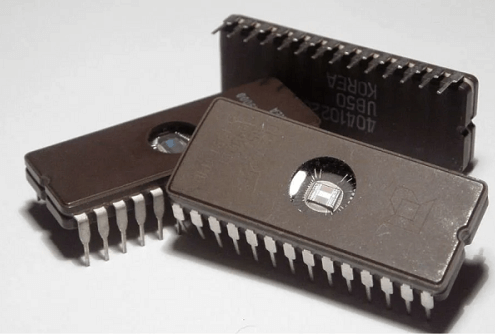

Programmerbar ROM (PROM) adresserar vissa begränsningar genom att låta dig skriva data en gång med en specialiserad programmerare.Men dess permanentitet efter programmering hindrade flexibilitet, särskilt i miljöer som kräver uppdateringar, vilket gör att du kämpar med irreversibla datafel.EPROM (Erasable programmerbar ROM) markerade ett anmärkningsvärt språng framåt, vilket möjliggör flera cykler av skrivning och radering.Med ett glasfönster för ultraviolett lätt radering förbättrade EPROM användbarheten och tillät iterativ förfining av data.Det krävde emellertid en dedikerad radergummi och högre programmeringsspänningar (12–24 volt), vilket lägger till komplexitet för dig.

Dessa framsteg betonar vikten av flexibilitet och anpassningsförmåga inom minnesstekniken.Lektioner från ROM, PROM och EPROM har format moderna lösningar som Flash Memory, som blandar tidigare innovationer med de utvecklande kraven från samtida tillämpningar.Denna utveckling belyser teknikens fokus på kontinuerlig förbättring och användarcentrerad design och främjar mer motståndskraftiga datorsystem.

EEPROM

Kategori	Information
EEPROM adoption	De flesta BIOS ROM -chips på senare moderkort övergick till Använda EEPROM på grund av EPROM: s besvär.
Raderingsmetod	EEPROM -radering kräver inte externa enheter, som den Använder elektroniska signaler för modifiering.
Modifieringsenhet	Minsta modifieringsenhet är en byte.
Skrivmekanism	Data kan skrivas om utan att radera allt innehåll, eliminera behovet av EPROM -raderare eller programmerare.
Programmeringsspänning	Kräver en specifik programmeringsspänning för dataskrivning, gör det till ett dubbelspänningschip.
Omskrivningsprocess	Omskrivning underlättas av ett speciellt uppdateringsprogram tillhandahålls av tillverkaren.
Antivirusfunktion	Dual-spänningskapacitet hjälper till att tillhandahålla BIOS antivirus skydd.
Uppgraderingsprocess	- Ställ jumperomkopplaren till "på" för att aktivera programmeringspänning för uppgradering.
	- Ställ jumperomkopplaren på "av" under det normala Använd för att förhindra olagliga modifieringar av virus.
Moderboardanvändning	Många moderkort använder EEPROM för BIOS -chips som en anmärkningsvärd funktion.
