En omfattande guide till SPI -kommunikationsprotokoll

I den här artikeln kommer vi att utforska detaljerna i det seriella perifera gränssnittet (SPI) -protokollet, med fokus på dess effektiva dataöverföringsfunktioner och mångsidiga applikationer.SPI är ett höghastighets, synkron kommunikationsprotokoll som används allmänt i inbäddade system för att ansluta mikrokontroller med olika kringutrustning.Med sin master-slavkonfiguration och fyra grundläggande linjer-MISO, MOSI, SCLK och CS-förenklar SPI datakommunikation samtidigt som man säkerställer synkronisering mellan enheter.Vi kommer att gräva in i kärnprinciperna för SPI, inklusive dess operativa dynamik, hårdvarukonfiguration, timingdiagram och praktiska inställningsråd.Oavsett om du är ny på SPI eller försöker förfina din förståelse, kommer detta inlägg att ge värdefull insikt om att maximera dess potential i faktiska applikationer.

Katalog

Översikt över SPI -protokollet

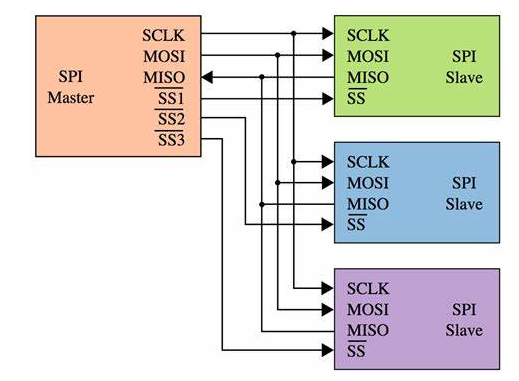

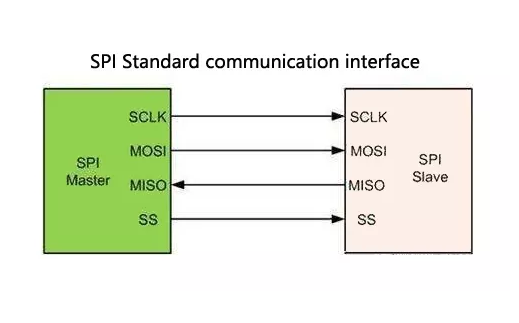

Det seriella perifera gränssnittet (SPI) använder ett 4-trådsystem som effektiviserar CPU-operationer genom att minska programvaran.SPI är känd för sin hastighet och effektivitet och är grundläggande i enheter som AT91RM9200.Inom master-slavramen reglerar mästaren uppgifter genom att sammankoppla med slavar genom fyra nödvändiga ledningar: Miso (Master in Slave Out), MOSI (Master Out Slave i), SCLK (Serial Clock) och CS (Chip Select).Miso -linjen kanalerar data tillbaka till mästaren, medan MOSI hanterar utgående data.SCLK tillhandahåller klocksignaler från master och CS underlättar enhetens aktiveringskontroll.SPI: s enkelhet gör det mest användbart för att ansluta flera enheter på en enda buss, köra dataöverföring seriellt och uppnå synkronisering via klockpulser.Här kan befälhavaren pausa kommunikation utan att påverka datatillförlitligheten.Medan SPI saknar flödeskontroll och databekräftelsegenskaper, kompenserar dess förmåga att öka perifera anslutningar genom externa avkodare för dessa begränsningar.

Specifika fall av SPI -användning

SPI är konstruerad kring en distinkt ringbussuppsättning med hjälp av delar som SS (CS), SCK, SDI och SDO för registerdatautbyte.En 8-bitars registeröverföring använder till exempel klockkanter för att hantera datarörelse och registrera skift.Initialisering i en master-slave-installation börjar med förkonfigurerande sändtagarbuffertar, vilket illustrerar kommunikationsprocessen.Motorolas SPI utmärker sig i synkron seriekommunikation, med användning av MOSI, MISO och SCK för avancerade uppgifter, flexibilitet bland master-slavroller och robusta klockfunktioner.Enheter måste synkronisera klockfas och polaritet för kommunikationskonsistens.Med kapacitet att koppla upp till 256 portar centrerar SPI på punkt-till-punkt-anslutning och paketbaserad dataöverföring.

Användarlogikformulering

Att designa anpassningsbar användarlogik är dynamisk för applikationer med flera portstrukturer.Inom en dubbelportkonfiguration hanterar oberoende FIFOS-data i förhållande till portadresser.Samtidigt övervakar logik skiljen datapassage till SPI4 -gränssnittet och tillgodoser omedelbar flödeskontrolldata och FIFO -status.

SPI Operational Dynamics

SPI är konstruerad för pålitlig kommunikation, med diskreta kanaler för data och flödeskontroll vid transmission.Omfattande portanslutning tillåter paketbaserade dataöverföringar, vilket säkerställer punkt-till-punkt-validering via paketadresser och därmed breddar applikationens mångsidighet.

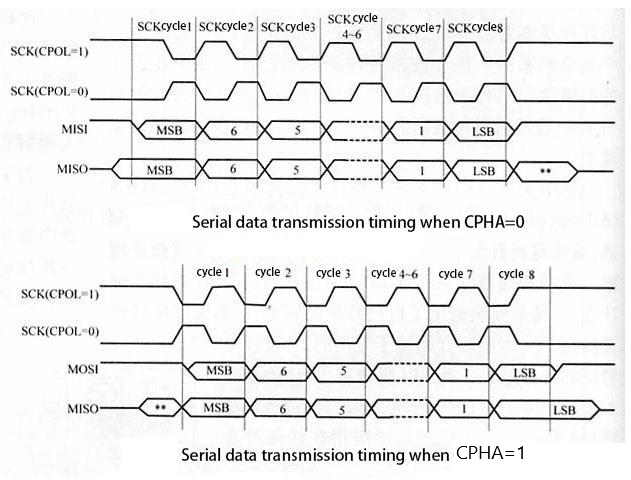

Studie av dataöverföringsdiagram

SPI -gränssnitt kännetecknas av fyra tidsdiagram som är beroende av CPOL- och CPHA -inställningar.CPOL definierar tomgångstillståndet för SCK, medan CPHA betecknar provtagningsklockkanten.Dessa konfigurationer är aktiva för att säkerställa datanoggrannhet och synkronisering.

Synkron seriekommunikation

SPI har sitt ursprung av Motorola och står som en fyra-leds, dubbelriktad seriell buss konstruerad för snabb synkron kommunikation och kopplar mikrokontroller till kringutrustning som EEPROMS, RTC och A/D-omvandlare.SPI-nätverket ansluter skickligt blandade kringutrustning och använder protokoll som förbikopplar adressmekanismer för direkta, fullduplexutbyten.Ytterligare linjer som int kan förbättra systemets lyhördhet.

Intrikatesser i hårdvarukonfiguration

Trots SPI: s kunskaper i gränssnittet med olika kringutrustning, resulterar individuella signaler för varje enhet i komplexitet jämfört med enklare system som I2C.Denna komplexitet är en inneboende aspekt av SPI: s hårdvarukonfiguration, som innehåller skiftregister för 8-bitars dataöverföringar.Under drift skiftar enheter bitar säkert genom register med klockans fallande kant.

Utvärdera kapacitet och praktisk

Genom att använda element som SPICLK, MOSI, MISO och NSS, etablerar SPI Networks master-slavroller baserade på NSS PIN-tillstånd.Protokollet stöder enstaka eller multi-master-miljöer och anpassar sig för att kontrollera upp till 16 kringutrustning.Även om det saknar flödeskontroll och bekräftelsemetoder, rymmer protokollstrukturen effektivt olika anslutningsuppsättningar och kommunikation.

Illustrationer av installation och timing

SPI -datatransaktioner regleras av enkla tidsregler som påverkas av SCK -hantering.Till exempel skickar ett registermönster som 10101010 data bit-för-bit via klockdrivna skift, vilket belyser den operativa enkelheten och dataövergångsdynamiken på ringbussen.

Utökad insikt om prestanda

Korrekt synkronisering av SPI -klockfas och polaritet över master- och slavenheter används för pågående datatransaktioner.Parametrar som CPOL och CPHA bör anpassa mellan enheter inom SPI-länkade system för att upprätthålla kommunikation harmoni.

Praktisk inställning råd

Justeringar av SPI -klockkonfigurationer måste ta hänsyn till slavenhetens klockkrav för att säkerställa datanoggrannhet under överföringscykler.Att känna igen signalkanter under dataöverföringar är allvarliga för att förhindra inkonsekvenser för samtrafik.Produkthandböcker detaljerar ofta inställningar som krävs, och betonar effekterna av exakt fallkant justering på överföringsnoggrannheten.

Grunder i SPI -kommunikation

I sin kärna fungerar det seriella perifera gränssnittet (SPI) som ett full-duplex, synkron seriekommunikationsprotokoll, vilket kräver i förväg arrangemang för interaktion.Denna funktion skiljer SPI genom att i sig lyfta fram synkroniserade utbyten.En anmärkningsvärd aspekt av SPI är dess beroende av en master-slavmodell, där masterenheten orkestrerar kontrollen genom att generera klocksignalerna och initiera kommunikationssessioner.Däremot förblir slavenheterna akut anpassade till dessa signaler, beredda att delta när de kallas.

Samarbetsmekanismen mellan master- och slavenheterna inom SPI är noggrant organiserad.Mästaren har exklusivt ansvar för klockhantering, vilket säkerställer en stadig rytm för datautbyten.Denna övervakning effektiviserar synkronisering, vilket eliminerar den oförutsägbarhet som ofta finns i asynkrona system.Genom att upprätta en enhetlig tidsreferens kan båda enheterna utföra operationer med noggrannhet, en praxis förfinad genom omfattande applikationsupplevelse.SPI: s ordnade karaktär ger effektiva dataöverföringsfunktioner och presenterar ett enkelt alternativ till mer intrikata protokoll.

SPI: s ramverk avslöjar särskilda begränsningar, särskilt i inställningar som betonar plug-and-play-enkelhet.Protokollets oflexibla karaktär innebär att kompatibilitet måste ordnas noggrant i förväg.Enheter inom en SPI -konfigurationsfunktion under myndighet av klocksignaler och förutbestämda protokollavtal.Även om detta förenklar synkroniseringen kräver det initiala installationsinsatser.Skicklig tillämpning av dessa principer har visat potentialen att lindra kommunikationsavvikelser.Som observerats i sessionutvärderingar förbättrar inte bara ett grepp om SPI: s strukturella rigoritet praktisk distribution utan ökar också tillämpningsnoggrannheten.
