En omfattande guide till XBEE S2C -modul: pinout, specifikationer, lägen, arduino -anslutning och användningar

XBEE-modulerna, som först introducerades 2005 av Digi International under Maxstream-varumärket, har revolutionerat trådlös kommunikation med deras anslutning till IEEE 802.15.4-2003-standarden.XBEE-ekosystemet är utformat för att stödja mångsidiga konfigurationer som stjärna och punkt-till-punkt-nätverk.Dessa framsteg gör dem nödvändiga för olika trådlösa kommunikationsapplikationer, allt från industriell automatisering till IoT-aktiverade smarta system.I den här artikeln dyker vi in ​​i XBEE S2C -modulen - en framstående i XBEE -sortimentet.Vi kommer att utforska dess viktigaste attribut, konfigurationer och praktiska tillämpningar och visa upp hur det förenklar kommunikationsinställningar samtidigt som vi levererar tillförlitlighet, skalbarhet och effektivitet.Oavsett om du skapar intrikata nätnätverk eller integrerar IoT -system, har XBEE S2C -modulen potentialen att omvandla dina trådlösa kommunikationsinsatser.Låt oss avslöja dess kapacitet och praktiska användningsfall.

Katalog

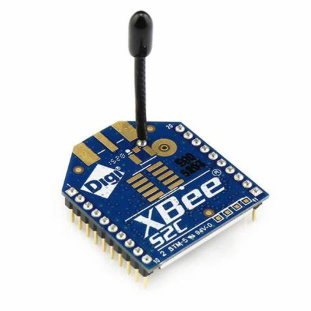

XBEE S2C -modulöversikt

XBEE S2C -modulen sticker ut som ett mycket mångsidigt verktyg för RF -kommunikation.Den ansluter sömlöst med en rad mikrokontroller och överför effektivt data på 2,4 GHz frekvensband.Modulen är särskilt skicklig på att bygga solida och pålitliga nätverk för oavbruten dataflöde, särskilt när de används med ZigBee-aktiverade enheter, vilket gör det ganska värdefullt i komplexa tekniska inställningar.

Modulen använder ZigBee -teknik för att skapa komplicerade nätnät.Detta gör det möjligt för enheter att delta i kommunikation över långa avstånd och navigera kring fysiska barriärer.Zigbees protokoll är känt för sin anpassningsbarhet, skalbarhet och säkra kanaler, vilket gör det mycket lämpligt för industriella miljöer där konsekvent och snabb datautbyte önskas.Exempelvis kan integrering av dessa moduler i smarta rutnät förbättra energihanteringssystemen genom att säkerställa exakta data överförs över breda nätverk.

En av de mest attraktiva aspekterna av XBEE S2C är dess användarvänlighet.Att integrera det med mikrokontroller är okomplicerat, vilket möjliggör snabb distribution över olika applikationer.Digi Internationals X-CTU-programvara är avgörande för att förbättra modulens kapacitet.Med det här verktyget kan användare enkelt konfigurera, testa och uppdatera firmware, vilket säkerställer att modulerna är utrustade med de senaste förbättringarna och säkerhetsåtgärderna.För tekniker kan det vara ett försiktigt steg för att bekräfta att konfigurationer är i linje med särskilda operativa krav innan man använder dem i fältet.

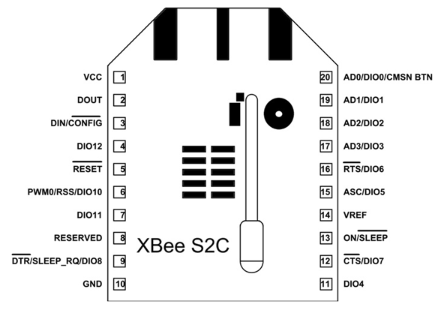

Stiftkonfiguration

Stiftnummer	Stiftnamn	Beskrivning
Pin1	Vcc	Denna stift används för att tillhandahålla ingångseffekt till enheten.
Stift	Dout/dio13	Fungerar som en UART -serieutgång och fungerar också som en GPIO stift.
Stift3	Din/config/dio14	Fungerar som en seriell datainmatning för UART och som en GPIO -stift.
Pin4	Dio12/spi_miso	Datautgångstift för SPI -kommunikation, också användbar för GPIO -funktioner.
Pin5	ÅTERSTÄLLA	Hjälper till att återställa enheten genom en extern signal.
Stift6	RSS/PWM0/DIO10	Används för GPIO & PWM och indikerar signalstyrka i UART seriekommunikation.
Pin7	Pwm1/dio11	Fungerar som GPIO & PWM.
Stift	RESERVERAD	Ingen anslutning eller ansluter inte PIN.
Pin9	Dtr/sleep_rq/dio8	Kontrollerar XBEE S2C -modulens sömnlinje och fungerar också som en GPIO -funktion.
Stift	Gard	Markstift.
Stift11	Dio4/spi_mosi	Fungerar som en GPIO -stift och hjälper till i SPI -kommunikation för XBEE: s datainmatning.
Pin12	CTS/DIO7	Fungerar som en Rs232 flödeskontrollindikator och är också Hjälpsam för GPIO -funktioner.
Pin13	On_sleep/dio9	Hjälper till att kontrollera xbee -statusen och är funktionell för GPIO -funktioner.
Pin14	Vref	Direkt ADC -gränssnitt inom analog spänningsreferens.
Pin15	ASC/DIO5	Förvärvar vilolägesskyltar och diagnostiskt läge också Fungerar för GPIO -stift.
Stift16	Rts/dio6	Indikerar strömflödet inom Rs232 -kommunikation och Fungerar som en GPIO -stift.
Pin17	AD3/dio3/spi_ssel	Slav Select Pin för SPI -kommunikation, fungerar också som Analog datainmatning & GPIO.
Pin18	Ad2/dio2/spi_clk	CLK -stift för SPI -kommunikation, fungerar också i analog ingång & GPIO.
Pin19	Ad1/dio1/spi_attn	SPI_ATTN hjälper till med mastermeddelande för XBEE -data produktion;Även GPIO & analog ingång.
Nål	Ad0/dio0/cmsn btn	Används för driftsättningsknappen, GPIO och ADC -ingången.

Kärnattribut och tekniska detaljer

Funktion/specifikation	Information
Enhetstyp	Fristående
Sändningsfrekvens	2,4 GHz till 2,5 GHz
Kanal	16 direkta sekvenskanaler
Gränssnitt	UART (max 250 kb/s), spi (max 5 mb/s)
Överföra kraftjustering	Justerbar med programvara
Räckvidd (urban/inomhus)	200 fot
Range (RF-sikte utomhus)	Upp till 4000 fot
Sändningseffekt (boost -läge)	6.3 MW (8 dBm)
Överföra effektutgång (normalt läge)	2 MW (3 dBm)
RF -datahastighet	250 000 bps
Mottagarkänslighet (boost -läge)	-102 DBM
Mottagarkänslighet (normalt läge)	-100 dBm
Leveransspänning	+2.1 till +3.6 v
Driftström (normalt läge)	33 Ma vid 3,3 V
Driftsström (boost -läge)	45 Ma vid 3,3 V
Tomgångsström	9 ma
Maximal utgångsström	40 MA
Avstängningsström	<1 µA
ESD -skydd	3000 V
Driftstemperaturområde	-40 ° C till 85 ° C
UART -kommunikationsdatahastighet	Upp till 256 kbps
SPI -kommunikationsdatahastighet	Upp till 5 Mbps
Moduldatahastighet	Upp till 250 000 bps

Driftslägen

XBEE S2C -modulen förkroppsligar en fascinerande blandning av anpassningsförmåga och användbarhet, vilket underlättar dess drift i två distinkta metoder: vid kommandoläge och API -läge.Varje metod tillgodoser olika kommunikationskrav och parar distinkta attribut med specifika operativa behov.

Vid kommandoläge-sömlös datautbyte

Inom AT AT Command Mode, allmänt känt som transparent läge, säkerställer modulen direkt och okomplicerad datautbyte via DIN -stiftet.Denna installation gynnar scenarier som kräver enkel kommunikation till punkt-till-punkt.Genom att utnyttja transparenta datavägar kan enheter enkelt utbyta information, vilket eliminerar behovet av komplexa bearbetning eller komplicerade protokoll.

API-läge-strukturerade rambaserade interaktioner

Å andra sidan antar API -läge en mer organiserad strategi genom att inrama data före överföring.Denna metod ger ökad säkerhet tillsammans med rigorös felvalidering och feedbackfunktioner.Den typiska ramkonstruktionen innehåller startavgränsare, typidentifierare, ramlängder, de faktiska data och kontrollsummor.En sådan montering säkerställer inte bara kommunikation utan hjälper också till att förfina parameterjusteringar och förvärva bekräftelser av paketleveranser.

Utnyttja potentialen i XBEE S2C -modulen

Att ta tag i betydelsen av XBEE S2C -modulen inom nätverksinfrastrukturer berikar den totala prestandan och förbättrar operativa kapaciteter.Denna modul hjälper till att skapa flexibla och effektiva trådlösa nätverk som tillgodoser olika operativa krav.Det fungerar främst i tre specifika roller:

Behärskning av nätverkskoordinering

Koordinatoren utmärker sig för att ställa in och upprätthålla nätverksordning.Det går utöver hanteringsprotokoll och synkronisering för att inkludera konfigurering av nätverksparametrar som kanalval och nätverks -ID, främja en oavbruten kommunikationsatmosfär.I praktiska tillämpningar fungerar koordinatorer ofta som kärnnoden och definierar nätverkets ram och hälsa.Du kan ofta uttrycka effekterna av sakkunnigt kodning av denna enhet för att minska latens och öka data genomströmningen.

Routingfunktioner

Routrar spelar en aktiv roll för att säkerställa kontinuerligt dataflöde över nätverkssektioner.De hanterar inte bara intern dataöverföring utan underlättar också extern kommunikation genom att fungera som Go-Betweens.Denna roll har betydande betydelse i komplexa nätverksinställningar där datadistributionen måste vara effektiv över flera noder.Du kan ofta justera routerinställningar för en idealisk blandning av räckvidd och kraftbevarande, främja nätverkstillväxt och bestående funktionalitet.

Hantering av slutanordningar

Även om de är begränsade i funktioner centrerar slutanordningar för RF -dataöverföring och mottagning.Deras design innehåller ofta energibesparande lägen för att förlänga batteritiden, grundläggande i avlägsna övervakningsfall.Dessa enheter är utformade för att utföra specifika uppgifter i nätverket med minskad komplexitet, vilket säkerställer pålitlighet.En utbredd branschpraxis inkluderar strategiskt hantering av sömn- och väckningscykler för att utöka enhetens drift utan att undergräva dataintegritet.

Finjustering av Pan ID och kanaler

ID Personal Area Network (PAN) är aktivt för att identifiera varje nätverk och kräver noggrann konfiguration för att säkra korrekt enhetsplacering.Att välja från 16 tillgängliga kanaler, vanligtvis hanteras av koordinatoren, används för att minska störningar och stödja nätverkseffektivitet.Du kan ofta diskutera metoder för dynamisk kanalallokering och PAN ID -hantering för att anpassa sig till miljöskift eller nätverksskalning och därmed upprätthålla effektiv kommunikation.

Gränssnitt XBEE S2C med Arduino och Nodemcu för dynamiska IoT -applikationer

Att utforska integrationen av XBEE S2C -moduler med Arduino och Nodemcu öppnar upp en värld av flexibla applikationer i Internet of Things (IoT) Landscape.Denna strävan kretsar vanligtvis kring att skapa distinkta sändare och mottagarkomponenter för att underlätta fluiddatautbyte som påminner om rytmerna i din interaktion.

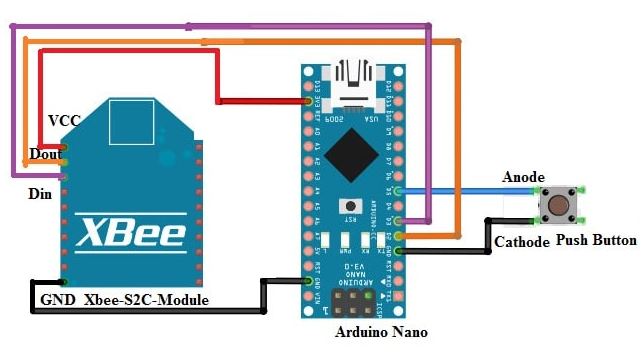

Sändarmodul med Arduino Nano

Att skapa en länk mellan XBEE -modulen och Arduino Nano kräver korrekt anslutning av VCC, GND, DIN och Dout Pins.Den avsiktliga användningen av en push -knapp initierar dataöverföring när den trycks in, en funktion som efterliknar den intuitiva interaktionen som ses i kontrollscenarier.En sådan installation resonerar med vardagliga upplevelser där tryckknappar effektiviserar ditt engagemang i inbäddade system.

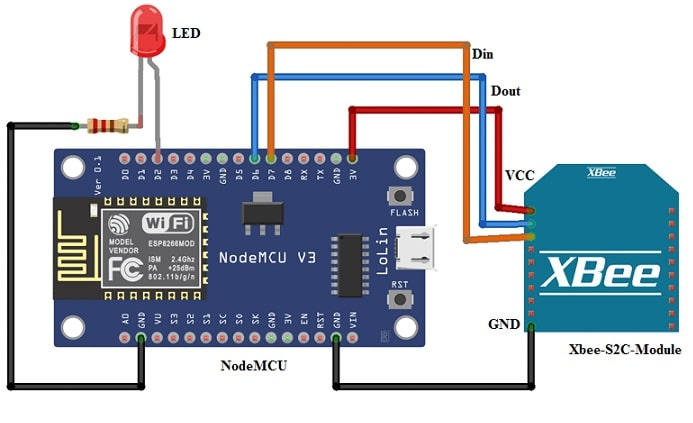

Mottagarsystem med nodemcu

Integration av NodeMCU med XBEE -modulen antar ett liknande anslutningsschema, förstärkt av en LED som fungerar som en statusindikator för datakvitto.Denna konfiguration berikar förståelsen av återkopplingssystem, där LED: s visuella signal speglar felsökningsprocessen i hårdvaruinteraktioner, vilket främjar en lugnande känsla av systemets pålitlighet.

Koda

Den nödvändiga koden för sändaren:

#include “Softwareserial.h”

Softwareserial XBEE (2,3);

int -knapp = 5;

Boolean växel = falsk;// Denna variabel håller reda på alternativa klick på knappen

void installation ()

{

Serie.begin (9600);

pinMode (knapp, input_pullup);

Xbee.begin (9600);

}

void loop ()

{

// när knappen trycks in (GPIO dras låg) Skicka 1

if (DigitalRead (Button) == LOW && TOGGLE)

{

Serial.println (“Slå på LED”);

växel = falsk;

Xbee.write ('1');

försening (1000);

}

// När knappen trycks in en andra gång (GPIO dras låg) Skicka 0

annars om (digitalread (knapp) == low &&! växla)

{

Serie.println (“stäng av LED”);

Växla = true;

Xbee.write ('0');

Den erforderliga koden för mottagaren:

#omfatta

int LED = 2;

int mottagen = 0;

int i;

// för att kommunicera med Zigbee

Softwareserial Zigbee (13,12);

void installation ()

{

Serie.begin (9600);

Zigbee.Begin (9600);

PinMode (LED, utgång);

}

void loop ()

{

// Kontrollera om uppgifterna tas emot

if (zigbee.available ()> 0)

{

mottagen = ZigBee.Read ();

// Om data är 0, stäng av lysdioden

if (mottagen == '0')

{

Serial.println (“Stängande LED”);

DigitalWrite (LED, låg);

}

// Om data är 1, slå på lysdioden

annars om (mottagen == '1')

{

Serial.println (“Slå på LED”);

DigitalWrite (LED, hög);

}

}

De medföljande kodavsnitten visar överförings- och mottagningsprocessen med hjälp av grundkomponenter som tryckknappar och lysdioder.Dessa exempel är gateways för dig som syftar till att reproducera effektiva kommunikationssystem inom IoT-ramar, som liknar de som är anställda i branschstandardmodeller.

Den samordnade driften av två XBEE -moduler stöder oavbruten Zigbee -kommunikation mellan Arduino Nano och Nodemcu.Varje knapptryckning överför data samtidigt som du ger omedelbar feedback genom LED, vilket återspeglar system där försäkran om faktiska data betonas.

Ansökningar

Home Automation och Mesh Networks

XBEE S2C -modulen förbättrar hemmenautomation genom att sömlöst bilda nätnät som ansluter enheter i hushållet.Denna modul hittar sin nisch i inställningar som kräver stabil kommunikation med låg latens, realiserad genom de robusta zigbee-protokollen.Den hittar vanligtvis en plats inom belysnings-, säkerhets- och klimatkontrollsystem och främjar en mer interaktiv och sammankopplad smart hemmosfär.Dess skicklighet för självhelande inom nätnätverket säkerställer servicekontinuitet, även när en nod vacklar, och därmed ökar installationens totala tillförlitlighet och kompetens.

Industriella applikationer och medelstora kommunikation

Inom den industriella världen är XBEE S2C-modulen ett föredraget val för medelstora kommunikation, vilket främjar konsistens i kommunikationsvägar för automatiserade industriella processer.Detta inkluderar övervakning och kontroll av fabriksutrustning, och den trivs i scenarier där hårda miljöer gör trådbundna lösningar mindre genomförbara.Att utnyttja denna modul återspeglar en stigande lutning mot digitalisering, förbättrar industriell effektivitet och minimerar driftstopp.Du kan reflektera över dess potential att återuppfinna traditionell tillverkning genom att integrera den faktiska dataanalysen och övervakning av vaksamhetsutrustning, vilket ger nyfikenhet om dess inverkan på produktiviteten.

Affärsbyggnadsautomation

Modulen utvidgar sin användbarhet till kommersiell byggande automatisering och effektiviserar driften av HVAC -system, belysning och säkerhetsinfrastrukturer.Sådan integration ger dig en chans att uppnå en utmärkt grad av energieffektivitet, i linje med den moderna drivkraften mot miljömedvetande.Dess kommunikationsförmåga underlättar integration med befintliga ramar och stödjer anpassningsförmåga och tillväxt.Händer på erfarenheter från dessa applikationer visar ofta en markant minskning av driftskostnaderna, vilket belyser XBEE S2C -modulens roll för att minska miljöavtrycket för kommersiella anläggningar.

Smarta energisystem

Inom området för smarta energisystem förbättrar XBEE S2C -modulen energihantering och distribution inom smarta rutnät.Det tillåter faktiskt datautbyte mellan energikällor och konsumenter, optimering av energifördelning och minimerar avfall.Du kan ordna användningsanvändning per faktiska prispunkter eller förväntade toppkrav och översätta till anmärkningsvärda energibesparingar.Beväpnad med säkra kommunikationsprotokoll stöder modulen hanteringen av decentraliserade förnybara energikällor, ett steg framåt för att säkerställa hållbara energipraxis för kommande generationer.En sådan utveckling betonar dess potential att granska energiförbrukningsmönster och resonera med globala hållbarhetsmål.
