Adm699Ar Analoga enheter Alternativ, funktioner, applikationer

ADM699Ar från analoga enheter är en pålitlig mikroprocessorövervakningskrets utformad för att hålla elektroniska system igång smidigt.Den övervakar 5V-strömförsörjningen och säkerställer att mikroprocessorn fungerar korrekt genom att tillhandahålla en återställningssignal under uppstoppning, uppstoppning eller lågspänningsförhållanden.Den här artikeln kommer att diskutera ADM699Ar Pinout -konfiguration, funktioner, applikationer och mer.

Katalog

ADM699AR BESKRIVNING

De Adm699ar Från analoga enheter är en pålitlig mikroprocessorövervakningskrets som säkerställer smidig systemdrift genom att övervaka 5V -strömförsörjning och mikroprocessoraktivitet.Den är designad för robust övervakning av strömförsörjning och genererar en återställningspuls under uppstoppning, uppstoppning och lågspännings "bruna ut" -förhållanden, med återställningsutgången förblir funktionell även med VCC så låg som 1V.Dessutom förbättrar den integrerade vakthundstimern systemets tillförlitlighet genom att tvinga en återställning om mikroprocessorn misslyckas med att växla vakthundens ingång inom en 1-sekunders timeout-period.Dess låga tillförselström på 0,6 Ma gör den idealisk för kraftkänsliga applikationer.

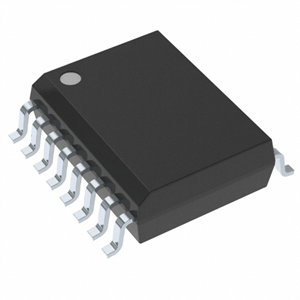

ADM699AR finns i ett 16-ledande SOIC-paket och innehåller ytterligare utgångar som återställning (icke-inverterad) och Watchdog-utgång (WDO).Tillämpningar sträcker sig från mikroprocessorsystem och intelligenta instrument till bilsystem som kräver pålitliga övervakningslösningar.

Placera dina bulkorder idag för att säkerställa högkvalitativa, pålitliga tillsynskretsar för dina projekt!

Adm699Arsalternativ

Alternativ	Tillverkare	Nyckelfunktioner	Använd fall/anteckningar
Adm699Arz	Analoga enheter	Identisk med Adm699Ar;Kraftförsörjningsövervakning och WACKDOG TIMER.	Direkt ersättare med samma funktioner och prestanda.
Max699cwe+	Maxim Integrated	Strömförsörjningsövervakning, vakthundstimer, återställning funktionalitet.	Ett livskraftigt alternativ med liknande kapacitet som Adm699Ar.
Max699ewe+	Maxim Integrated	Jämförbara funktioner, inklusive en vakthundstimer och återställning funktioner.	Lämplig för system som kräver tillförlitlig mikroprocessor tillsyn.
Adm698	Analoga enheter	Strömförsörjningsövervakning, återställningsgenerator, ingen integrerad WACKDOG TIMER.	Ett enklare alternativ om vakthundstimern inte är det nödvändig.
Max691acwe+	Maxim Integrated	Strömförsörjningsövervakning, återställningsfunktionalitet, integrerad WACKDOG TIMER.	Lämplig för applikationer med hög tillförlitlighet med Mikroprocessorövervakningsbehov.

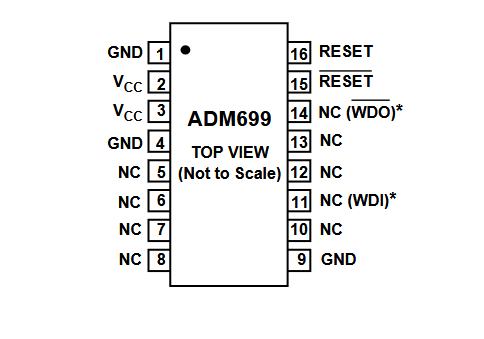

Adm699Ar Pinout -konfiguration

Stiftnummer	Stiftnamn	Beskrivning
1	Gard	Markanslutning för enheten.
2	Vcc	Strömförsörjningsingång (vanligtvis +5V).
3	Vcc	Strömförsörjningsingång (vanligtvis +5V).
4	Gard	Markanslutning för enheten.
5	Nc	Inte ansluten internt (ingen anslutning).
6	Nc	Inte ansluten internt (ingen anslutning).
7	Nc	Inte ansluten internt (ingen anslutning).
8	Nc	Inte ansluten internt (ingen anslutning).
9	Gard	Markanslutning för enheten.
10	Nc	Inte ansluten internt (ingen anslutning).
11	NC (WDI*)	Watchdog Input (WDI), används för att övervaka mikroprocessor aktivitet.
12	Nc	Inte ansluten internt (ingen anslutning).
13	Nc	Inte ansluten internt (ingen anslutning).
14	NC (WDO*)	Watchdog Output (WDO), indikerar en Timeout för vakthund händelse.
15	ÅTERSTÄLLA*	Aktiv låg återställningsutgång, används för att återställa mikroprocessor.
16	ÅTERSTÄLLA	Aktiv hög återställning, används för att återställa mikroprocessor.

Adm699Ar Functional Block Diagram

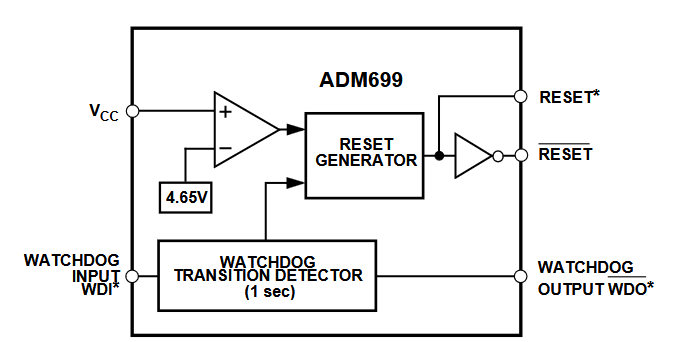

Det funktionella blockschemat för ADM699AR visar sin interna struktur och drift som en tillsynskrets.I kärnan är återställningsgeneratorn ansvarig för att producera nödvändiga återställningssignaler (återställning och återställning*), vilket säkerställer tillförlitlig mikroprocessordrift under uppstoppning, uppstoppning eller spänningsfluktuationer.Den integrerade komparatorn övervakar VCC-strömförsörjningen och utlöser en återställning när spänningen sjunker under den exakta 4.65V-tröskeln och därmed förhindrar systeminstabilitet under "brun-out" -förhållanden.

Dessutom övervakar vakthundövergångsdetektorn aktiviteten hos mikroprocessorn genom WDI (Watchdog Input).Om inga övergångar inträffar på WDI-linjen inom tidsperioden på 1 sekunder, signalerar den återställningsgeneratorn att hävda en återställning.Denna mekanism säkerställer att systemet kan återhämta sig från programvarusnänger eller kraschar.Diagrammet belyser också WDO* (WACKDOG Output), som ger en utsignal för att indikera vakthundhändelser, vilket ytterligare förbättrar systemdiagnostiken och tillförlitligheten.

Adm699Ar Application Circuit Diagram

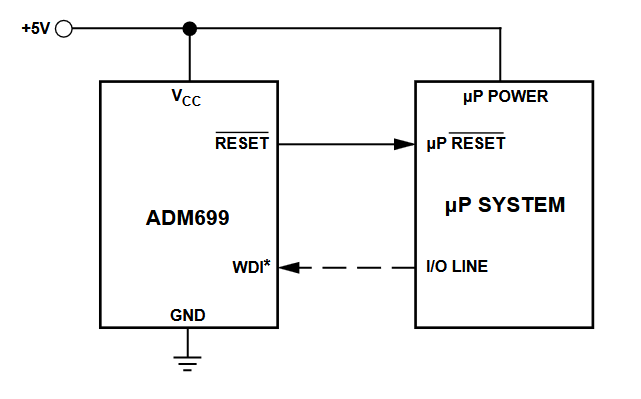

ADM699AR: s applikationskrets för ADM699.Kretsen ansluter VCC -tillförseln (+5V) till ADM699Ar för att övervaka systemets strömförsörjningsspänning.Återställningsutgången från ADM699Ar är kopplad till mikroprocessorsystemets återställningslinje.Denna anslutning säkerställer att mikroprocessorn får en korrekt återställningssignal under uppstoppning, uppstoppning eller när leveransspänningen sjunker under en säker tröskel och skyddar systemet från oberäkneligt beteende.

Dessutom ansluter WDI (WACKDOG -ingången) PIN till mikroprocessorns I/O -linje.Denna installation gör det möjligt för ADM699Ar att övervaka mikroprocessorns aktivitet.Om mikroprocessorn misslyckas med att växla i I/O -linjen inom den förinställda vakthundens timeout -period, hävdar ADM699Ar en återställningssignal och skyddar systemet från fel på felaktiga mjukvarufel eller kraschar.Denna konfiguration säkerställer tillförlitlig drift och förhindrar systemfel under onormala förhållanden.

Adm699Ar -funktioner

• Överlägsen uppgradering för MAX699 - ADM699AR fungerar som ett överlägset alternativ till MAX699, och erbjuder förbättrade funktioner som ytterligare vakthundutgångar och förbättrad tillförlitlighet för kritiska tillämpningar.

• Garanterad återställningstillstånd med VCC = 1 V - Med en garanterad återställningstillstånd ner till en VCC på 1 V, säkerställer Adm699Ars systemtillförlitlighet även under allvarliga effektförhållanden, och skyddar känsliga mikroprocessorer.

• Låg 0,6 mA tillförselström - ADM699Ars effektiva design fungerar med en låg tillförselström på bara 0,6 Ma, vilket gör det till ett idealiskt val för kraftkänsliga applikationer utan att kompromissa med prestanda.

• Precision 4.65 V spänningsmonitor - Dess exakta 4,65 V -spänningsövervakning säkerställer exakt detektering av undervolsteringsförhållanden, vilket gör att snabba korrigerande åtgärder kan upprätthålla systemstabiliteten.

• Power OK/återställningstidsfördröjning -ADM699Ar ger en inbyggd återställningstidsfördröjning på cirka 280 ms, vilket gör att system kan stabilisera under power-up eller återhämtningsfaser.

• Vakthundstimer - Integrerad med en 1-sekunders vakthundstimer, ADM699AR säkerställer kontinuerlig systemdrift genom att övervaka mikroprocessoraktivitet och hantera potentiella fel.

• Minimikomponentantal - ADM699Ar förenklar kretskonstruktionen genom att minimera externa komponentkrav, vilket sparar både utrymme och kostnader i komplexa system.

• Prestanda som anges över temperaturen - Designad för tillförlitlig drift över ett brett temperaturintervall, ADM699AS upprätthåller konsekvent prestanda i olika miljöer, vilket säkerställer lämplighet för industriella och fordonsapplikationer.

ADM699AS -specifikationer

Produktattribut	Värde
Tillverkare	Analog Devices, Inc.
Tröskel	4.65V
Typ	Enkel återställning/power-on-återställning
Leverantörspaket	16-SOIC
Förpackning / fodral	16-SOIC (0,295 ", 7,50 mm bredd)
Paket	Rör
Produktion	Push-pull, push-pull
Driftstemperatur	-40 ° C ~ 85 ° C (TA)
Antalet övervakade spänningar	1
Återställning av timeout	140ms minimum
Återställa	Aktiv hög/aktiv låg
Monteringstyp	Ytfäste
Basproduktnummer	Adm699

Adm699Ar

• Mikroprocessorsystem - ADM699AR säkerställer tillförlitlig drift i mikroprocessorsystem genom att övervaka strömförsörjningen och tillhandahålla en återställningssignal under undervoltage eller effektinstabilitet.Dess vakthundstimer säkerställer vidare systemintegritet genom att upptäcka och adressera mikroprocessorfel.

• Datorer - I datorsystem tillhandahåller ADM699Ars övervakning av strömförsörjning och återställning.Det skyddar mot oväntade avstängningar eller operativa fel orsakade av lågspännings- eller systeminaktivitet, vilket förbättrar den totala tillförlitligheten.

• Kontrollerare - För industriella och automatiserade styrenheter erbjuder ADM699Ar robusta övervakningsfunktioner.Den upprätthåller systemprestanda genom att snabbt återställa styrenheten i händelse av kraftfluktuationer eller vakthundstimerförfaller, vilket förhindrar stillestånd.

• Intelligenta instrument - ADM699AR förbättrar intelligenta instrument genom att säkerställa stabil övervakning av strömförsörjning.Dess låga effektförbrukning och precisionsfunktioner säkerställer konsekvent funktionalitet i kritiska operationer.

• Bilsystem - I bilapplikationer stöder ADM699Ar kritiska mikroprocessorfunktioner genom att övervaka kraft och adressera fel.Dess lågspänningsåterställningskapacitet säkerställer säkerhet och systemintegritet under olika förhållanden.

• Kritisk övervakning av mikroprocessor kraft - ADM699Ar utmärker sig i kritiska kraftövervakningsuppgifter genom att tillhandahålla exakt återställningskontroll och vakthundstiming.Det säkerställer att system fungerar smidigt och återhämtar sig effektivt från kraftrelaterade störningar.

Adm699As dispositionsdimensioner

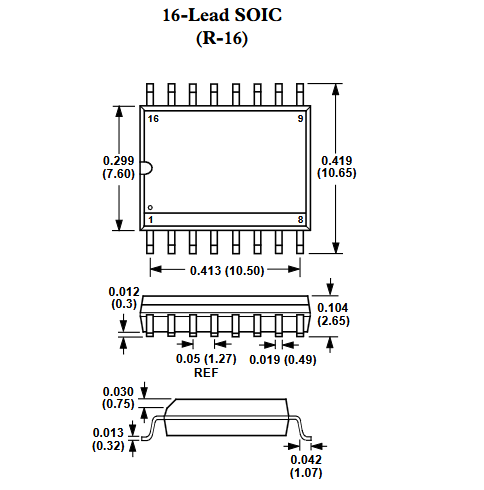

Konturdimensionsdiagrammet för ADM699Ar illustrerar de fysiska dimensionerna i dess 16-ledande SOIC (R-16) -paket, vilket gör det enkelt att integrera i PCB-mönster.Paketet har en total längd på 0,413 tum (10,50 mm) och en bredd på 0,299 tum (7,60 mm).Den totala höjden, inklusive ledningarna, är 2,65 mm.

Ledningarna är fördelade med 1,27 mm 0,05 mm, vilket säkerställer kompatibilitet med standard PCB -fotavtryck.Ledningstjockleken är 0,013 tum (0,32 mm), medan blyspets-till-spetet är 0,042 tum (1,07 mm).Denna kompakta design möjliggör effektiv användning av PCB -utrymme och ger tillräcklig mekanisk stabilitet.

Slutsats

ADM699AR är en enkel och effektiv lösning för att hålla dina elektroniska system pålitliga.Dess funktioner, såsom kraftövervakning, vakthundfunktion och låg kraftförbrukning, gör den idealisk för många applikationer.Dess lilla storlek och enkla integration säkerställer smidig drift i alla design.Om du letar efter en pålitlig och effektiv tillsynskrets är ADM699Ar det perfekta valet.Beställ nu och ta dina projekt till nästa nivå!
