Accelerometerguide: Hur det fungerar, typer, specifikationer och användningsområden

En accelerometer är en liten sensor som hjälper dig att mäta rörelse, vibration, lutning och tyngdkraftens inverkan.I den här artikeln kommer du att lära dig vad en accelerometer är, hur den upptäcker acceleration med hjälp av interna avkänningselement och nyckelspecifikationerna som definierar dess prestanda.Du kommer också att utforska de olika typerna av accelerometrar baserade på avkänningsteknik, mätaxlar och utsignaler.Vanliga applikationer och tydliga jämförelser med andra rörelsesensorer tas också upp.

Katalog

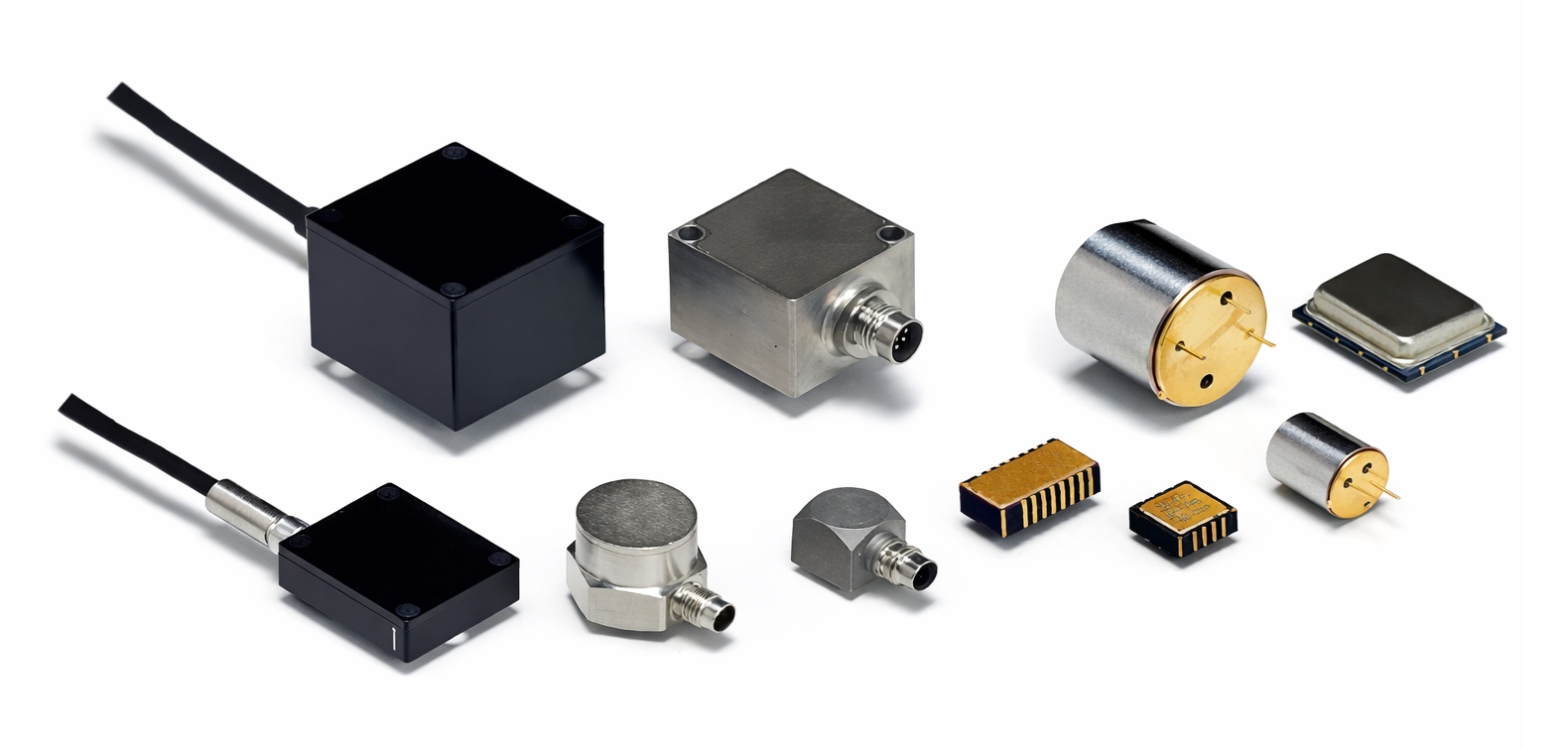

Figur 1. Accelerometrar

Vad är en accelerometer?

En accelerometer är en kompakt elektronisk sensor designad för att upptäcka förändringar i rörelse och orientering genom att känna av accelerationskrafter.Den reagerar på både stadiga och föränderliga krafter som verkar på ett föremål, inklusive rörelse och gravitationseffekter.Accelerometrar är byggda i olika fysiska former, allt från miniatyrenheter på chipnivå till robusta industriella höljen.Deras utdata ger mätbara data som kan tolkas av elektroniska kretsar eller digitala system.

Arbetsprincipen för en accelerometer

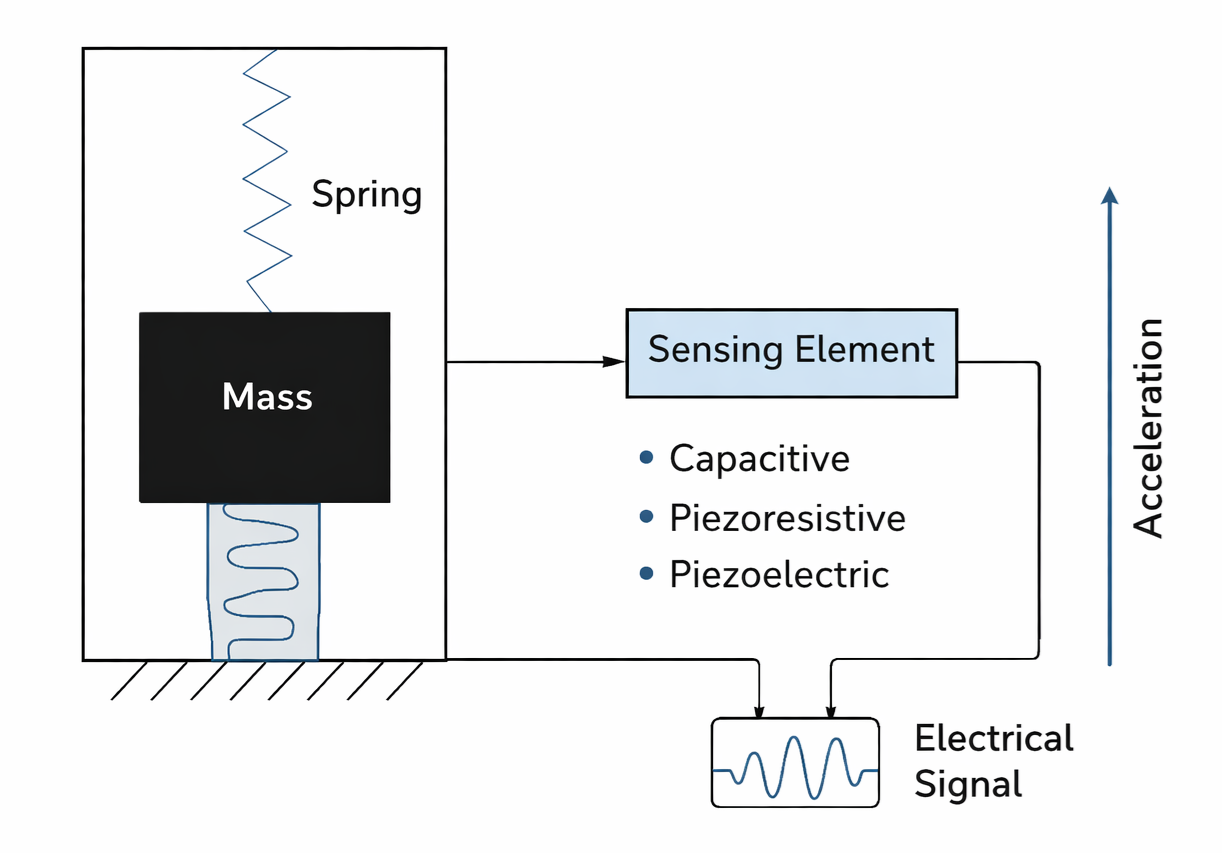

Figur 2. Arbetsprincip för en accelerometer

En accelerometer fungerar genom att känna av rörelsen hos en provmassa när enheten upplever acceleration.Under stationära förhållanden förblir bevismassan i sitt jämviktsläge.När acceleration appliceras får provmassans tröghet att den rör sig i förhållande till sensorramen.Figur 2 illustrerar denna funktionsprincip.När accelerationen verkar på sensorn, avböjer den upphängda massan mot fjäderns återställande kraft.Mängden förskjutning är direkt relaterad till storleken och riktningen av den applicerade accelerationen.

Denna mekaniska förskjutning detekteras av avkänningselementet, som omvandlar provmassans rörelse till en mätbar elektrisk förändring.Beroende på avkänningsmetoden kan denna förändring visas som en variation i kapacitans, resistans eller genererad laddning.Avkänningskretsen bearbetar denna förändring och producerar en elektrisk signal som är proportionell mot den applicerade accelerationen.

Specifikationer för accelerometrar

Specifikation	Beskrivning
Mätning Räckvidd	Vanliga intervall är ±2 g, ±4 g, ±8 g, ±16 g och upp till ±200 g
Känslighet	Typiskt känsligheten är 1 mV per g till 1000 mV per g
Upplösning	Upplösning varierar från 8 bitar till 24 bitar beroende på ADC-typ
Utgångstyp	Finns som analog spänning eller digital I2C och SPI
Axis Mätning	Enkel axel, dubbelaxlig eller treaxlig avkänning
Bandbredd	Frekvens bandbredden sträcker sig från 10 Hz till 5000 Hz
Frekvens Svar	Platt svar inom det nominella bandbreddsintervallet
Bullerdensitet	Typiskt ljud densiteten är 20 µg per √Hz till 300 µg per √Hz
Noll g Offset	Offset fel är typiskt ±20 mg till ±100 mg
Linjäritet	Linjäritet felet är mindre än ±0,5 procent av full skala
Korsaxel Känslighet	Tväraxel känsligheten är under 2 procent
Drift Spänning	Tillförsel spänningen varierar från 1,8 V till 5,5 V
Aktuell Konsumtion	Låg effekt modeller förbrukar 1 µA till 500 µA
Drift Temperatur	Standard intervallet är -40 °C till +85 °C
Chock Överlevnad	Chock tolerans varierar från 2000 g till 10000 g
Utdata Betygsätt	Datahastighet sträcker sig från 1 Hz till 10 kHz
Gränssnitt Protokoll	Digitala typer stöder I2C, SPI eller UART
Pakettyp	Vanligt paketen inkluderar LGA, QFN och DIP
Storlek	Typiskt sensorstorleken är 2 mm × 2 mm till 5 mm × 5 mm
Kalibrering	Fabrik kalibrerad för känslighet och offset
Monteringstyp	Ytmontering eller genomgående hålmontering
Noggrannhet	Sammantaget noggrannheten är vanligtvis ±1 procent till ±5 procent
Drift	Temperatur avdriften är mindre än 0,01 g per °C
Svarstid	Svarstid är under 1 ms
EMI Motstånd	Designad för att motstå industriellt elektromagnetiskt brus

Typer av accelerometrar baserade på avkänningsteknik

Kapacitiva accelerometrar

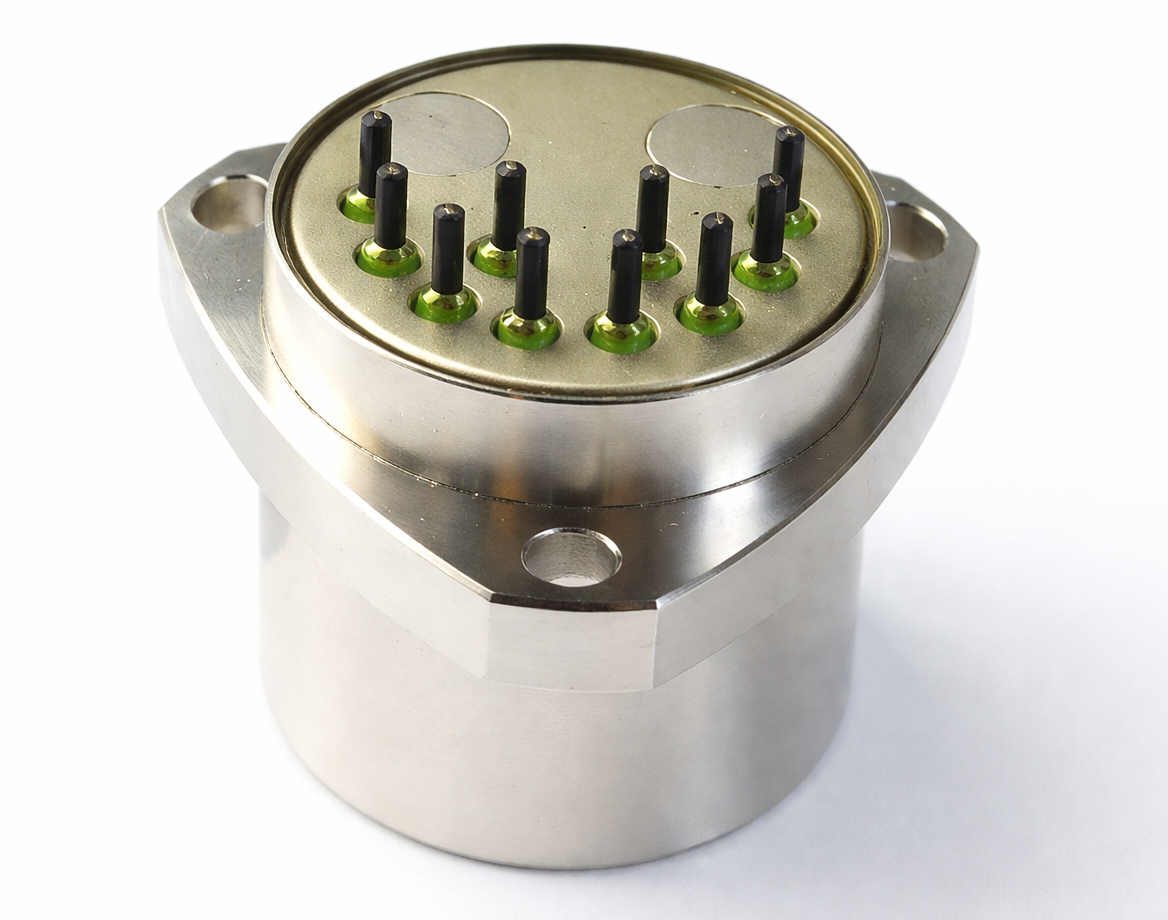

Figur 3. Kapacitiv accelerometer

Kapacitiva accelerometrar förlitar sig på förändringar i kapacitans orsakade av rörelsen av en mikroskalig provmassa inuti sensorstrukturen.Deras design möjliggör exakt detektering av små accelerationsförändringar med utmärkt repeterbarhet.Dessa accelerometrar är väl lämpade för lågfrekventa och statiska mätningar som lutning och orientering.Deras kompakta storlek och låga strömförbrukning gör dem idealiska för inbyggda och bärbara elektroniska system.

Piezoelektriska accelerometrar

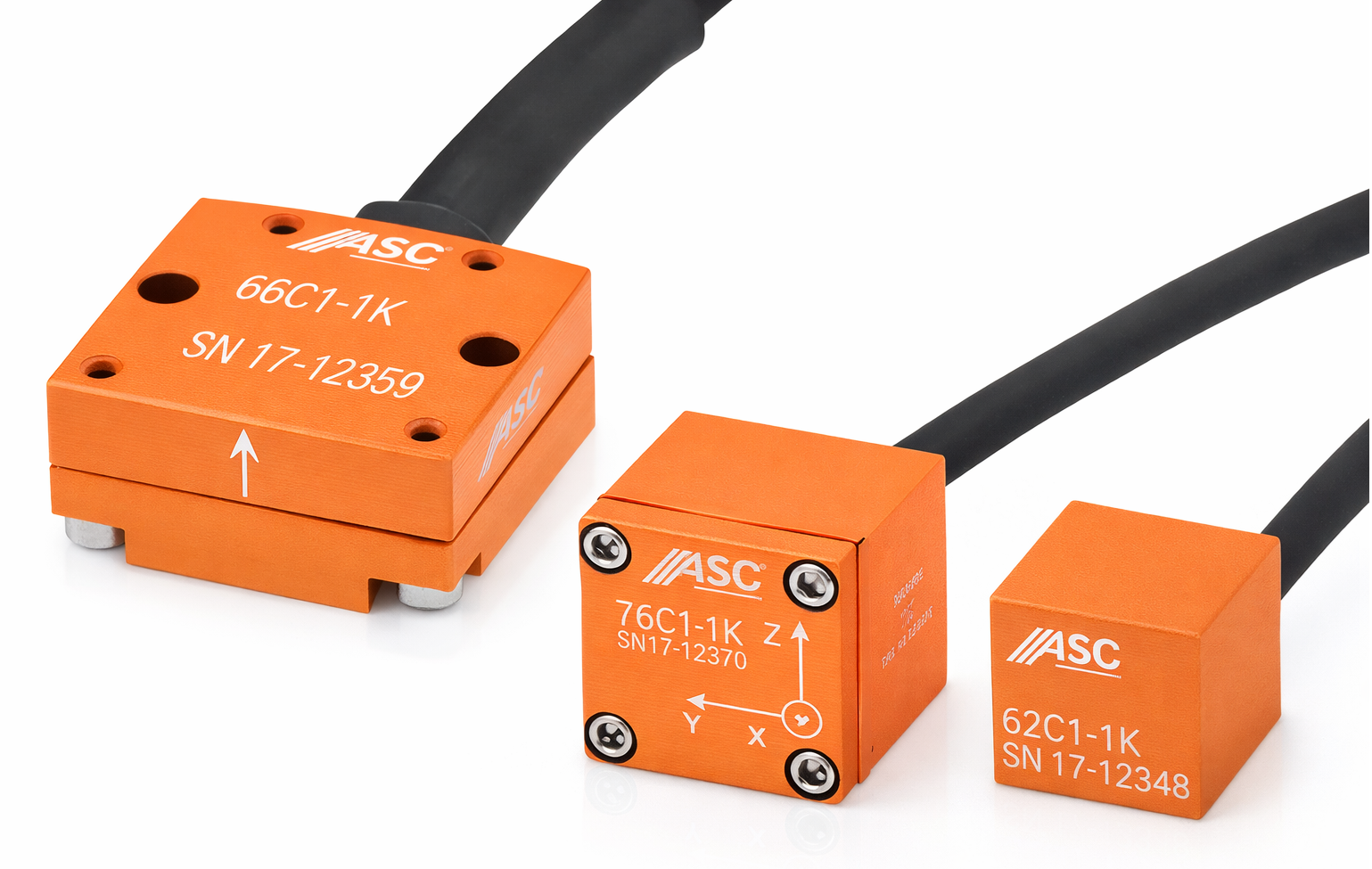

Figur 4. Piezoelektrisk accelerationsmätare

Piezoelektriska accelerometrar genererar en elektrisk signal när de utsätts för mekanisk påkänning inducerad av acceleration.De är särskilt effektiva för att fånga snabba rörelser och högfrekventa vibrationer med minimal signalförvrängning.På grund av sin funktionsprincip reagerar de inte på konstant eller mycket långsamt föränderlig acceleration.Dessa sensorer används ofta i miljöer där vibrationsanalys och dynamisk respons är viktiga.

Piezoresistiva accelerometrar

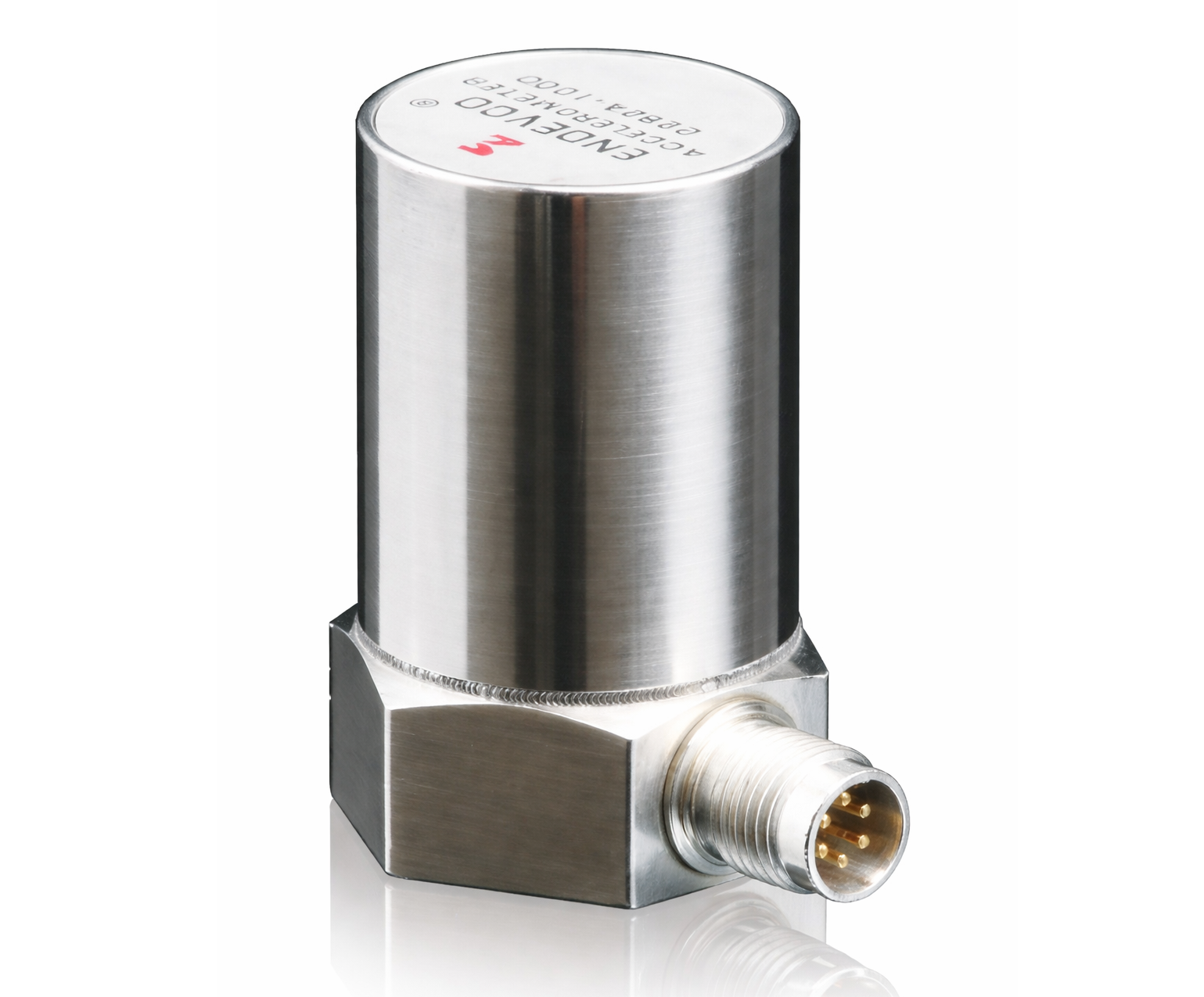

Figur 5. Piezoresistiv accelerometer

Piezoresistiva accelerometrar detekterar acceleration genom att övervaka resistansförändringar i ansträngda avkänningselement.Deras robusta konstruktion gör att de tål starka mekaniska stötar och tuffa driftsförhållanden.Till skillnad från vissa andra tekniker kan de fungera tillförlitligt över breda temperaturområden.Detta gör dem lämpliga för krävande applikationer där hållbarhet och slagtålighet krävs.

Typer av accelerometrar baserade på axelmätning

Enkelaxliga accelerometrar

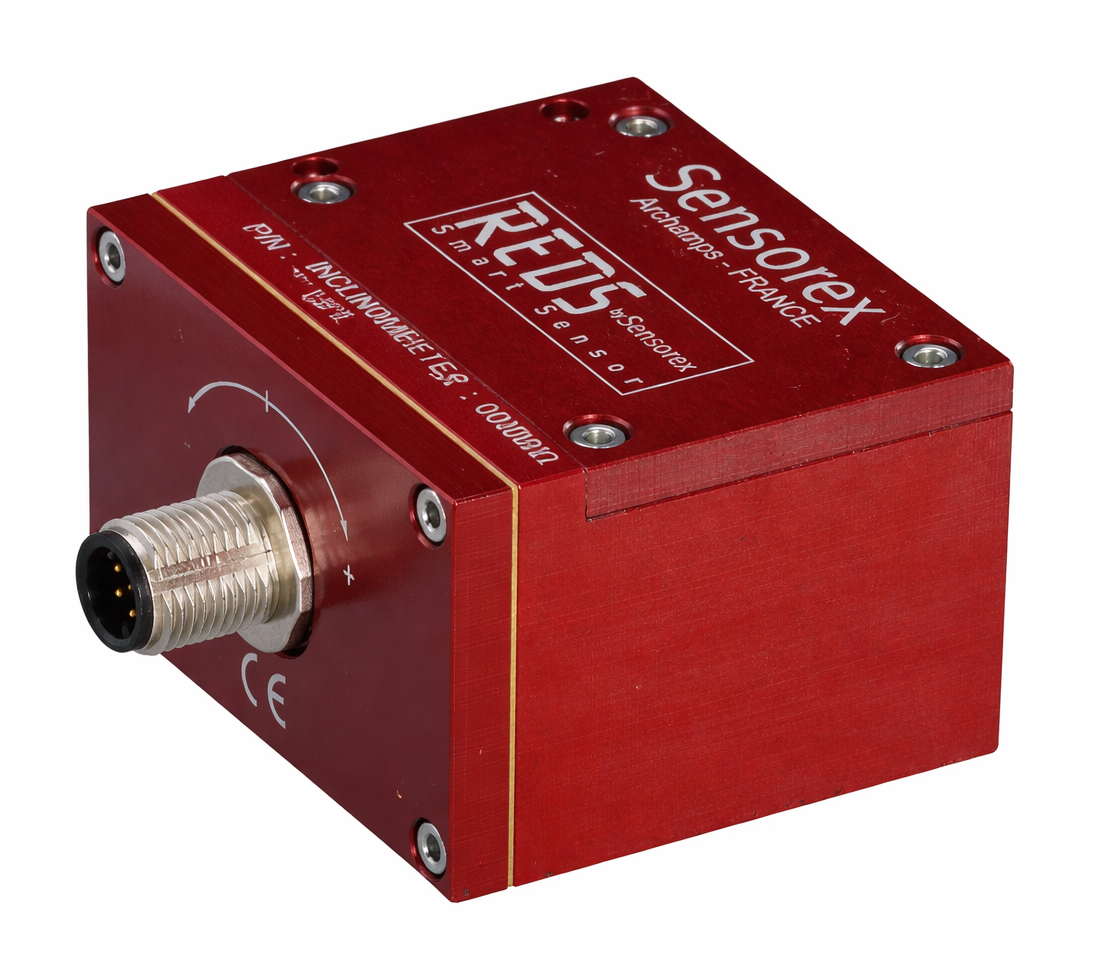

Figur 6. Enkelaxelaccelerometer

Enaxliga accelerometrar mäter acceleration längs en fast riktning.De används vanligtvis där rörelse är begränsad till en känd orientering eller linjär bana.Deras enkla design gör dem kostnadseffektiva och lätta att integrera.Dessa sensorer väljs ofta för enkla övervakningsuppgifter med minimal riktningskomplexitet.

Dubbelaxliga accelerometrar

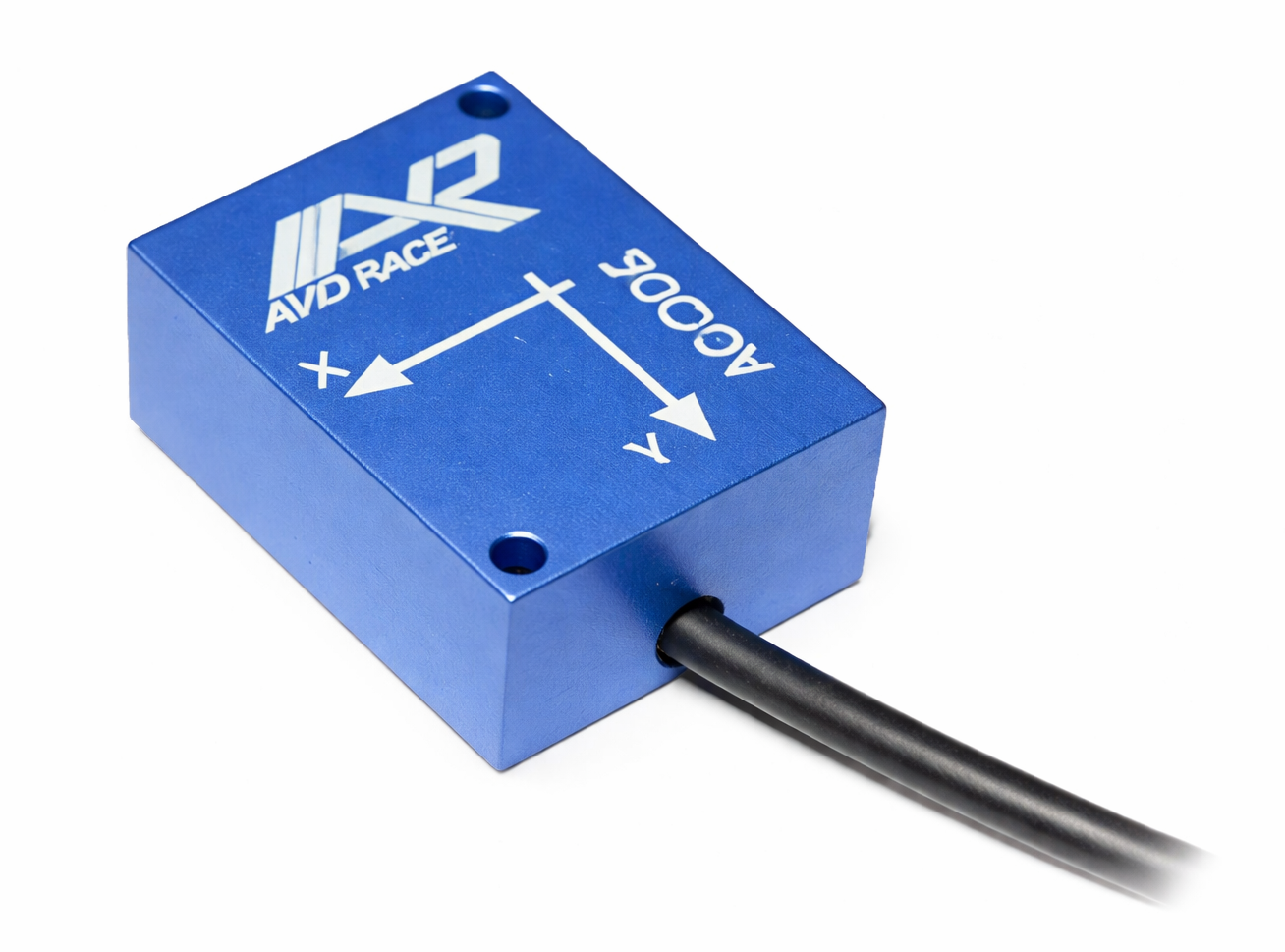

Figur 7. Dubbelaxlig accelerometer

Dubbelaxliga accelerometrar mäter acceleration längs två vinkelräta riktningar inom samma plan.Denna förmåga tillåter detektering av kombinerade rörelser såsom lutning och plan rörelse.De erbjuder mer rumslig information än enaxliga sensorer samtidigt som de bibehåller relativt enkel signalbehandling.Dubbla axlar används ofta där tvådimensionell rörelsespårning är tillräcklig.

Triaxiala (3-axliga) accelerometrar

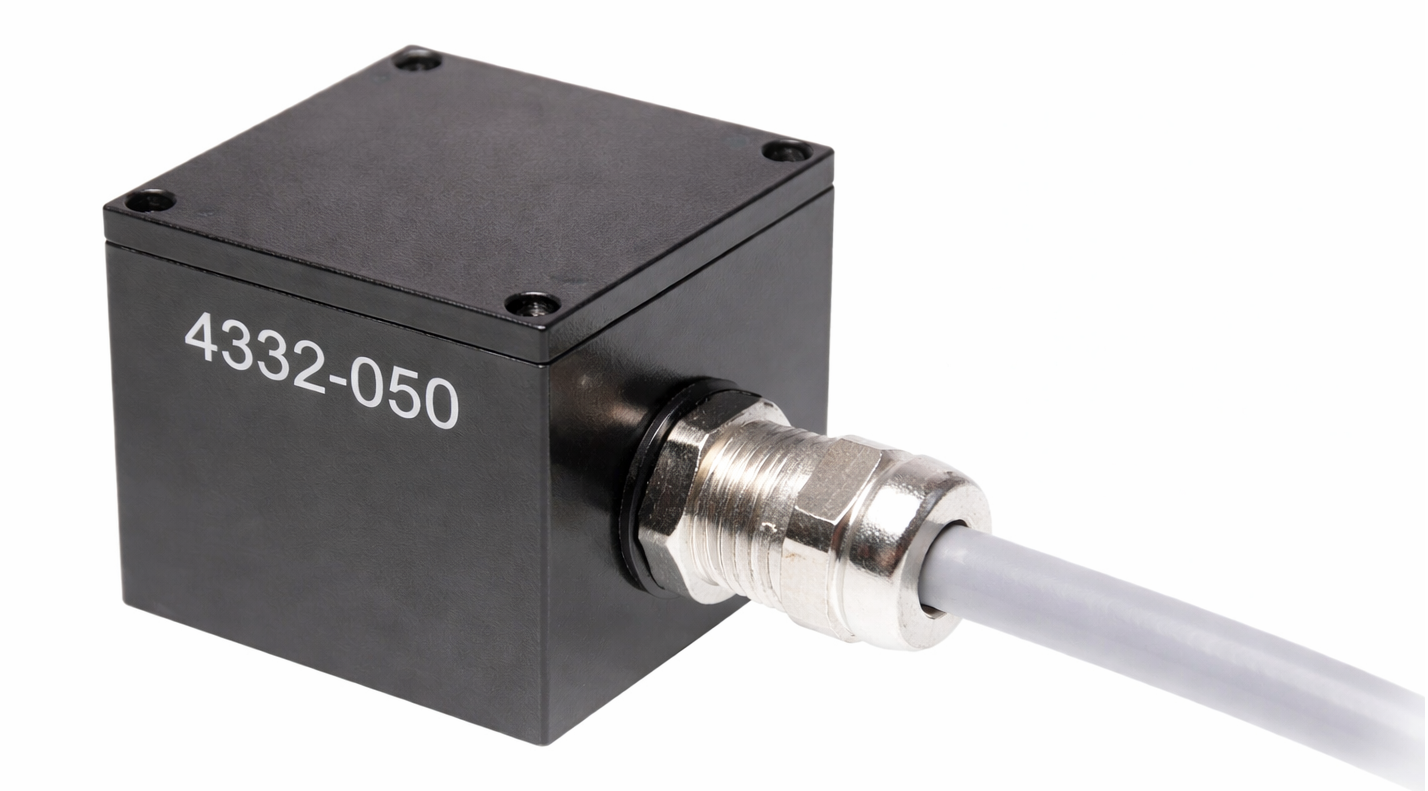

Figur 8. Triaxiell (3-axlig) accelerometer

Triaxiala accelerometrar mäter accelerationen samtidigt längs tre ortogonala axlar.Detta möjliggör fullständig rumslig rörelsedetektering oavsett sensororientering.De förenklar systemdesignen genom att eliminera behovet av flera enaxliga sensorer.Triaxiala accelerometrar används i applikationer som kräver full rörelsemedvetenhet och orienteringsspårning.

Typer av accelerometrar baserade på utgångstyp

Analoga accelerometrar

Analoga accelerometrar producerar en kontinuerlig spänningssignal som varierar direkt med accelerationen.Denna utgång tillåter övervakning med minimal intern bearbetning.Signalkvaliteten kan dock påverkas av externt elektriskt brus och långa kabellängder.Noggrann signalkonditionering krävs ofta i precisionsapplikationer.

Digitala accelerometrar

Digitala accelerometrar levererar accelerationsdata i digitalt format med hjälp av standardiserade kommunikationsprotokoll.Detta minskar känsligheten för brus och förenklar dataöverföringen över längre avstånd.Många digitala accelerometrar har interna filtrerings- och kalibreringsfunktioner.Deras strukturerade utdata gör dem väl lämpade för direkt integration med digitala styrsystem.

Tillämpningar av accelerometrar

1. Konsumentelektronik

Accelerometrar används i smartphones och bärbara enheter för att upptäcka rörelser och enhetens orientering.De tillåter skärmrotation, stegräkning och rörelsebaserade funktioner.

2. Bilsystem

I fordon upptäcker accelerometrar plötsliga hastighetsförändringar vid olyckor.De hjälper till att utlösa krockkuddar och stödjer säkerhetssystem som stabilitet och vältkontroll.

3. Industriell övervakning

Accelerometrar mäter vibrationer i maskiner som motorer och pumpar.Detta hjälper till att hitta problem tidigt och förhindrar oväntade maskinfel.

4. Medicinsk och hälsovårdsutrustning

Accelerometrar spårar kroppsrörelser i träningsband och medicinska wearables.De används också för falldetektering och patientaktivitetsövervakning.

5. Flyg och försvar

Accelerometrar hjälper flygplan, drönare och rymdfarkoster att mäta rörelse och riktning.De är viktiga för navigation och flygkontrollsystem.

6. Robotik & Automation

Hos robotar känner accelerometrar av rörelse, lutning och plötsliga stötar.De hjälper till att förbättra balans, kontroll och säker drift.

7. Strukturell och seismisk övervakning

Accelerometrar upptäcker vibrationer i byggnader och broar.De används också för att övervaka markrörelser under jordbävningar.

Accelerometer vs Gyroskop vs Inclinometer

Specifikation	Accelerometer	Gyroskop	Lutningsmätare
Primär mätning	Linjär acceleration	Kantig hastighet	Lutningsvinkel
Uppmätt kvantitet Enhet	Meter per andra kvadrat	Examen per andra	Grad
Typisk mätning Räckvidd	Minus 16 till plus 16 meter per sekund i kvadrat	250 till 2000 grad per sekund	Noll till 360 grad
Statisk mätning Förmåga	Ja	Nej	Ja
Rörelsetyp upptäckt	Översättning och vibrationer	Rotation och snurra	Lutning och lutning
Känslighetsnivå	Hög till låg frekvenser	Hög på hög rotationshastigheter	Mycket hög för långsam lutning
Utsignal Typ	Analog eller digitala	Digital	Analog eller digitala
Vanlig provtagning Betygsätt	100 till 5000 hertz	100 till 8000 hertz	10 till 200 hertz
Typiskt brus Densitet	50 mikrog per rot hertz	0,01 grad per sekund per rot hertz	0,001 grad
Drift över tiden	Låg	Hög utan korrigering	Mycket låg
Gravity Referens Användning	Använder gravitation vektor	Använder inte gravitation	Använder gravitation vektor
Strömförbrukning	10 till 300 mikrowatt	1 till 10 milliwatt	5 till 100 milliwatt
Gemensam formfaktor	MEMS-chip	MEMS-chip	Modul eller sensorpaket
Ansökningar	Rörelse avkänning och vibrationsövervakning	Orientering spårning och stabilisering	Utjämning och lutningsövervakning

Slutsats

Accelerometrar fungerar genom att omvandla rörelse till elektriska signaler genom rörelsen av en provmassa.Olika konstruktioner och avkänningstekniker gör att de kan mäta acceleration exakt under olika förhållanden.Antalet mätaxlar och utgångstyp påverkar hur rörelsedata fångas och bearbetas.På grund av sin flexibilitet och tillförlitlighet används accelerometrar i stor utsträckning i hemelektronik, industriella system, fordon, hälsovård och rymdtillämpningar.
