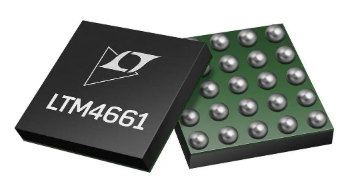

Analoga enheter LTM4661: En kompakt kraftlösning

I dagens snabba elektroniklandskap är kompakta och effektiva kraftlösningar grundläggande för allvarliga applikationer.Analog Devices (ADI) introducerade kraften med linjär LTM4661 μModule® -regulator den 10 april 2018 och omdefinierar Power Management Innovation.LTM4661, som finns i ett litet 6,25 mm x 6,25 mm x 2,42 mm BGA -paket, levererar hög prestanda med minimala rymdkrav.Denna regulator stöder ett brett ingångsspänningsområde på 1,8V till 5,5V och justerbar utgångsspänning från 2,5V till 15V, vilket kräver minimala externa komponenter.Det är idealiskt för bärbar elektronik, RF -system och telekomapplikationer med en låg startspänning på 0,7V och en integrerad DC/DC -styrenhet, MOSFET, induktor och stödkretsar.Den här artikeln undersöker LTM4661: s funktioner och mångsidiga applikationer, vilket visar hur den hanterar moderna designutmaningar.LTM4661 erbjuder dig en kompakt, tillförlitlig lösning för avancerade krafthanteringsbehov, från wearables till telekomtransceärer.

Katalog

LTM4661 specifikation

Särdrag	Beskrivning
Produktnamn	LTM4661
Typ	Synkron steg-up-omkopplingsläge μModule® (Power regulator
Paket	6,25 mm × 6,25 mm × 2,42 mm BGA
Integrerade komponenter	Byte controller, power fets, induktor och allt supportkomponenter
Ingångsspänning	1,8V till 5,5V (ner till 0,7V efter start)
Utgångsspänning	2,5V till 15V (inställd av ett externt motstånd)
Maximal switchström	Upp till 4A
Externa komponenter behövs	Endast bulkingång och utgångskondensatorer
Omkopplingsfrekvens	1MHz
Arkitektur	Dubbelfasens enda utgångsarkitektur
Nyckelfunktioner	- Snabbt kortvarigt svar på linje- och belastningsändringar
	- reducerad utgångs krusningsspänning
Speciallägen stöds	Frekvenssynkronisering, PolyPhase® -drift, Valbar burst -läge drift
Skydd	- True Output -koppling under avstängning
	- Inrush-strömgränsen vid uppstart
	- kortslutning, överspänning och övermätare skydd
Efterlevnad	PB-Free och ROHS-kompatibel

Applikationer av LTM4661

RF -mikrovågsugnförstärkare

I den intrikata världen av RF -mikrovågsförstärkare trivs LTM4661 -regulatorn, där Agile Power Management spelar en nyckelroll.Dess tekniska finjusterar hantering av olika belastningar, vilket säkerställer att dessa förstärkare fungerar med högsta effektivitet och orubblig stabilitet.RF -mikrovågseffektförstärkare utgör ofta grunden för sofistikerade kommunikationsnätverk och kräver kontinuerlig precision för att uppfylla komplexa krav.Integrationen av LTM4661 kan markant höja deras prestanda och ge en produktion som du kan lita på under ögonblick med hög efterfrågan.

Batteridrivna likströmsmotorer

För batteridrivna DC-motorer presenterar LTM4661 sig som en framstående utmanare genom att erbjuda en skicklig utformad kraftlösning som är både kompakt och potent.Sådana motorer finner användbarhet i områden där rymdeffektivitet och pålitlighet håller sväng, som bärbar elektronik eller exakt industriutrustning.När du utnyttjar denna regulator kan du skapa en utsökt balans mellan fysiska dimensioner och effekteffektivitet, vilket förbättrar den operativa hållbarheten och pålitligheten.Dessutom leder den överlägsna energiförvaltningen som den ger till minimerade driftstopp och utökade underhållsintervall.

Tryck på telekomsektorns gränser

Inom telekommunikationsfältet, mestadels för 3,3V busstelekomträndare, säkerställer LTM4661 ökad prestanda och resursförmåga.Dessa sändtagare är avgörande för att säkerställa oavbruten kommunikation och dataflöde, mest i dagens snabbt utvecklande digitala landskap.Regulatorns anpassningsbara utgångsområde och flexibla operativa lägen ger exakt anpassning och uppfyller stränga telekomoperationella krav.

Funktioner i LTM4661

Särdrag	Beskrivning
Komplett lösningsstorlek	<1cm² (Single-Sided PCB) or 0.5cm² (Dual-Sided PCB)
Ingångsspänning	1,8V till 5,5V, ner till 0,7V efter start
Utgångsspänning	2,5V till 15V
Växelström	4A
Driftsläge	Dubbelfasoperation
DC utgångsspänningsreglering	± 3% maximal total över belastning, linje och temperatur
Avstängningsfunktion	Output koppla bort i stängning
Nuvarande ledning	Inrush nuvarande gräns
Frekvenssynkronisering	Extern frekvenssynkronisering
Val av läge	Valbar Burst Mode® -operation
Skyddsfunktioner	Output Ovolage and Overtemperature Protection
Paketdimensioner	6,25 mm × 6,25 mm × 2,42 mm BGA
