Armaturer i elektriska maskiner: Komposition, funktionalitet och avancerade applikationer

Elektriska maskiner är viktiga verktyg i vardagen och i stora branscher.Kärnan i dessa maskiner är ankaret, en viktig del som hjälper till att förvandla elektrisk energi till rörelse eller rörelse till elektrisk energi.Den här guiden dyker djupt in i hur armaturer fungerar i olika maskiner som motorer och generatorer.Det förklarar hur delarna av en armatur fungerar tillsammans för att få maskiner att gå smidigt och effektivt.Genom att bryta ner detaljerna om hur armaturer fungerar belyser den här artikeln hur man får bästa prestanda och spara energi i elektriska maskiner.

Katalog

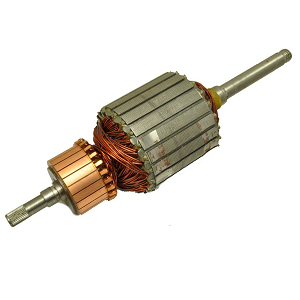

Förståelse armaturer

En armatur är en utmärkt komponent i elektriska maskiner, vilket möjliggör kraftproduktion genom sin interaktion med magnetfält.Beroende på maskinens design kan armaturen antingen rotera eller förbli stationär.Den fungerar inom en zon som kallas luftgapet, där den interagerar med magnetflöde för att producera elektromotivkraft (EMF), vilket i slutändan skapar mekanisk rörelse.Detta magnetfält genereras av antingen permanent magneter eller elektromagneter, trådspolar som blir magnetiska när el rinner genom dem.I vissa maskiner, som dubbelt matade system, kan magnetfältelementet också fungera som en extra armatur, öka kontrollen och energikonverteringseffektiviteten.För optimal prestanda är armaturer noggrant utformade för att hålla sig vinkelrätt mot både magnetfältet och rörelse, kraft eller vridmoment.Denna inriktning maximerar de elektromagnetiska krafterna som driver maskinen.Vanligtvis tillverkade av koppar på grund av dess elektriska konduktivitet, är ankarlindningarna arrangerade för att effektivt generera EMF och konvertera energi.Denna design påverkar direkt maskinens vridmomentutgång, hastighetsreglering och total effektivitet.

En armatur spelar flera roller i elektriska maskiner och påverkar direkt deras effektivitet och funktionalitet.Det viktigaste jobbet är att bära elektrisk ström i ett magnetfält för att producera vridmoment i roterande maskiner eller kraft i linjära.Detta är baserat på elektromagnetisk induktion, där rörelse mellan ankaret och magnetfältet inducerar EMF.Denna EMF driver ström genom ankarlindningarna och skapar en magnetisk kraft som omvandlar elektrisk energi till mekanisk rörelse eller vice versa.I elektriska motorer omvandlar armaturen elektrisk energi till mekanisk kraft.Under denna process verkar den inducerade EMF mot ankarströmmen, känd som Back EMF, vilket hjälper till att reglera hastighet och vridmoment.Omvänt, i generatorer, omvandlar armaturen mekanisk energi till elektrisk energi och visar dess dubbla roll i maskiner som motorer och generatorer.

Elektromotivkraft (EMF) och kraftomvandlingseffektivitet

Produktionen av EMF inom ankaret är bra för kraftkonvertering.Enligt Faradays lag om elektromagnetisk induktion genereras EMF av den relativa rörelsen mellan ankaret och magnetfältet.Efter Lenzs lag motsätter denna EMF förslaget som skapar den.I motorer reglerar denna motsatta EMF, eller rygg EMF, hastighet och vridmoment genom att motverka ingångsströmmen, vilket säkerställer stabil och effektiv drift.När den används i generatorer omvandlar ankaret mekanisk energi till elektrisk kraft.Denna omvandling förbättras av strategiskt utformade lindningar och en välplanerad magnetkrets, som minimerar energiförluster och optimerar energiöverföring.EMF: s polaritet och intensitet beror på magnetfältets styrka och armaturens rotationsriktning, vilket möjliggör exakt kontroll över effektutgången.Denna anpassningsförmåga är behov av variabel hastighet och lastkrav i industriella och förnybara energisystem.

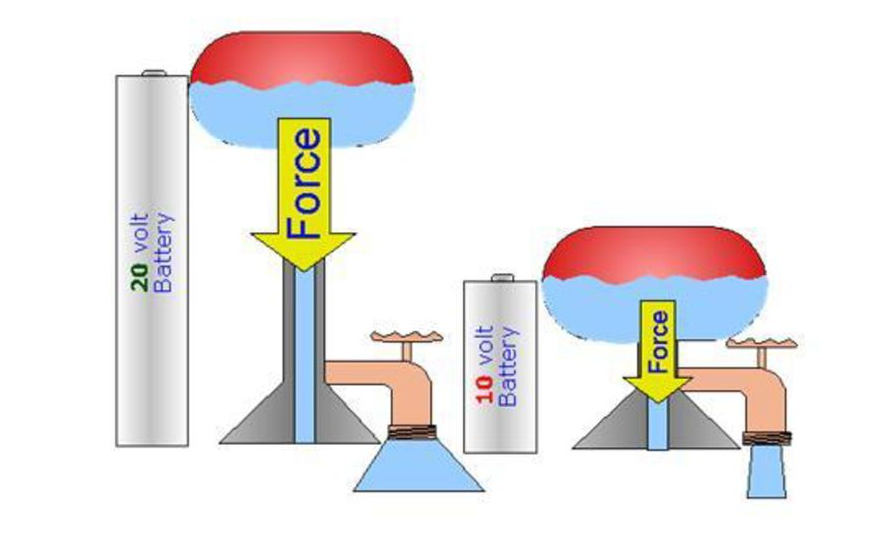

Bild 2. EMF -ekvation och internt motstånd i en krets

Sammansättning av ankarkomponenter

En ankar är en huvuddel av elektriska maskiner, ansvariga för att konvertera elektrisk energi till mekanisk energi och vice versa.Den består av flera huvudkomponenter: armaturkärnan, lindningar, kommutator och axel.Var och en av dessa delar är noggrant utformade för att förbättra maskinens effektivitet, minska effektförluster och säkerställa hållbarhet.Det här avsnittet ger en detaljerad uppdelning av varje komponent och förklarar hur de bidrar till prestandan hos elmotorer och generatorer.

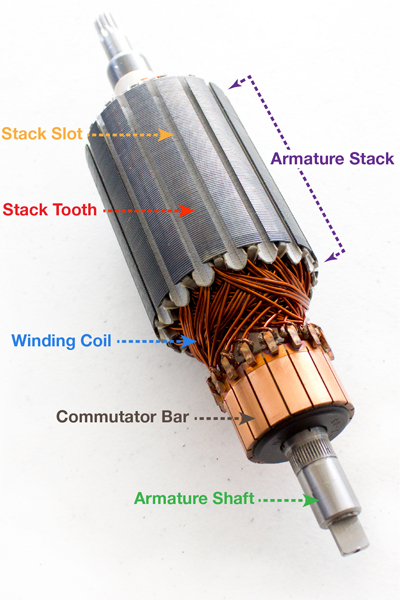

Bild 3. märkt ankarstruktur och delar

Ankarkärna

Armaturkärnan är den magnetiska ryggraden i ankaret.Dess huvudfunktion är att stödja lindningarna och förbättra de magnetiska interaktioner som behövs för energikonvertering.Det är tillverkat av tunna skikt av kiselstål, kallad lamineringar, som är staplade ihop.Denna skiktade struktur minskar virvelströmmar, oönskade cirkulerande strömmar som orsakar energiförlust och överhettning.Genom att begränsa dessa strömmar till varje tunt skikt förbättrar den laminerade designen maskinens energieffektivitet kraftigt.Ett annat viktigt inslag i kärnan är dess förmåga att minimera hysteresförluster.Dessa förluster inträffar när kärnmaterialet upprepade gånger magnetiseras och avmagnetiseras av det växlande magnetfältet.

För att minska detta är kärnan tillverkad av högkvalitativt kiselstål, som har låg hysteresförlustegenskaper.Lamineringarna är försiktigt inriktade, och spåren som håller lindningarna är exakt klippta för att maximera magnetiskt flöde och minimera läckage.I vissa avancerade mönster är spåren snedställda för att minska magnetisk kuggning, en ryckig rörelse som kan uppstå när rotorn anpassar sig till statorns magnetiska stolpar.Denna skeva spårdesign säkerställer en jämnare rotation och minskar vibrationer, vilket leder till tystare och mer pålitlig maskindrift.

Armaturlindningar

Armaturlindningar är ansvariga för att generera elektromotivkraft (EMF) genom att utföra ström genom maskinens magnetfält.Dessa lindningar är gjorda av koppartråd på grund av dess utmärkta elektriska konduktivitet.Ledningarna är försiktigt isolerade för att förhindra kortkretsar och bibehålla lindningens integritet.Arrangemanget av lindningarna inom kärnplatserna är viktigt för att maximera effektiviteten.Det finns två huvudtyper av lindande konfigurationer: Lap Winding and Wave Winding.LAP -lindning används i applikationer som kräver hög ström vid lågspänning.Den ansluter parallellt och ger flera vägar för strömmen, vilket ökar den nuvarande kapaciteten.

Våglindning är bättre lämpad för högspännings, lågströmsapplikationer.Den ansluter i serie, vilket ökar spänningen samtidigt som strömmen håller strömmen.Valet av lindningskonfiguration påverkar direkt maskinens vridmoment, hastighet och spänningsegenskaper, vilket möjliggör anpassning för olika driftsbehov.Placeringen och anslutningen av lindningarna är strategiskt utformade för att optimera magnetfältet och minska potentiella problem som båge och vibrationer.Tekniker som att skeva lindningarna eller använda flera spolar i en enda spår förbättrar prestanda och minimerar elektromagnetisk störning.

Armaturkommutator

Kommutatorn är en viktig komponent i DC -maskiner.Dess huvudroll är att styra det nuvarande flödet genom ankarlindningarna, vilket säkerställer konsekvent mekanisk rotation eller elektrisk utgång.Det består av flera kopparsegment, som är individuellt isolerade från varandra.Dessa segment är anslutna till armaturlindningarna och roterar med axeln.När armaturen roterar växlar kommutatorn riktningen för ström vid exakta stunder.Denna växling håller vridmomentet i motorkonstanten eller utgångsspänningen i generatorens stall.Korrekt timing behövs för att upprätthålla smidig drift och undvika avbrott i kraftflödet.

För att uppnå detta är kommutatorn i par med kolborstar som upprätthåller glidande elektrisk kontakt med de roterande segmenten.Utformningen och underhållet av kommutatorn är bra för att minimera gnistrande och slitage.Högkvalitativ isolering och exakt bearbetning av kopparsegmenten säkerställer hållbarhet och minskar risken för elektriska fel.Regelbundet underhåll måste hålla kommutatorn ren och fri från damm eller skräp, vilket kan störa den elektriska kontakten.Korrekt borstspänning och inriktning bidrar också till längre kommutatorliv och mer pålitlig maskinprestanda.

Ankarsaft

Armaturaxeln är den centrala stödstrukturen för alla roterande delar av ankaret, inklusive kärnan och kommutatorn.Den överför den mekaniska kraften som genereras av motorn eller mottagen av generatorn.Axeln är utformad för att motstå rotationskrafter, vridmoment och vibrationer under drift.Materialval är behovet av axeln, eftersom den måste vara stark, styv och hållbar.Stållegeringar med hög hållfasthet används ofta för att ge det mekaniska stödet samtidigt som en relativt lätt vikt bibehålls för att minska trögheten.Axeln säkerställer också exakt inriktning av de roterande komponenterna för smidig drift och effektiv kraftöverföring.

Eventuell felanpassning kan leda till mekaniska förluster, ökat slitage och potentiella skador på maskinen.För att minimera friktion och slitage stöds axeln av högprecisionslager som möjliggör jämn rotation.Dessa lager väljs noggrant för att hantera de radiella och axiella belastningarna som upplevs under drift.Korrekt smörjning och regelbundet underhåll av dessa lager är bra för att förhindra överhettning och förlängning av axelns livslängd och hela armaturenheten.

Hur en armatur fungerar?

En ankar hjälper till att förändra elektrisk energi till rörelse i motorer eller förändra rörelse till elektrisk kraft i generatorer.Detta händer på grund av elektromagnetisk induktion.Detta innebär att när du flyttar en tråd genom ett magnetfält skapar den en elektrisk kraft (kallad EMF).Armaturen tillverkar sitt eget magnetfält, och detta fält interagerar med magnetfältet från en annan del av maskinen (kallad fältlindningen).Denna interaktion är det som får ankaret att fungera.

Hur armaturen fungerar i motorer?

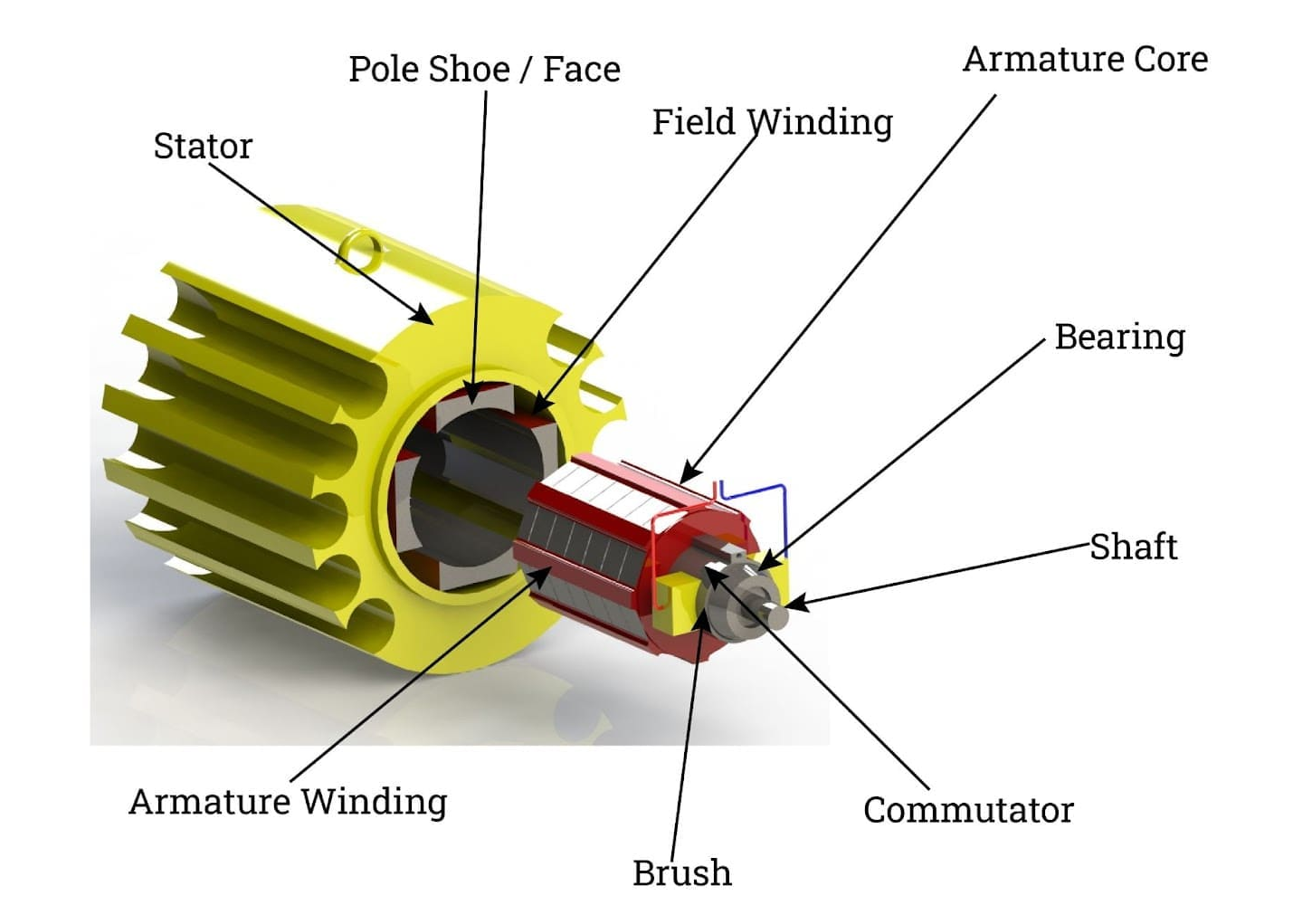

Bild 4. DC Motorstruktur och ankaroperation

I elektriska motorer förändrar ankaret elektrisk energi till rörelse.Det gör detta genom att låta elektrisk ström flyta genom spolar (kallas lindningar) placerade i ett magnetfält tillverkat av statorn.Detta magnetfält kan komma från antingen permanent magneter eller elektromagneter.När strömmen går igenom armaturlindningarna reagerar den med statorns magnetfält och skapar en kraft som får armaturen att snurra.För att hålla ankaret snurrar smidigt används en kommutator och borstar.Dessa delar arbetar tillsammans för att ändra strömmen på rätt tider.Borstarna passerar elektricitet till kommutatorn, som vänder strömmen för att hålla motorn svänger i samma riktning.Denna växling hindrar motorn från att fastna eller snurra på fel sätt.Flemings vänsterregel hjälper till att förklara hur detta fungerar.Det visar att magnetfältets riktning, strömriktningen och den resulterande kraften arbetar tillsammans för att skapa rotation.

Flera saker påverkar hur väl motorn fungerar.Armaturlindningarna är arrangerade för att maximera magnetisk interaktion samtidigt som motståndet minskar, vilket gör energiomvandlingen mer effektiv.Kommutatorn är utformad för att växla strömmen smidigt med minimal gnistrande eller slitage.Att använda material som koppar hjälper till att sänka elektrisk motstånd och förbättrar kraftöverföringen.Moderna motorer har också styrsystem som hanterar aktuella, hastighet och vridmoment.Dessa system tillåter exakta justeringar, vilket gör motorn användbar för ett brett utbud av applikationer, från hushållsapparater till industrimaskiner.

Hur armaturen fungerar i generatorer?

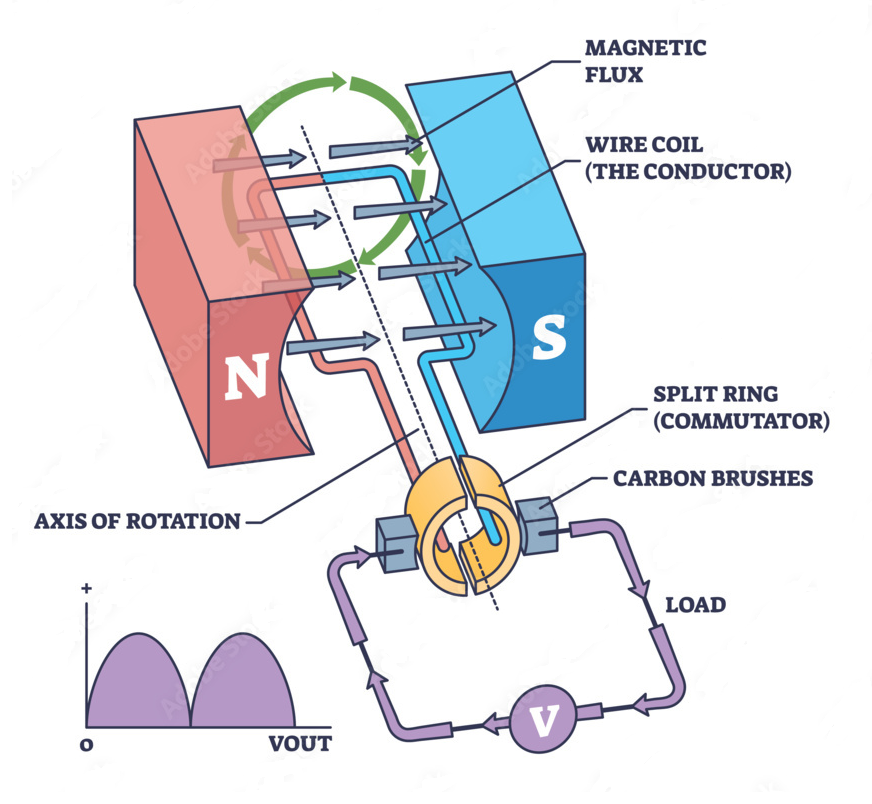

Bild 5. DC -generatordrift med EMF -generering och rättelse

I generatorer gör armaturen motsatsen till vad den gör i motorer: den förändrar rörelse till elektrisk energi.Detta använder också elektromagnetisk induktion.När armaturen snurrar inuti ett magnetfält som gjorts av statorn, skär det genom de magnetiska linjerna och skapar EMF (elektromotivkraft) i dess lindningar.Denna snurrning drivs av något som en turbin eller en motor.Eftersom armaturen rör sig genom att förändra norra och södra magnetiska poler gör det en växlande ström (AC).I DC -generatorer ändrar en kommutator denna AC till likström (DC) genom att byta utgången vid rätt tidpunkter.I AC -generatorer (även kallade växelströmsgeneratorer) förblir utgången som AC, och dess frekvens beror på hur snabbt armaturen snurrar.

Flera saker påverkar hur bra generatorn fungerar.Snabbare rotationshastighet förändrar magnetfältet snabbare och ger mer EMF.Ett starkare magnetfält skapar också mer EMF, vilket ökar kraftuttaget.Lindningarna är arrangerade för att maximera magnetisk interaktion samtidigt som energiförlusten minimeras.Moderna generatorer använder spänningsregulatorer för att upprätthålla stabil spänning och frekvens, vilket är viktigt för enheter som behöver konsekvent kraft.Dessa system justerar magnetfältet för att balansera förändringar i kraftanvändning eller ingångshastighet.

Generatorer är viktiga för att producera kraft och hålla den stadig.Genom att förbättra ankardesignen och lägga till styrsystem kan du göra generatorer mer effektiva och pålitliga.Detta hjälper till att hålla en stabil spänning och frekvens för kraftnät, ge tillförlitlig kraft i förnybara energisystem där kraftkällan ändras och säkerställa säkerhetskopiering för platser som sjukhus och datacenter.Att förbättra hur armaturen fungerar i både motorer och generatorer gör elektriska maskiner mer effektiva, pålitliga och flexibla och möter dagens kraftbehov.

Tekniker i armaturkontroll

Kontroll av ankaret i elmotorer hjälper till att optimera prestanda, särskilt för att reglera hastighet och hantera vridmoment.I DC-motorer begränsar det inbyggda motståndet hos ankaret naturligtvis strömmen och skyddar motorn från elektriska och termiska överbelastningar.För att uppnå mer exakt kontroll över hastigheten och för att anpassa sig till olika operativa behov läggs emellertid externt motstånd till kretsen.Detta justerbara motstånd gör det möjligt för operatörerna att finjustera ankarströmmen, vilket direkt påverkar motorns hastighet och vridmomentegenskaper.

Hastigheten på en likströmsmotor bestäms främst av balansen mellan den bakre elektromotoriska kraften (EMF) och ankarströmmen.Back EMF genereras när motorn roterar inom ett magnetfält, vilket motsätter sig riktningen för ankarströmmen.Detta förhållande kan uttryckas som:

Där:

• 𝑁 = motorhastighet

• 𝐸𝑏 = tillbaka EMF

• 𝐼𝑎 = armaturström

• 𝑅𝑎 = internt ankarmotstånd

För att få bättre kontroll över motorhastigheten införs ett externt motstånd (𝑅𝑐 𝑅𝑐 𝑅𝑐) i ankarkretsen och modifierar ekvationen till:

Detta visar att motorhastigheten är omvänt proportionell mot det totala motståndet i ankarkretsen.Genom att justera 𝑅𝑐 kan det totala motståndet finjusteras, vilket möjliggör exakt hastighetskontroll.

• Ökning av 𝑅𝑐: Detta minskar ankarströmmen, vilket leder till en mindre spänningsfall över motståndet.Som ett resultat ökar den bakre EMF och får motorhastigheten att stiga.

• Minskande 𝑅𝑐: Detta ökar ankarströmmen, vilket resulterar i en större spänningsfall, som sänker baksidan och minskar motorhastigheten.

Denna metod används ofta i både shunt- och serie DC-motorer på grund av dess enkelhet och kostnadseffektivitet.

Armaturlindning och reaktion

Armaturlindning skapar spänning och producerar elektromotivkraft (EMF).Det fungerar med magnetfältet tillverkat av fältlindningen.Detta teamarbete hjälper till att förändra elektrisk energi till mekanisk energi i motorer och mekanisk energi till elektrisk energi i generatorer.För att elektriska maskiner fungerar bättre och håller längre är det viktigt att förstå hur armaturlindning är utformad och hur det fungerar.Det är också viktigt att veta om armaturreaktion, vilket kan orsaka vissa utmaningar.

Armaturlindning

Armaturlindning består av flera spolar av ledande tråd, vanligtvis koppar eftersom den utför elektricitet väl.Dessa spolar placeras försiktigt inuti slots av ankarkärnan.Denna installation maximerar magnetiska interaktionen och minskar flödesläckage, vilket hjälper den elektriska maskinen att fungera mer effektivt.Hur dessa spolar är ordnade bestämmer den lindande typen, vilket i hög grad påverkar maskinens prestanda.

Det finns två huvudtyper av lindande konfigurationer: Lap Winding and Wave Winding.Lap Winding skapar flera parallella vägar för att strömmen ska flyta, vilket gör den lämplig för högström, lågspänningsanvändning, såsom tunga motorer.Däremot förbinder våglindning spolarna i serie, vilket ökar spänningen samtidigt som strömmen håller strömmen.Denna typ är idealisk för högspänning, lågströmsapplikationer som överförande kraft över långa avstånd.För att hålla det elektriska systemet säkert och pålitligt är spolarna väl isolerade för att undvika kortkretsar.De är också anslutna till kommutatorn, som ändrar strömmen på rätt tider, vilket säkerställer ett konsekvent vridmoment i motorer eller stadig spänningsutgång i generatorer.

Det finns också avancerade lindningstekniker, till exempel Distribuerad lindning och koncentrerad lindning.Distribuerad lindning sprider spolarna över flera spår, vilket hjälper till att balansera det magnetiska flödet och minskar elektriskt brus.Å andra sidan, koncentrerade lindningsgrupper spolarna i färre spår, ökar kraftdensiteten och gör maskinen mer kompakt.Att välja rätt lindningskonfiguration och teknik påverkar maskinens effektivitet, vridmoment och stabilitet under drift.

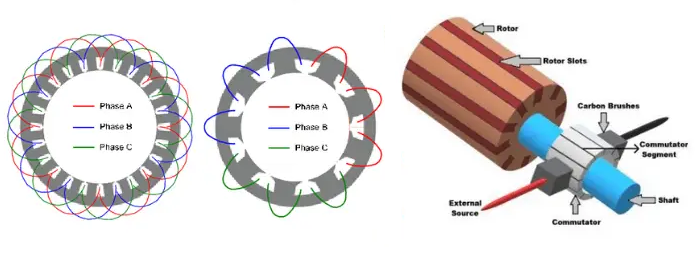

Bild 6. Armaturlindningstyper och magnetisk interaktion

Ankarreaktion

Armaturreaktion inträffar när magnetfältet som skapas av ankarströmmen interagerar med det huvudsakliga magnetfältet som produceras av fältlindningen.Denna interaktion kan antingen stärka eller försvaga huvudfältet, vilket kan leda till problem som snedvridning av magnetfältet eller en minskning av magnetflödet.Dessa förändringar kan påverka elmaskinens prestanda och effektivitet.

I DC -maskiner kan armaturreaktion snedvrida det huvudsakliga magnetfältet, vilket leder till flera problem. Fältförvrängning Ändrar formen på magnetfältet, vilket minskar effektiviteten och orsakar ojämnt vridmoment. Neutralt planskift händer när området utan inducerade EMF -rörelser, vilket gör det svårare att växla strömriktningen smidigt.Denna felanpassning kan orsaka gnistor vid borstarna, vilket kan skada kommutatorn.Dessutom, Flödesförsvagning kan inträffa om armaturens magnetfält motsätter sig huvudfältet, vilket leder till en minskning av det totala flödet och försvagar motorns vridmomentutgång.

Armaturreaktion sker i flera steg.Först skapar fältlindningen ett stadigt magnetfält.När armaturen roterar rör sig den genom detta fält och genererar en EMF som får strömmen att flyta genom ankarlindningarna.Denna ström producerar sitt eget magnetfält, som interagerar med huvudfältet.Denna interaktion snedvrider det viktigaste magnetiska flödet, vilket får det neutrala planet att växla och påverka pendlingsprocessen.Om denna snedvridning inte styrs kan det leda till mer gnistrande på borstarna, lägre effektivitet och ojämn vridmomentproduktion.

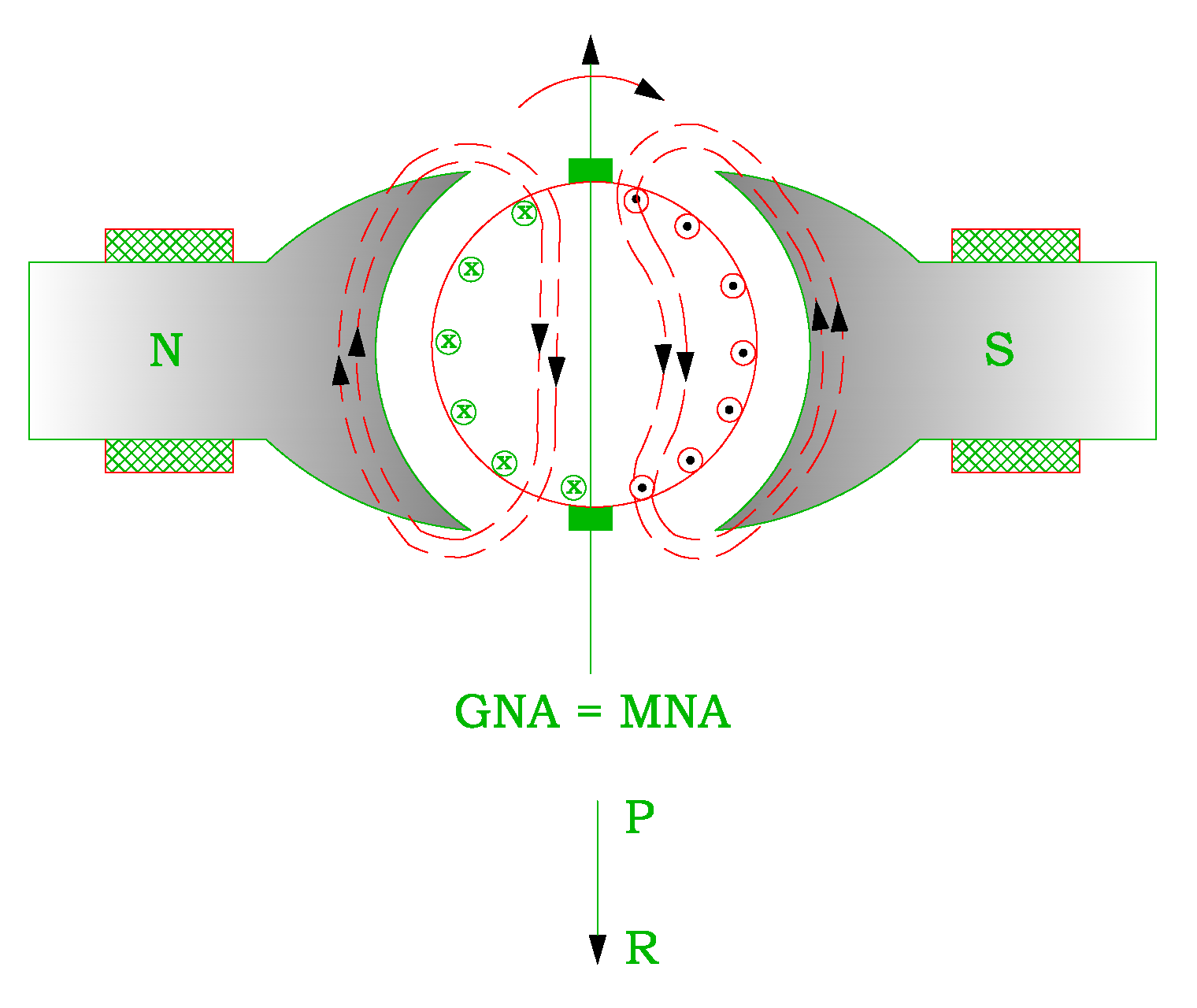

Bild 7. Ankarreaktion i DC -maskinen

Undersökning av ankarförluster

Armaturförluster är en stor faktor som påverkar effektiviteten och prestandan hos elektriska maskiner, inklusive både motorer och generatorer.Dessa förluster inträffar under energikonverteringsprocessen och kan minska den totala systemeffektiviteten.De tre primära typerna av ankarförluster är kopparförlust, virvelströmförlust och hysteresförlust, var och en som är resultatet av distinkta fysiska mekanismer.Att förstå arten av dessa förluster och implementering av strategier för att minimera dem krävs för att optimera prestandan och effektiviteten hos elektriska maskiner.

Kopparförluster

Kopparförlust, även kallad I²R -förlust, sker på grund av det elektriska motståndet i ankarlindningen när strömmen passerar genom den.Detta motstånd producerar värme, vilket leder till kraftförlust och sänker maskinens effektivitet.Mängden kopparförlust ökar snabbt med högre strömnivåer, under tunga belastningsförhållanden.För att minska kopparförluster kan du använda tjockare ledare med större tvärsnittsområden, som har mindre motstånd och gör att mer ström flyter med mindre effektförlust.Ett annat tillvägagångssätt är att använda högledande material som koppar eller till och med silver för specialfall, eftersom de utför elektricitet mer effektivt.

Att utforma den lindande layouten mer effektivt kan minimera längden på ledare, vilket minskar motståndet.Avancerade kylsystem, såsom tvångsluft eller vätskekylning, spelar också en roll genom att sprida värmen som produceras, hålla ankaret vid säkra temperaturer och skydda den slingrande isoleringen från skador.Genom att noggrant välja material, optimera lindningsdesignen och använda effektiva kyltekniker kan kopparförluster minskas.Detta ökar inte bara maskinens effektivitet utan förbättrar också dess totala prestanda och livslängd.

Virvelströmförluster

Eddy -strömförluster inträffar när man ändrar magnetfält skapar cirkulerande strömmar inuti ankarkärnan.Dessa cirkulerande strömmar producerar motsatta magnetfält, som slösar energi som värme och minskar maskinens effektivitet.Mängden virvelströmförlust beror på flera faktorer, inklusive styrkan hos magnetfältet (magnetflödesdensitet), hastigheten vid vilken magnetfältet förändras (frekvensen för flödesomvändning) och tjockleken på kärnskikten (lamineringar).Om dessa strömmar inte styrs kan de orsaka energiförlust och överhettning, vilket påverkar maskinens totala prestanda och hållbarhet.

För att minimera virvelströmförluster utformar många ankarkärnan med tunna, isolerade skikt (lamineringar) magnetiskt stål.Dessa lamineringar ökar elektrisk motstånd mellan lager, vilket gör det svårare för virvelströmmar att flyta och minska energiförlusten.Att välja rätt tjocklek för dessa lager är viktigt eftersom tunnare lamineringar begränsar virvelströmmar mer effektivt, även om de kan vara dyrare och hårda.Att belägga varje laminering med ett högresistensmaterial hjälper också till att blockera virvelströmmar.Använd magnetmaterial med hög elektrisk resistivitet och låg hysteresförlust, som kiselstål, minskar virvelströmmar samtidigt som man bibehåller god magnetisk prestanda.Genom att optimera kärndesignen och välja de bästa materialen kan virvelströmförluster sänkas, vilket leder till bättre effektivitet och prestanda.

Hysteresförluster

Hysteresförluster inträffar eftersom armaturkärnan upprepade gånger magnetiseras och avmagnetiseras när magnetfältet ändrar riktning.Varje gång magnetfältet växlar motstår kärnmaterialet förändringen och använder upp energi som frigörs som värme.Denna ständiga cykel av magnetisering och demagnetisering leder till energiförlust, vilket minskar maskinens totala effektivitet.Mängden hysteresförlust beror på kärnmaterialets magnetiska egenskaper och hur ofta magnetfältet ändrar riktning.Om materialet motstår förändringar i magnetisering starkt, slösas mer energi som värme.På liknande sätt ökar snabbare förändringar i magnetfältet (högre frekvens) hysteresförluster.

För att minimera hysteresförluster använder andra material med låg tvång, som kiselstål, som kräver mindre energi för att ändra sin magnetiska inriktning.Dessa material växlar enkelt magnetiska tillstånd med minimal energiförlust.Material med hög permeabilitet är också effektiva eftersom de tillåter magnetflöde att passera lättare, vilket minskar den energi som behövs för magnetiseringscykler.För AC-maskiner är kornorienterat kiselstål användbart eftersom dess magnetiska domäner anpassar sig mer effektivt, vilket sänker energiförlusten under snabba fältförändringar.Att utforma kärnan med en enhetlig magnetfältfördelning hjälper till att förhindra lokala förluster.Genom att välja rätt material och optimera kärnens design kan hysteresförluster minskas, vilket leder till bättre effektivitet och prestanda i elektriska maskiner.

Armaturdesignöverväganden

Utformningen av en armatur är mycket viktig för hur väl elektriska maskiner som motorer och generatorer arbetar.En bra ankardesign hjälper maskinen att ändra energi effektivt, producera hög effekt och minska energiförluster.Detta innebär att maskinen fungerar bättre, använder mindre el och håller längre.För att göra ankaret så effektivt som möjligt måste flera designfaktorer beaktas.Dessa inkluderar storleken och formen på ankaret, typen av material som används och hur lindningarna är ordnade.Genom att noggrant välja och optimera var och en av dessa detaljer kan armaturen göras för att tillgodose specifika prestandabehov, vilket säkerställer att maskinen går smidigt och effektivt.

Antal slots

Antalet spår i en armaturkärna spelar en roll i hur magnetflödet rör sig, hur effektivt ström flyter och hur stabil lindningen är.Slots håller spolarna på plats och ger stöd, vilket säkerställer att lindningen förblir säker och korrekt isolerad.Att välja rätt antal spår är utmärkt för maskinen att fungera bra.Det ideala platsen beror på några faktorer.För det första är den lindande typen viktig eftersom olika lindningsdesign behöver specifika spårarrangemang för att utföra sitt bästa.För det andra måste antalet poler i maskinen matcha spårräkningen för att hålla det magnetiska flödet balanserat.Slutligen är kraft- och storlekskraven värdefulla för större maskiner behöver vanligtvis fler slots för att hantera högre kraft och spänning.Genom att överväga dessa faktorer kan du hitta det bästa platsen som förbättrar prestandan, upprätthåller stabilitet och uppfyller kraftkraven.Denna noggranna balans hjälper maskinen att köra effektivt och pålitligt.

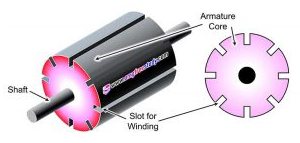

Bild 8. Tvärsnittsvy av armaturkärna och slingrande placering

Fördelar med fler slots

Förbättrad magnetisk flödesfördelning: När det finns fler spår i ankarkärnan kan magnetflödet fördelas jämnare och exakt, vilket minskar reaktansen och minimerar harmonisk störning som annars kan orsaka oönskade vibrationer eller brus;Som ett resultat leder detta till smidigare vridmomentutgång och mer stabil drift av maskinen, vilket förbättrar dess totala prestanda och tillförlitlighet.

Förbättrad strömflödeseffektivitet: Genom att sprida strömmen över ett större antal spår, reduceras den elektriska motståndet och virvelströmförlusterna, vilket innebär att mindre energi slösas bort som värme, vilket i slutändan ökar maskinens totala effektivitet och tillåter den att fungera mer effektivtunder varierande belastningsförhållanden.

Nackdelar med fler slots

Ökad komplexitet och kostnad: Även om att lägga till fler platser kan förbättra prestandan gör det också tillverkningsprocessen mycket mer komplicerad eftersom den kräver mer exakt bearbetning och montering, vilket i sin tur höjer produktionskostnaderna på grund av behovet av avancerad utrustning, ytterligare material och längreproduktionstider.

Vikt- och rymdbegränsningar: Att införliva ett högre antal platser ökar oundvikligen den totala vikten av ankarkärnan och minskar det tillgängliga utrymmet för isolerings- och kylsystem, vilket kan skapa utmaningar i termisk hantering och kan kräva mer avancerade kyllösningar för att förhindra överhettning och säkerställasäker drift.

Läckageflöde och ankarreaktion: Medan fler spår kan förbättra magnetflödesfördelningen, kan de också leda till en ökning av läckageflödet och förstärka ankarreaktionseffekter, vilket kan störa magnetfältet och minska effektiviteten, påverkar maskinens stabilitet och prestanda,särskilt under tunga belastningsförhållanden.

Slitsform

Formen på ankarspåren spelar en roll i hur magnetflödet rör sig, hur mycket läckageflöde inträffar och hur effektivt maskinen fungerar.Spåren är där spolarna placeras, och deras form påverkar magnetfältet och kylningen av maskinen.Det finns två huvudtyper av spårformer: Öppna slots och stängda slotsvar och en med sina egna fördelar och nackdelar.

Öppna slots är lättare att tillverka eftersom de har en enklare design som kräver mindre exakt bearbetning.De tillåter också bättre kylning eftersom den öppna formen förbättrar luftflödet runt spolarna, vilket hjälper till att ta bort värmen mer effektivt.Detta gör öppna slots till ett bra val för maskiner som arbetar vid höga strömmar och behöver effektiv kylning för att förhindra överhettning.Öppna spår ökar emellertid magnetisk motvilja, vilket gör det svårare för det magnetiska flödet att passera genom kärnan.Detta leder till högre läckageflöde, vilket kan minska maskinens totala effektivitet eftersom en del av den magnetiska energin slösas bort.

Stängda spår, å andra sidan, är utformade för att innehålla magnetfältet mer effektivt, vilket minskar magnetisk motvilja och minimerar läckningsflöde.Detta resulterar i bättre effektivitet och högre effekt eftersom mer av den magnetiska energin används effektivt.Emellertid är stängda slots svårare att tillverka på grund av deras komplexa form, vilket kräver exakta bearbetning och högre produktionskostnader.Stängda slots ger mindre kylning eftersom luftflödet är mer begränsat, vilket kan vara en nackdel i högströmmapplikationer som värmeavledning.Trots dessa utmaningar väljs ofta stängda slots för högpresterande applikationer där effektivitet och kraftuttag är viktigare än kylning eller tillverkningskostnader.

Att välja mellan öppna och stängda slots beror på flera faktorer.Effektivitetskraven är en viktig övervägning, stängda slots väljs ut för applikationer som behöver hög effektivitet, såsom elfordon och precision av industriella maskiner, eftersom de minskar läckningsflödet och förbättrar kraftuttaget.Öppna slots är enklare och billigare att producera, vilket gör dem till ett bra val för kostnadskänsliga mönster.Kylbehov är en annan faktor, öppna slots föredras när bättre kylning behövs, till exempel i högströmsmaskiner som genererar mycket värme.Du måste noggrant välja spårformen genom att analysera maskinens operativa krav och prestandamål.De måste balansera behovet av hög effektivitet, effektiv kylning och hanterbar tillverkningskomplexitet.Detta handlar ofta om att använda datorsimuleringar för att förutsäga hur olika spårformer kommer att påverka prestanda och effektivitet under olika driftsförhållanden.

Lindningstyp

Att välja rätt lindningstyp för en armatur behövs eftersom den direkt påverkar maskinens spänning, aktuell hantering, kraftuttag och effektivitet.Lindningskonfigurationen bestämmer hur elektrisk energi omvandlas till mekanisk kraft och vice versa.Det finns två huvudtyper av lindningar som används i elektriska maskiner: Lap Winding and Wave Winding, var och en utformad för specifika applikationer och prestandakrav.

LAP-lindning är utformad för att tillhandahålla flera parallella vägar för strömflöde, vilket gör den lämplig för högström, lågspänningsapplikationer.Denna typ av lindning används ofta i tunga motorer, såsom de i industriell utrustning och dragsystem, där högt vridmoment i låga hastigheter behövs.Eftersom spolarna är anslutna parallellt, kan lindning hantera stora strömmar utan överhettning, vilket förbättrar maskinens hållbarhet och prestanda under tunga belastningar.Denna konfiguration producerar emellertid lägre spänning, vilket gör den mindre lämplig för långdistansöverföring eller högspänningsapplikationer.

Vågslindning ansluter å andra sidan spolarna i serie, vilket ökar spänningen och minskar strömmen genom varje spole.Detta gör att våglindning är idealisk för högspänning, lågströmsapplikationer, såsom generatorer och kraftöverföringssystem som måste skicka el över långa avstånd.Våglindning ger också bättre pendling, vilket innebär en jämnare strömbrytare vid borstarna eftersom seriens anslutning säkerställer en jämnare fördelning av strömmen.Detta minskar risken för att gnista vid borstarna och ökar maskinens effektivitet och livslängd.Vågslindning är emellertid mer komplex att designa och tillverka jämfört med varvlindning, vilket kan öka produktionskostnaderna.

När du väljer en slingrande typ vill du tänka på några viktiga saker.Om du behöver högt vridmoment med låga hastigheter är laklindning ett bra val eftersom det hanterar höga strömmar väl.Å andra sidan, om du letar efter hög hastighet och högspänning, är våglindning bättre eftersom dess serieinställningar fungerar bra för det.Det ger dig också smidigare pendling, vilket betyder mindre gnistrande och mindre slitage på borstarna.Våglindning hjälper till att minska harmonisk distorsion och ökar effektiviteten, särskilt i högspänningssituationer.För att ta reda på det bästa alternativet kan du använda modellerings- och simuleringsverktyg för att se hur varje lindningstyp påverkar effekt, effektivitet, pendling och harmonisk distorsion.Genom att väga alla dessa faktorer kan du välja den lindningsinställningen som passar dina behov bäst, se till att din maskin går smidigt, effektivt och kostnadseffektivt.

Ledarstorlek

Storleken på ledaren som används i ankarlindningen är en annan faktor eftersom den direkt påverkar strömtätheten, kopparförluster och värmeproduktion.Större ledare har lägre elektrisk motstånd, vilket innebär att de minskar kopparförluster och genererar mindre värme.Detta gör dem idealiska för högströmmapplikationer där effektivitet och hållbarhet är viktiga.Att använda större ledare ökar emellertid också den totala vikten på ankaret och tar mer utrymme, vilket kan vara ett problem i kompakta mönster eller viktkänsliga applikationer.

Å andra sidan är mindre ledare lättare och tar mindre plats, vilket gör dem lämpliga för kompakt mönster, till exempel elektriska fordon där vikt är en stor faktor.Men mindre ledare har högre motstånd, vilket leder till större kopparförluster och kan få lindningen att överhettas om den inte kyls ordentligt.Det är därför du måste försiktigt balansera ledarstorleken baserat på applikationens krav.Till exempel är strömbärande kapacitet en viktig övervägande, större ledare behövs för högströmmapplikationer, medan mindre ledare fungerar bra i mönster där vikt och utrymme är begränsade.Kylkrav spelar också en roll, eftersom större ledare genererar mindre värme, vilket minskar efterfrågan på kylsystem.

Luftgapdimensioner

Luftgapet mellan ankaret och statorn är en annan faktor som påverkar magnetisk flödesdensitet, kraftuttag och driftseffektivitet.En mindre luftgap ökar den magnetiska flödesdensiteten, vilket förbättrar magnetkoppling och total effektivitet eftersom magnetfältet är starkare och mer fokuserat.Detta resulterar i bättre effekt och prestanda.Emellertid ökar mindre luftgap också ankarreaktion och läckageflöde, vilket kan orsaka instabilitet och överhettning, särskilt under tunga belastningsförhållanden.Du måste vara försiktig när du utformar små luftgap för att undvika dessa potentiella problem.

Däremot minskar en större luftgap den magnetiska flödesdensiteten, vilket minskar effektutgången men minimerar läckageflödet och ankarreaktionen.Detta gör maskinen mer stabil och pålitlig, även om den offrar viss effektivitet.Större luftgap används ofta i applikationer där stabilitet och smidig drift är viktigare än maximal effekt.Genom att justera luftgapdimensionerna kan du kontrollera balansen mellan effektivitet, effektutgång och operativ stabilitet.

Testprocedurer för armatur

Regelbunden testning av en armatur är bra för att upprätthålla prestandan och förlänga livslängden för elmotorer.Fel som öppna kretsar, kortkretsar eller fysiska skador kan leda till ineffektivitet, överhettning eller till och med fullständig motorisk fel.Genom att utföra grundliga tester kan potentiella problem identifieras tidigt, vilket möjliggör snabba reparationer och förhindrar kostsamma nedbrytningar.Det här avsnittet täcker effektiva metoder för att bedöma den strukturella och funktionella integriteten för armaturer, med fokus på vanliga fel som kan påverka effektiviteten.

Steg 1: Förbered dig för testning

Innan du börjar tester, koppla bort ankaret från motorn.Detta förhindrar störningar från andra komponenter som kan påverka noggrannheten i dina läsningar.Det är också viktigt att säkerställa att ankaret är ren och torr, eftersom smuts eller fukt kan leda till falska mätningar.Samla alla nödvändiga verktyg, inklusive en ohmmeter för motståndskontroller och annan diagnostisk utrustning efter behov.

Kontrollera arbetsområdet för säkerhet, se till att det är rent och väl upplyst.Att ha en säker och organiserad arbetsyta minskar risken för olyckor och gör testprocessen mer effektiv.Se till att all testutrustning är i gott skick och kalibreras korrekt för exakta resultat.Korrekt förberedelse hjälper till att säkerställa tillförlitlig testning och exakt diagnos.

Steg 2: Kontrollera om det finns öppna och kortslutna lindningar

Använd en ohmmeter för att mäta motstånd över armaturlindningarna.För att göra detta, placera en sond på en kommutatorbar och den andra på baren direkt mittemot, cirka 180 grader från varandra.Detta kontrollerar motståndet hos en komplett spollindning.Om lindningarna är i gott skick, bör motståndsavläsningarna vara konsekventa över alla spolar.

Om motståndet är för lågt indikerar det en kortslutning, vilket kan bero på skadad isolering eller överlappande lindningar.Om motståndet är för högt eller visar oändlighet, föreslår det en öppen krets, eventuellt från en trasig tråd eller lös anslutning.I sådana fall ska du inspektera isoleringen för skador och kontrollera alla anslutningar.Reparera eller byt ut felaktiga sektioner efter behov.

Steg 3: Testa angränsande kommutatorstänger

För en mer detaljerad kontroll, mät motståndet mellan angränsande kommutatorstänger.Börja vid en bar och flytta i följd runt ankaret.Denna metod testar varje spole individuellt och hjälper till att fastställa specifika fel.Konsekventa resistensavläsningar indikerar att lindningssegmenten fungerar korrekt.Om motståndet är för lågt mellan två staplar, föreslår det kortslutna svängar orsakade av isoleringsfel.Hög motstånd kan betyda en delvis öppen krets på grund av skadade eller korroderade anslutningar.I båda fallen, inspektera det drabbade området noggrant.Byt ut skadad isolering eller spola tillbaka den felaktiga spolen vid behov.Om anslutningarna är lösa eller korroderade, rena och återgivna dem.

Steg 4: Utvärdera kommutatorisolering

För att kontrollera isoleringen av kommutatorstängerna använder du en ohmmeter för att mäta motstånd mellan varje stång och armaturkärnan.Hög motstånd eller ingen kontinuitet indikerar god isolering, medan låg motstånd antyder en kortslutning.Detta kan bero på skadad isolering eller ledande skräp på kommutatorytan.Om en kortslutning upptäcks, rengör kommutatorn noggrant för att ta bort eventuella skräp.Om rengöring inte löser problemet, inspektera isoleringen för skador.Insolera de drabbade staplarna eller dyka upp kommutatorn om den är sliten eller ojämn.Att säkerställa korrekt isolering är bra för tillförlitlig motorisk drift.

Steg 5: Dokumentfynd och utför reparationer

Spela in alla motståndsläsningar och notera eventuella oegentligheter.Att hålla exakta poster hjälper till att diagnostisera problem och planera riktade reparationer.Markera felaktiga områden för enkel identifiering under reparationsprocessen.Korrekt dokumentation hjälper också till att spåra återkommande problem över tid.När fel har identifierats ska du utföra nödvändiga reparationer.Detta kan innebära att du ersätter skadad isolering, spolning av spolar eller återkallar lösa anslutningar.Se till att alla reparationer uppfyller säkerhets- och kvalitetsstandarder.Efter reparationer kan du testa armaturen för att bekräfta att alla problem har lösts.

Steg 6: Implementera förebyggande underhåll

Regelbunden testning är behov av förebyggande underhåll.Schema periodiska kontroller för att upptäcka tidiga tecken på slitage, vilket kan hjälpa till att undvika stora nedbrytningar.Detta proaktiva tillvägagångssätt förlänger motorns livslängd och upprätthåller effektiviteten.Det minskar också oväntad driftstopp och kostsamma reparationer.Att använda avancerade diagnostiska verktyg som digitala ohmmetrar och isoleringsmotståndstestare förbättrar testnoggrannheten.Att etablera en förebyggande underhållsrutin hjälper till att hålla motorerna att fungera effektivt under längre perioder.

Armaturansökningar

Armaturer är användbara i många områden eftersom de kan användas på olika sätt.Du kan hitta dem i kraftverk, bilar, fabriker och vardagliga elektronik.Det här avsnittet tittar på de många sätt som armaturer används, vilket visar hur de hjälper modern teknik att fungera bättre och spara energi.Genom att lära oss om dessa användningsområden kan vi se varför armaturer är så viktiga för både gamla och nya.

Vattenkraftverk

I vattenkraftverk är armaturer integrerade i turbiner som omvandlar den mekaniska energin för strömmande vatten till elektrisk energi.När vatten rinner genom turbinen snurrar det en rotor ansluten till ankaret.Denna rotation inducerar ett elektromagnetiskt fält som genererar elektricitet.Dessa system används ofta i dammar och vattenkraftverk över hela världen, vilket ger en pålitlig källa till förnybar energi.Användningen av armaturer i vattenkraftverk bidrar till hållbar energiproduktion genom att minska beroendet av fossila bränslen och minimera koldioxidutsläpp.De möjliggör effektiv energiomvandling, vilket säkerställer att den potentiella energin i vatten maximeras för kraftproduktion.

Vindkraftverk

I vindkraftsystem spelar armaturer en roll genom att rotera med turbinbladen.När vinden vänder bladen snurrar den anslutna rotorn (som innehåller ankaret) i ett magnetfält, vilket genererar elektricitet genom elektromagnetisk induktion.Denna process omvandlar effektivt kinetisk energi från vinden till elektrisk kraft.Armaturer i vindkraftverk är utformade för att arbeta med variabla hastigheter, vilket gör att de kan anpassa sig till förändrade vindförhållanden samtidigt som man bibehåller effektiv kraftproduktion.Denna kapacitet är utmärkt för att maximera energiproduktionen och säkerställa nätstabilitet.Genom att utnyttja förnybar vindkraft bidrar armaturer i vindkraftverk till att minska koldioxidutsläppen och främja hållbara energilösningar.

Bärbara generatorer

Bärbara generatorer förlitar sig på kompakta armaturer för att producera elektricitet för säkerhetskopiering eller energibehov utanför nätet.Dessa generatorer är viktiga under strömavbrott, nödsituationer eller utomhusaktiviteter, vilket ger en pålitlig elektricitetskälla på avlägsna platser.Armaturer i bärbara generatorer är utformade för hållbarhet och effektivitet, vilket säkerställer konsekvent prestanda under olika förhållanden.De konverterar mekanisk energi från förbränningsmotorer eller andra kraftkällor till elektrisk energi, drivenheter som ljus, apparater och kommunikationsutrustning.Deras portabilitet och effektivitet gör dem bra för katastrofhjälp, camping och andra applikationer utanför nätet.

Likströmsmotorer

Armaturer är viktiga komponenter i DC -motorer, som används allmänt i industriella maskiner, robotik och elektriska fordon.I dessa motorer roterar armaturen inom ett magnetfält när elektrisk ström passerar genom det, genererar vridmoment och orsakar rörelse.DC -motorer är kända för sitt höga startmoment och exakt hastighetskontroll, vilket gör dem idealiska för applikationer som kräver variabel hastighet och snabb acceleration.I robotik och automatisering möjliggör armaturdrivna DC-motorer exakta rörelser och positionering, vilket förbättrar noggrannheten och effektiviteten i komplexa uppgifter.I elektriska fordon bidrar de till smidig acceleration och regenerativ bromsning, förbättring av energieffektivitet och körprestanda.

Elektriska fordon (EV)

I elektriska och hybridfordon är armaturer bra för framdrivningssystemen som driver hjulen.Dessa armaturer genererar högt vridmoment med låga hastigheter, vilket är bra för stadsresor, till exempel snabba startar och stopp-och-gå-trafik.De möjliggör regenerativ bromsning, en funktion som återvinner kinetisk energi under bromsning och omvandlar den till elektrisk energi.Denna återvunna energi lagras i fordonets batteri, förlänger dess körområde och förbättrar den totala energieffektiviteten.Den avancerade utformningen av armaturer i EV: er säkerställer hög prestanda, minskad energiförbrukning och lägre miljöpåverkan, vilket stödjer den globala övergången till hållbar transport.

Robotik och automatisering

I robotik- och automatiseringssystem används armaturer i servomotorer och stegmotorer för att ge korrekt positionering och hastighetskontroll.Dessa motorer används för automatiserade tillverkningssystem, robotarmar och precisionsmaskiner, där hög noggrannhet och repeterbarhet krävs.Armaturer i dessa applikationer möjliggör smidiga och exakta rörelser, vilket gör att robotsystem kan utföra komplexa uppgifter med konsistens och effektivitet.Deras tillförlitlighet och precision förbättrar produktiviteten inom branscher som elektroniktillverkning, bilmontering och produktion av medicintekniska produkter.Genom att driva innovation inom automatisering bidrar armaturerna till ökad operativ effektivitet och minskat mänskliga fel.

Fordonsgeneratorer

I bilapplikationer används stationära armaturer i växelströmsgeneratorer för att generera växelström när motorn driver ett roterande magnetfält.Till skillnad från traditionella generatorer eliminerar denna design rörliga elektriska kontakter, vilket minskar kraven på slitage och underhåll.Den genererade växelströmmen omvandlas sedan till DC för att ladda fordonets batteri och kraftelektroniska system, inklusive ljus, infotainment och motorkontrollenheter.Armaturer i fordonsgeneratorer är konstruerade för hög effektivitet och hållbarhet, vilket säkerställer en jämn strömförsörjning under olika körförhållanden.Denna teknik förbättrar fordonets tillförlitlighet och stöder den växande efterfrågan på avancerade elektroniska funktioner i moderna fordon.

Synkrona generatorer

Synkrona generatorer, som vanligtvis används i kraftverk och nätapplikationer, innehåller stationära armaturer som en del av deras design.Dessa generatorer omvandlar mekanisk energi från turbiner som drivs av ånga, vatten eller gas till elektrisk kraft genom elektromagnetisk induktion.Den stationära ankardesignen förbättrar effektiviteten och minskar mekanisk komplexitet och bidrar till tillförlitlig och kontinuerlig kraftproduktion.Synkrona generatorer används för storskalig kraftöverföring, eftersom de upprätthåller en konstant frekvens och spänning, vilket säkerställer nätstabilitet och uppfyller kraven med hög kraft.Deras roll i kraftverk är bäst för att stödja industriella, kommersiella och bostadsenergibehov över hela världen.

Slutsats

Att utforska armaturer visar oss de inre funktionerna i maskinerna som driver vår värld.Från att förstå de grundläggande krafterna som spelas till att undersöka den detaljerade utformningen av armaturer, bidrar varje del till att göra elektriska maskiner mer effektiva och effektiva.Den här guiden täcker inte bara grunderna utan förklarar också de senaste förbättringarna och övervägandena i design som leder till bättre och mer miljövänliga maskiner.
