BC556 Transistor: Komplett guide till pinout, specifikationer, arbete och applikationer

BC556 PNP-transistorn sticker ut som en mångsidig och tillförlitlig komponent i modern elektronik, vilket erbjuder högpresterande kapacitet i amplifiering och växlingsapplikationer.Dess unika halvledarstruktur, med ett skikt av n-typ som är inklämd mellan två lager av P-typ, säkerställer effektiv strömkontroll, vilket gör det till ett nödvändigt element i kretsar som sträcker sig från ljudenheter till kraftsystem.Den här artikeln gräver i de viktigaste funktionerna, specifikationerna och praktiska tillämpningarna av BC556 -transistorn, vilket ger insikter i dess drift, designöverväganden och användningsfall.Den här guiden erbjuder värdefull kunskap som hjälper dig att utnyttja BC556: s fulla potential i dina projekt.

Katalog

BC556 Transistoröversikt

De Bc556 Transistor presenterar sig som en halvledare av PNP-typ, som ofta används för signalomkoppling och amplifiering inom olika elektroniska kretsar.Den har tre terminaler: Emitter, bas och samlare, var och en bidrar avsevärt till dess funktionalitet.Enheten utlöses när basterminalen stabiliseras vid noll volt, vilket tillåter reglering av det nuvarande flödet mellan samlaren och emitter.När transistorn har varit engagerad underlättar spänningen över samlaremitterparparet, skickligt hanterande signalförstärkning.Den upprätthåller en basemitterspänning på cirka 660 mV och visar upp en förstärkningsförstärkning som sträcker sig från 125 till 450, vilket belyser dess förmåga att öka svaga signaler.Denna egenskap gör det mest lämpligt för kompakta elektroniska enheter, särskilt ljudförstärkare, där precision och tillförlitlighet har företräde.

Mekanism för nuvarande reglering

Att förstå BC556: s operativa begränsningar är ett måste, särskilt dess förmåga att hantera en toppström som når 200 mA.I full mättnad stöder transistorn upp till 100 mA ström mellan samlaren och emitter, vilket återspeglar dess stabilitet i måttliga kraftapplikationer.Överskridande av denna gräns utgör emellertid en risk för enheten och kräver noggranna designstrategier.I praktiska tillämpningar kan du ofta använda kylflänsar för att lindra potentiella överhettningsrisker och därmed förbättra enhetens pålitlighet.

BC556 fungerar via nuvarande reglering;Tala basström övergår transistorn till avstängningsområdet och därmed inaktivera den.På grundval av utformat kräver det under 2mA av basström för aktivering, vilket säkerställer effekt i scenarier med begränsad strömtillgänglighet.Kretsdesignprestanda kan optimeras genom att justera basspänningen från 0,7V till 0,9V, vilket uppnår en balans mellan snabb aktivering och minskad strömförbrukning.

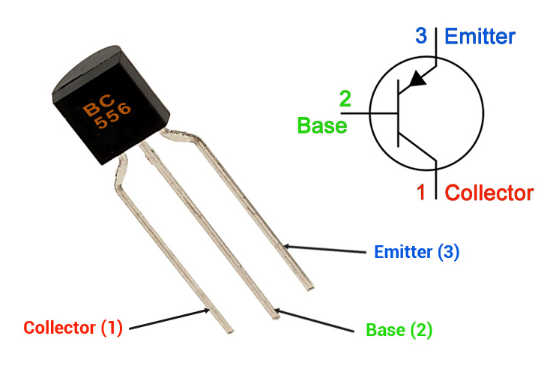

Stiftkonfiguration

Stiftnummer	Stiftnamn	Beskrivning
Pin-1	Samlare	Denna terminal samlar in de elektroner som släpps ut från emitter.
Pin-2	Bas	Denna terminal hjälper till att kontrollera transistorn förspänning.
Pin-3	Sändas	Emitterade elektroner från emitteren flyttar in i det primära PN -korsning.

Funktioner och specifikationer

Funktion/specifikation	Information
Typ	PNP -transistor
Pakettyper	TO-92, SOT54 plast
Collector to Emitter Spänningen (VCEO)	-65V
Bullernivå	Lågbrus
Blyfri efterlevnad	Pb-fri
Maximal ström (IC)	100 ma
Teknologi	Avancerad processteknik
Felspänning	Låg felspänning
Växlingshastighet	Snabb omkopplingshastighet
Power & Aktuell hantering	Hög
Collector Power Dissipation (PC)	0,5 W
Samlare till basspänning (VCBO)	-80V
Emitter till basspänning (Vebo)	-5V
Samlingskapacitans	8 pf
Övergångsfrekvens (ft)	150 MHz
Driftskorsningstemperatur	150 ° C

Motsvarande och kompletterande modeller

Ekvivalent

• BC558

• A1015

• S8550

• BC557

Komplementär

• Bc546

• BC548

• BC547

• BC549

Idealiska förhållanden för att använda BC556 -transistor

För att säkerställa att BC556 -transistorn tjänar dig väl över tiden är det klokt att respektera dess angivna gränser.Att hålla strömmen under 100 mA när du driver en belastning med denna transistor bevarar inte bara sin funktionalitet utan håller dig också i linje med dess avsedda användning.Att vara medveten om samlar-till-emitterspänningen, som bör förbli under -36V, lägger till ytterligare ett lager av respekt för dess design.

Det känsliga förhållandet med temperaturen blir tydligt när man överväger korsningstemperaturen, som inte bör överträffa 150 ° C.Denna förståelse härrör från olika tester och talar till den noggranna balansen som krävs för att förhindra skador på halvledarmaterialet.

Att lägga till ett motstånd till basen på transistorn spelar en aktiv roll i att skydda enheten.Basmotståndet reglerar inte bara inkommande ström;Det fungerar som en tyst vårdnadshavare och säkerställer att transistorn inte är överväldigad av överdriven ström.Denna praxis belyser en blandning av notionell insikt och praktisk visdom, vilket gör att transistorn kan fungera smidigt och förlänga dess liv och stabilitet.

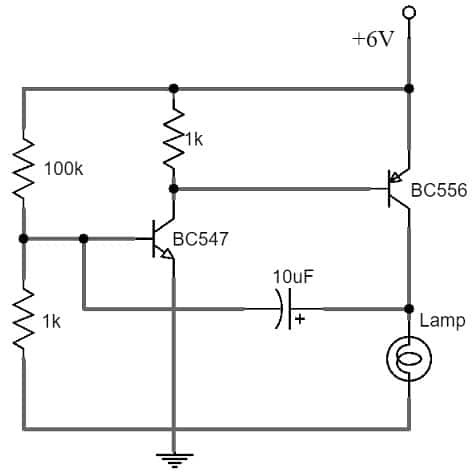

Funktionell design av en transistorbaserad lampflaskkrets

Den transistorbaserade lampflaskkretsen, ofta utplacerad för fordonssignalering och som försiktighetsindikatorer vid konstruktionszoner, utnyttjar egenskaperna hos BC556 och BC549 transistorer.På en kompakt brädskivans duk integrerar den komponenter som motstånd, ett 6V -batteri, en lampa, kondensatorer och anslutande ledningar, allt fungerar harmoniskt mot en effektiv konfiguration.

Handlingsmekanism

Kärnan i denna kretspulser med regenerativ återkoppling, en process som är i rörelse med en 6V -kontrollsignal som når BC549 -transistorens bas.Denna spännande interaktion initierar BC556 -transistorens svar, vilket upplyser lampan med en bestämd glöd.Genom den snabba dansen för transistoromkoppling utför lampan sin blinkande roll och når ut som en visuell ledtråd som är utformad för att fånga uppmärksamhet och förmedla brådskande.

Ansökningar

BC556 -transistorn integreras sömlöst i många funktionella enheter och kretsar och visar dess anpassningsförmåga över ett mångfaldigt utbud av elektronikfält.Denna komponent är ett kärnelement i både konsumentelektronik och industriella system som stöder tekniker som kräver exakt amplifiering och kontroll.

Ljudkrets

I Audio Circuit Design är BC556 dynamisk för att säkerställa sund trohet och kvalitet.En grundläggande applikation är förstärkning av svaga ljudsignaler med minimalt brus, vilket möjliggör tydligare ljudutgång i olika ljudenheter.Den uppslukande upplevelsen av att lyssna på högfilitetsljud härrör ofta från noggrann ljudförstärkning, där BC556-transistorn avsevärt bidrar.

Generell förstärkning

I allmänt amplifiering fungerar BC556 som en initial komponent i förstärkarmoduler för signaler och ljud.Det ger stabil förstärkning i olika miljöer och applikationer.Dess anpassningsförmåga och tillförlitlighet betonar dess utbredda användbarhet.

Förarmoduler

BC556 är skicklig i drivrutinsmoduler, särskilt för att driva lysdioder och reläer.Dessa inställningar drar nytta av transistorns förmåga att effektivt byta och förstärka strömmar, vilket säkerställer den varaktiga prestanda och tillförlitlighet hos lysdioder och reläer.Till exempel förlitar den konsekventa driften av trafikljus under alla väderförhållanden starkt på sådana komponenter.

Darlington par och h-broar

För högströmsapplikationer är BC556 ofta konfigurerad i Darlington-par, vilket förbättrar dess effektiva nuvarande förstärkning och underlättar att köra tyngre belastningar upp till 100 mA enkelt.I H-broar, som används för motorstyrning, möjliggör dessutom BC556 exakt manipulation av motorisk riktning och hastighet, vilket är användbart vid automatiserade och fjärrstyrda fordon.

Ytterligare komplexa applikationer

BC556 visar sig också vara användbara inom områden som oscillatorer, nuvarande speglar, komparatorer och olika linjära och växlingsoperationer.Hos oscillatorer hjälper det att generera konsekventa vågformer, dynamik för timing och kontrollmekanismer inom elektroniska enheter.BC556: s roll i nuvarande speglar ökar kretsstabiliteten genom att spegla strömmar som används vid analog signalbehandling.
