BJT vs MOSFET: Nyckelskillnader, arbetsprinciper, typer och applikationer

Den här guiden talar om två vanliga delar som används i elektronik: BJT och MOSFET.Det förklarar vad de är, hur de fungerar och de olika typerna av var och en.Det visar också var de används, som i förstärkare, switchar och digitala enheter.Du kommer också att lära dig de goda och dåliga sidorna på båda, så att du kan bestämma vilken som är bättre för din krets.

Katalog

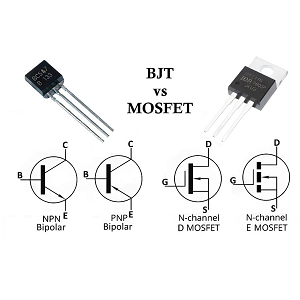

Vad är en BJT och MOSFET?

Vad är en BJT?

En bipolär korsningstransistor (BJT) är en kärnhalvledaranordning som används i både analog och digital elektronik.Den ersatte vakuumrör i tidig elektronik, vilket hjälpte till att göra kretsar mindre, snabbare och effektivare.BJTS finns i två former baserat på hur de inre skikten av halvledarmaterial är ordnade och dopade.Det fungerar genom att använda en liten ingångsström vid basen för att styra en mycket större ström mellan samlaren och emitter.Detta gör BJT till en strömkontrollerad enhet och användbar för att förstärka svaga elektriska signaler.I NPN BJT: er bär elektroner strömmen, vilket ger dessa enheter högre hastighet och bättre effektivitet jämfört med PNP -typer, där hål är de viktigaste bärarna.På grund av deras förutsägbara beteende och förmåga att hantera linjära signalförändringar används BJT: er ofta i analoga kretsar som ljudförstärkare och signalvägar med låg brus.

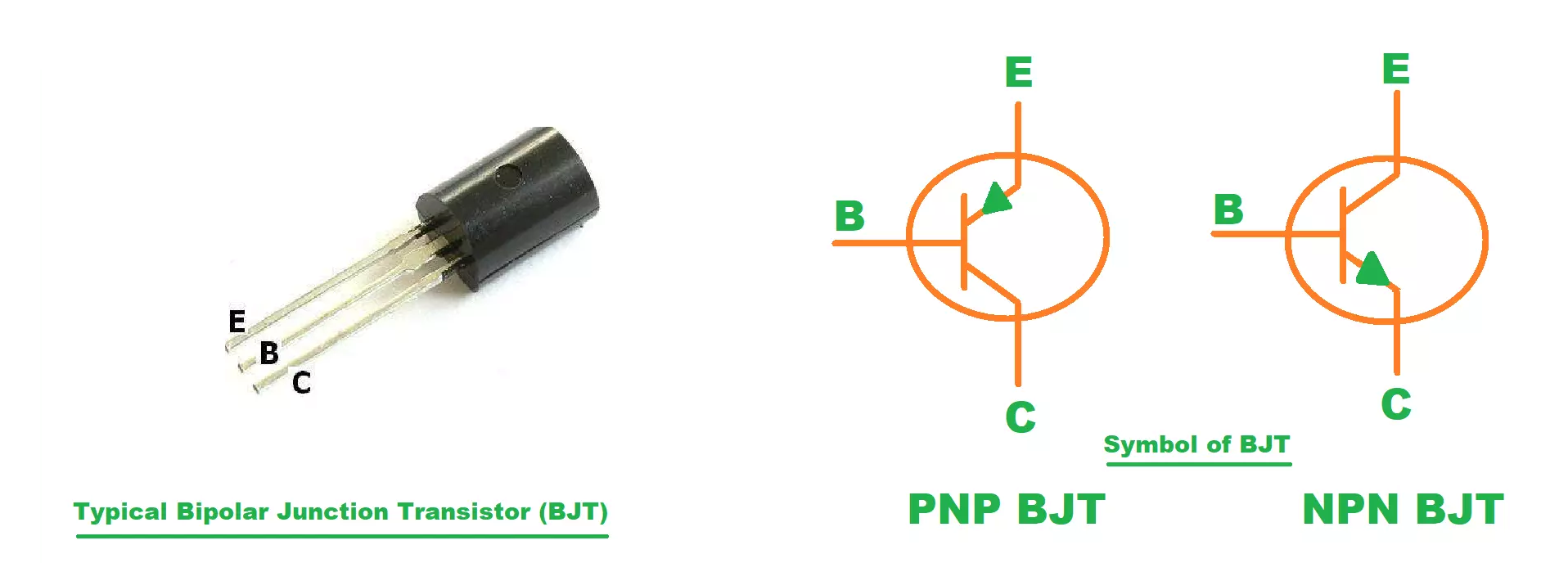

Figur 2. Bipolära korsningstransistorer (BJTS)

Vad är en MOSFET?

En metall-oxid-Semiconductor-fälteffekttransistor (MOSFET) är en spänningsstyrd omkopplare som är allmänt använt i modern elektronik.Till skillnad från BJTS, som behöver en stabil ström vid ingången, kräver en MOSFET endast en spänning vid grinden för att kontrollera strömmen mellan källan och avloppet.Porten är elektriskt isolerad från kanalen med ett tunt oxidskikt, vilket gör att enheten kan arbeta med mycket låg ingångsström.Denna isolering ger MOSFETS hög inmatningsimpedans och hjälper till att minska kraftanvändningen, särskilt när enheten inte byter.MOSFETS finns i N-kanal- och P-kanalstyper och kan fungera i antingen förbättringsläge (normalt av) eller utarmningsläge (normalt på).På grund av deras snabba växlingshastighet, låg effektförlust och kompatibilitet med logikkretsar är de viktiga i mikroprocessorer, digitala system och effektiva kraftomvandlare.

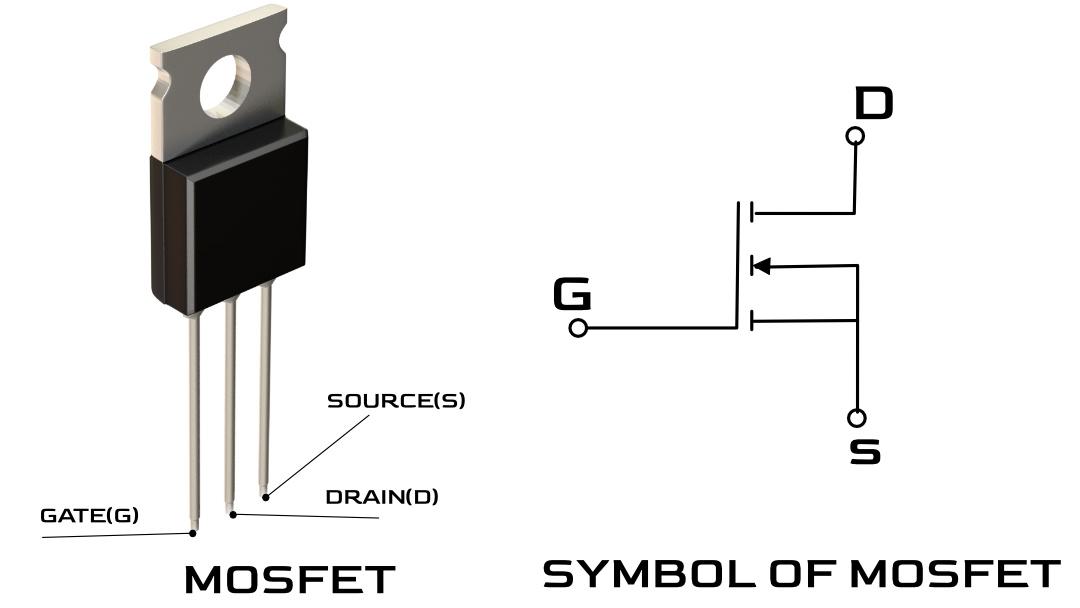

Figur 3. Metall-oxid-Semiconductor-fälteffekttransistorer (MOSFET)

Hur BJT och MOSFET fungerar?

Hur fungerar BJTS?

En bipolär korsningstransistor (BJT) fungerar genom att använda en liten ström vid basen för att kontrollera en mycket större ström som strömmar från samlaren till emitteren.I en NPN -transistor, när en liten framåtspänning appliceras mellan basen och emitter, injiceras elektroner från emitteren i basen.Eftersom basen är tunn och lätt dopad, rekombinerar bara ett fåtal elektroner där;De flesta sopas in i samlaren på grund av den omvända partiska samlarbasen.Detta skapar en stark samlarström.Transistoren fungerar som en strömförstärkare, där en liten basström (i_B) styr en mycket större samlarström (i_C).Förhållandet mellan dem definieras av den nuvarande förstärkningen ß, där

Emitterströmmen (i_E) är den totala strömmen som lämnar transistorn och är summan av bas- och samlarströmmarna:

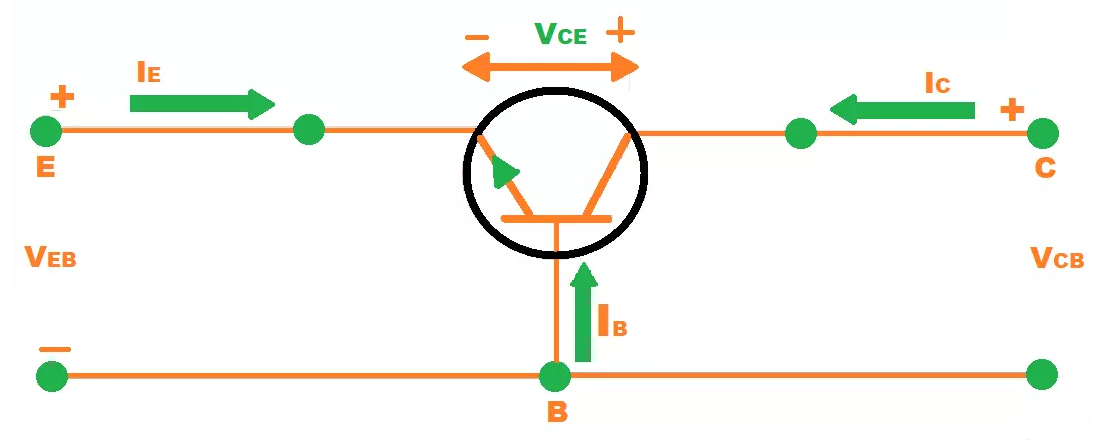

Bild 4. Arbetsprincip för en bipolär korsningstransistor

Hur fungerar MOSFETS?

En MOSFET (metall-oxid-Semiconductor-fälteffekttransistor) fungerar genom att kontrollera strömflödet mellan två terminaler (källa och dränering) med användning av ett elektriskt fält som genereras av grindterminalen.

I en N-kanalförbättringsläge MOSFET är enheten normalt av när ingen grindspänning appliceras.När en positiv spänning appliceras på grinden skapar den ett elektriskt fält som lockar elektroner mot kanalregionen i P-typsubstratet.Dessa elektroner bildar ett inversionslager, vilket skapar en ledande kanal mellan källan och avloppet.Ström kan sedan flyta när en spänning appliceras mellan dessa två terminaler.

Det tunna oxidskiktet mellan grinden och substratet verkar som dielektriken i en kondensator.Det isolerar elektriskt grinden, så praktiskt taget flyter ingen ström i själva grinden.Detta minimerar strömförbrukningen och gör enheten energieffektiv.

För att stänga av MOSFET tas grindspänningen bort eller görs noll, vilket får kanalen att försvinna och stoppa strömflödet.P-kanal MOSFET: er fungerar på liknande sätt men kräver en negativ grindspänning för att bilda en kanal för strömflöde.

MOSFET: s omkopplingshastighet beror på hur snabbt grindkapacitansen kan laddas eller släppas ut.Men när enheten är helt på eller av, förbrukar den nästan ingen kraft, vilket gör den idealisk för användning i digitala logikkretsar och höghastighetsomkopplingsapplikationer.

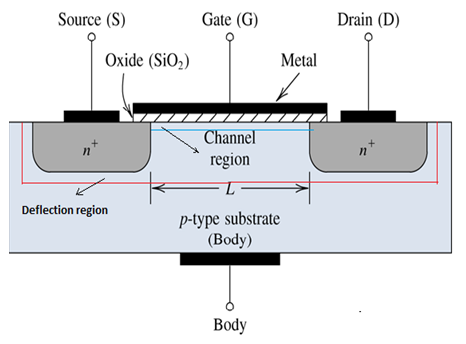

Figur 5. Arbetsprincip för en MOSFET

Typer av BJT och MOSFET

Typer av bipolära korsningstransistorer (BJTS)

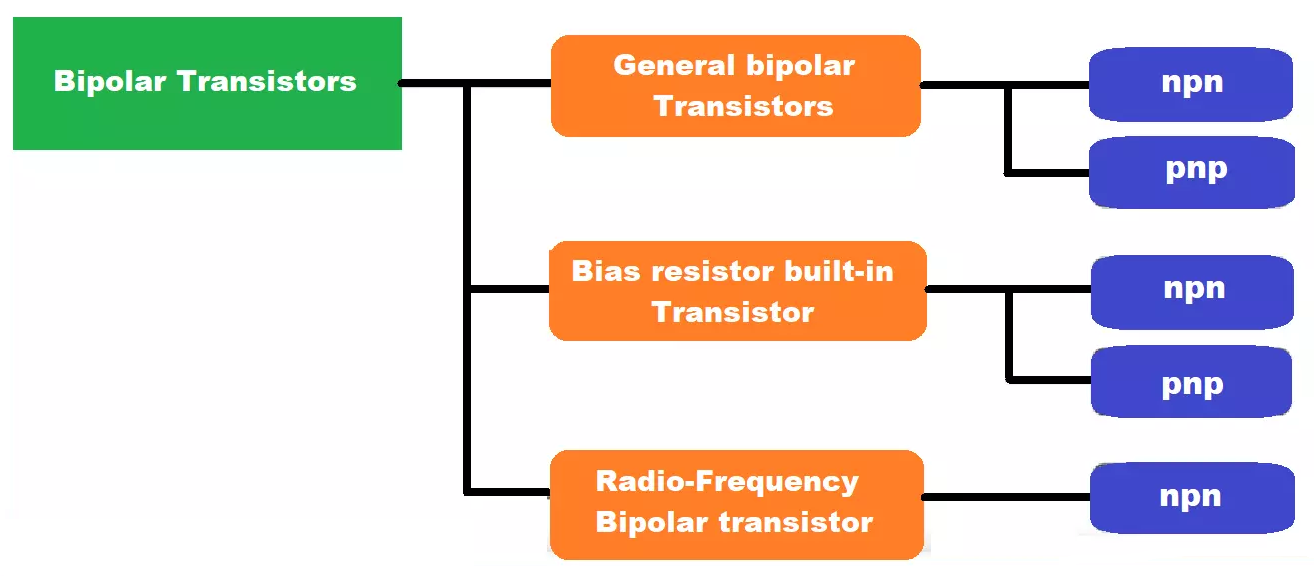

Bild 6. BJT -typer

• NPN transistor

En NPN-transistor består av två halvledarlager av N-typ separerade med en tunn P-typ.När en framåtförspänning appliceras på basemitter-korsningen flödar elektroner från emitteren in i basen.De flesta av dessa elektroner sopas in i samlaren och genererar ett starkt strömflöde.NPN -transistorer används ofta på grund av den höga rörligheten hos elektroner, vilket möjliggör snabbare växling och bättre prestanda i många elektroniska applikationer.

• PNP -transistor

En PNP-transistor har en inverterad struktur jämfört med ett NPN: två P-typskikt med en N-typ bas däremellan.När Emitter-bas-korsningen är framåtriktad, flyttar hål från emitteren in i basen och samlas sedan av samlaren.Eftersom hål rör sig långsammare än elektroner har PNP -transistorer vanligtvis lägre strömförstärkning och långsammare växlingshastigheter.Trots detta är de viktiga i kompletterande kretskonstruktioner och används ofta för applikationer som lågsidan.

MOSFET -typer och driftslägen

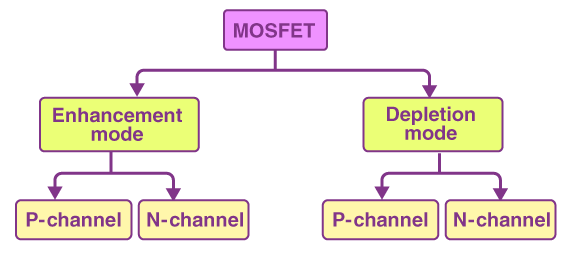

Figur 7. MOSFET -typer

• Förbättringsläge MOSFETS

Dessa transistorer är normalt av och kräver att en grindspänning ska slås på. N-kanalförbättringsläge MOSFETS slås på genom att applicera en positiv spänning på grindterminalen.Dessa är mycket effektiva enheter som är kända för sina snabba växlingshastigheter och låg motståndskraft, vilket gör dem idealiska för användning i kraftomkopplingsapplikationer, byte regulatorer, motorstyrenheter och digitala logikkretsar.P-kanalförbättringsläge MOSFETSkrävs å andra sidan en negativ grindspänning för att slå på.Även om de tenderar att ha långsammare växlingshastigheter och högre motstånd än deras N-kanals motsvarigheter, är de bra i CMOS (kompletterande metalloxid-sememiconductor).I dessa system arbetar P- och N-kanal MOSFETS tillsammans för att skapa logiska grindar som konsumerar praktiskt taget ingen kraft när den är tomgång, vilket är viktigt för batteridriven och lågeffekt elektronik.

• Utarmningsläge MOSFETS

Dessa är normalt på och kräver en grindspänning för att stänga av. N-kanal utarmning-mode mosfets Utför ström som standard och kan stängas av genom att applicera en negativ grindspänning.Dessa är användbara i applikationer som analoga kretsar, konstant nuvarande källor eller misslyckade mönster där ett "alltid-on" -beteende är önskvärt.P-kanal utarmning-mode MOSFETS Använd på liknande sätt men kräver en positiv grindspänning för att stänga av.Medan de är mindre vanliga, tjänar de viktiga roller i specifika analoga eller skyddande kretsdesign där förutsägbar standardledning behövs.

Styrkor och svagheter i BJT och MOSFET

Styrkor och svagheter i BJTS

Styrkor	Svagheter
Hög linearitet och konsekvent förstärkning för analoga kretsar	Kräver konstant basström, ökande kraft konsumtion
Svarar bra på små ingångsströmmar (idealisk för ljud förförstärkare, sensoringångar)	Låg inmatningsimpedans, vilket gör det svårt att gränssnittet med högimpedanskällor
Måttlig strömutgång med enkel kontroll	Benägen att termisk språng utan korrekt kylning
I allmänhet billigare än MOSFETS	Långsammare växlingshastighet jämfört med MOSFETS, begränsande användning i snabba digitala applikationer
Utmärkt för analoga applikationer med låg brus som radio frekvens- och instrumenteringsförstärkare	Begränsad ingångsspänning, särskilt i lågspänning system
Lättare att förspänna och stabilisera i linjärt läge med rätt design	Förstärkning (β) varierar mycket mellan enheter och med temperatur, som kräver stramare kretstolerans eller återkopplingsdesign
Stark prestanda i push-pull och klass AB-förstärkare stadier	Inte så skalbar som MOSFETS i moderna integrerade kretsar eller mycket högdensitet VLSI-design
Föredras i diskreta transistordesign där enkelhet och analog precision prioriteras	Större fysisk storlek och mindre effektiv i högeffekt byte om du inte är noggrant utformad med värmesänkning och förspänning

Styrkor och svagheter i MOSFETS

Styrkor	Svagheter
Mycket hög inmatningsimpedans;behöver nästan ingen ström till kontrollera	Lätt skadad av statisk elektricitet (ESD)
Lätt att ansluta till digitala logikkretsar	Behöver skyddskretsar för att förhindra grindskador
Låg motståndskraft hjälper till att minska kraftförlusten	Grind måste ladda och urladdning, vilket bromsar ner växla med hög hastighet
Perfekt för lågeffekt och energibesparande enheter	Mindre effektiv vid mycket höga frekvenser utan special design
Fungerar bra i snabbväxlingsapplikationer som Power leveranser och omvandlare	Behöver noggrann grindspänningskontroll;För hög kan skada enheten
Används i CPU: er, GPU: er och bärbar elektronik på grund av små storlek och låg effekt	Inte tillförlitlig i hög strålning eller extrema miljöer såvida inte speciella versioner används
Finns i både N-kanal- och p-kanalstyper för Balanced Logic Design (CMOS)	Kan vara dyrare än BJTs i enkel, låg effekt analoga användningar
Snabb och effektiv växling minskar värmen i kretsar	Kan visa distorsion i precisionsanaloga kretsar såvida inte kompenserad

Applikationer av BJT och MOSFET

Analoga kretsar

I kretsar som arbetar med signaler (som ljud) används BJT: er ofta eftersom de ger god signalkvalitet och förstärkning.Du hittar dem i saker som ljudförstärkare och spänningsregulatorer.MOSFETS används också här, särskilt när hög inmatningsmotstånd eller snabb omkoppling behövs, till exempel i analoga switchar eller vissa spänningsregulatorer.

Byte kretsar

Både BJTS och MOSFETS kan användas för att slå på och stänga av saker i en krets.BJT: er är bra för långsammare switchar som behöver förstärkning som i motorstyrenheter eller enkla reläer.MOSFETS är bättre för snabb och effektiv växling, som i motorhastighetskontroller, digitala timers eller strömförsörjningskretsar.

Signalbehandling

När en krets behöver hantera små, exakta signaler som från sensorer eller i filter väljs BJT: er ofta eftersom de är stabila och ger konsekvent prestanda.MOSFET: er kan också användas här, särskilt i digitala system, men BJT är bättre när noggrannheten är viktig.

Digitala kretsar

MOSFETS är de viktigaste byggstenarna för digital elektronik.De används i saker som datorchips, minne och logikgrindar eftersom de använder mycket lite kraft och arbetar snabbt.BJT: er var vanligt i äldre digitala system men ersätts nu mestadels av MOSFETS.

Högfrekvenskretsar

För mycket snabba signaler, som i radioapparater eller trådlösa system, kan båda typerna användas.BJT: er fungerar bra upp till några hundra megahertz, vilket gör dem bra för radioförstärkare.Höghastighet MOSFETS, som GAN- eller LDMOS-typer, används i moderna högfrekventa system som radar- eller kommunikationsenheter eftersom de byter snabbt och inte slösar mycket energi.

Kraftkretsar

I kretsar som styr mycket kraft väljs MOSFETS vanligtvis för system med lägre spänningar som batteriladdare, LED-lampor och små kraftomvandlare, de är effektiva och förblir svala.BJTS, eller deras starkare versioner som IGBT, används fortfarande i tunga system som motordrivare och industrimaskiner där de kan hantera stora strömmar och spänningar.

Skillnader mellan BJT och MOSFET

Egendom	Bipolär korsningstransistor (BJT)	Halvledare Fälteffekttransistor (MOSFET)
Klassificering	Två typer: NPN och PNP	Två typer: förbättringsläge (n-kanal, p-kanal) och Utarmning-läge (N-kanal, p-kanal)
Terminaler	Bas, emitter, samlare	Grind, källa, dränering
Transistortyp	Bipolär transistor	Unipolär transistor
Debitera transportörer	Både elektroner och hål	Antingen elektroner eller hål
Kontrollmetod	Aktuell kontrollerad enhet	Spänningsstyrd anordning
Växlingshastighet	Upp till ~ 100 kHz	Upp till ~ 300 kHz
Inputimpedans	Låg	Hög
Produktionsimpedans	Låg	Medium
Temperaturkoefficient och parallell	Negativ koefficient;begränsad parallell användning	Positiv koefficient;lätt att parallella
Energiförbrukning	Högre (på grund av nuvarande kontroll)	Lägre (på grund av spänningskontroll)
Andra nedbrytningsgränsen	Har en andra nedbrytningsgräns	Ingen andra uppdelning;definierat säkert driftsområde
Termisk stabilitet	Lägre termisk stabilitet	Bättre termisk stabilitet
Power Dispipation vid växling	Försvinner vanligtvis mer kraft	Effektivare för att byta;lägre spridning

Slutsats

BJTS och MOSFETS används båda för att kontrollera elflödet, men de gör det på olika sätt.BJT: er använder en liten ström för att kontrollera en större, så de är bra för att förstärka signaler, som i högtalare eller radioapparater.MOSFETS använder spänning istället för ström och är bättre för snabb byte och spara ström, vilket gör dem vanliga i datorer och batteridrivna enheter.Var och en har sina styrkor, BJT: er är bättre för ren signalkontroll och MOSFET: er är bättre för snabb, lågenergi.Att välja rätt beror på vad din krets behöver: kraft, hastighet, signalkvalitet eller energibesparingar.
