Bromsmotstånd: arbetsprincip, typer, skyddskretsar och jämförelse

Ett bromsmotstånd hjälper dig att kontrollera överskottsenergi när en motor saktar ner och förhindrar farlig spänningsökning i frekvensomriktaren.I den här artikeln får du lära dig vad ett bromsmotstånd gör, hur det fungerar med DC-bussen och bromschopper, och varför det behövs för säker retardation.Du kommer också att se dess nyckelbetyg, skyddsmetoder, vanliga typer, teststeg, misslyckanden och användningar.

Katalog

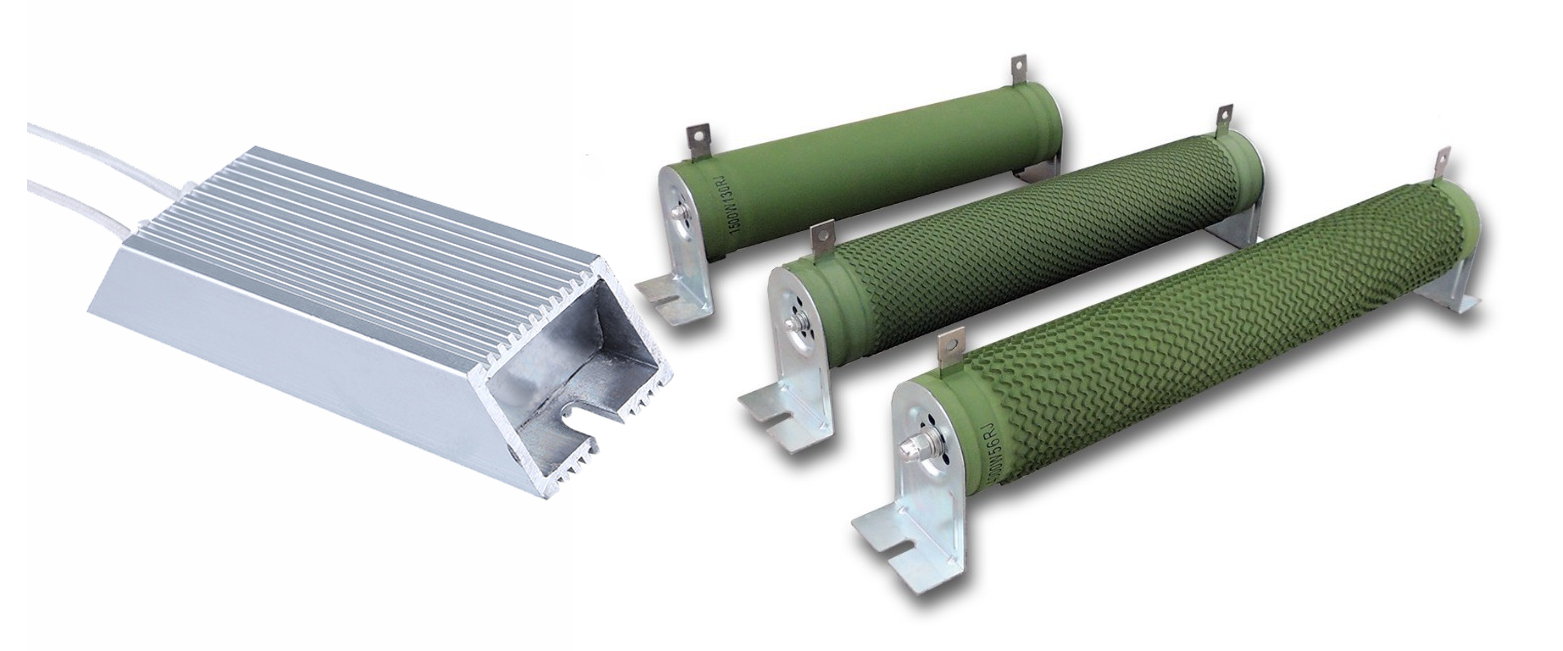

Figur 1. Bromsmotstånd

Vad är ett bromsmotstånd?

Ett bromsmotstånd är en elektrisk komponent som används i motordrivsystem för att kontrollera överskottsenergi under motorretardation.Dess huvudsakliga syfte är att på ett säkert sätt absorbera elektrisk energi som inte kan skickas tillbaka till strömförsörjningen.Bromsmotståndet hjälper till att förhindra instabila spänningsnivåer inuti drivsystemet.Den används ofta med frekvensomriktare och servodrivningar.Genom att omvandla elektrisk energi till värme stödjer den en stabil och kontrollerad motordrift.

Arbetsprincipen för ett bromsmotstånd

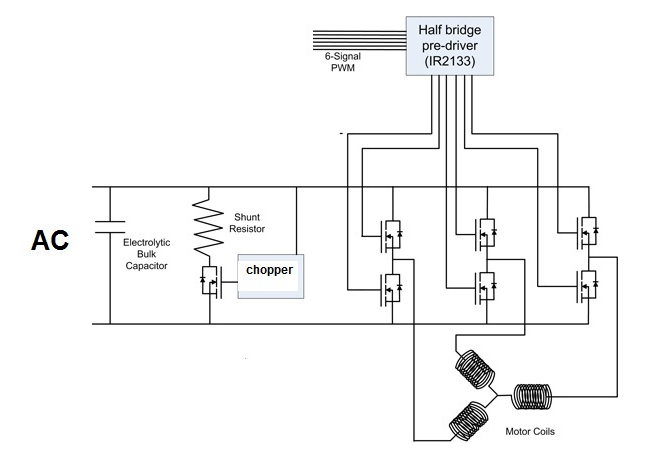

Figur 2. Arbetsprincipdiagram för bromsmotstånd

När en motor saktar ner producerar den regenerativ energi eftersom den roterande motorn fungerar som en generator.Denna energi flödar tillbaka in i drivsystemets DC-bussen och får DC-spänningen att stiga.Om energin inte tas bort kan spänningen överskrida säkra gränser.Bromssystemet används för att hantera denna överskottsenergi.

En bromschopper övervakar DC-bussspänningen och aktiveras när spänningen når en inställd nivå.När bromschoppern väl är aktiverad leder den överskottsenergin till bromsmotståndet.Bromsmotståndet avleder sedan denna energi som värme.Denna process gör att motorn kan bromsa in jämnt samtidigt som DC-bussspänningen hålls inom ett säkert område.

Specifikationer och värderingar för bromsmotstånd

Specifikation	Beskrivning
Motstånd Värde (Ω)	Fixat resistans typiskt mellan 1 Ω och 200 Ω
Motstånd Tolerans	Noggrannhet intervall på ±5 % eller ±10 %
Nominell effekt (kW)	Kontinuerlig effekt från 0,1 kW till 500 kW
Kort tid Kraft	Toppeffekt hanterar upp till 10× märkeffekt i ≤10 s
Arbetscykel (%)	Typiskt bromsningscykel på 5 %–20 %
Energivärdering (J)	Energi absorptionskapacitet från 5 000 J till >10 MJ
Max Yttemperatur	Max tillåten yttemperatur på 375 °C–550 °C
Ambient Temperaturområde	Drift omgivningsintervall från –10 °C till +40 °C
Isolering Motstånd	Minimum isolationsresistans på ≥100 MΩ vid 500 VDC
Dielektrisk Styrka	Tål 2,5–4 kV AC i 1 minut
Spänning Betyg	Maximal DC spänning typiskt 600–1000 VDC
Kylning Metod	Naturligt luftkonvektion eller forcerad luftkylning
Termisk tid Konstant	Uppvärmningstid konstant typiskt 30–300 s
Montering Orientering	Designad för horisontell eller vertikal montering
Skydd Klass	Kapsling klassificering vanligtvis IP20–IP54

Bromsmotståndsskyddskrets

En skyddskrets för bromsmotstånd används för att förhindra skador orsakade av onormala driftsförhållanden.Den fokuserar på att kontrollera värme och elektrisk stress under bromsar.

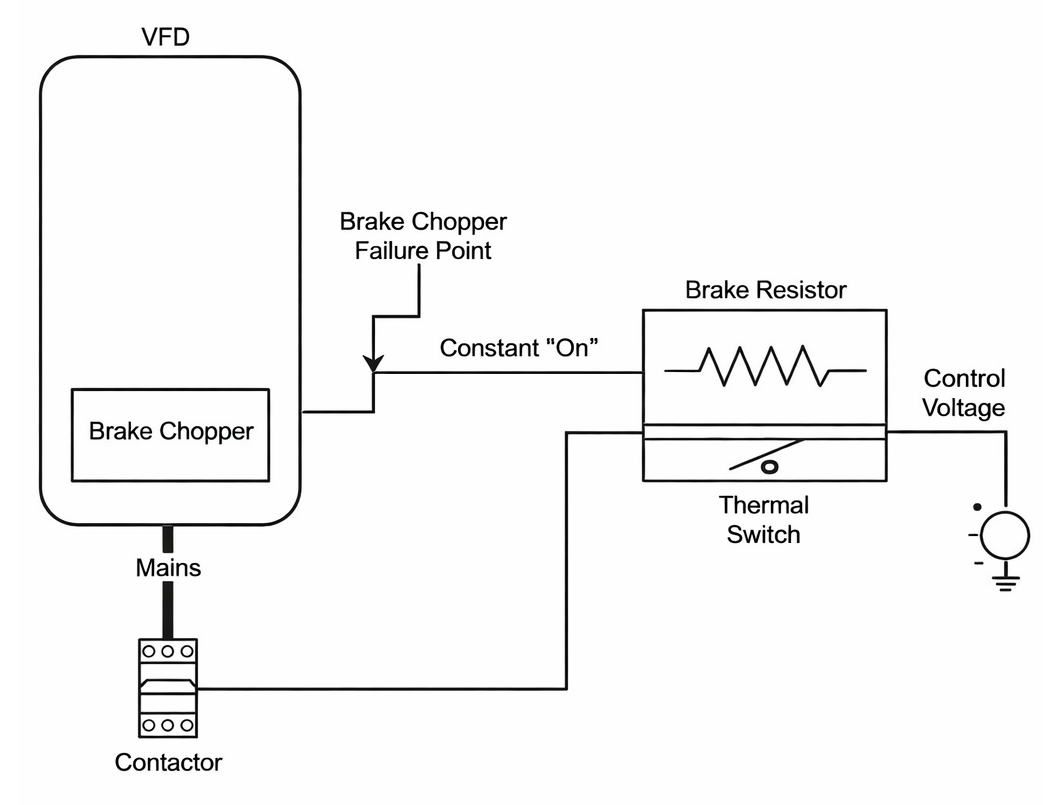

Figur 3. Skyddskrets för bromsmotstånd

I denna konfiguration är en termobrytare monterad på bromsmotståndskroppen.Om motståndstemperaturen stiger över en säker gräns, öppnar termobrytaren styrkretsen.Denna åtgärd kopplar bort bromsmotståndet genom att öppna huvudkontaktorn.Skyddskretsen stoppar ytterligare energiförlust och förhindrar överhettning.

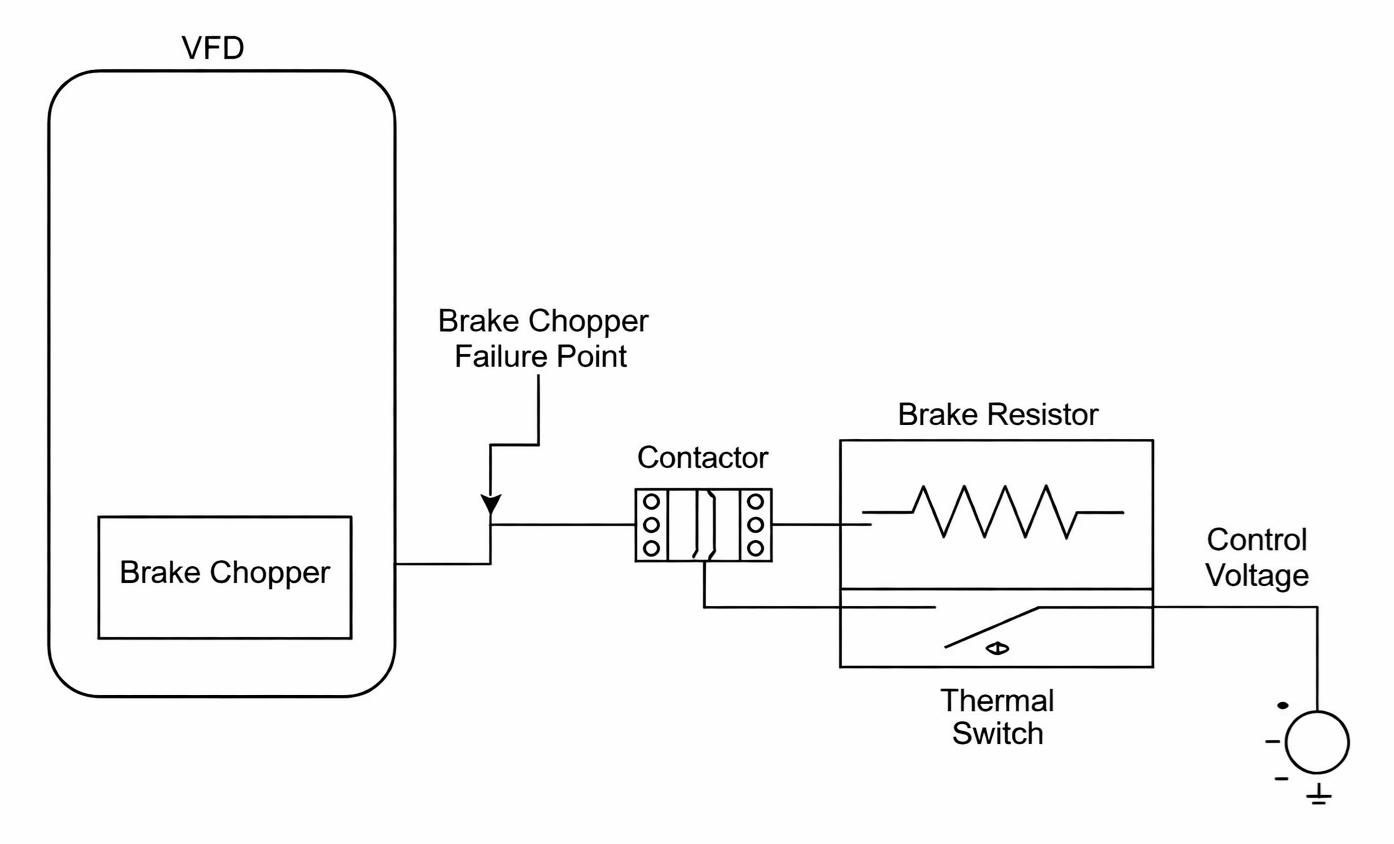

Figur 4. Bromschopper och bromsmotståndssäkerhetskrets

Denna inställning lägger till en kontaktor mellan bromschoppern och bromsmotståndet.Om bromschoppern misslyckas och förblir kontinuerligt aktiv, isolerar kontaktorn bromsmotståndet.Termobrytaren styr kontaktordriften med hjälp av en lågspänningsstyrsignal.Denna design begränsar termisk stress och skyddar motståndet från kontinuerlig överbelastning.

Typer av bromsmotstånd

Trådlindade bromsmotstånd

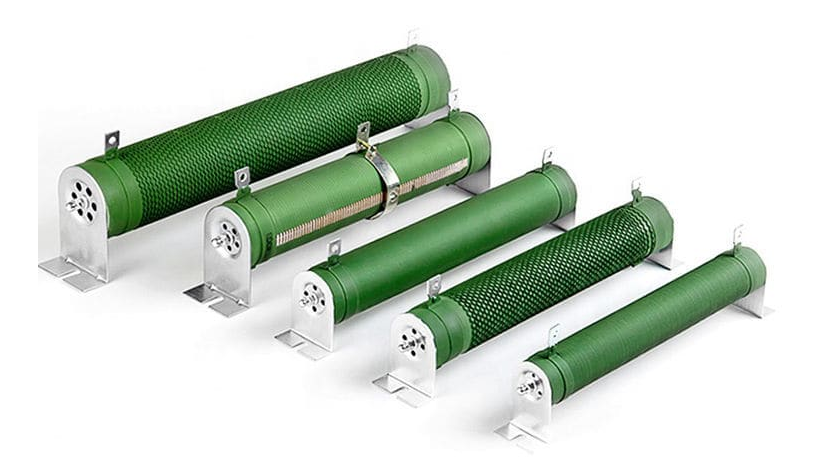

Figur 5. Trådlindade bromsmotstånd

Ett trådlindat bromsmotstånd använder motståndstråd lindad runt en keramisk eller isolerad kärna, som visas i figur 5. Motståndselementet är vanligtvis exponerat eller täckt med en skyddande beläggning för att tillåta värme att strömma ut.Värme frigörs direkt till luften genom motståndsytan.Denna typ är ofta monterad på konsoler eller ramar med öppet luftflöde.Jämfört med slutna typer har trådlindade bromsmotstånd en synlig resistiv struktur.Deras design gör den inre lindningen lätt att identifiera vid inspektion.

Bromsmotstånd i aluminium

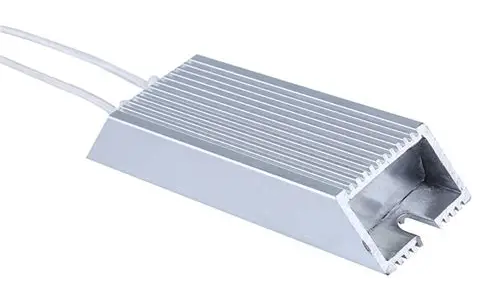

Figur 6. Bromsmotstånd med aluminiumhus

Ett bromsmotstånd som är inrymt i aluminium omsluter det resistiva elementet inuti en solid aluminiumkropp, som visas i figur 6. Aluminiumhöljet fungerar både som skydd och en värmespridande yta.Värme överförs från det inre elementet till det yttre huset och frigörs genom konvektion.Dessa motstånd har en kompakt, rektangulär formfaktor.Jämfört med öppna trådlindade typer ger kapslingen ett renare och mer tätt utseende.

Bromsmotstånd för rutnät (rostfritt stål).

Figur 7. Bromsmotstånd av rostfritt stål av rostfritt stål

Ett gallerbromsmotstånd är byggt med hjälp av staplade rostfria motståndsgaller monterade i en metallram, som visas i figur 7. Gallerstrukturen skapar en stor yta för värmeavgivning.Luft strömmar fritt genom den öppna gallerdesignen för att transportera bort värme.Denna konstruktion gör att motståndet kan hantera stora mängder avledd energi.Jämfört med slutna konstruktioner är bromsmotstånden fysiskt större och mer öppna.Deras struktur är tydligt synlig från utsidan.

Motståndstest av ett bromsmotstånd

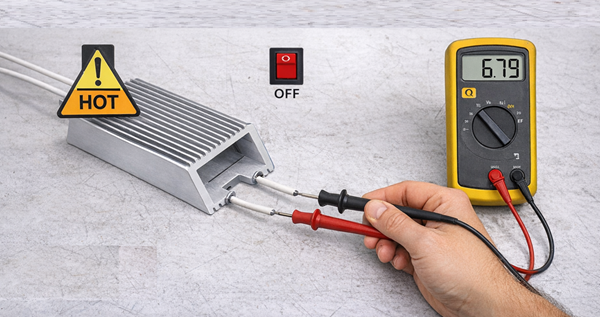

Figur 8. Test av bromsmotståndsmotstånd med multimeter

Steg 1: Strömisolering

Se till att drivsystemet är helt avstängt.Koppla bort bromsmotståndet från drivterminalerna.Detta förhindrar felaktiga avläsningar och förbättrar säkerheten.

Steg 2: Mätarinställning

Ställ in en digital multimeter på resistansläge (Ω).Välj ett område som är lämpligt för motståndets förväntade värde.Kontrollera att mätarproberna fungerar korrekt.

Steg 3: Resistansmätning

Placera sonderna på bromsmotståndets terminaler.Håll sonderna stadigt för att få en stabil avläsning.Observera motståndsvärdet som visas på mätaren.

Steg 4: Grundläggande godkänd/underkänd kontroll

Jämför det uppmätta värdet med motståndets nominella motstånd.En stabil avläsning nära det nominella värdet indikerar ett godkänt.En öppen krets eller extrem avvikelse indikerar ett fel.

Typiska bromsmotståndsfel

Bromsmotstånd kan misslyckas på grund av elektrisk eller termisk stress över tiden.Dessa fel visar ofta synliga tecken eller utlöser enhetsrelaterade varningar.

• Fel på öppen krets

Det resistiva elementet kan gå sönder internt, vilket resulterar i ingen kontinuitet.Frekvensomriktaren kan rapportera bromsfel eller överspänningslarm.Motståndet visar oändligt motstånd när det mäts.

• Överhettningsskada

Överskottsvärme kan missfärga motståndskroppen eller deformera höljet.Ytbeläggningar kan spricka eller flagna.Drivningen kan begränsa bromsverkan.

• Isolationsbrott

Intern isolering kan försämras och orsaka läckagevägar.Detta kan utlösa jordfelsvarningar.Fysiska tecken kan inkludera brännmärken eller kolspårning.

• Terminal eller anslutningsfel

Lösa eller skadade terminaler avbryter strömflödet.Motståndet kan verka intakt men sluta fungera.Körlarm visas ofta under retardation.

Tillämpningar av bromsmotstånd

1. VFD-system (Variable Frequency Drive).

Bromsmotstånd används för att hantera energi under motoravmattning.De hjälper till att upprätthålla en stabil DC-bussspänning.Detta förbättrar stoppkontrollen.

2. Kranar och lyftanordningar

Dessa system genererar hög bromsenergi vid sänkning av laster.Bromsmotstånd absorberar denna energi säkert.De stöder jämna och kontrollerade rörelser.

3. Hissar och rulltrappor

Frekvent start-stopp-drift producerar regenerativ energi.Bromsmotstånd hanterar denna energi under stopp.Detta stöder konsekvent körbeteende.

4. Transportörsystem

Plötsliga stopp och lastbyten kräver kontrollerad inbromsning.Bromsmotstånd hjälper till att skingra överskottsenergi.De stabiliserar drivningen.

Bromsmotstånd vs regenerativ bromsning vs bromschopper

Funktion	Bromsning Motstånd	Regenerativ Bromsning	Broms Chopper
Energihantering Metod	Konverterar 100 % av bromsenergi till värme	Avkastning 70–95 % av energi till nätet	Avleder energi till externt motstånd
Energi Återhämtning (%)	0 %	70–95 %	0 %
System Effektivitet (%)	60–80 %	85–95 %	70–85 %
Värme Genererad (relativ)	Hög (≈100%)	Låg (<30%)	Medium (≈80%)
Typiskt DC Bussspänningsområde	600–1000 VDC	600–1000 VDC	600–1000 VDC
Ytterligare Antal hårdvara	1 komponent	2–4 komponenter	1 halvledarmodul
Svarstid	<10 ms	20–100 ms	<5 ms
Kontinuerlig Kraftkapacitet	0,1–500 kW	Drive-klassad endast	Drive-klassad endast
Peak Power Hantering	Upp till 10× klassad (≤10 s)	Begränsad av rutnät	Begränsad av motstånd
Kontroll Signalspänning	Inga	400–480 VAC-nätsynkronisering	5–15 VDC grindstyrning
Installation Utrymme	0,02–1,5 m²	0,5–2,0 m²	Internt att köra
Kylning Krav	Naturligt / påtvingad luft	Minimal	Indirekt via motstånd
Grid Anslutning behövs	Nej	Ja (3-fas)	Nej
EMC / Harmonisk effekt	Inga	Hög (IEEE 519 gränser)	Låg
Inledande Systemkostnad (relativ)	1× baslinje	3–6× baslinje	2–3× baslinje

Slutsats

Bromsmotstånd skyddar drivsystem genom att säkert ta bort överskottsenergi under retardation.Korrekt dimensionering, korrekta skyddskretsar och rätt motståndstyp säkerställer tillförlitlig drift.Regelbundna tester och förståelse av feltecken hjälper till att upprätthålla en stabil och kontrollerad motorbromsning.
