CPLD förklarade: En guide till programmerbara logikenheter

I den dynamiska världen av elektronisk design sticker komplexa programmerbara logiska enheter (CPLD) ut som mångsidiga verktyg, sömlöst blandning av anpassningsförmåga, precision och effektivitet.Dessa enheter revolutionerade kretsdesign genom att introducera programmerbara makroceller och en dominerande sammankopplingsmatris, vilket möjliggör skapandet av intrikata logiska funktioner med anmärkningsvärd tillförlitlighet.Från starten på 1980 -talet till deras nyckelroll i moderna branscher som nätverk, fordon och flyg- och rymd har CPLD visat sig vara nödvändigt för att du söker både flexibilitet och prestanda.Den här artikeln gräver in i CPLD: s resa, deras distinkta funktioner, praktiska tillämpningar och programmeringsmetoderna som gör dem till en hörnsten i digital logikdesign.

Katalog

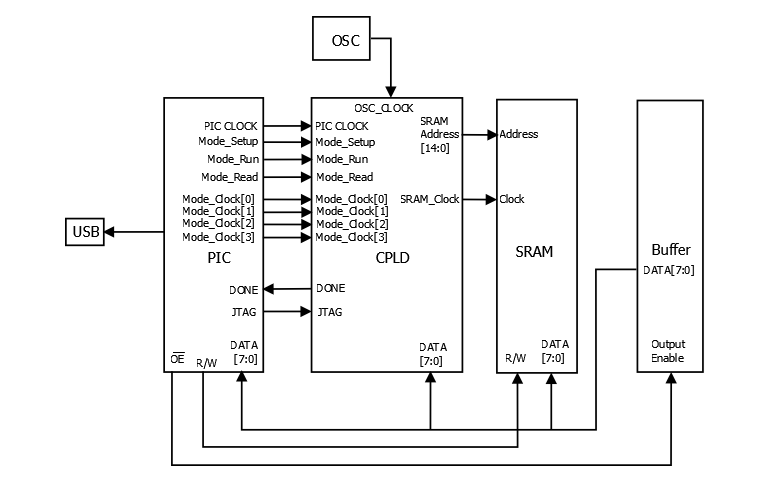

Översikt över CPLD

Inom dominansen av komplexa programmerbara logikanordningar (CPLD) upptäcker man ett sofistikerat väv av programmerbara logiska makroceller, sammanvävda genom en dominerande sammankopplingsmatris.Dessa makrocell (MC) och ingångs-/utgång (I/O) enhetslinjer gör att du kan designa kretsar och konfigurera strukturerna för unika funktioner.Till skillnad från enheter som är förvirrade av deras komplicerade sammankopplingstid, använder CPLD: er fast metalltrådar.Denna egenskap ger dem ett konsekvent och förutsebart klockbeteende, vilket gör tidpunkten förutsägelser mer pålitliga och exakta.

Resan och användningen

På 1970 -talet meddelade tillkomsten av programmerbara logikenheter (PLD) och främjade ett steg mot programmerbara makroenheter.Denna förskjutning introducerade riklig designflexibilitet och skiljer dem från statiska digitala kretsar, även om deras användbarhet ursprungligen var begränsad till enklare kretsar.Tillkomsten av CPLD i mitten av 1980-talet revolutionerade detta landskap och banade vägen för komplexa kretsdesign.Sedan dess har de vävt sig in i strukturen i branscher som nätverk, fordonselektronik, CNC -bearbetning och flyg- och rymdsystem.Du kan påminna om hur CPLD: er förenklade processer som en gång krävde noggrant manuellt arbete och markerade ett anmärkningsvärt språng i effektivitet.

Utmärkande egenskaper hos CPLD

CPLD: er skiljer sig genom sin anpassningsbara programmering, omfattande integration, snabba utvecklingsfunktioner och omfattande tillämpbarhet, tillsammans med ekonomiska produktionskostnader.De tilltalar de med minimal hårdvaruupplevelse och fungerar som pålitliga och säkra produkter som inte kräver uttömmande tester.Som ett bevis på deras skicklighet i storskaliga kretsdesign spelar CPLD: er en nyckelroll i prototyputvecklingen och tjänar körningar under 10 000 enheter, vilket utgör en användbar kompetens för dig.Den skicklighet som CPLD anpassar sig till utvecklingsprojektkraven tjänar ofta uppskattning och betonar deras faktiska mångsidighet i dynamiska miljöer.

Applikationsmetoder

Dessa integrerade kretsar gör att du kan utarbeta logikfunktioner skräddarsydda efter deras behov med både scheman och hårdvarubeskrivningsspråk på utvecklingsplattformar.Till exempel, vid utformningen av en telefonsvarare, utarbetas och sammanställs scheman och hårdvarubeskrivningar på en dator.Genom att använda en nedladdningskabel överförs koden till CPLD för programmering i systemet, som omfattar testning, felsökning och förbättring av mönster.Framgångsrikt utformade mönster massproduceras sedan genom att replikera CPLD-chips.I projekt som trafikljussystem blir upprepning av designprocessen nödvändig, liknande att återuppbygga ett hus för att återställa dess nyhet.Denna repetitiva metodik lägger ofta grunden för att behärska, öka både färdigheter och förtroende.

Ledande varianter

Under åren har företag som Altera, Lattice och Xilinx avslöjat framträdande linjer med CPLD.Anmärkningsvärda exempel inkluderar alteras EPM7128S, Gitter LC4128Voch Xilinx's XC95108 .Dessa modeller har hittat framträdande roller i olika globala applikationer.De som har haft förmånen att arbeta med dessa distinkta produkter påpekar ofta de subtila men ändå kraftfulla skillnaderna som optimerar särskilda funktioner.Detta återspeglar en fin urvalsprocess påverkad av specifika projektkrav, där varje variant har sitt unika överklagande.

Identifiering och klassificering av FPGA och CPLD

Aspekt	CPLD	Fpga
Logisk beteendebildning	Forma logiskt beteende med produktterminstruktur. Exempel: Lattice ISLSI -serien, Xilinx XC9500 -serien, Alta Max7000S Serie, Lattice Mach Series	Forma logiskt beteende med hjälp av en tabelluppslagsmetod. Exempel: Xilinx Spartan Series, Altera Flex10k, ACEx1K -serien
Lämplighet	Lämplig för algoritmer och kombinationslogik, fungerar bättre med begränsade triggers och rika produktvillkor	Lämplig för sekventiell logik, fungerar bättre med strukturer rika på triggers
Tidsfördröjning	Kontinuerlig ledningsstruktur ger enhetlig och Förutsägbara förseningar i tidpunkten	Segmenterad ledningsstruktur leder till oförutsägbar timing förseningar
Programmeringsflexibilitet	Fasta interna kretsar modifieras för programmering. Programmering av logiknivå används	Interna ledningar modifieras för programmering.Logik Programmering på grindnivå möjliggör större flexibilitet
Integration	Lägre integration jämfört med FPGA	Högre integration med mer komplex ledningsstruktur och logikimplementering
Användarvänlighet	Lättare att använda med programmering via E2PROM eller Fastflash. Inget externt minneschip krävs	Kräver externt minne för att lagra programmering information, vilket leder till mer komplex användning
Hastighet och förutsägbarhet	Snabbare hastighet och bättre förutsägbarhet för timing på grund av klumpad samtrafik mellan logikblocken	Långsammare hastighet och mindre förutsägbar timing på grund av programmering och distribuerad samtrafik
Programmeringsteknik	Använder E2PROM- eller Flash Memory -programmering.Programmeringsdata behålls när systemet är avstängd.Stöder programmering på en programmerare eller in-system	Baserat på SRAM -programmering.Programmeringsdata går förlorade när Systemet är avstängd och måste laddas om.Stöder dynamik konfiguration
Sekretess	Erbjuder bättre sekretess	Ger lägre sekretess
Energiförbrukning	I allmänhet högre kraftförbrukning, särskilt med Högre integration	Lägre strömförbrukning jämfört med CPLD

Programmeringsspråk för CPLD

Att analysera hur komplexa programmerbara logikenheter (CPLD) är programmerade är en hörnsten i att skapa mångsidiga hårdvarulösningar.De historiska metoderna för programmering av CPLD har förlitat sig på stege diagram eller hårdvarubeskrivning Språk (HDL), där Verilog HDL och VHDL är dominerande val.Det valda språket kan forma både designstrategin och den operativa effektiviteten för implementeringarna.

• Verilog HDL: Verilog HDL är omhuldad för sin enkla syntax och robusta simuleringsfunktioner, vilket återspeglar de metoder som används i digital logikdesign.Dess integration med Electronic Design Automation (EDA) -verktyg gör att du sömlöst kan utföra syntes och simulering.Den C-liknande syntaxen i Verilog har observerats sänka hinder för inträde för dem med programmeringsbakgrund, vilket skyndar resan från design till utplacering över ett brett spektrum av industrisektorer.

• Vhdl: VHDL ger ett mer detaljerat och uttrycksfullt alternativ för HDL -programmering.Det är ofta valet för projekt som kräver noggrann dokumentation och rigorös typkontroll, egenskaper värderade inom flyg- och försvarsindustrin.Du kan notera att trots VHDL: s potentiella komplexitet i mindre projekt stöder dess disciplinerade struktur skapandet av exceptionellt tillförlitliga mönster, en nödvändighet i miljöer där säkerheten är dominerande.
