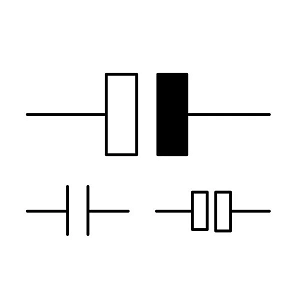

I kretsdiagram visas kondensatorer med hjälp av förenklade grafiska symboler som kommunicerar sitt elektriska beteende och ibland deras konstruktion.Den mest grundläggande symbolen är två parallella linjer, men detta kan variera beroende på kondensatorns typ.Icke-polariserade kondensatorer använder två identiska parallella linjer i schematiska ritningar.Denna design indikerar att komponenten inte har någon polaritet, vilket innebär att den kan anslutas i båda riktningarna.Dessa kondensatorer är vanliga i AC -kretsar, filtrering, signalkoppling och timingapplikationer eftersom de hanterar alternerande eller odefinierade aktuella riktningar.Polariserade kondensatorer markeras annorlunda.Den ena linjen förblir rak, medan den andra är krökt eller kortare, vilket indikerar den negativa terminalen.Ibland läggs ett plusskylt till bredvid den raka linjen för att betona rätt orientering.Detta är vanligt i DC -kretsar där att vända polariteten kan skada komponenten eller kretsen.

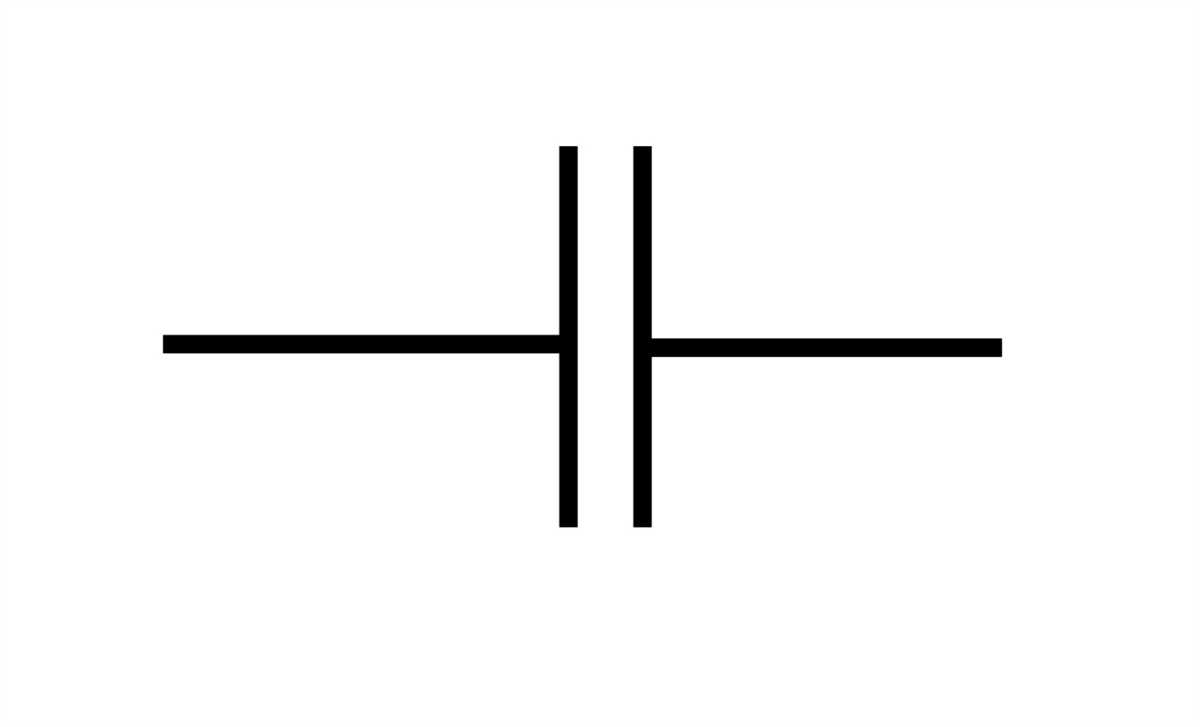

Bild 2. Fast kondensatorsymbol

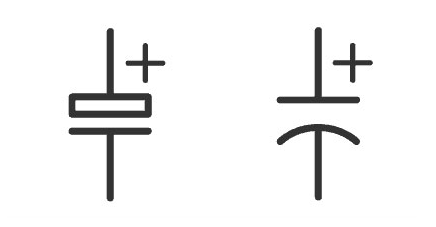

Polariserade kondensatorer har en speciell symbol i kretsdiagram som visar vilket sätt de ska vara anslutna.Den ena sidan av symbolen har vanligtvis en rak linje för den positiva (+) sidan, och den andra sidan kan vara krökt, kortare eller saknas för att visa den negativa ( -) sidan.Många gånger läggs också ett plus -tecken (+) bredvid den positiva terminalen för att göra det extra tydligt.Dessa symboler är mycket viktiga, eftersom det kan orsaka allvarliga problem som att sätta en polariserad kondensator på fel sätt som kan sluta fungera, läcka eller till och med explodera.Dessa kondensatorer används ofta i strömförsörjningskretsar, där de hjälper till att jämna ut spänningen och hålla saker och ting stabila.
En av deras viktigaste fördelar är att de kan lagra mycket energi i en litet utrymme.Men de fungerar bara ordentligt om de är anslutna på rätt sätt. Eftersom de är känsliga för riktning, symbolen i kretsen Diagram fungerar som ett varningstecken.Det påminner dig om att kontrollera vilken sida som är positivt och som är negativt när du sätter kondensatorn i en krets eller fixa en.Detta hjälper till att förhindra misstag och håller kretsen Säkert och fungerar bra.

Figur 3. Polariserad kondensatorsymbol

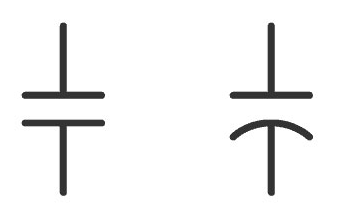

Icke-polariserade kondensatorer visas i kretsdiagram med en enkel symbol gjord av två lika, raka linjer placerade sida vid sida.Det finns inga plus- eller minustecken eftersom dessa kondensatorer inte har en positiv eller negativ sida.De kan anslutas i endera riktningen och fortfarande fungera på samma sätt, vilket gör dem enkla att använda i många typer av kretsar.Denna grupp innehåller flera typer av kondensatorer, som keramik, glimmer, papper och film.Även om de är tillverkade av olika material använder de alla samma grundsymbol i diagram.
Detta hjälper till att hålla diagrammen tydliga och enkla att läsa.Icke-polariserade kondensatorer är viktiga i kretsar där den elektriska strömmen flyter i båda riktningarna, såsom i AC (växlande ström).De används ofta för koppling (passerar signaler mellan delar av en krets), frikoppling (ta bort brus eller hålla spänningen stadig) och inställning (justering av frekvenser i saker som radioapparater).Eftersom de inte är känsliga för vilket sätt de är anslutna är de perfekta för den här typen av uppgifter.

Figur 4. Icke-polariserad kondensatorsymbol

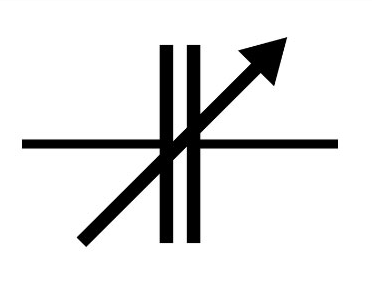

Variabla kondensatorer ser mycket ut som vanliga (fasta) kondensatorer i kretsteckningar.De har båda två raka linjer som visar metallplattorna i delen.Men variabla kondensatorer har något extra, en diagonal pil som går igenom en av linjerna.Denna pil visar att kondensatorn kan ändras eller justeras.Dessa delar används i kretsar där inställning är viktig, som i radioapparater, ljudfilter eller enheter som använder vissa frekvenser.
Anledningen till att de är användbara är att du kan vrida en ratt eller flytta en del inuti dem för att ändra hur mycket laddning de kan hålla.Detta hjälper kretsen att fungera på rätt inställning.Pilen i symbolen berättar också för personer som bygger eller fixar kretsen som denna del måste vara lätt att nå.Det beror på att någon kan behöva justera den för hand senare.Till exempel i en gammaldag kan det faktiskt ändra inställningen på en variabel kondensator inuti i en gammal stil.

Figur 5. Variabel kondensatorsymbol
Bipolära kondensatorer använder samma grundsymbol som icke-polariserade kondensatorer: två parallella linjer med samma längd med ett litet gap mellan dem, och inga tecken eller markeringar för att visa positiva eller negativa sidor.Denna symbol visar att dessa kondensatorer inte har en nödvändig riktning för att ström ska flyta, de fungerar på samma sätt oavsett vilket sätt de är anslutna i en krets.Detta gör bipolära kondensatorer perfekta för kretsar där spänningsriktningen fortsätter att förändras, till exempel i växlande strömsystem (AC).
Vanliga användningsområden inkluderar ljudutrustning, där signaler går fram och tillbaka och motorstyrkretsar, där spänningen ofta växlar riktning.Eftersom dessa kondensatorer inte bryr sig om polaritet kan de hantera dessa typer av förändringar säkert och effektivt.Den enkla symbolen är till hjälp eftersom den minskar förvirring under installationen eller reparationerna.Det säger tydligt att kondensatorn kan gå på något sätt, till skillnad från polariserade typer som måste installeras korrekt för att fungera korrekt och säkert.

Bild 6. Bipolär kondensatorsymbol

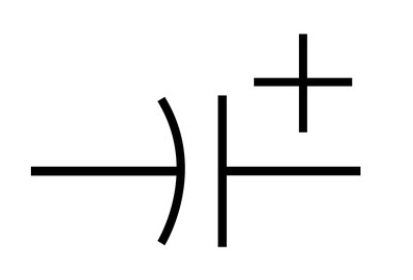

Polymerkondensatorer använder samma symbol i kretsdiagram som andra polariserade elektrolytiska kondensatorer.Denna symbol har en rak linje för den positiva sidan och antingen en krökt linje eller ingen linje för den negativa sidan.För att göra det ännu tydligare läggs ofta ett "+" -tecken nära den positiva terminalen.Även om symbolen ser densamma ut för både polymer och regelbundna elektrolytiska kondensatorer, har de faktiska delarna vanligtvis etiketter för att visa vilken typ de är.Polymerkondensatorer är speciella eftersom de har lägre motstånd inuti (kallas ESR), vilket hjälper dem att svara snabbare och arbeta mer effektivt.
De håller också längre och hanterar värme bättre än vanliga elektrolytiska kondensatorer.På grund av dessa funktioner används ofta polymerkondensatorer i snabba digitala system som datorprocessorer och strömförsörjning, där stabil spänning och snabb prestanda är viktiga.Men eftersom de är polariserade är det viktigt att ansluta dem på rätt sätt.Om de positiva och negativa sidorna vänds kanske kondensatorn inte fungerar korrekt eller den kan till och med skadas.

Figur 7. Polymerkondensatorsymbol

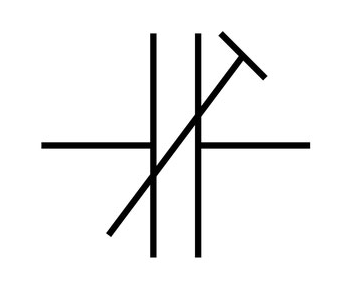

Trimmerkondensatorer ser mycket ut som variabla kondensatorer i kretsdiagram, men de har en liten skillnad i symbolen.Det finns en kort, skarp linje eller pil som korsar den vanliga kondensatorsymbolen.Detta visar att delen kan justeras, men den är inte avsedd att ändras ofta.Trimmerkondensatorer är små delar som går rakt in på ett kretskort.De justeras med ett litet verktyg, som en skruvmejsel.Många vänder dem inte hela tiden, bara en gång under byggnad eller reparation.När de är inställda förblir de vanligtvis så.
Trimmerkondensatorer används i kretsar där precision är viktigt som i oscillatorer, radiofrekvens (RF) kretsar och kommunikationssystem.I dessa typer av kretsar kan till och med små förändringar i kapacitans påverka prestanda, så noggrann kalibrering under installationen är mycket viktigt.Den unika symbolen för trimmerkondensatorer hjälper till att inse att denna komponent är en "set-it-and-leave-it" -typ, inte något som ska justeras regelbundet.Detta hjälper till att undvika misstag och säkerställer att kretsen fortsätter att gå smidigt över tiden.

Bild 8. Trimmerkondensatorsymbol

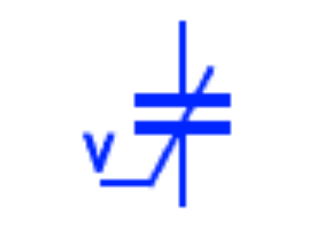

Spänningsberoende kondensatorer, även kallade varaktorer eller varicap-dioder, är speciella typer av kondensatorer vars kapacitans förändras beroende på spänningen som tillämpas på dem.I kretsdiagram visas de med den vanliga kondensatorsymbolen, men med en diagonal pil som pekar mot en av linjerna.Denna pil berättar att kondensatorns värde inte är fixerat, den justeras när spänningen ändras.Varaktorer är mycket användbara i kretsar som behöver ändra frekvens, såsom spänningsstyrda oscillatorer eller inställningskretsar i radioapparater, TV-apparater och andra kommunikationssystem.När spänningen förändras förändras kapacitansen, vilket gör att kretsens frekvens rör sig upp eller ner.Denna förmåga att ändra kapacitans med spänning gör varaktorer viktiga för uppgifter som frekvensmodulering och signalinställning.Även om de ser ut som vanliga kondensatorer på vissa sätt, uppför sig varaktorer mycket annorlunda.

Figur 9. Spänningsberoende kondensatorsymbol

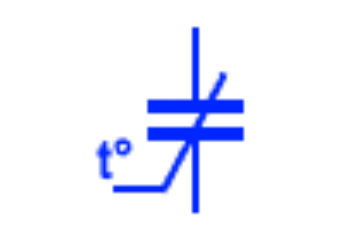

Temperaturberoende kondensatorer använder standardkondensatorsymbolen, som består av två parallella linjer, men med en extra markering för att visa att deras beteende förändras med temperaturen.Denna extra markering är ofta en grekisk bokstav som a (alfa), eller ibland en pil eller etikett som innehåller temperaturrelaterad information.Dessa symboler låter oss veta att kapacitansen för komponenten inte är fixerad, utan istället ändras när temperaturen stiger eller faller.Dessa kondensatorer är speciellt gjorda för att antingen minska eller öka deras kapacitans som svar på temperaturförändringar, vilket kan hjälpa till att balansera temperatureffekter i känsliga kretsar.
De används ofta i tidskretsar, oscillatorer och frekvenskontrollsystem där stabila prestanda är viktiga, även när miljön blir varm eller kall.Om kapacitansen skulle driva för mycket med temperaturen, kan kretsens tidpunkt eller frekvens bli felaktig.Genom att använda temperaturberoende kondensatorer kan du hålla kretsen mer stabil.Detta gör det lättare att välja rätt kondensator när temperaturkompensation behövs för korrekt och pålitlig drift.

Bild 10. Temperaturberoende kondensatorsymbol
Att känna kondensatorsymboler hjälper dig att förstå kretsar bättre och undvika misstag när du ansluter delar.Den här guiden visade hur varje symbol matchar typen av kondensator och vad den gör i en krets.Oavsett om det är att lagra energi, filtrera signaler eller ställa in en frekvens, ger varje symbol dig ledtrådar om hur delen fungerar.Genom att lära dig dessa symboler kan du arbeta med elektronik säkert och korrekt.
Skicka en förfrågan, vi svarar omedelbart.
The symbols on a capacitor indicate its capacitance value (like 10µF or 100nF), voltage rating (e.g., 25V), polarity (with a stripe or "+" sign for positive or negative), tolerance (such as J for ±5%, K for ±10%), temperature stability codes (like X7R or Y5V), and sometimes manufacturing codes, all these markings help identify how the capacitor shouldanvändas i en krets.
För polariserade kondensatorer såsom elektrolytiska eller tantalstyper är det positiva benet vanligtvis längre och kan markeras med en "+" på kroppen, medan den negativa sidan ofta har ett rand- eller minustecken;Icke-polariserade kondensatorer som keramik eller filmtyper har ingen polaritet och kan anslutas på något sätt.
"U" -symbolen på en kondensator är ett ersättning för den grekiska bokstaven "µ" (mikro) och används för att indikera mikrofarader (µF), så till exempel "4U7" betyder 4,7 mikrofarads, som används när utskrift av µ -karaktären inte är praktisk.
Bokstäverna "K" och "J" på en kondensator hänvisar till toleransvärden, där "K" betyder ± 10% och "J" betyder ± 5%, vilket indikerar hur mycket den faktiska kapacitansen kan variera från dess angivna värde.
Kondensatormarkeringar läses genom att tolka koder som direkta värden (t.ex. 10 μF 25V), tresiffriga koder (t.ex. 104 = 100NF), bokstavskoder för tolerans (t.ex. J = ± 5%) och polaritetsindikatorer som en rand eller "+" för den negativa eller positiva ledningen, som hjälper till att identifiera dess elektriska egenskaper.
