Cathode Ray Oscilloscope (CRO): Arbeta, typer och applikationer

Den här guiden förklarar vad en katodstråle -oscilloskop (CRO) är och hur det hjälper dig att se elektriska signaler när de förändras över tid.Det visar hur en CRO fungerar på insidan.Du lär dig hur CRO förvandlar osynliga signaler till synliga vågformer som rör sig över skärmen.Guiden talar också om de olika sätten en CRO kan användas, de lägen som den kan fungera i, de tillgängliga typerna och hur CRO används i olika applikationer.

Katalog

Vad är en CRO?

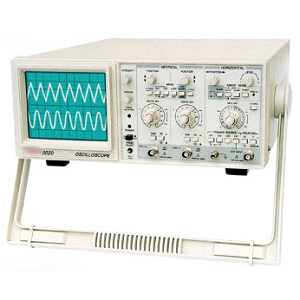

En Katodstråleoscilloskopeller Cro, är ett elektroniskt verktyg som låter dig se elektriska signaler när de ändras över tid.Den visar dessa förändringar som en rörlig linje eller kurva på en skärm, vilket gör osynliga spänningsvariationer enkla att studera.CRO: er används för att analysera egenskaper såsom signalstyrka, frekvens, fasförskjutning och brus.Skärmen visar tiden längs den horisontella axeln och spänningen längs den vertikala axeln.När en spänningssignal appliceras återspeglar den resulterande vågformen hur den signalen beter sig ögonblick för ögonblick.Detta hjälper till att upptäcka fel, analysera tidpunkten mellan delar av en krets eller verifiera om en design fungerar korrekt.

Eftersom CRO: er kan svara snabbt och visa till och med snabba förändringar i signaler är de användbara i uppgifter som att ställa in radiokretsar, inspektera strömförsörjning och analysera snabba pulser.Du kan justera känslighets- och tidskontroller för att zooma in på specifika delar av en signal eller för att passa längre vågformer på skärmen.Enhetens hastighet, enkelhet och noggrannhet har hållit den relevant i labb, klassrum och reparationsbutiker i årtionden.

CRO -blockschema

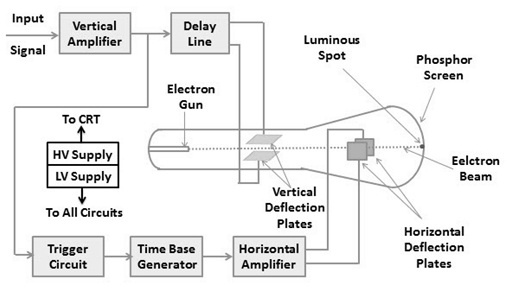

Figur 2. CRO -blockschema

Detta diagram visar hur ett katodstråle -oscilloskop (CRO) fungerar och vad som finns i det.Först insignal går in i vertikalförstärkare, vilket gör signalen starkare så att den kan visas tydligt.Sedan går det igenom en förseningslinje.Denna försening ger CRO tillräckligt med tid att börja flytta strålen över skärmen innan signalen dyker upp, så att du kan se början på vågformen.En elektronpistol, drivs av både hög och låg spänning, skapar och syftar till en stråle av elektroner.Denna stråle reser genom ett vakuumrör och träffar skärmen, som lyser där strålen träffar den.

De vertikal avböjningsplattor Flytta strålen upp och ner beroende på signalens spänning.Samtidigt horisontella avböjningsplattor Flytta strålen från vänster till höger över tiden.Detta skapar vågformen på skärmen.De triggerkrets Se till att strålrörelsen börjar vid samma punkt i signalen varje gång, så att bilden förblir stadig.De tidsbasgenerator skapar en stigande spänning som rör strålen horisontellt och horisontell förstärkare stärker denna spänning för avböjningsplattorna.

Konstruktion av CRO

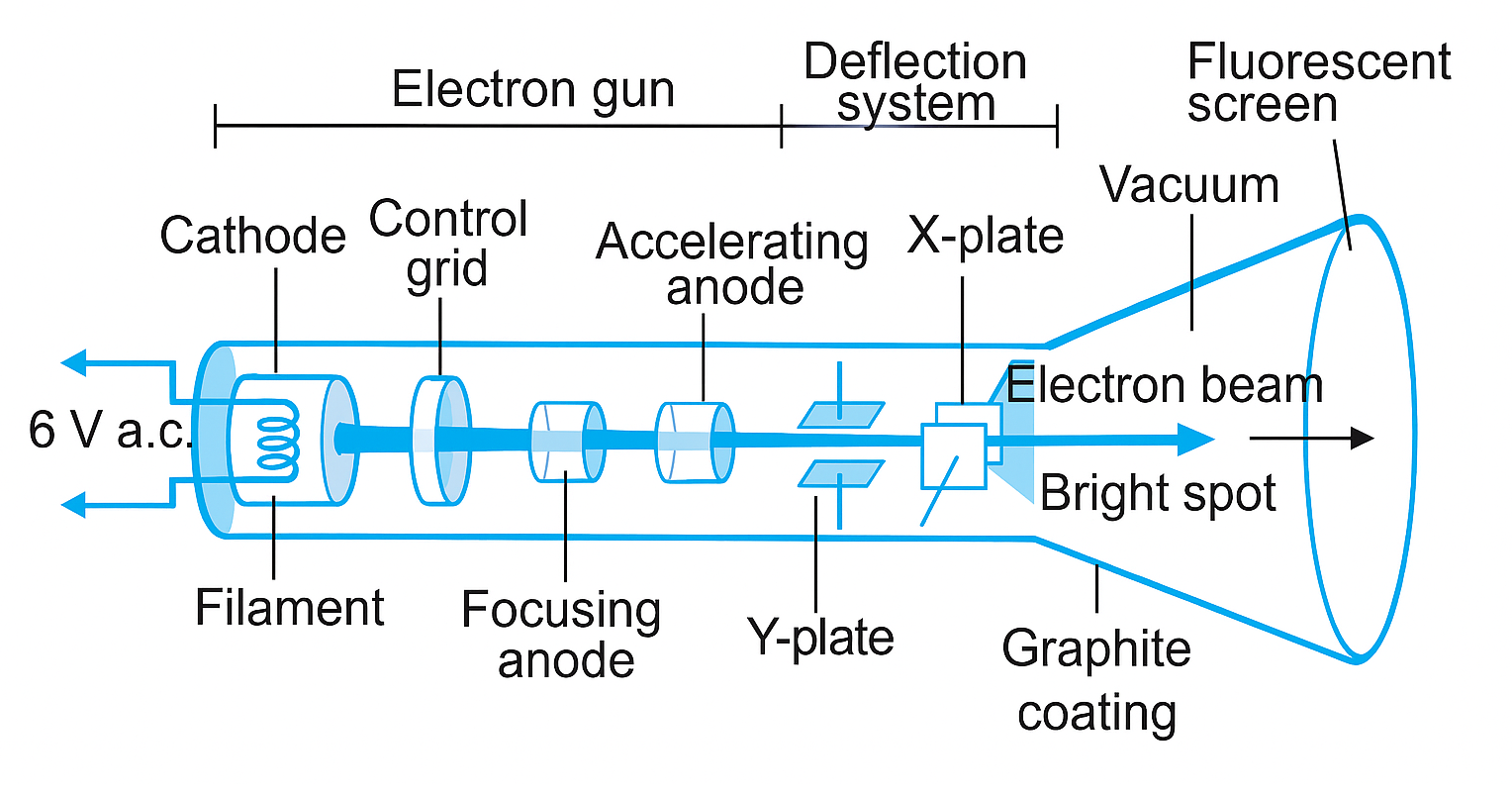

Figur 3. Konstruktion av CRO

Huvuddelen av CRO är Cathode Ray Tube (CRT), som skapar och styr en strålstråle för att dra signalen.Låt oss titta på de olika delarna som får detta att fungera.

Cathode Ray Tube (CRT)

Katodstrålröret är den viktigaste delen av CRO.Det gör två huvudjobb: den bearbetar signalen och visar den på en skärm.Inuti CRT finns det ingen luft (det är ett vakuum), som hjälper elektronerna att röra sig fritt.En elektronpistol I ena änden skapar en tunn stråle av elektroner.Denna stråle reser genom röret och träffar en skärm på andra sidan.Varhelst strålen träffar tänds skärmen.Det finns metallplattor Inuti som rör dig strålen upp, ner, vänster eller höger.Detta låter CRO dra vågformer på skärmen.CRT är byggt noggrant så de former du ser på skärmen matchar den verkliga signalen utan snedvridning.

Elektronpistol

Elektronpistolen skapar och styr elektronstrålen.Den har flera delar.En tråd (som i en glödlampa) blir varm när en liten elektrisk ström passerar genom den.Detta värmer katod, som sedan släpper ut små partiklar som kallas elektroner.En kontrollnät sitter bredvid katoden.Det styr hur många elektroner som är tillåtna genom, vilket ändrar hur ljus strålen är.Sedan påskyndar fokusering och accelererande anoder elektronerna och drar dem in i en tät balk.Alla dessa delar måste justeras noggrant.Även små spänningsförändringar kan påverka bildens form eller tydlighet på skärmen.

Avböjningsplattor

Inuti CRT finns det två par metallplattor.De Y-plattor Flytta strålen fram och tillbaka.De reagerar på insignalen (det du mäter).De X-plattor Flytta strålen sida vid sida.De får vanligtvis en stadig tidssignal.När strålen rör sig spårar den formen på signalen på skärmen.På grund av denna installation kan du se hur signalen förändras över tiden.Plattorna är utformade för att svara jämnt så att skärmen förblir korrekt.

Fluorescerande skärm

I slutet av röret finns en skärm belagd med fosfor, ett material som lyser när det träffas av elektroner.Denna glöd är vad du ser som en spår eller ljus plats på skärmen.Skärmen kan glöda grönt eller blått, beroende på vilken typ av fosfor som används.Det är något krökt att minska bildförvrängningen och göra det lättare att se från olika vinklar.Strålens styrka och typen av beläggning påverkar hur ljus och skarp bilden ser ut.

Glashölje

Alla CRT -delar är inneslutna i ett starkt glasskal.Detta håller luften ute och upprätthåller vakuumet, som behövs för att elektronerna ska resa utan störningar.De inre väggarna är täckta med ett tunt skikt av ledande beläggning (som grafit) som hjälper till att leda oanvända elektroner säkert bort och håller strålen stabil.Om denna vakuumtätning går sönder, slutar CRT fungera ordentligt och kan inte fixas.

Hur CRO fungerar?

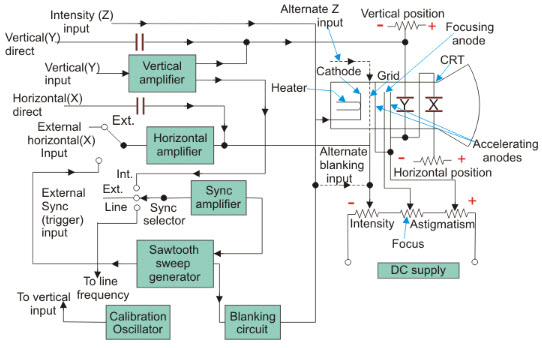

Bild 4. Arbetet med CRO

Arbetet av en katodstråleoscilloskop kretsar kring att generera och styra en elektronstråle för att visuellt visa elektriska signaler.Inuti CRT (katodstrålröret), en uppvärmd katod avger elektroner, som sedan accelereras genom att accelerera anoder och formas till en smal stråle med hjälp av fokuseringselement.Denna stråle riktas mot en fosforbelagd skärm, där den skapar en synlig plats när den slår.Den vertikala rörelsen av denna stråle styrs av vertikal avböjningsplattor, som tar emot insignalen genom vertikalförstärkare.

När signalen varierar förändras spänningen på dessa plattor, vilket gör att strålen avleder upp och ner i enlighet därmed.Samtidigt horisontella avböjningsplattor drivs av en spänningsramp från Sawtooth Sweep Generator, som förstärks av horisontell förstärkare, vilket får strålen att röra sig från vänster till höger i konstant hastighet.Detta skapar en tidsbas, vilket gör att CRO kan visa hur insignalen ändras över tid.En synkroniseringsförstärkare Säkerställer att svepet börjar vid en konsekvent punkt i varje signalcykel och stabiliserar vågformen på skärmen.Ytterligare kretsar som takkrets Förhindra oönskade spår under retursvepet.Sammantaget tillåter denna installation CRO att konvertera elektriska signaler till en visuell vågform för analys.

CRO -operationssätt

Ett katodstråle -oscilloskop (CRO) kan fungera i olika lägen för att hjälpa till med olika typer av signalmätningar.Varje läge har en speciell användning beroende på vad du vill se eller mäta.

• Y-T-läge (spänning kontra tid)

Detta är det mest använda läget på en CRO.Det visar hur spänningen för en signal förändras över tid.Den vertikala linjen (y-axeln) visar spänning, och den horisontella linjen (x-axeln) visar tiden.Det är bra för att titta på saker som ljudvågor, elektroniska pulser eller någon signal som ändras med tiden.

• X-y-läge

I detta läge drar CRO en signal mot en annan.Istället för tid på x-axeln använder den en annan spänningsignal.Detta är användbart för att jämföra två signaler samtidigt.Till exempel, om två signaler inte är synkroniserade (eller utan fas), visar detta läge det tydligt.Det kan också skapa intressanta former som kallas Lissajous -mönster, som hjälper dig att studera förhållandet mellan de två signalerna.

• Dubbelspårläge

Det här läget låter dig se två vågformer på skärmen samtidigt.Detta är användbart om du vill jämföra signaler, som ingången och utgången från en krets.CRO gör detta antingen genom att snabbt växla mellan två kanaler (så snabbt ser det ut som att båda alltid är på) eller genom att använda två separata elektronstrålar (i dubbla stråle CRO).På detta sätt kan du kontrollera hur två delar av ett system beter sig på en gång.

• Svepläge

Sopläge hänvisar till hur CRO styr skärmens vänster till höger rörelse, vilket är tidsbasen.Sopen rör sig strålen över skärmen i en jämn takt, så att du kan se hur en signal förändras över tiden.Du kan justera svephastigheten för att zooma in eller ut på en signal.Du kan också ställa in en trigger, så vågen börjar vid samma punkt varje gång, vilket ger dig en stadig, tydlig bild istället för en hoppning eller drivande.

Typer av CRO

Det finns flera typer av CRO: er för att matcha olika tekniska krav:

Analog CRO

Ett analog katodstråleoscilloskop (CRO) är den traditionella typen av oscilloskop som använder analoga elektroniska komponenter för att visa vågformer.När en signal appliceras visas den direkt på skärmen utan fördröjning.Detta gör den analoga CRO mycket snabbt och idealiskt för att observera signaler som förändras kontinuerligt och snabbt, till exempel de i ljud- eller radiokretsar.Vågformerna visas som smidiga, kontinuerliga linjer.En stor begränsning av analoga CRO är emellertid att de inte kan lagra eller rädda vågformerna.När en signal försvinner har den gått från skärmen och kan inte granskas.På grund av detta är analoga CRO: er inte lämpliga för att fånga sällsynta eller kortlivade signaler som inträffar snabbt och inte upprepar.

Digital lagringsoscilloskop (DSO)

Ett digital lagringsoscilloskop, ofta kallad en DSO, är en modern typ av CRO som konverterar analoga signaler till digital data med hjälp av en speciell komponent som kallas en analog-till-digital-omvandlare.När signalen är i digital form kan DSO lagra den i minnet, visa den på skärmen och låta pausa, spela in eller zooma in på signalen för detaljerad analys.Denna funktion gör DSO användbar för att fånga korta, sällsynta eller engångssignalhändelser som en analog CRO skulle missa.DSO: er kommer vanligtvis med avancerade funktioner som automatiska mätningar, markörer för exakta avläsningar och alternativ för att ansluta till datorer eller USB -enheter för att spara data.På grund av deras lagrings- och analysfunktioner används DSO: er allmänt i både utbildning och industri för ett brett utbud av applikationer.

Blandad signal oscilloskop (MSO)

Ett blandat signaloscilloskop, eller MSO, är en typ av digitalt oscilloskop som kan hantera både analoga och digitala signaler samtidigt.Den kombinerar funktionerna i ett digitalt lagringsoscilloskop med extra kanaler som är utformade för att läsa digitala signaler, som vanligtvis är i form av binära värden antingen på eller av, 1 eller 0. Detta gör MSO: er mycket användbara för att analysera system som inkluderar båda typerna av signaler, såsom mikrokontroller, digitala logiska kretsar och FPGA: er.Med en MSO kan du se analoga vågformer tillsammans med digitala signaler på samma skärm, vilket gör det lättare att se hur olika delar av ett system interagerar.Till exempel kan du kontrollera när en digital styrsignal slås på och observera hur den analoga delen av kretsen svarar.Detta gör MSO till ett kraftfullt verktyg för att arbeta med moderna elektroniska system som blandar analog och digital teknik.

Fördelar och nackdelar med CRO

Fördelar	Nackdelar
Realtid vågformsvisning	Skrymmande design på grund av CRT, vilket gör dem stora och tunga
Hög bandbredd tillåter exakt spårning av snabba signaler	Ingen inbyggd lagring eller automatisering, manuell tolkning nödvändig
Ger exakta mätningar av amplitud, tid och frekvens	Brantare inlärningskurva, kräver förståelse för olika kontroll
Stöder två-kant och flerkanalsvisning	Höga interna spänningar utgör säkerhetsrisker, särskilt under högspänningstestning
Hållbar konstruktion, särskilt CRT -versioner kan pågå i årtionden	Underhåll och reparationer är komplexa på grund av vakuumrör komponenter

Ansökningar

Här är några vanliga sätt de används:

•Sändning

CRO: er är mycket användbara i radio- och TV -sändningar.De hjälper till att kontrollera styrkan och kvaliteten på signaler i AM- och FM -radio, liksom i videosystem.Genom att titta på vågformerna på skärmen kan de se till att signalerna är tydliga och fungerar korrekt.Om något är fel kan CRO hjälpa till att hitta och fixa problemet snabbt.

• Kraftelektronik

När det gäller kraftelektronik hjälper CRO: er att studera hur kretsar uppför sig när man slår på och av, eller när kraften plötsligt förändras.Dessa plötsliga förändringar kallas "transienter."CRO: er kan visa hur snabbt eller långsamt en switch fungerar och om styrsystem fungerar på rätt sätt.Detta är mycket viktigt när man utformar system som inverterare eller strömförsörjning.

• Vetenskaplig forskning

I Science Labs används CRO: er under experiment för att titta på elektriska signaler.Till exempel kan de användas för att kontrollera hur vågor uppför sig i kretsar eller för att studera saker som magnetiska eller ljudvågor.Detta hjälper till att förstå hur olika system reagerar under olika förhållanden.CRO gör osynliga signaler enkla att se och studera.

• Bil och flygel

CRO: er hjälper också till fordon och flygplan.Många använder dem för att titta på signaler från sensorer, tändningssystem eller kontrollenheter.Om en bilmotor eller flygplanssystem inte fungerar korrekt kan CRO visa var signalen bryts ned.Detta gör det lättare att hitta och fixa problem snabbt och säkert.

• Medicinsk utrustning

Många använder CRO: er i medicinska maskiner som EKG (som visar hjärtslag) och EMG: er (som visar muskelaktivitet).CRO visar mönstren för elektriska signaler i kroppen, hjälper till med diagnos och ser till att maskinerna fungerar rätt.Detta är mycket viktigt för patientvård och säkerhet.

Slutsats

CRO är ett användbart verktyg som låter dig se hur elektriska signaler förändras över tid genom att rita vågformer på en skärm.Den använder en elektronstråle och specialplattor i ett vakuumrör för att göra signalen synlig.Varje del av CRO, från förstärkaren till avtryckaren och skärmen, arbetar tillsammans för att visa signalen tydligt.Olika lägen låter dig se signaler på olika sätt, och du kan välja mellan grundläggande analoga modeller eller avancerade digitala typer.Även om det har vissa gränser används CRO fortfarande idag eftersom det är snabbt, korrekt och användbart för att kontrollera kretsar, lösa problem och testasystem inom många områden.
