Att välja rätt nätadapterkontakt: AC Input och DC Output Guide

Strömadapterkontakter låter dig ansluta dina enheter till en strömkälla och hålla dem igång.I den här artikeln kommer du att lära dig vad AC-ingångskontakter och DC-utgångskontakter gör och varför de är viktiga.Du kommer också att utforska olika pluggtyper som används runt om i världen, tillsammans med spänning, frekvens och säkerhetsfunktioner.Dessutom kommer du att förstå kontakttyper och var de ofta används.

Katalog

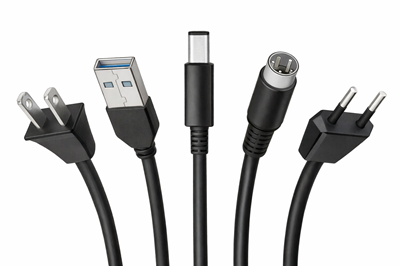

Figur 1. Översikt över nätadapterkontakter

Vad är AC-ingångskontakter?

AC-ingångskontakter är de komponenter som ansluter en nätadapter till ett vägguttag för att ta emot växelström (AC).De fungerar som ingångspunkten för elektrisk energi från elnätet till adaptern.Dessa kontakter är utformade för att säkert överföra elektricitet från uttaget till nätadapterns interna kretsar.Deras primära funktion är att säkerställa en stabil och säker anslutning till strömkällan.AC-ingångskontakter är bra för att göra det möjligt för alla nätadapter att fungera effektivt.De är vanligtvis integrerade i nätsladdar eller direkt anslutna till adapterhus.Designen säkerställer konsekvent leverans av ingångseffekt till adaptern för konvertering.Utan AC-ingångskontakter skulle nätadaptrar inte kunna ta emot energi från nätet.

Vanliga typer av AC väggkontakter

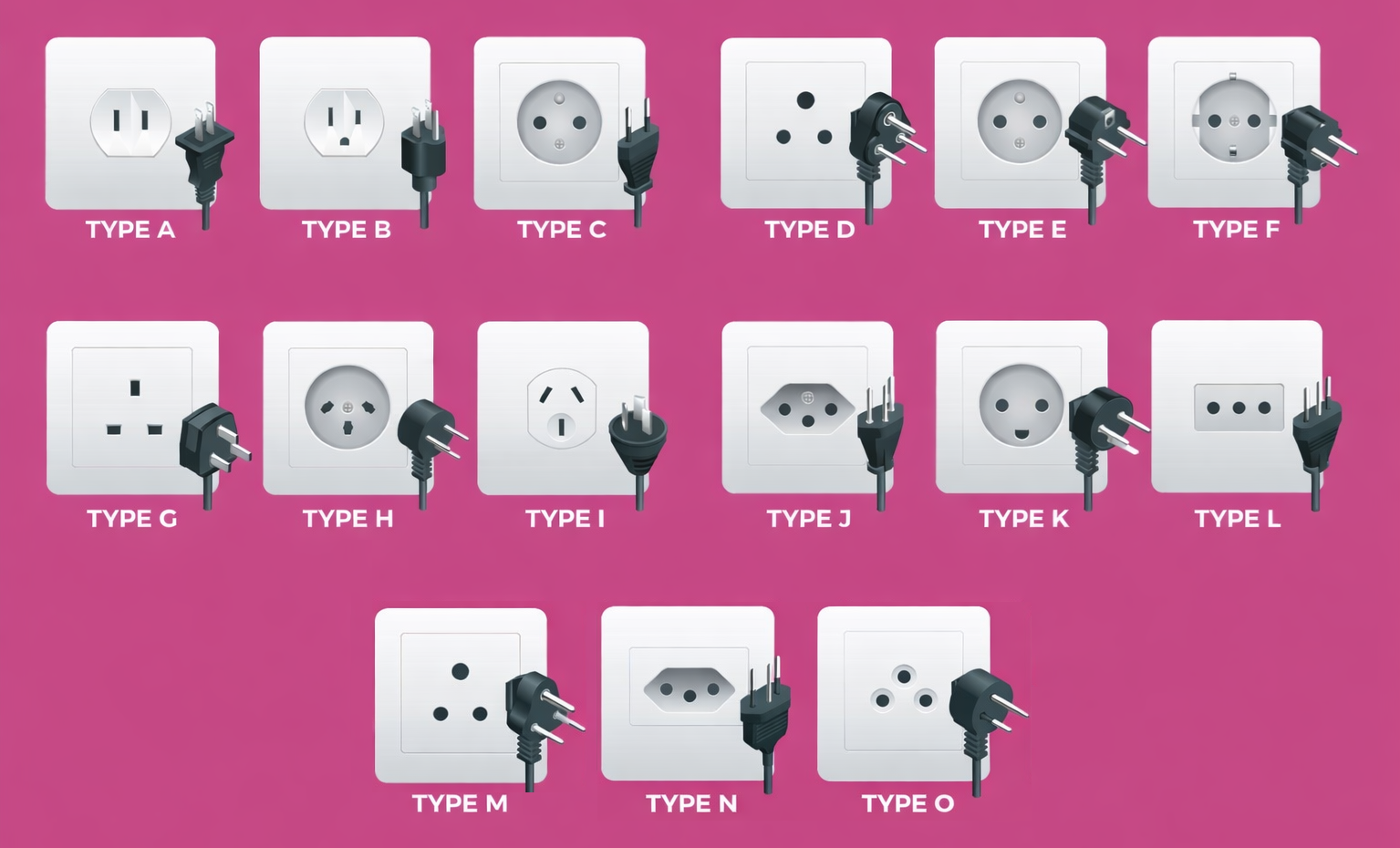

Figur 2. Globala AC-kontakttyper

• Typ A - Typ A är en tvåstiftskontakt med platta parallella blad och inget jordstift.Det används främst i USA, Kanada, Mexiko och Japan.Jämfört med andra typer är det en av de enklaste och lättaste designerna.Den här kontakten används ofta för lågeffektsenheter som telefonladdare och liten elektronik.Dess utbredda användning gör det till en standard för grundläggande hemelektronik.Enkelheten hos typ A gör den kostnadseffektiv och enkel att tillverka.

• Typ B - Typ B liknar typ A men inkluderar ett extra runt jordstift.Det används ofta i Nordamerika och delar av Centralamerika.Jämfört med typ A ger den förbättrad säkerhet tack vare jordningsfunktionen.Denna kontakt används ofta för apparater som kräver högre säkerhetsstandarder.Det är viktigt i miljöer där elskydd är nödvändigt.Typ B är ett standardval för både bostäder och kommersiella applikationer.

• Typ C - Typ C är en kontakt med två runda stift, allmänt känd som Europlug.Det används i stor utsträckning i Europa, Asien och Sydamerika.Jämfört med typ A och B är den mer universell kompatibel med många uttagstyper.Denna kontakt används vanligtvis för lågeffektsenheter som laddare och små apparater.Dess kompakta design möjliggör enkel användning i flera regioner.Typ C spelar en viktig roll vid internationella resor på grund av dess breda kompatibilitet.

• Typ D - Typ D är en kontakt med tre runda stift arrangerad i ett triangulärt mönster.Det används främst i Indien, Nepal och vissa afrikanska länder.Jämfört med typ C stöder den enheter som kräver en mer stabil anslutning.Denna kontakt används ofta i regioner med äldre elektriska standarder.Dess design gör att den klarar måttliga effektkrav.Typ D är fortfarande viktig för att upprätthålla kompatibilitet inom sin regionala infrastruktur.

• Typ E - Typ E är en två-rundstiftskontakt med ett hål för ett jordstift i uttaget.Det används ofta i Frankrike, Belgien och Polen.Jämfört med typ C har den en jordningsmekanism för ökad säkerhet.Denna kontakt används för både låg- och medeleffektsenheter.Det är viktigt för att upprätthålla säkra elektriska anslutningar i europeiska system.Typ E är ofta kompatibel med Type F-uttag.

• Typ F - Typ F, även känd som Schuko-kontakten, har två runda stift med jordklämmor.Det används ofta i Tyskland, Spanien och många europeiska länder.Jämfört med typ E använder den sidojordning istället för ett stift.Denna kontakt används vanligtvis för apparater med högre effekt.Dess starka design ger en säker och stabil anslutning.Typ F behövs i moderna europeiska elsystem.

• Typ G - Typ G är en trestiftskontakt med rektangulära stift arrangerade i en triangulär layout.Det används i Storbritannien, Irland och flera asiatiska länder.Jämfört med andra typer har den en mer robust och större struktur.Denna kontakt används ofta i både hushålls- och kontorsutrustning.Det är viktigt för att säkerställa en fast och stabil anslutning.Typ G är allmänt känd för sin hållbarhet.

• Typ H - Typ H är en trestiftskontakt med stift arrangerade i en unik triangulär formation.Det används främst i Israel och närliggande regioner.Jämfört med typ C har den en distinkt design som begränsar kompatibiliteten.Denna kontakt används i både bostäder och kommersiella miljöer.Det säkerställer korrekt anslutning inom sitt specifika regionala system.Typ H är viktig för att upprätthålla standardiserad elsäkerhet i sin region.

• Typ I - Typ I är en kontakt med två platta vinklade stift och ibland ett jordstift.Det används ofta i Australien, Nya Zeeland och China.Jämfört med typ A ger den vinklade designen en säkrare passform.Denna kontakt används i ett brett utbud av elektriska apparater.Den stöder både hushålls- och industriapplikationer.Typ I är bra i regioner med modern elektrisk infrastruktur.

• Typ J - Typ J är en trestiftskontakt med runda stift, inklusive ett jordstift.Det används främst i Schweiz och Liechtenstein.Jämfört med typ C erbjuder den ytterligare jordning för säkerheten.Denna plugg används ofta i både hem och kontor.Det säkerställer stabila och säkra elektriska anslutningar.Typ J är viktig för att upprätthålla höga säkerhetsstandarder i sin region.

• Typ K - Typ K är en trestiftskontakt med runda stift och ett jordstift.Det används främst i Danmark och Grönland.Jämfört med Type F har den en något annorlunda jordningskonfiguration.Denna kontakt används för både bostäder och kommersiella enheter.Det säkerställer kompatibilitet inom det danska elsystemet.Typ K är viktig för att upprätthålla lokaliserade elektriska standarder.

• Typ L - Typ L är en kontakt med tre runda stift anordnad i en rak linje.Det används främst i Italien och vissa delar av Nordafrika.Jämfört med typ C stöder den applikationer med högre ström.Denna kontakt används i både små elektronik och större apparater.Det ger en stabil och konsekvent anslutning.Typ L är viktig för Italiens standardiserade elsystem.

• Typ M - Typ M är en större version av Type D med tre runda stift.Det används i Sydafrika och vissa grannländer.Jämfört med typ D är den designad för applikationer med högre effekt.Denna kontakt används ofta i tunga apparater.Dess större storlek gör att den klarar mer elektrisk belastning.Typ M är viktig för industrimiljöer och miljöer med hög effekt.

• Typ N - Typ N är en tre-rundstiftskontakt standardiserad i Brasilien och Sydafrika.Den är designad för förbättrad säkerhet och kompatibilitet.Jämfört med typ C inkluderar den jordning för extra skydd.Denna kontakt används i både hem och kommersiella enheter.Den stöder moderna elektriska standarder i sina regioner.Typ N spelar en viktig roll i nyare infrastruktursystem.

• Typ O - Typ O är en tre-rundstiftskontakt som används främst i Thailand.Den är utformad för att stödja moderna elsystem i regionen.Jämfört med äldre pluggtyper erbjuder den förbättrade säkerhetsfunktioner.Denna kontakt används i både hushålls- och kommersiella applikationer.Det säkerställer kompatibilitet med lokala elektriska standarder.Typ O är viktig för att stödja standardiserade kraftsystem i Thailand.

Spänning och frekvens för AC-ingångskontakter

Strömadaptrar är vanligtvis utformade för att fungera inom ett brett inspänningsområde, vanligtvis från 100V till 240V AC.Denna flexibilitet gör att enheter kan användas i olika länder utan att behöva separat strömförsörjning.Adaptern anpassar sig automatiskt till den inkommande spänningen för att bibehålla stabil prestanda.Denna funktion är särskilt viktig för modern elektronik som används på globala marknader.Brett spänningsstöd hjälper till att förhindra skador orsakade av spänningsfel.Det förbättrar också bekvämligheten med att använda enheter när du reser.

Förutom spänning fungerar AC-ingången även vid standardfrekvenser på 50Hz eller 60Hz.Dessa frekvensvärden representerar hur ofta den elektriska strömmen växlar per sekund.Strömadaptrar är byggda för att hantera båda frekvenserna effektivt utan att påverka uteffekten.Detta säkerställer konsekvent drift oavsett regionala elektriska standarder.Stöd för båda frekvenstyperna förbättrar kompatibiliteten mellan olika kraftsystem.Som ett resultat är de flesta moderna adaptrar designade för universella ingångsförhållanden.

AC-kontakter med två ben och tre ben

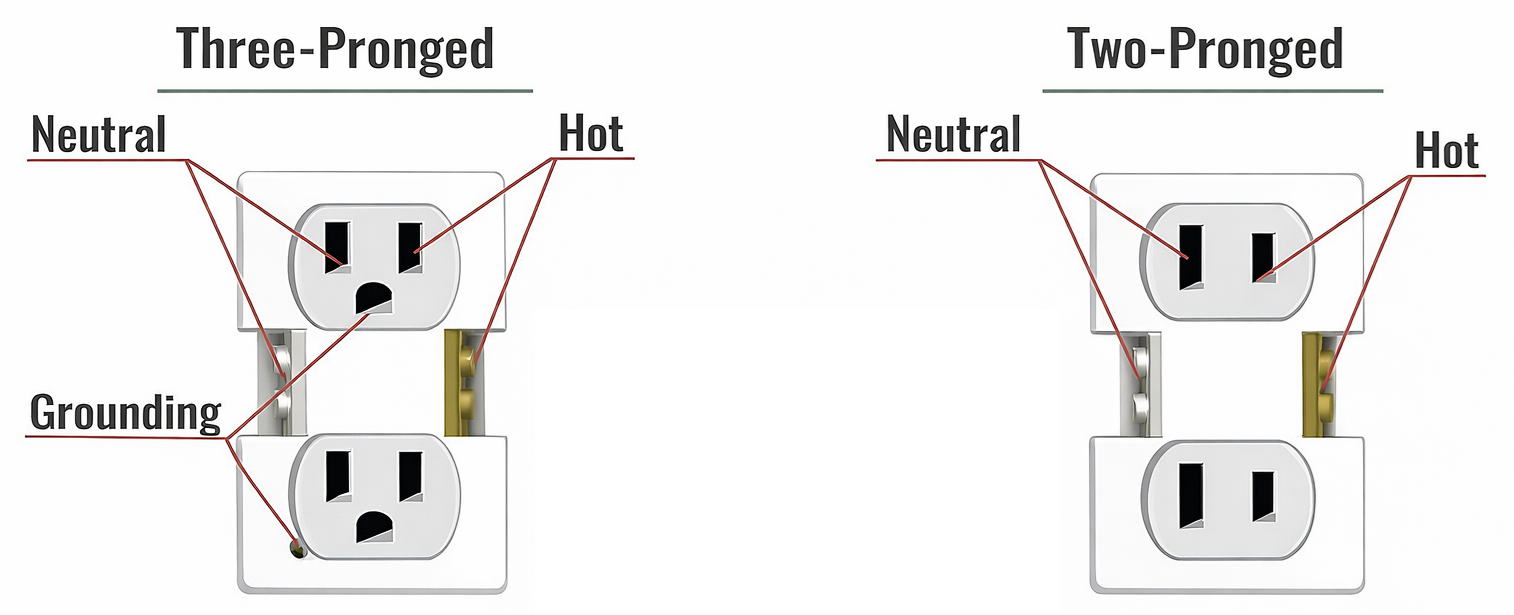

Figur 3. Tvåstifts kontra trestiftspluggstruktur

Tvåstiftskontakter består av två elektriska kontakter som ansluts till strömförande och neutrala ledningar på en strömkälla.De används ofta i enheter som inte kräver jordning för säker drift.Dessa pluggar är lätta och enklare i design, vilket gör dem lämpliga för liten elektronik.De finns ofta i laddare, lampor och lågeffektsapparater.Tvåstiftspluggar används ofta på grund av sin kompakta struktur.De ger dock grundläggande skydd och inkluderar inte ytterligare säkerhetsjordning.

Trestiftskontakter inkluderar ett extra stift avsett för jordning, vilket förbättrar den elektriska säkerheten.Denna jordningsanslutning hjälper till att förhindra elektriska stötar genom att leda överskottsström på ett säkert sätt till marken.Dessa pluggar används vanligtvis i enheter med högre effektkrav eller metallkapslingar.De erbjuder förbättrat skydd mot elektriska fel och kortslutningar.Trestiftspluggar finns vanligtvis i apparater som datorer, kylskåp och industriell utrustning.Deras design säkerställer säkrare drift i krävande elektriska miljöer.

Fasta kontra utbytbara AC-kontakter

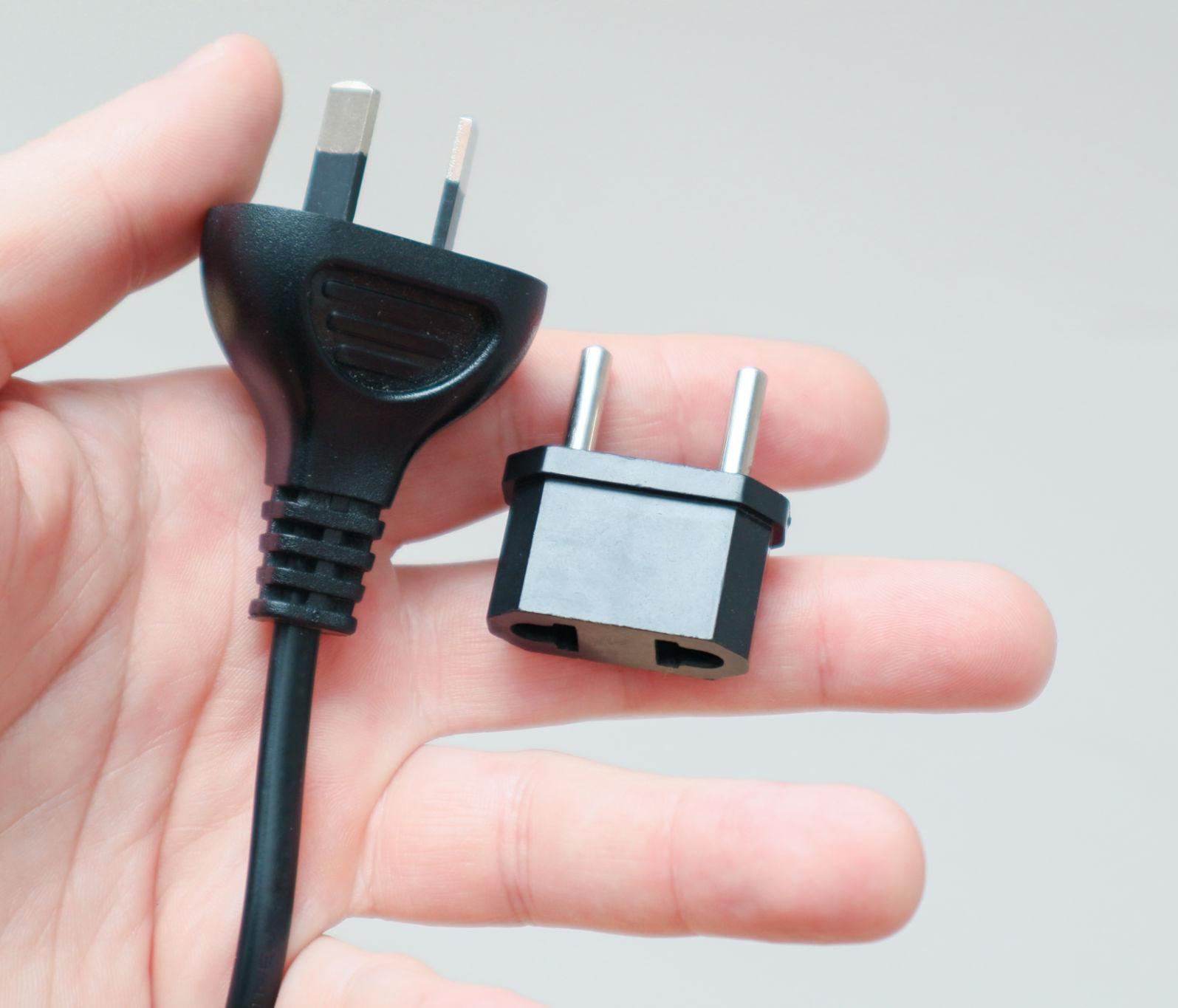

Figur 4. Design av fast vs utbytbar plugg

Fasta AC-kontakter är permanent anslutna till nätadaptern och kan inte tas bort eller bytas ut.Denna design ger en stabil och hållbar anslutning för dagligt bruk.Det används ofta i adaptrar som är designade för en specifik region eller land.Fasta pluggar är enkla och minskar risken för lösa anslutningar.De är ofta att föredra för stationära enheter som inte flyttas ofta.Denna design säkerställer konsekvent prestanda utan behov av ytterligare komponenter.

Utbytbara AC-kontakter, å andra sidan, gör det möjligt att byta olika kontakthuvuden beroende på region.Detta gör dem mycket användbara för resor och internationella applikationer.Du kan enkelt fästa lämplig kontakttyp för olika länder.Denna flexibilitet eliminerar behovet av flera adaptrar.Utbytbara system används ofta i universella strömadaptrar.De ger bekvämlighet samtidigt som de bibehåller kompatibilitet över olika elektriska standarder.

Vad är DC-utgångskontakter?

DC-utgångskontakter är de komponenter som levererar reglerad likström (DC) från en nätadapter till en elektronisk enhet.De fungerar som den sista anslutningspunkten mellan strömkällan och enheten som drivs.Dessa kontakter säkerställer att den omvandlade elektriska energin överförs effektivt och tillförlitligt.Deras primära funktion är att ge en stabil uteffekt som matchar enhetens strömkrav.DC-utgångskontakter är viktiga för att driva modern elektronik som bärbara datorer, routrar och bärbara enheter.De är designade för att upprätthålla en säker och konsekvent anslutning under drift.Dessa kontakter stödjer också säker drift genom att förhindra oavsiktlig frånkoppling.Deras design gör att de kan passa säkert i enhetens ingångsportar.Utan DC-utgångskontakter skulle strömadaptrar inte kunna leverera användbar energi till enheter.

Vanliga typer av DC-kontakter

Barrel Connectors

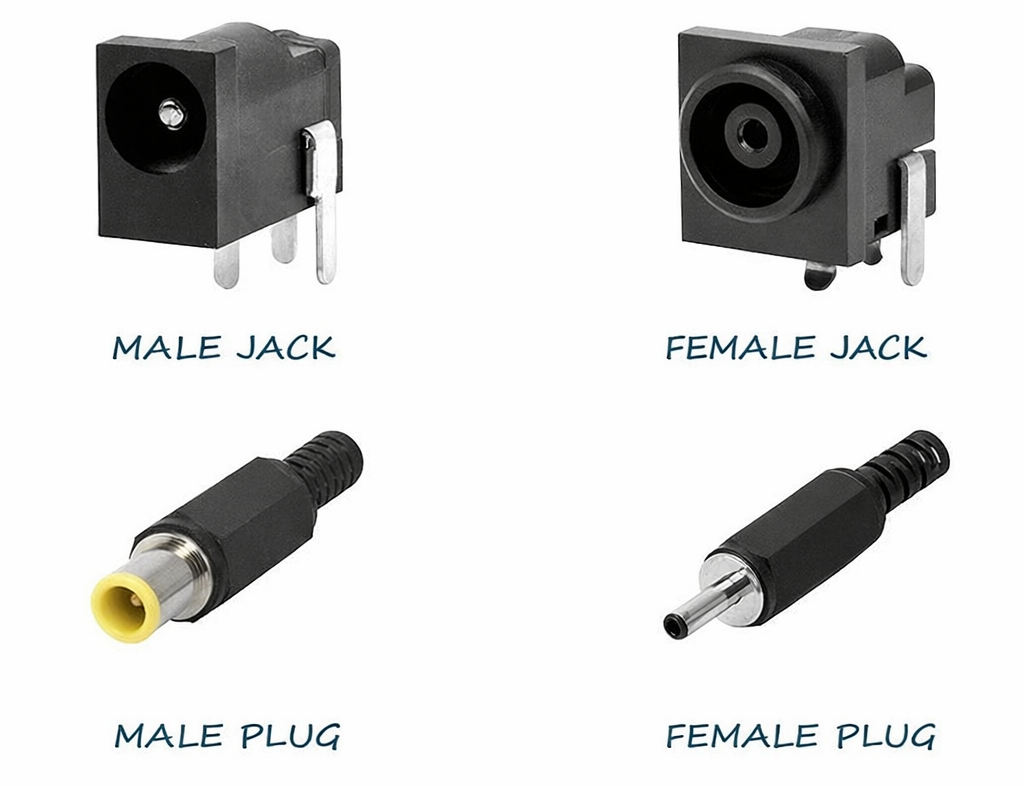

Figur 5. Typer av fatanslutningar

Barrel-kontakter är cylindriska strömkontakter som vanligtvis används i likströmstillämpningar.De består av en ihålig yttre hylsa och en inre stift som leder elektrisk ström.Dessa kontakter används ofta i enheter som routrar, CCTV-system och liten elektronik.Deras enkla struktur möjliggör enkel anslutning och frånkoppling under användning.Barrel-kontakter är kända för sin tillförlitlighet och konsekventa prestanda.De är designade för att ge stabil kraftöverföring med minimal signalförlust.Som visas i figuren finns de tillgängliga i både han- och honkonfigurationer för säkra anslutningar.

DIN-kontakter

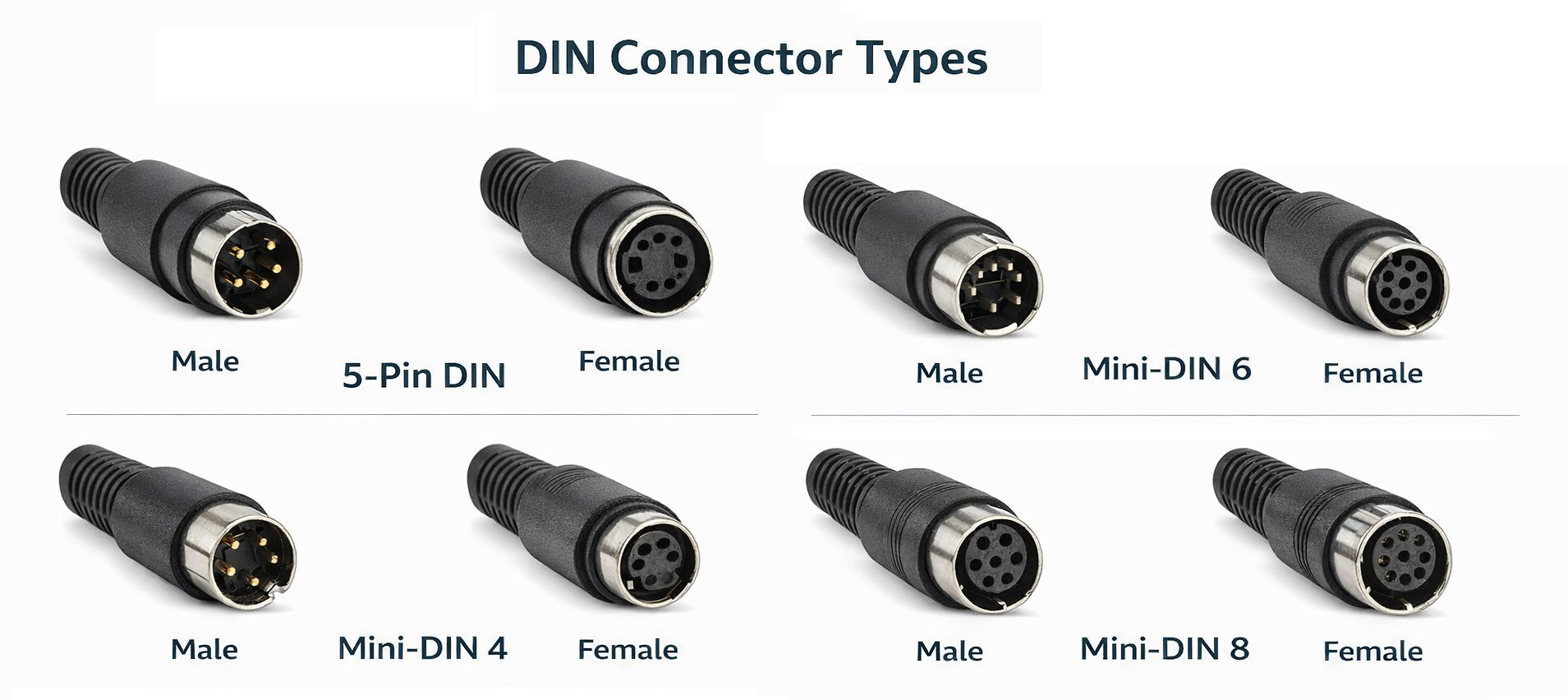

Figur 6. DIN-kontakttyper

DIN-kontakter är cirkulära kontakter med flera stift arrangerade i ett standardiserat mönster.De används ofta i specialiserad elektronisk utrustning och äldre system.Dessa kontakter stöder flera signal- eller strömanslutningar inom ett enda gränssnitt.DIN-kontakter är kända för sin säkra låsmekanism och exakta stiftinriktning.De används ofta i ljudutrustning, industriella system och kommunikationsenheter.Deras design säkerställer stabila och organiserade anslutningar.Bilden illustrerar olika stiftkonfigurationer som används i olika DIN-kontakttyper.

USB-kontakter

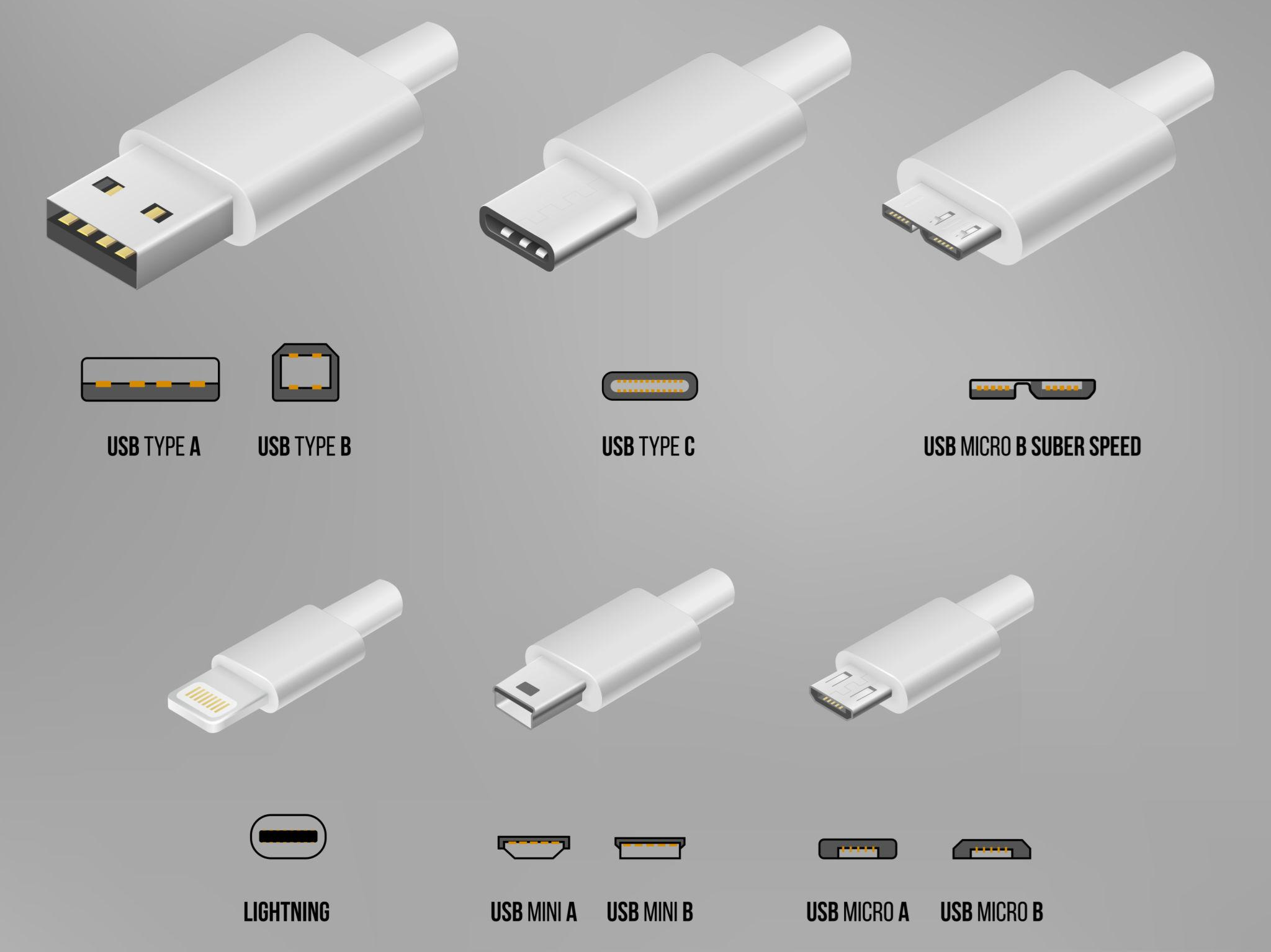

Figur 7. USB-kontakttyper

USB-kontakter är standardiserade gränssnitt som används för både kraftleverans och dataöverföring i modern elektronik.De används ofta i smartphones, bärbara datorer och andra bärbara enheter.Dessa kontakter är designade för enkel användning och universell kompatibilitet.USB-kontakter stöder effektiv strömöverföring över ett stort antal enheter.Deras design möjliggör frekvent in- och urkoppling utan att skadas.De har blivit den vanligaste typen av DC-kontakt inom elektronik.Som visas i figuren används olika USB-format beroende på enhet och applikation.

Skillnader mellan AC Input och DC Output Plugs

Aspekt	AC-ingångskontakter	DC-utgång Kontakter
Primär funktion	Rita elektriskt ström från vägguttag	Leverera konverterade ström till elektroniska enheter
Elektrisk typ	Omväxlande ström (AC) ingång	Likström (DC) utgång
Plats i System	Ingångspunkt för strömadaptern	Utgångspunkt för strömadaptern
Strömtillstånd	Oreglerad inkommande el	Reglerad och stabiliserad produktion
Standardgrund	Definierat av regionala elektriska standarder	Definierat av krav på anordningsdesign
Drift Miljö	Hushåll eller industriella vägguttag	Elektronisk enhetens ingångsportar
Kompatibilitet Omfattning	Begränsad till landsspecifika butiker	Matchat till specifika enhetsgränssnitt
Strukturell Designmål	Fast och säker anslutning till elnätet	Noggrann och stabil anslutning till enheter
Säkerhetshantering	Designad för att hantera högspänningsingång	Designad för att upprätthålla säker lågspänningsutgång
Riktning av Kraftflöde	Från yttre källa till adapter	Från adapter till slutenhet
Typiskt Ansökan	Powering adaptrar från infrastruktur	Tillföra energi till elektronik
Anslutning Gränssnitt	Plugg isatt in i uttaget	Anslutning insatt i enhetsporten
Flexibilitet	Begränsad av regionalt pluggformat	Anpassningsbar tvärsöver olika enhetstyper
Fysiskt Integration	Inbyggd eller löstagbara plugghuvuden	Bifogad till utgångskabel eller adapterspets
Systemroll	En del av makten ingångsinfrastruktur	En del av strömförsörjning på enhetsnivå

Tillämpningar av olika strömadapterkontakter

1. Konsumentelektronik

Strömkontakter används ofta i enheter som smartphones, bärbara datorer och surfplattor.De säkerställer stabil laddning och effektiv kraftleverans för daglig användning.Dessa kontakter stöder modern livsstil som är starkt beroende av bärbar elektronik.Deras tillförlitlighet påverkar direkt enhetens prestanda och upplevelse.

2. Nätverksutrustning

Routrar, modem och switchar är beroende av DC-kontakter för kontinuerlig drift.Stabila strömanslutningar är viktiga för att upprätthålla en oavbruten internetanslutning.Dessa kontakter stödjer långa drifttimmar utan fel.Deras hållbarhet är viktig för både hem- och kontorsnätverk.

3. Industriell utrustning

Industriella maskiner använder specialiserade kontakter för konsekvent och säker kraftleverans.Dessa kontakter är designade för att hantera krävande miljöer och kontinuerlig användning.De säkerställer tillförlitlig drift av automationssystem och styrenheter.Deras prestanda är bra i tillverknings- och produktionsprocesser.

4. Ljud- och videosystem

Kontakter används i förstärkare, högtalare och mediaenheter för att leverera stabil effekt.De hjälper till att upprätthålla konsekvent prestanda i underhållningssystem.Pålitliga anslutningar förhindrar avbrott under ljud- eller videouppspelning.Dessa kontakter används för både hem- och professionella installationer.

5. Medicinsk utrustning

Medicinsk utrustning är beroende av säkra strömkontakter för säker drift.Dessa kontakter säkerställer kontinuerlig funktionalitet hos sjukvårdsenheter.Tillförlitlighet krävs för att undvika systemfel under användning.De spelar en roll för att upprätthålla patientsäkerhet och enhetsnoggrannhet.

6. Bil- och bärbara system

Strömkontakter används i fordonselektronik och bärbara kraftsystem.De stöder enheter som GPS-enheter, dashcams och bärbara laddare.Dessa kontakter måste tåla rörelser och varierande förhållanden.Deras design säkerställer konsekvent kraftleverans i mobila miljöer.

Slutsats

Nätadapterkontakter säkerställer tillförlitlig energiöverföring genom att ansluta enheter till strömkällor och leverera rätt typ av elektricitet.AC-ingångskontakter varierar beroende på region och design, medan DC-utgångskontakter ger stabil ström som passar specifika enheter.Funktioner som spänningskompatibilitet, jordning och utbytbara konstruktioner förbättrar säkerheten och användbarheten.Att förstå dessa komponenter hjälper till att säkerställa korrekt val, kompatibilitet och effektiv drift över olika applikationer.
