Komplett guide till 2N3906 PNP -transistor

2N3906 -transistorn är en populär PNP -transistor som används i enkla förstärknings- och växlingskretsar.Den här guiden täcker dess funktioner, användningsområden, PIN -layout och praktiska tillämpningar för att hjälpa dig att förstå dess roll i olika elektroniska projekt.

Katalog

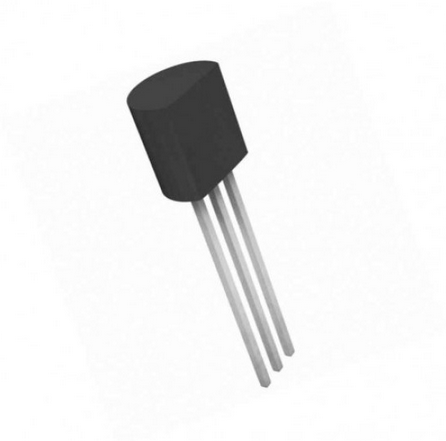

Översikt över 2N3906 Transistor

De 2N3906 är en vanligt använt PNP-transistor som fungerar bra i lågeffektförstärkning och växlingsuppgifter.Den är utformad för att hantera måttliga spänningsnivåer och små strömmar och fungerar genom att växla upp samlaren och emitterkorsningarna mellan öppna och stängda tillstånd beroende på basstiftets spänning.När basstiftet är jordat är transistorn i ett framåtriktat tillstånd, vilket gör att strömmen kan flyta från emitteren till samlaren.När en signal appliceras på basen går den in i ett omvänt partiskt tillstånd och stoppar strömflödet.

Med ett förstärkningsvärde mellan 110 och 300 kan denna transistor effektivt förstärka små signaler.Den har emellertid en aktuell gräns för sin samlare, så den är bäst lämpad för applikationer där det nuvarande kravet förblir under 200ma.2N3906 har två huvudsakliga operativa tillstånd: mättnad, där transistorn är helt på, vilket möjliggör maximal strömflöde och avgränsning, där det är helt av utan ström mellan emitter och samlare.Dessa egenskaper gör det mångsidigt för många allmänna applikationer, vare sig det är i grundläggande förstärkare eller enkla switchkretsar.

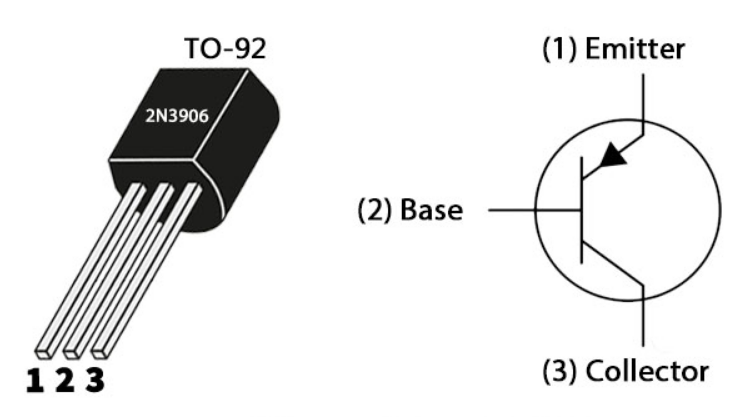

PIN -layout för 2N3906 Transistor

Stiftkonfiguration

Stiftnummer	Stiftnamn	Beskrivning
1	Sändas	Aktuellt avlopp ut genom emitter
2	Bas	Kontrollerar förspänningen av transistorn
3	Samlare	Ström flyter in genom samlaren

2N3906 CAD -modell

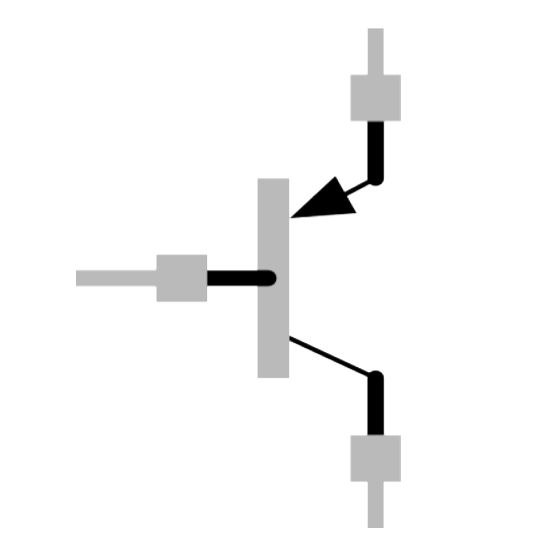

2N3906 Symbol

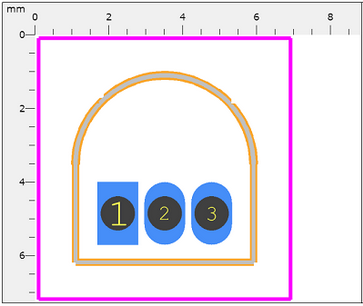

2N3906 fotavtryck

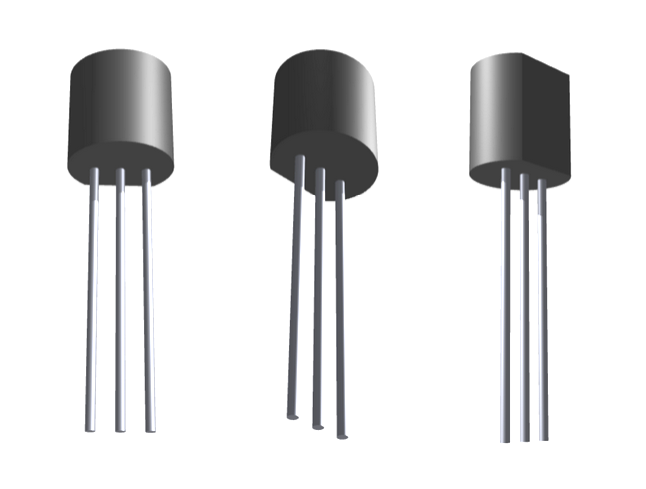

2N3906 3D -modell

Viktiga funktioner i 2N3906 Transistor

PNP Transistor Design

2N3906 är en PNP -transistor, vilket innebär att den leder ström när dess bas är vid en lägre spänning än emitteren.Denna design gör det möjligt att kontrollera strömflödet effektivt i lågeffektkretsar där denna typ av polaritet behövs.

Hög likströmsförstärkning

Med en likströmsförstärkning (HFE) på upp till 300 kan 2N3906 förstärka små basströmmar för att producera större samlarströmmar.Denna funktion gör det till ett bra val för applikationer som kräver måttlig signalförstärkning.

Måttlig aktuell hantering

Transistor kan hantera en kontinuerlig samlarström på 200 mA.Denna kapacitet gör det möjligt för den att styra enheter med låg effekt utan att överhettas eller behöver ytterligare kylningsåtgärder, förutsatt att strömmen förblir inom sitt säkra intervall.

Emitter-basspänning

En emitter-basspänning (VBE) på 5V innebär att 2N3906 kan hantera kretsar med ett rimligt spänningsområde, vilket gör den lämplig för typiska lågspänningsapplikationer utan att kräva komplexa justeringar.

Compact To-92-paket

2N3906 finns i ett TO-92-paket, vilket är litet och bekvämt för användning på brödbrädor och i kompakta kretsar.Detta gör det enkelt att integrera i projekt där utrymmet är begränsat.

2N3906 Transistorspecifikationer

Tekniska specifikationer, funktioner, egenskaper och komponenter med jämförbara specifikationer för på halvledare 2N3906BU.

Typ	Parameter
Livscykelstatus	Aktiv (senast uppdaterad: 2 dagar sedan)
Fabriksledning	6 veckor
Montera	Genom hålet
Monteringstyp	Genom hålet
Förpackning / fodral	TO-226-3, TO-92-3 (TO-226AA)
Antal stift	3
Vikt	179 mg
Transistorelementmaterial	KISEL
Spänning i samlaremitterande	40V
Antal element	1
hfemin	100
Driftstemperatur	-55 ° C ~ 150 ° C TJ
Förpackning	Bulk
Publicerad	2007
JESD-609 kod	e3
Pbfree -kod	ja
Delstatus	Aktiv
Fuktkänslighetsnivå (MSL)	1 (obegränsad)
Antal avslutningar	3
ECCN -kod	Örat99
Terminal	Tenn (sn)
Spännings - klassad DC	-40V
Max Power Dispipation	625MW
Terminalposition	BOTTEN
Aktuellt betyg	-200 mA
Frekvens	250MHz
Basdelnummer	2N3906
Elementkonfiguration	Enda
Kraftavbrott	625MW
Transistorapplikation	VÄXLANDE
Få bandbreddprodukt	250MHz
Polaritet/kanaltyp	Pnp
Transistortyp	Pnp
Collector Emitter Spoltage (VCEO)	40V
Max Collector Current	200 mA
DC Current Gain (HFE) (min) @ IC, VCE	100 @ 10mA 1V
Vce mättnad (max) @ ib, ic	400mv @ 5mA, 50MA
Övergångsfrekvens	250MHz
Collector Base Voltage (VCBO)	-40V
Emitter basspänning (VEBO)	-5V
Slå på Time-Max (ton)	70ns
Höjd	5,33 mm
Längd	5.2 mm
Bredd	4,19 mm
Nå SVHC	Ingen SVHC
Strålning härdning	Inga
ROHS -status	ROHS3 -kompatibel
Blyfri	Blyfri

Kretsapplikationer av 2N3906

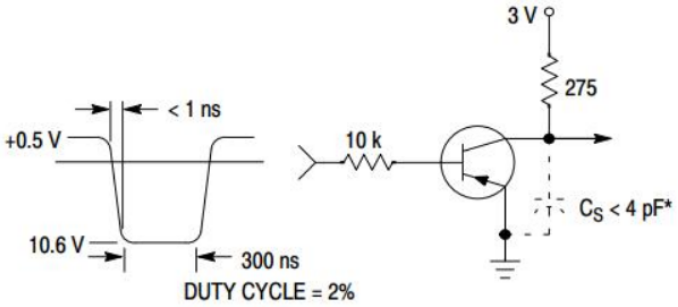

Fördröjning och stigningstidsekvivalent testkrets

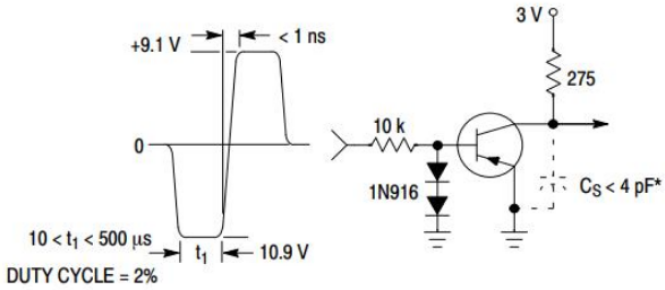

Lagring och motsvarande testkrets

Ekvivalenter av 2N3906 Transistor

Modellnummer	Tillverkare	Beskrivning
2N3906D26Z	Fairchild Semiconductor Corporation	Small Signal Bipolar Transistor, 0.2A I (C), 40V V (BR) VD, 1-element, PNP, Silicon, TO-92
2N3906D27Z	Fairchild Semiconductor Corporation	Small Signal Bipolar Transistor, 0.2A I (C), 40V V (BR) VD, 1-element, PNP, Silicon, TO-92
2n3906rlrmg	På halvledare	Liten signal PNP Bipolär transistor, TO-92 40 V, 0,2 A, TO-92 (TO-226) 5.33mm kroppshöjd, 2000-FNFLD
2n3906rlra	Motorola halvledarprodukter	Small Signal Bipolar Transistor, 0.2A I (C), 40V V (BR) VD, 1-element, PNP, Silicon, TO-92
2N3906AMO	NXP Semiconductors	Transistor 200 MA, 40 V, PNP, SI, Small Signal Transistor, TO-92, Bip Allmänt Syfte Small Signal
2N3906RLRPG	Rochester Electronics LLC	200mA, 40V, PNP, SI, Small Signal Transistor, TO-92, Fall 29-11, TO-226, 3 Pin
2N3906G	Mikro kommersiella komponenter	Small Signal Bipolar Transistor, 0.2A I (C), 40V V (BR) VD, 1-element, PNP, Silicon, TO-92, Plastic Package-3
2n3906ta	På halvledare	200 Ma, 40 V PNP Small Signal Bipolar Junction Transistor, 2000-FNFLD
2N3906Stob	Zetex / Diodes Inc	Small Signal Bipolar Transistor, 0.2A I (C), 40V V (BR) VD, 1-element, PNP, Silicon, TO-92 Style, E-Line Package-3

Alternativa alternativ för 2N3906

• BC157

• BC558

• 2SA1943

• BD140

• S8550

• Tip127

• Tip42

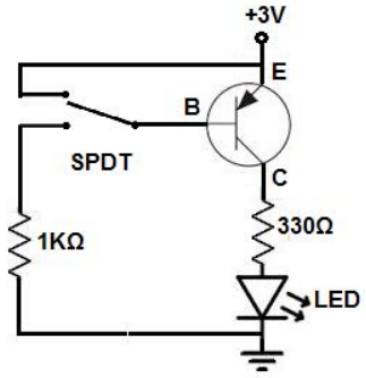

Funktionalitet på 2N3906 i en PNP -krets

I en grundläggande PNP -krets med 2N3906 fungerar transistorn vanligtvis som antingen en switch eller en förstärkare.För att fungera som en switch är emitteren ansluten till en positiv spänningskälla, till exempel +3V, medan en tryckknappsbrytare placeras vid basen.Med knappen otryckt flödar ingen ström till basen och håller transistorn i ett "ON" -tillstånd som standard.Denna konfiguration gör det möjligt för ström att flyta till samlaren och driva alla anslutna komponenter, till exempel en LED.

När knappen trycks in blir spänningen vid basen större än den vid emitteren, som blockerar strömflödet mellan emitter och samlare, vilket effektivt stänger av alla anslutna komponenter.Denna inställning visar kärnprincipen för en PNP -transistor: den förblir i ett "på" tillstånd så länge basspänningen är lägre än emitteren.När basspänningen överskrider emitteren blockerar den strömflödet och avbryter därmed kretsen "av."

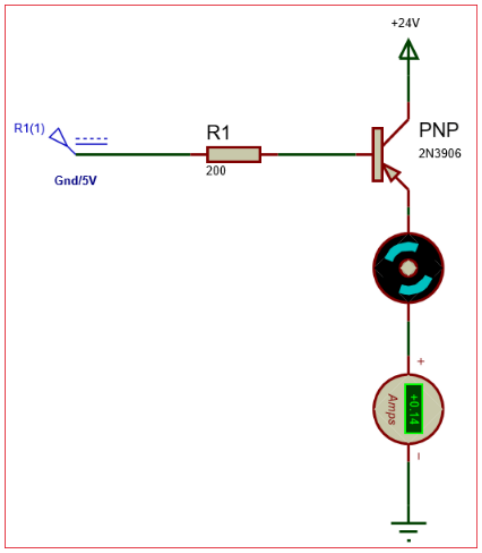

Användning av 2N3906 Transistor

2N3906 är allmänt tillämplig för omkopplings- och amplifieringsuppgifter.Dess struktur gör den idealisk för att byta högspänning, lågströmbelastningar, särskilt när man arbetar inom sin 200MA-strömgräns.Det kan användas i kretsar där konsekvent, lågnivåförstärkning behövs, även om dess förstärkningsgräns innebär att den inte är lämpad för kraftig förstärkning.På grund av dess PNP-natur väljs den ofta när omvändpolaritetskonfigurationer krävs, vilket gör det mångsidigt för olika lågeffektapplikationer, inklusive signalstyrning, LED-kretsar och lågströmsmotorförare.

Guide för att driva 2N3906 som en switch

Att använda 2N3906 som en switch är enkelt.I en standard PNP -konfiguration är transistorn vanligtvis "på" när basstiftet är jordat.Denna standard "på" tillstånd tillåter ström att flyta från emitteren till samlaren.För att stänga av omkopplaren "appliceras en spänningskälla på basstiftet, vilket förhindrar att strömmen flyter mellan emitteren och samlaren.Denna design hjälper till att kontrollera små belastningar utan att kräva komplexa installationer.

För att skydda transistorn i switchläge är det vanligt att placera ett motstånd mellan basen och den styrande ingången, beräknat med formeln RB = VBE / IB.Detta motstånd säkerställer att strömmen som strömmar till basstiftet förblir inom säkra gränser, vilket förhindrar eventuella skador på transistorn.När det är konfigurerat med detta motstånd kan 2N3906 på ett tillförlitligt sätt styra ett intervall av lågströmsanordningar, såsom små motorer eller lysdioder.

Delar med liknande specifikationer som 2N3906 Transistor

Delarna till höger har specifikationer som liknar halvledaren 2N3906BU.

Tillverkare	2N3906BU	2n3906ta	2N3906TFR
På halvledare	Genom hålet	Genom hålet	Genom hålet
Förpackning / fodral	TO-226-3, TO-92-3	TO-226-3, TO-92-3 (TO-226AA)	TO-226-3, TO-92-3 (TO-226AA)
Collector Emitter B.	40 v	40 v	40 v
Max Collector Curr.	200 ma	200 ma	200 ma
Övergångsfrekvens	250 MHz	250 MHz	250 MHz
Collector Emitter S.	-400 mV	-400 mV	-250 mV
hfe min	100	100	100
Max Power Dissipa.	625 MW	625 MW	625 MW

Applikationer av 2N3906 transistor

Lågeffektbyte

2N3906 används vanligtvis för att växla lågström, högspänningsbelastningar.Det är idealiskt för kretsar där du behöver en pålitlig switch som inte drar mycket kraft, till exempel LED -matriser eller enkla reläskontroller.

Signalförstärkning

Dess måttliga förstärkning gör det möjligt att förstärka signaler i ljudkretsar med låg effekt och andra små amplifieringsinställningar.Även om det inte är lämpligt för högeffektsamförstärkning, är det en bra passform för mindre, konsekventa signalökningar.

Inverterare och omvandlare kretsar

PNP -designen gör 2N3906 användbar i inverterare och omvandlarkretsar, särskilt när ströminriktningskontrollen behövs.Det kan ställas in för att växla strömmar, stödja konverteringsfunktioner i enkla krafthanteringsdesign.

Dual LED eller lampflaskare

Transistoren kan också användas i kretsar som är utformade för att blixta lysdioder eller lampor.Genom att kontrollera strömflödet baserat på insignalen skapar det en enkel blixteffekt, användbar i indikatorljus eller varningssignaler.

Darlington parkonfigurationer

För applikationer som behöver högre vinst kan 2N3906 paras med en annan transistor i en Darlington -konfiguration.Denna installation förstärker strömmen ytterligare, vilket gör det möjligt att driva något större belastningar samtidigt som man bibehåller god prestanda.

2N3906 Pakettyper

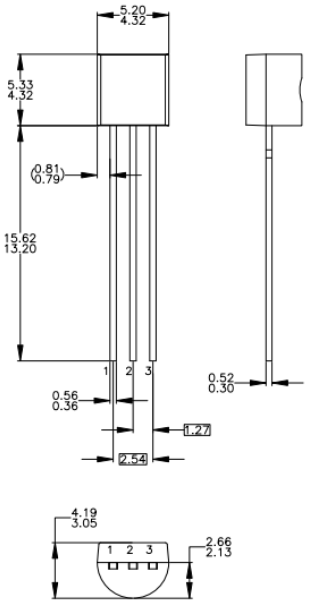

TO-92 (bulk)

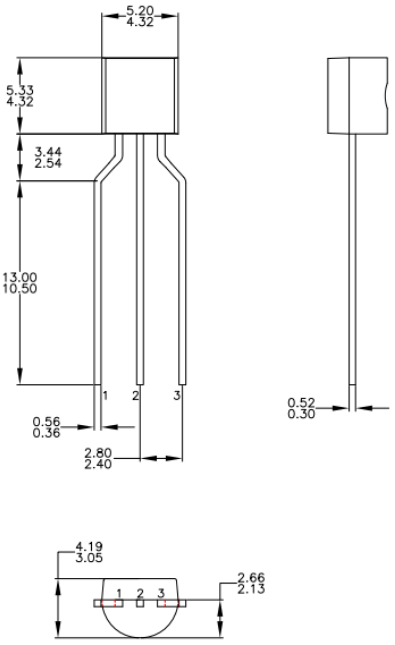

TO-92 (ammunition, band och rulle)

Markeringsschema för 2N3906 Transistor

Om tillverkaren av 2N3906

På halvledare fokuserar en allmänt respekterad tillverkare på att tillhandahålla effektiva kraft- och signalhanteringslösningar.Deras produkter, inklusive 2N3906, är utformade för att tillgodose behoven hos ett brett utbud av applikationer, från fordon och kommunikation till dator, konsumentelektronik och industriella system.Känd för sin innovation och engagemang för kvalitet, på halvledare erbjuder tillförlitliga komponenter som används av ingenjörer och designers över hela världen för att skapa effektiva, hållbara lösningar.Deras fokus på krafteffektivitet hjälper till att stödja miljövänliga och energibesparande projekt i flera branscher.

Datablad pdf

2N3906TA Datablad:

2n3906ta.pdf

2N3906BU -datablad:

2n3906bu.pdf

2N3906TA Datablad:

2n3906ta.pdf

2N3906TFR -datablad:

2n3906tfr.pdf
