Elektrisk kontinuitetstest är en diagnostisk teknik som används för att verifiera om en elektrisk krets eller komponent kan tillåta det oavbrutna strömflödet.Detta test bedömer fullständigheten av en krets och säkerställer att el kan resa genom den utan att möta pauser eller fel.Processen involverar användning av specialiserade verktyg som multimetrar eller kontinuitetstestare, som introducerar en liten ström eller spänning i kretsen och övervakar dess beteende.En komplett krets, där strömmen flyter utan avbrott, betraktas som "kontinuerlig", medan alla störningar orsakade av en paus, lös anslutning eller fel indikerar en förlust av kontinuitet.Denna teknik är användbar för att bestämma driftsintegriteten för olika elektriska komponenter, såsom switchar, säkringar, ledningar och anslutningar.Kontinuitetstest representeras ofta i elektriska scheman av specifika symboler, vilket gör att tekniker lätt kan identifiera punkter för inspektion.Denna enkla och icke-invasiva metod används i både enkla och komplexa elektriska system, eftersom den ger omedelbar feedback om en krets fungerar som avsedd.Sammantaget fungerar elektrisk kontinuitetstest som det första steget i att identifiera och lösa problem inom elektriska system, vilket gör det till en kärna av effektivt underhålls- och felsökningspraxis.
Det primära syftet med elektrisk kontinuitetstest är att säkerställa tillförlitligheten och funktionaliteten för elektriska kretsar och komponenter.Genom att bestämma om en krets tillåter det oavbrutna strömflödet, hjälper detta test att identifiera problem som pauser, lösa anslutningar eller felaktiga komponenter som kan äventyra systemets prestanda.Kontinuitetstest spelar en roll i rutinmässigt underhåll genom att verifiera integriteten i elektriska system, vilket säkerställer att de kan fungera som utformade.Dessutom hjälper det att förhindra större problem genom att upptäcka potentiella fel tidigt, undvika kostsamma reparationer, skador på utrustning eller till och med farliga situationer som elektriska bränder.I felsökningsscenarier förenklar kontinuitetstestning av diagnostisk process genom att fastställa den exakta platsen för ett problem, vilket gör det möjligt att fokusera på specifika områden snarare än att utföra omfattande inspektioner.Det säkerställer också säkerheten under elektriska reparationer genom att bekräfta att kretsar är ordentligt avaktiverade innan något arbete börjar.Vid tillverknings- och kvalitetskontrollinställningar används kontinuitetstest för att verifiera att nybyggda elektriska komponenter uppfyller prestandastandarder.Syftet med kontinuitetstest sträcker sig utöver att helt enkelt identifiera fel, det säkerställer också systemtillförlitlighet, förbättrar säkerheten och minskar driftsstopp i både bostads- och industriella tillämpningar.
Elektrisk kontinuitetstest är behovet av underhåll och felsökning av elektriska kretsar eftersom det säkerställer säkerheten, tillförlitligheten och effektiviteten i dessa system.Regelbundet underhåll förlitar sig starkt på kontinuitetstest för att bedöma kretsens integritet och identifiera potentiella fel innan de utvecklas till stora frågor.Genom att proaktivt upptäcka problem som lösa anslutningar, korroderade ledningar eller trasiga komponenter minimerar kontinuitetstesten risken för oväntade fel som kan leda till kostsamma reparationer, driftstopp eller säkerhetsrisker.Under felsökning är kontinuitetstestning ett viktigt diagnostiskt verktyg som hjälper till att fastställa grundorsaken till en krets fel.I stället för att ersätta flera komponenter onödigt kan du använda kontinuitetstest för att isolera den exakta platsen för ett fel, vilket sparar tid och resurser.Kontinuitetstest förbättrar elektrisk säkerhet genom att verifiera att kretsar avaktiveras innan underhåll eller reparationer börjar, vilket minskar risken för oavsiktliga chocker.I komplexa system, där flera kretsar interagerar, säkerställer kontinuitetstestning varje enskild väg fungerar korrekt, vilket förhindrar kaskadfel.Dess betydelse sträcker sig till ett brett utbud av applikationer, från elektriska reparationer av hem till industriellt systemunderhåll.
En kontinuitetstestare är ett diagnostiskt verktyg som är utformat för att kontrollera om en elektrisk krets bildar en komplett och obruten väg.Den består vanligtvis av en sond, en testledare och en indikator som ett ljus eller en summer som aktiveras när kretsen är kontinuerlig.Detta verktyg spelar en roll i att identifiera pauser, lösa anslutningar eller fel i ledningar, vilket säkerställer att el kan flyta oavbruten mellan två punkter.Dess enkelhet och effektivitet gör det till en ovärderlig tillgång som arbetar med elektriska system.Även om det inte är utformat för att mäta spänning, motstånd eller ström, ger dess enskilda fokus på kontinuitet ett snabbt, pålitligt och säkert sätt att felsöka kretsproblem.Detta gör det användbart under reparation, montering eller underhåll av elektrisk utrustning, från hushållsapparater till industrimaskiner.Kontinuitetstestare är mångsidiga och finns i olika former, inklusive testare av pennstil och de som är integrerade i multimetrar.Trots sin grundläggande design är verktyget mycket effektivt och säkerställer att elektriska system fungerar säkert och effektivt.

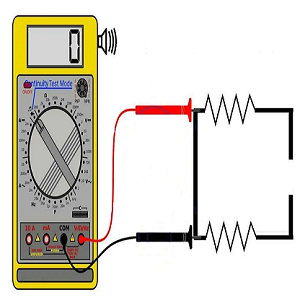

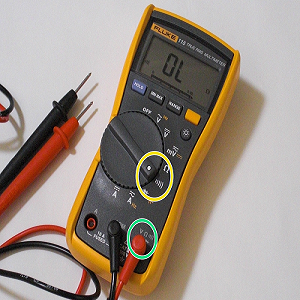

Bild 2. Elektrisk kontinuitetstestare
En kontinuitetstestare är en enkel enhet som består av några viktiga komponenter som arbetar tillsammans för att bestämma förekomsten av en obruten elektrisk väg.Huvuddelarna inkluderar en sond för att kontakta en punkt i kretsen, en testledare (ofta med ett alligatorklipp) för att ansluta till den andra punkten och en indikatormekanism såsom ett LED -ljus eller en hörbar summer.När sonderna placeras i två ändar av en krets skickar testaren en liten, lågströmssignal genom kretsen.Om kretsen är klar och har kontinuitet, flödar signalen fritt, vilket får indikatorn att tända eller avge ett ljud.Om kretsen är trasig kommer testaren att förbli tyst och mörk och varna för ett problem.Vissa modeller kan innehålla ytterligare funktioner som ett batterifack för att driva enheten eller överbelastningsskyddet för att säkerställa säkerhet under användning.Trots deras enkelhet är kontinuitetstestare mycket effektiva för att fastställa problem i elektriska ledningar, switchar, säkringar och andra komponenter.Deras funktionalitet är helt baserad på att upptäcka en komplett väg för ström, vilket gör dem säkra, användarvänliga och ovärderliga för felsökning av elektriska system snabbt och exakt.
Kontinuitetstestare skiljer sig från annan elektrisk testutrustning när det gäller syfte, funktionalitet och komplexitet.Till skillnad från multimetrar, som kan mäta spänning, motstånd och ström- eller isoleringstestare som är utformade för att kontrollera integriteten hos isoleringsmaterial, tjänar en kontinuitetstestare ett enda, fokuserat syfte: identifiera om en krets är fullständig eller trasig.Denna enkelhet möjliggör snabbare och mer intuitiv drift, vilket gör det till ett idealiskt verktyg för snabb felsökning.Medan enheter som klämmätare eller spänningstestare kräver en högre nivå av teknisk kunskap för att tolka avläsningar, ger en kontinuitetstestare enkel feedback, vanligtvis i form av ett ljus eller ljud, som till och med nybörjare lätt kan förstå.En annan skillnad ligger i säkerhet och användbarhet.Kontinuitetstestare arbetar med mycket låga strömmar, vilket minskar risken för oavsiktliga stötar eller skador på känsliga elektroniska komponenter.Deras kompakta och lätta design förbättrar portabilitet, vilket möjliggör bekväm användning i trånga utrymmen eller reparationer på plats.Medan andra testverktyg är nödvändiga för mer avancerad diagnostik och mätningar, gör kontinuitetstestarens enkelhet och effektivitet det till ett föredraget val för att identifiera pauser i ledningar, kontrollera switchar eller verifiera anslutningar i olika elektriska system.
En multimeter är en mångsidig och multifunktionell elektronisk anordning som används för att mäta olika elektriska egenskaper, inklusive spänning, ström och motstånd.Det är ett viktigt verktyg som erbjuder exakt diagnostik för elektriska och elektroniska system.Multimetrar finns i två huvudtyper: digital och analog, var och en catering till specifika preferenser och applikationer.En av de viktigaste funktionerna i en multimeter är dess förmåga att utföra kontinuitetstest, vilket gör det möjligt att bestämma om en elektrisk krets är fullständig eller avbruten.Till skillnad från dedikerade kontinuitetstestare erbjuder multimetrar den extra fördelen att mäta andra parametrar, vilket gör dem till ett mer omfattande verktyg för att diagnostisera och reparera elektriska problem.Oavsett om du testar hushållens ledningar, bilkretsar eller elektroniska komponenter, är multimetrar uppskattade för deras noggrannhet och mångsidighet.Många moderna digitala modeller inkluderar ytterligare funktioner som auto-intervall, datahållning och överbelastningsskydd, vilket ytterligare förbättrar deras funktionalitet.Med en multimeter kan du felsöka ett brett utbud av problem, från att identifiera felaktiga komponenter till att säkerställa korrekt spänningsnivå i komplexa system.

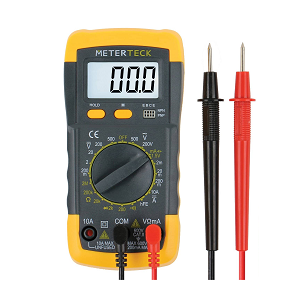

Bild 3. Multimetrar
Multimetrar inkluderar flera funktioner som gör dem mycket effektiva för kontinuitetstestning, och kombinerar funktionaliteten hos en dedikerad kontinuitetstestare med mångsidigheten av ytterligare mätfunktioner.I kontinuitetsläge skickar multimetern en liten ström genom kretsen som testas.Om kretsen är klar avger den ett hörbart pip eller visar en avläsning på skärmen, vilket indikerar närvaron av kontinuitet.Denna hörbara feedback är särskilt användbar för handsfree drift i situationer där visuell bekräftelse är svår.Digitala multimetrar, i synnerhet, Excel in Continuity Testing på grund av deras precision och användarvänlighet.Funktioner som auto-ranging säkerställer att enheten automatiskt anpassas till rätt inställningar, medan bakgrundsbelysta skärmar och ergonomiska mönster gör driften enkel även i utmanande miljöer.Många multimetrar inkluderar också överbelastningsskydd för att skydda enheten och kretsen som testas.Jämfört med en fristående kontinuitetstestare ger multimetern ytterligare sammanhang, såsom motståndsnivån för en krets, som kan hjälpa till att diagnostisera partiell kontinuitet eller identifiera svaga anslutningar.Genom att integrera kontinuitetstestning i ett multifunktionellt verktyg erbjuder multimetrar bekvämlighet, noggrannhet och tillförlitlighet för ett brett utbud av elektriska felsökningsuppgifter.
Digitala och analoga multimetrar skiljer sig åt i sin drift, visning och totala prestanda, var och en erbjuder olika fördelar för kontinuitetstest och allmän elektrisk diagnostik.Digitala multimetrar (DMMS) har en digital skärm som ger exakta, lättlästa numeriska resultat.De är ofta utrustade med avancerade funktioner som auto-intervall, kontinuitetspikare och överbelastningsskydd, vilket gör dem mycket användarvänliga och lämpliga för ett brett utbud av uppgifter.Deras noggrannhet och förmåga att mäta låga strömmar eller motståndsnivåer gör dem till det föredragna valet för proffs.Analoga multimetrar, å andra sidan, använder en nål för att visa avläsningar i en graderad skala.Även om de kanske saknar några av de avancerade funktionerna i sina digitala motsvarigheter, utmärker de sig för att ge visuell feedback i realtid, vilket kan vara användbart för att observera trender, till exempel fluktuerande spänningsnivåer.Emellertid kan analoga modeller vara mindre exakta och svårare att läsa, särskilt för nybörjare.När det gäller kontinuitetstest är digitala multimetrar i allmänhet mer effektiva och lättare att använda, tack vare deras hörbara indikatorer och hög känslighet.Däremot är analoga modeller bättre lämpade för uppgifter som kräver övervakning av gradvisa förändringar och erbjuder en mer taktil och visuell upplevelse.

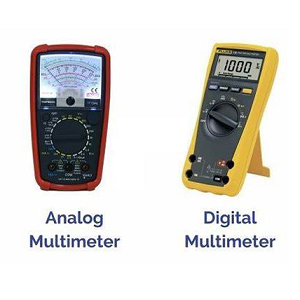

Bild 4. Digitala och analoga modeller
Steg 1: Kontrollera testaren
Innan du använder en kontinuitetstestare är det viktigt att se till att själva enheten fungerar korrekt.Börja med att inspektera testaren för synliga tecken på skador eller slitage, till exempel slitade ledningar eller lösa komponenter.Om testaren är batteridriven, kontrollera att batteriet är laddat eller har tillräcklig kraft för att använda.Ett lågt batteri kan leda till att testaren ger opålitliga resultat eller misslyckas med att fungera helt.Bekräfta sedan att enhetens inställningar är korrekt konfigurerade, enligt tillverkarens instruktioner.Många testare inkluderar en självtestfunktion eller en angiven kalibreringsprocess, använd dessa för att verifiera att testaren är i arbetstillstånd innan du fortsätter.Att ta detta preliminära steg säkerställer noggrannheten i dina läsningar och förhindrar felaktig diagnos av kretsfrågor.
Steg 2: Identifiera testpunkter
Nästa steg innebär att identifiera de specifika punkterna i kretsen där du tänker testa för kontinuitet.Dessa punkter kan inkludera kontakter, terminaler, switchar eller kopplingskorsningar.För att göra detta effektivt, konsultera ett kretsschema eller ett ledande schema om det finns, eftersom det kan ge en tydlig förståelse för kretslayan.Detta är användbart i komplexa system med flera vägar och komponenter.Gör en plan för att systematiskt testa varje punkt, så att du inte av misstag hoppar över någon del av kretsen.Att veta exakt vart man ska placera testledarna minimerar gissningar och säkerställer att testprocessen är effektiv och grundlig.
Steg 3: Applicera testledarna
När du har identifierat testpunkterna kan du placera testet på de angivna fläckarna i kretsen.Kontinuitetstestare har vanligtvis två ledningar: en röd (positiv) och en svart (negativ), som hjälper till att säkerställa korrekt orientering och identifiering.Fäst försiktigt lederna till de komponenter som testas och se till att de gör solid, stabil kontakt.Lös eller felaktig kontakt kan resultera i falska avläsningar, vilket kan leda till felaktiga slutsatser om kretsens tillstånd.I vissa fall kan du behöva använda klämmor eller sonder för en säkrare anslutning, särskilt om du arbetar i ett tätt utrymme eller testar flera komponenter.Genom att tillämpa ledningarna med precision minskar du risken för fel och ökar tillförlitligheten för dina testresultat.
Steg 4: Tolka feedback
Efter tillämpning av testledningen, observera feedbacken från kontinuitetstestaren.De flesta testare använder en hörbar signal, till exempel ett stabilt pip, eller en visuell indikator, som en ljus eller en digital skärm, för att förmedla om kretsen är klar.Ett kontinuerligt pip eller en upplyst indikator betyder vanligtvis att det finns en obruten elektrisk väg mellan testpunkterna, vilket indikerar korrekt kontinuitet.Omvänt betyder frånvaron av ett pip, ljus eller annan feedback i allmänhet att det finns en paus i kretsen, till exempel en skadad tråd eller en felaktig anslutning.I vissa avancerade testare kan displayen ge ytterligare information, som motståndsvärden, för att diagnostisera problemet ytterligare.Notera försiktigt feedbacken och dubbelkontrollera vid behov resultaten genom att testa samma poäng för att utesluta eventuella inkonsekvenser.Att tolka feedbacken korrekt är nyckeln till att identifiera om kretsen fungerar som avsedd eller kräver reparation.
Kontinuitetstestelsymbolen, ett element i elektriska scheman som fungerar som en universell korthet för att identifiera och testa ledande vägar i en krets.Denna symbol representeras som en oavbruten linje som ansluter två punkter.Ibland kan det inkludera pilar för att ange riktningen för strömflödet.Det är enkelt men ändå effektiv design gör att den kan förmedla information tydligt i kretsdiagram där utrymmet är begränsat.Kontinuitetstestsymbolen markerar områden där kontinuiteten i en elektrisk väg måste verifieras, vilket säkerställer att kretsfunktionerna är avsedda.Kontinuitetstestelsymbolen är mer än bara en del av ett schema, det är ett praktiskt verktyg som ger effektivitet och tydlighet för elektrisk diagnostik och reparationer.Genom att använda denna standardiserade representation kan du snabbt identifiera punkter i en krets som kräver testning.Detta påskyndar felsökningsprocessen, vilket minskar den tid som används för att söka efter problem i komplexa system.Att erkänna denna symbol gör det möjligt för dig att navigera i scheman säkert och utan förvirring.

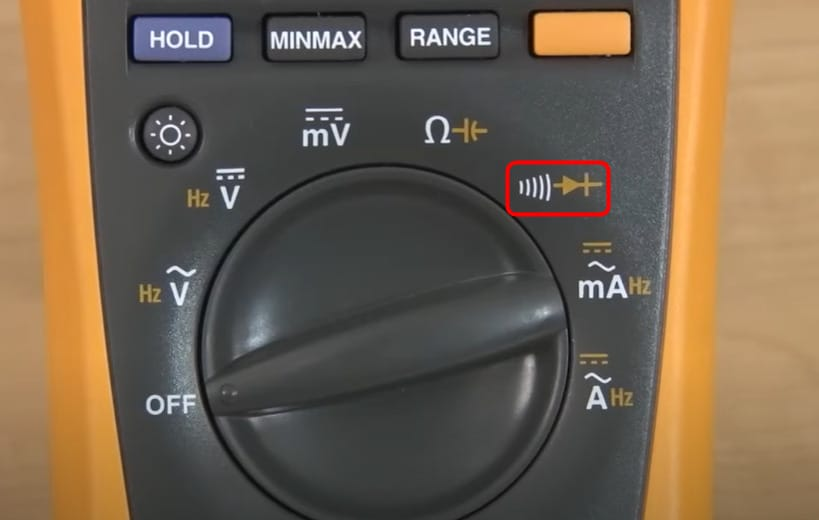

Bild 5. Kontinuitetstestsymbol

Bild 6. Kontinuitetstestsymbol
Konsistensen i kontinuitetstestsymbolen över tekniska dokument spelar en roll för att förbättra kommunikationen.Eftersom det är en standardiserad symbol kan olika branscher och regioner enkelt tolka och förstå den.Denna standardisering främjar ett bättre samarbete mellan individer som arbetar med samma projekt, oavsett plats eller bakgrund.Kontinuitetstestningssymbolen stöder noggrannhet, effektivitet och effektivt teamarbete inom elektriskt arbete.Det är ett litet men ändå kraftfullt element som gör elektriskt arbete mer tillgängligt och effektivt för alla inblandade.
Kontinuitetssymbolen på en multimeter är en viktig funktion som gör testning för kretsintegritet både enkel och tillgänglig.Denna symbol representeras av antingen en diodikon eller en ljudvågikon, vilket tydligt indikerar det läge som är specifikt utformat för kontinuitetstester.Genom att välja detta läge aktiverar du multimetern att avgöra om en elektrisk väg mellan två punkter är intakt eller trasig.Denna enkla men ändå effektiva funktion är ett verktyg för alla som arbetar med elektriska kretsar, eftersom det gör att de kan bekräfta anslutning med lätthet och precision.

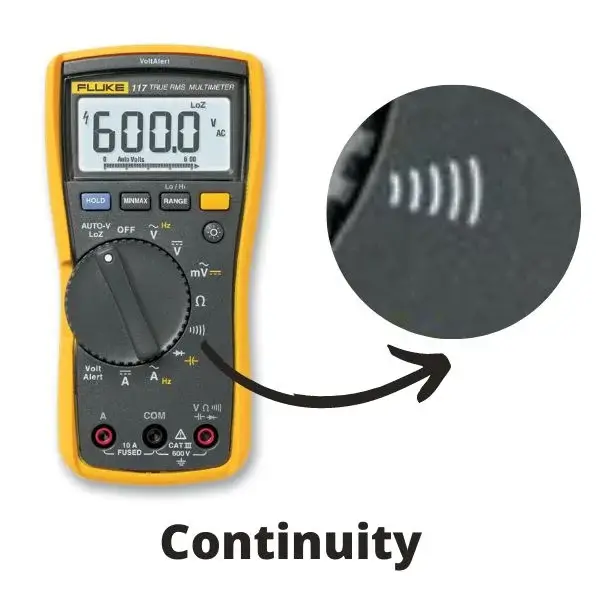

Bild 7. Kontinuitetssymbol på en multimeter
När multimetern är i kontinuitetsläge ger den omedelbar feedback genom antingen ett hörbart pip eller en visuell signal på skärmen när den upptäcker en fullständig elektrisk väg.Denna omedelbara återkoppling eliminerar behovet av gissningar och förenklar felsökning genom att låta snabbt identifiera öppna kretsar, trasiga ledningar eller felaktiga anslutningar.Kontinuitetsläget är ovärderligt eftersom det säkerställer att kretsar är korrekt monterade och fria från defekter.Dessutom hjälper det att upptäcka potentiella problem som kan kompromissa med säkerheten eller leda till utrustningsfel i både monterings- och underhållsprocesser.I huvudsak är kontinuitetssymbolen på en multimeter mer än bara en funktionell ikon, den representerar ett praktiskt och pålitligt verktyg för att säkerställa integriteten och säkerheten för elektriska system.
Steg 1: Ställ in multimetern till kontinuitetsläget
Det första steget i att utföra ett kontinuitetstest med en multimeter är att ställa in enheten till kontinuitetsläget.Börja med att vända multimeterens urtavla till lämplig inställning, som präglas av en diodsymbol eller en ljudvågikon.Detta läge är utformat för att kontrollera om kontinuerliga elektriska vägar i en krets och gör det möjligt för multimetern att avge ett hörbart pip eller ge en visuell signal när kontinuiteten upptäcks.Att säkerställa att multimetern är i rätt läge för att få exakta resultat, eftersom andra inställningar som spänning eller motstånd kan ge vilseledande information eller till och med skada multimetern om det används felaktigt under ett kontinuitetstest.
Steg 2: Slå ner kretsen
Innan testet fortsätter med testet krävs att kretsen som testas är helt avstängd.Detta steg är inte bara bra för säkerheten utan skyddar också multimetern från potentiella skador orsakade av levande ström.Till och med en liten elektrisk laddning i kretsen kan störa kontinuitetstestet och producera felaktiga avläsningar.För att stänga av kretsen, stänga av alla anslutna strömkällor, koppla ur enheten om tillämpligt och dubbelkontrollera med multimetern i spänningsläge om det finns några tvivel.Att ta sig tid att bekräfta kretsen är avaktiverad är en försiktighetsåtgärd som säkerställer säkerheten och integriteten i testprocessen.
Steg 3: Anslut testledarna
När kretsen är avstängd är nästa steg att ansluta multimeterens testledningar korrekt.Sätt i den svarta ledningen i "com" (vanlig) porten och den röda ledningen i porten märkt för kontinuitet eller motståndstest, som ofta är markerad med en ohm -symbol (ω).Att säkerställa att testledningen är korrekt insatt är viktigt för att få exakta resultat och förhindra fel.Inspektera ledningarna för synlig skada, såsom fläckade ledningar eller lösa anslutningar, eftersom felaktiga leder kan ge opålitliga avläsningar.En säker och korrekt anslutning av testet leder till multimetern är en nödvändig förberedelse för kontinuitetstestet.
Steg 4: Testa kretspunkterna
Med multimetern i kontinuitetsläge och anslutna ledningar, fortsätt att testa kretspunkterna där kontinuiteten måste verifieras.Placera testet leder på de två punkterna du vill testa och se till att de skapar fast och stabil kontakt med komponenterna eller ledningarna.Om kretsen är intakt avger multimetern ett kontinuerligt pip eller visar ett lågt motståndsvärde på skärmen, vilket indikerar en obruten elektrisk väg.Om inget pip hörs eller om motståndsavläsningen är mycket hög, antyder detta att det finns en paus i kretsen, till exempel en skadad tråd eller en lös anslutning.Var metodisk vid testning av flera punkter om det behövs och notera eventuella inkonsekvenser som kan hjälpa till att fastställa felet.Detta steg gör det möjligt att snabbt och effektivt diagnostisera kretsproblem, vilket gör det möjligt att hitta och reparera fel med förtroende.
Kontinuitetstest är en metod som används för att diagnostisera problem i elektriska kretsar.Genom att använda verktyg som multimetrar eller kontinuitetstestare kan du hitta fel som äventyrar elektriska systems funktionalitet och säkerhet.Detta avsnitt ger en detaljerad uppdelning av vanliga kretsproblem som identifierats genom kontinuitetstest och erbjuder steg-för-steg-vägledning om hur man kan lösa dessa problem effektivt.
En öppen krets inträffar när det finns en paus eller gap som förhindrar att strömmen flyter genom kretsen.Denna typ av fel orsakas av trasiga ledningar, frånkopplade komponenter eller skadade delar.Vanliga symtom på en öppen krets inkluderar enheter som inte lyckas slå på eller fungera, liksom frånvaron av elektriska signaler i vissa delar av kretsen.Med hjälp av en kontinuitetstestare eller multimeter kan en öppen krets identifieras när det inte finns någon hörbar signal eller när oändligt motstånd visas, vilket bekräftar att strömmen inte kan passera igenom.
En kortslutning inträffar när två ledande punkter ansluter oavsiktligt, vilket skapar en direkt väg för ström att flyta.Detta orsakar överdriven ström, vilket kan resultera i överhettning, skador på komponenter och kretssvikt.Symtom på en kortslutning inkluderar ofta ofta snubbla av brytare, blåsta säkringar eller närvaron av brinnande lukt.Kontinuitetstest kan upptäcka en kortslutning genom att visa ett kontinuerligt pip eller onormalt lågt motståndsavläsningar, vilket indikerar en oavsiktlig anslutning i kretsen.
Lösa eller korroderade anslutningar inträffar när kontaktpunkter i kretsen blir instabila eller skadade av korrosion.Dessa problem avbryter strömflödet och orsakar ofta intermittent drift eller oberäknelig enhetsprestanda.Under kontinuitetstestning kan fluktuerande eller inkonsekventa resistensavläsningar avslöja lösa eller korroderade anslutningar.Denna typ av fel kan leda till oregelbundet kretsbeteende om den inte behandlas snabbt.
Komponenter som motstånd, kondensatorer och switchar kan misslyckas över tid eller på grund av missbruk, vilket stör den normala driften av en krets.Felaktiga komponenter kan orsaka oförutsägbart beteende i kretsen eller totalt fel.Kontinuitetstest kan identifiera dessa problem genom att upptäcka öppna eller korta förhållanden inom enskilda komponenter, vilket bekräftar deras misslyckande och behov av ersättning.
Jordproblem uppstår när kretsar saknar lämpliga förbindelser till marken, vilket leder till säkerhetsrisker och operativa fel.Otillräcklig jordning kan resultera i elektriska stötar, störningar i enhetens prestanda eller ojämnt beteende.Ett kontinuitetstest kan verifiera jordanslutningens integritet genom att bekräfta korrekt konduktivitet mellan jordningspunkter.Jordproblem måste lösas snabbt för att säkerställa kretsens säkerhet och tillförlitlighet.
För att fixa en öppen krets, använd kontinuitetstestning och kretsscheman för att hitta pausen eller gapet.Börja med att visuellt inspektera kretsen för skadade ledningar, frånkopplade komponenter eller fysiska pauser.När felet har identifierats, reparera det genom att löda den trasiga anslutningen, ersätta den skadade avsnittet eller säkra några lösa delar.När du har slutfört reparationen kan du testa kretsen för att säkerställa att den nu är klar och fungerar korrekt.
Att ta itu med en kortslutning börjar med att hitta felet genom kontinuitetstest och visuell inspektion.Leta efter skräp, lödbroar eller skadad isolering som kan orsaka oavsiktliga anslutningar och ta bort dem.Byt ut eventuella skadade ledningar eller komponenter som bidrar till kortslutningen.För att förhindra framtida problem, tillämpa korrekt isolering eller avstånd mellan ledare.Återprov på kretsen för att verifiera att kortslutningen har lösts och systemet fungerar som förväntat.
Lösa eller korroderade anslutningar kan repareras genom att dra åt skruvarna, säkra anslutningar eller rengöra de drabbade terminalerna.Använd lämpliga rengöringsmedel eller slipmedel för att ta bort korrosion och återställa god konduktivitet.När du har rengjort, applicera antikorrosionsbehandlingar för att förhindra ytterligare nedbrytning av anslutningen.Efter reparationen, utför ett kontinuitetstest för att bekräfta att anslutningen är stabil och fungerar korrekt.
För att ersätta felaktiga komponenter börjar du med att isolera och testa varje misstänkt del individuellt.När en defekt komponent har identifierats, ersätt den med en som uppfyller rätt specifikationer för kretsen.När ersättningen är klar kan du testa kretsen för att bekräfta att den fungerar som avsedd.Ersätta felaktiga komponenter för att återställa kretsens funktionalitet och tillförlitlighet.
För att hantera jordningsproblem börjar du med att testa alla jordningspunkter med en kontinuitetstestare för att bekräfta korrekt anslutning.Reparera eller byt ut skadade eller saknade jordtrådar för att säkerställa ett säkert och funktionellt jordningssystem.Säkra alla jordningsanslutningar med robusta metoder som uppfyller säkerhetsstandarder.Slutligen testa hela jordningssystemet för att verifiera att det fungerar korrekt och ger nödvändigt skydd.
Elektrisk kontinuitetstest är en viktig uppgift inom elektroteknik och håller elektriska system pålitliga och säkra.Den här artikeln har noggrant tittat på metoderna, verktygen och praktiska användningar av kontinuitetstestning, vilket belyser dess roll i rutinmässigt underhåll och problemlösning.Genom den detaljerade diskussionen om kontinuitetstestare och multimetrar har vi lärt oss hur dessa verktyg snabbt kan hitta och fixa problem i elektriska kretsar, hjälpa till att skydda utrustning och skydda sig från fara.Användningen av en standardkontinuitetstestelsymbol i diagram och införandet av kontinuitetstestfunktioner i multimetrar visar hur vanligt och viktigt detta test är i elektriskt arbete.
Skicka en förfrågan, vi svarar omedelbart.
Kontinuitet på en multimeter indikeras av en specifik symbol, som vanligtvis liknar en ljudvåg eller diodsymbol.När multimeterens sonder gör en anslutning som slutför en krets, piper multimetern om den har en kontinuitetsinställning.Detta innebär att det inte finns någon paus i anslutningen.
"UA" på en multimeter står för mikroamper, en enhetsenhet.Det används för att mäta små strömmar, ofta i kretsar som kräver precision, till exempel de i elektroniska enheter.
Ställ in multimetern på kapacitansmätningsläget om det är tillgängligt.Koppla bort kondensatorn från kretsen.Anslut multimeterproberna till kondensatorterminalerna.Läs displayen;Om kondensatorns uppmätta kapacitansvärde avsevärt avviker från dess nominella värde kan det vara felaktigt.Om kapacitansläge inte är tillgängligt, använd motståndsläget för att kontrollera för några kortslutningar eller öppna kretsar, vilket indikerar en dålig kondensator.
AC -märket på en multimeter, ofta representerad av en vågsymbol (~), indikerar att multimetern är inställd på att mäta växelström (AC).Denna inställning används för att mäta strömmen eller spänningen som ändrar polaritet och amplitud över tid, typisk i hushållens kraftförsörjning.
Motståndssymbolen på en multimeter betecknas av den grekiska bokstaven omega (ω).Denna inställning används för att mäta elektrisk motstånd, vilket indikerar hur mycket en komponent begränsar flödet av ström genom den.
