Guide för vevaxelpositionssensor för bilägare

Du litar på många sensorer varje gång din bil kör, och vevaxelns lägessensor är en av de viktigaste som arbetar tyst i bakgrunden.Den håller reda på hur motorn roterar så att timingen förblir exakt och kraftleveransen känns smidig.När denna sensor fungerar som den ska känns starten normal, accelerationen svarar som förväntat och motorn går jämnt.Att förstå hur det fungerar, de olika typerna som används och vad som händer när det misslyckas hjälper dig att förstå motorns beteende utan att gå vilse i tekniskt språk.

Katalog

Figur 1. Vevaxelpositionssensor

Vad är en vevaxelpositionssensor

En vevaxelpositionssensor är en elektronisk sensor som används i förbränningsmotorer för att detektera vevaxelns position och rotationshastighet.Den är monterad nära vevaxeln så att den kan känna av dess rörelse direkt när motorn går.

När vevaxeln vrids genererar sensorn en elektrisk signal som reflekterar både dess position och hastighet.Denna signal ger en exakt representation av vevaxelns rörelse när som helst under motorns drift, vilket bildar en tillförlitlig referens för motorns avkänningssystem.

Vevaxelns positionssensor klassificeras som en primär motoringångssensor eftersom den mäter grundläggande motorrörelse.Dess funktion är begränsad till att detektera och rapportera vevaxelrörelser och tillhandahålla exakta positions- och hastighetsdata som fungerar som baslinjereferens i motorsystemet.

Arbetsprincip för vevaxelpositionssensor

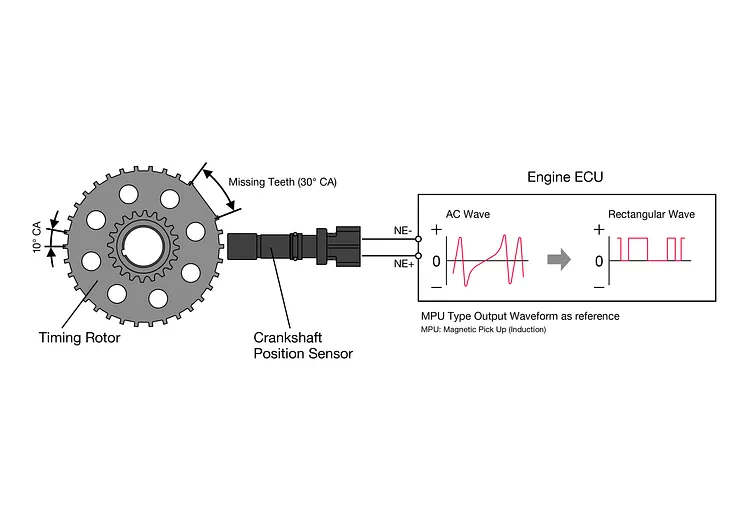

Figur 2. Funktionsprincip för vevaxelpositionssensor

Vevaxelns lägessensor känner av vevaxelns rotationsrörelse och omvandlar denna rörelse till en elektrisk signal.Den är monterad nära en timingsrotor som är fäst vid vevaxeln, vilket gör att den kan känna av förändringar när rotortänderna passerar under rotation.

Dessa förändringar skapar ett repeterande signalmönster som representerar vevaxelns hastighet och vinkelposition.En fast referenspunkt, bildad av en saknad eller annorlunda placerad tand på rotorn, identifierar en specifik position inom varje rotation.Denna referens möjliggör noggrann spårning av vevaxelns rörelse när rotationen fortsätter.

Motorstyrenheten använder denna signal som en tidsreferens.Genom att mäta avståndet och frekvensen för pulserna bestämmer den motorvarvtalet och fastställer exakt tändning och bränsleinsprutningstid.Samma signal tillåter också övervakning av rotationskonsistens, där små hastighetsvariationer mellan cyklerna indikerar skillnader i förbränningsbeteende, vilket stöder stabil motordrift.

Typer av vevaxelpositionssensorer

Halleffekt vevaxelpositionssensor

Figur 3. Halleffekt vevaxelpositionssensor

Hall-effektens vevaxelpositionssensor arbetar med hjälp av ett magnetfält och ett avkänningselement i fast tillstånd.Den innehåller en permanentmagnet och en elektronisk avkänningskomponent som kräver en extern strömförsörjning från fordonet.När en tandad rotor fäst vid vevaxeln passerar sensorn detekteras förändringar i magnetfältet av avkänningselementet.

Dessa förändringar omvandlas till en digital signal med tydligt definierade spänningsnivåer.Eftersom signalen förblir konsekvent över ett brett intervall av hastigheter, är exakt positionsinformation tillgänglig även vid låga varvtal, till exempel under motorstart.Denna egenskap gör Hall-effektsensorer lämpliga för motorer som kräver stabila och exakta positionssignaler.

Magnetoelektrisk vevaxelpositionssensor

Figur 4. Magnetoelektrisk vevaxelpositionssensor

Den magnetoelektriska vevaxelns positionssensor, ofta kallad en variabel reluktanssensor, producerar sin signal genom elektromagnetisk induktion.Den består av en permanentmagnet och en spole lindad runt en magnetisk kärna och fungerar utan extern strömförsörjning.

När rotortänderna rör sig förbi sensorn, inducerar förändringar i magnetfältet en växelspänningssignal i spolen.Signalstyrkan varierar med vevaxelns hastighet och ökar när rotationshastigheten ökar.På grund av sin enkla struktur och självdrivna drift, används denna sensortyp ofta i motorsystem där enkel design är en nyckelfaktor.

Symtom på en dålig vevaxelpositionssensor

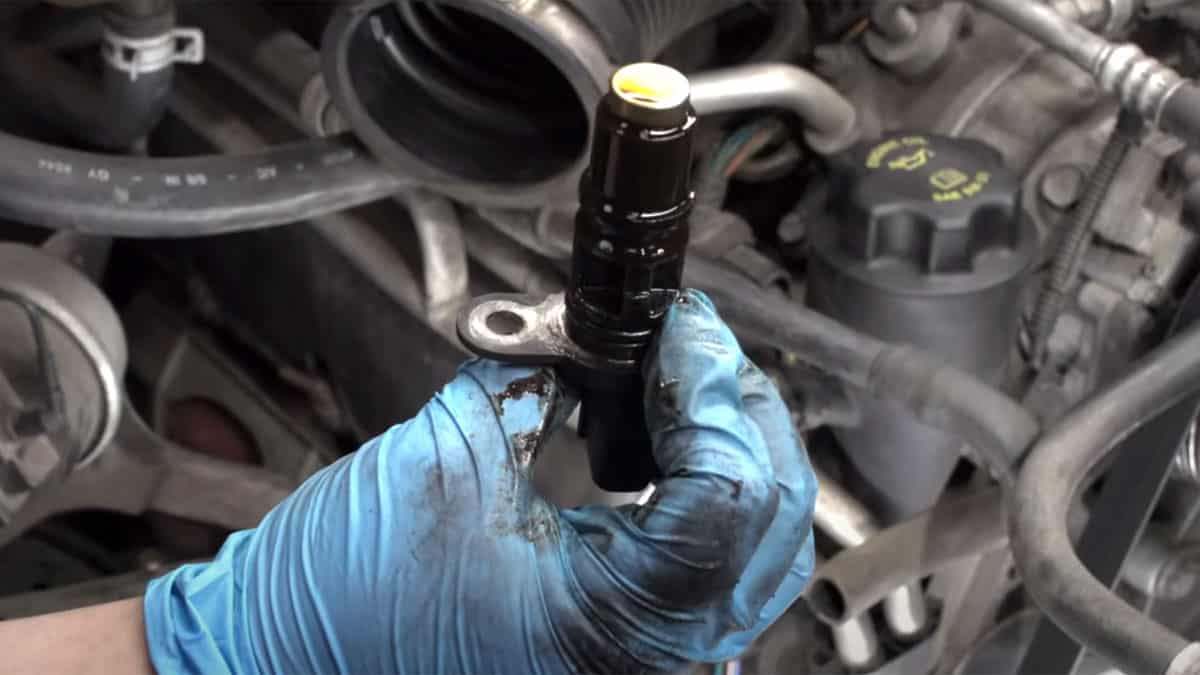

Figur 5. Dålig vevaxelpositionssensor

När en vevaxelpositionssensor misslyckas eller producerar felaktiga signaler, får motorstyrsystemet inte längre korrekt information om vevaxelns rörelse.Denna förlust av tillförlitliga tidsdata stör normal motordrift och leder till märkbara förändringar i hur fordonet beter sig.

Ett av de vanligaste symtomen är svårigheter att starta motorn eller ett fullständigt tillstånd utan start.Utan en pålitlig positionssignal kan inte motorstyrenheten ställa in korrekt tändning och bränsletid, vilket förhindrar normal start.

Motorstopp under drift är ett annat vanligt tecken.Motorn kan stängas av oväntat under tomgång eller körning när styrsystemet tappar sin vevaxelreferens.I vissa fall kan motorn starta om efter en kort paus, bara för att stoppningen ska återgå.

En felaktig sensor kan också orsaka instabil tomgång och ojämn motordrift.Inkonsekventa signaler stör förbränningstiden, vilket leder till vibrationer, ojämnt motorvarvtal eller tvekan, särskilt vid låga hastigheter eller under lätta körförhållanden.

Minskad motoreffekt och dålig acceleration kan också förekomma.När timingjusteringarna inte längre är korrekta blir motorns respons trög och den totala prestandan sjunker, vilket återspeglar vikten av en stabil vevaxelpositionssignal för jämn motordrift.

Orsaker till fel på vevaxelpositionssensorn

Vevaxelns lägessensorer fungerar i krävande motormiljöer, vilket gör gradvis slitage oundvikligt över tiden.Termisk stress är en vanlig faktor, eftersom konstant exponering för höga temperaturer och upprepade uppvärmnings- och kylcykler kan försvaga inre komponenter och isolering.

Motorvibrationer bidrar också till haveri.Kontinuerlig mekanisk rörelse kan lossa interna anslutningar eller skapa små strukturella defekter i sensorhuset, vilket påverkar signalstabiliteten.

Oljeförorening är en annan vanlig orsak.Läckande motorolja kan nå sensorkroppen eller kontakten, där den kan störa den elektriska ledningsförmågan eller skada känsliga inre element.

Problem med ledningar och kontakter kan också störa sensorns funktion.Frasade ledningar, korroderade terminaler eller lösa anslutningar avbryter signalvägen, vilket ger inkonsekventa eller felaktiga avläsningar även när själva sensorn förblir funktionell.

Med tiden minskar naturligt åldrande tillförlitligheten ytterligare.När interna material försämras, minskar sensorns förmåga att generera en konsekvent och korrekt signal gradvis, vilket ökar sannolikheten för fel.

Felkoder för vevaxelpositionssensor (P0335, P0336)

P0335: Fel på vevaxelpositionsgivarens krets

P0335-koden indikerar att motorkontrollmodulen inte tar emot en giltig signal från vevaxelns lägessensor.Signalen kan vara saknad, avbruten eller oläsbar, vilket förhindrar kontrollsystemet från att bekräfta vevaxelrörelsen och upprätta en tillförlitlig tidsreferens.

Detta tillstånd är vanligtvis kopplat till ledningsskador, kontaktproblem, internt sensorfel eller andra avbrott som hindrar signalen från att nå kontrollmodulen.

P0336: Vevaxelns positionssensorområde eller prestandafel

P0336-koden indikerar att vevaxelns positionssensorsignal finns men inte faller inom det förväntade tids- eller värdeintervallet.I detta fall detekteras signalen, men dess mönster matchar inte normala driftsförhållanden.

Denna typ av fel pekar på prestanda- eller synkroniseringsproblem snarare än fullständig signalförlust, vilket påverkar hur noggrant styrmodulen kan spåra vevaxelns position under motordrift.

Förhållandet mellan vevaxel och kamaxelpositionssensorer

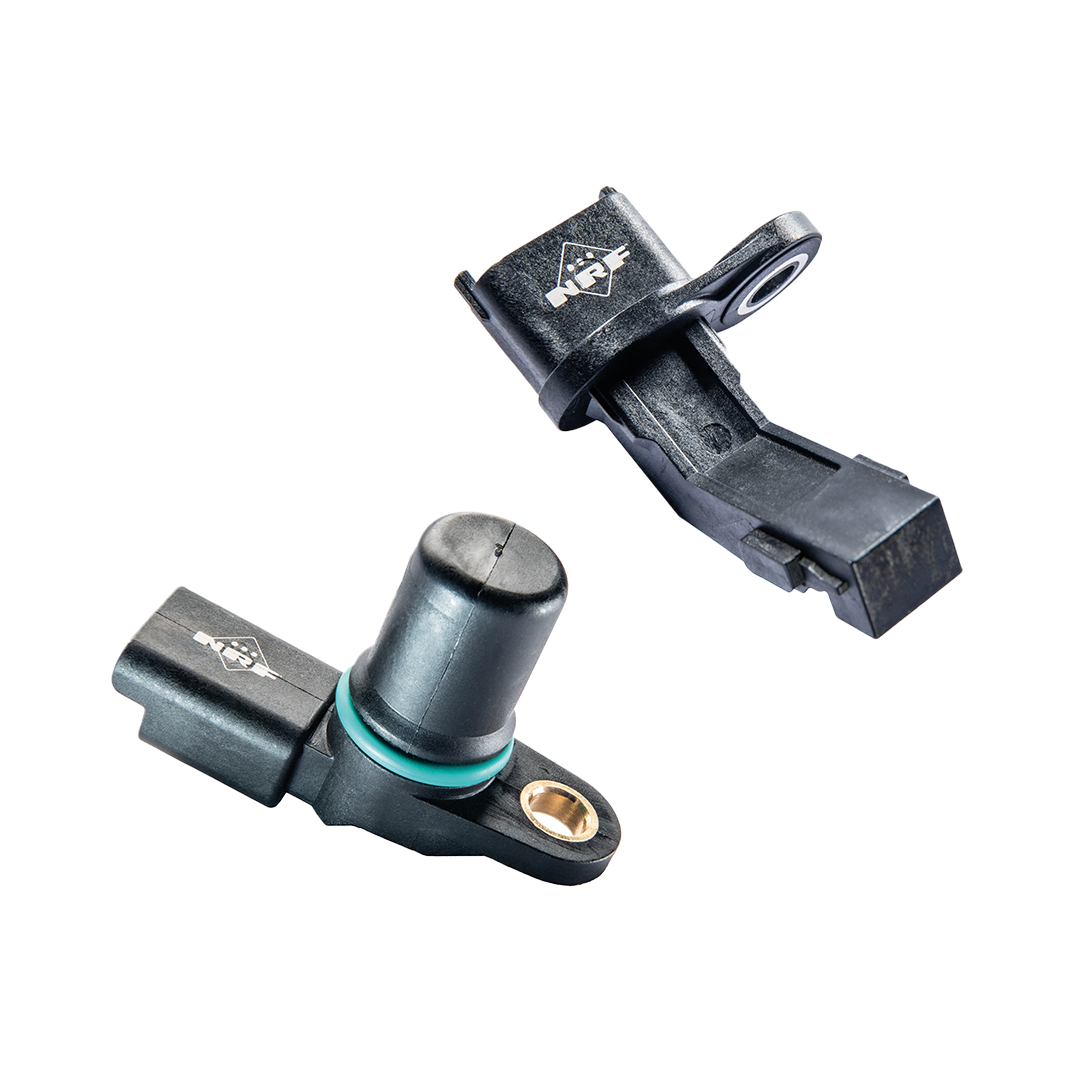

Figur 6. Positionssensorer för vevaxel och kamaxel

Vevaxelns positionssensor och kamaxelns positionssensor samverkar för att ge synkroniserad information om motorns rotation.Varje sensor övervakar en annan roterande komponent, och deras signaler utvärderas tillsammans för att fastställa exakt motortid.

Vevaxelns positionssensor ger data om den totala vevaxelns rotation, vilket återspeglar motorvarvtalet och grundläggande rotationsposition, medan kamaxelns positionssensor spårar kamaxelns rörelse för att indikera ventilens läge.På egen hand kan vevaxelsignalen inte identifiera vilken cylinder som är i ett specifikt slag, så kamaxelsignalen tillhandahåller denna saknade referens.

Genom att jämföra båda signalerna bestämmer motorkontrollmodulen cylinderposition och avfyrningsordning, vilket möjliggör exakt koordinering av tändningstid och bränsleinsprutning för varje cylinder.Denna kombinerade ingång upprätthåller motorsynkronisering, vilket säkerställer att mekaniska rörelser och förbränningshändelser förblir exakt inriktade under motorns drift.

Vikten av vevaxelns positionssensor i motorstyrningen

Vevaxelns lägessensor är väsentlig för modern motorstyrning eftersom den ger en pålitlig tidreferens för samordnad motordrift.Noggrann vevaxelposition och hastighetsdata gör att styrsystemet kan hantera förbränningshändelser exakt, vilket stödjer effektiv och stabil motorprestanda.

Korrekt timing baserat på denna sensor hjälper motorn att använda bränsle effektivt.När tändning och bränsletillförsel sker vid rätt tillfälle, går motorn smidigt med mindre slöseri med energi och bibehåller konsekvent drift under olika körförhållanden.

Sensorn spelar också en viktig roll i emissionskontrollen.Exakt timing stöder en mer fullständig förbränning, vilket minskar oförbränt bränsle och begränsar skadliga avgaser.Denna konsekvens är avgörande för att uppfylla utsläppskraven.

Vevaxelns positionsdata stödjer ytterligare motordiagnostik och långsiktig tillförlitlighet.En stabil referenssignal gör att kontrollsystemet kan övervaka motorns beteende exakt och identifiera oregelbunden drift, vilket hjälper till att upprätthålla pålitlig prestanda över tid.

Slutsats

Vevaxelns positionssensor spelar en central roll i hur din motor startar, går och reagerar under körning.Den tillhandahåller tidsinformation som gör att bränsletillförsel och tändning förblir korrekt i linje med motorns rörelse.Olika sensorkonstruktioner uppnår detta på olika sätt, men de stöder alla samma mål om stabil motordrift.När sensorn börjar gå sönder visar motorn ofta tydliga varningssignaler som är lätta att lägga märke till.Genom att förstå dess funktion, typer, vanliga problem och felkoder får du en tydligare bild av hur moderna motorer bibehåller noggrannhet och tillförlitlighet under daglig användning.
