HembloggDAC8408FS: Datablad, pinout, funktioner och applikationer
på 2025/04/4 1,453

DAC8408FS: Datablad, pinout, funktioner och applikationer

Den här guiden förklarar allt du behöver veta om DAC8408FS, ett litet men kraftfullt chip som ändrar digitala signaler till analoga.Det innehåller fyra digitala till analogkonverterare (DAC) i ett paket, vilket gör det bra för att spara utrymme och minska delar i en krets.Du lär dig om dess funktioner, hur det fungerar, vad det används för och hur du ansluter och programmerar det.Om du arbetar med projekt som testutrustning, automatisering eller ljudsystem, hjälper den här guiden dig att få ut mesta möjliga av DAC8408FS.

Katalog

1. DAC8408FS -översikt
2. DAC8408FS -stiftkonfiguration
3. DAC8408FS CAD -modeller
4. DAC8408FS -funktioner
5. DAC8408FS blockdiagram
6. DAC8408FS -specifikationer
7. DAC8408FS -applikationer
8. DAC8408FS Liknande delar
9. DAC8408FS -programmeringssteg
10. DAC8408FS -fördelar
11. DAC8408FS förpackningsdimensioner
12. DAC8408FS -tillverkare
13. Slutsats

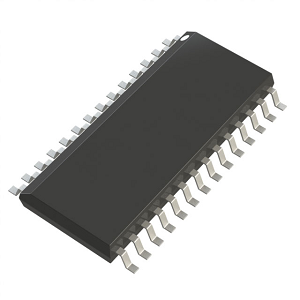

DAC8408FS

DAC8408FS -översikt

De DAC8408FS, en del av familjen DAC8408 från analoga enheter, representerar en sofistikerad design i riket av Quad 8-bitars multiplicering av CMOS digital-till-analog-omvandlare.Denna familj innehåller enheter som erbjuder hög prestanda med funktioner som fyra integrerade DAC i ett enda 28-stiftspaket, vilket säkerställer kompakta och effektiva designmöjligheter.Varje DAC har sin egen referensinmatning och återkopplingsmotstånd, vilket förbättrar precision och kontroll.Enheterna levereras med datavisningar ombord som stöder både läs- och skrivoperationer, en funktion som möjliggör förbättrad funktionalitet som självdiagnostiker för att upprätthålla systemets tillförlitlighet.Egenskaper för DAC8408 -serien inkluderar ± 1/4 LSB -slutpunktslinjäritet och garanterad monotonprestanda, med DAC: er matchade till inom 1%.Denna serie är konstruerad för mikroprocessorkompatibilitet och stöder multiplikation med fyra kvadrant för olika datoruppgifter.DAC8408 fungerar på en enda +5 V -utbud, vilket gör den idealisk för applikationer med låg strömförbrukning.Den är utformad för att vara spärrbeständig och är kompatibel med både TTL- och CMOS-logik, vilket erbjuder flexibilitet på olika digitala plattformar.

Om du vill hålla din verksamhet igång smidigt är det ett smart drag att placera dina bulkorder hos oss.

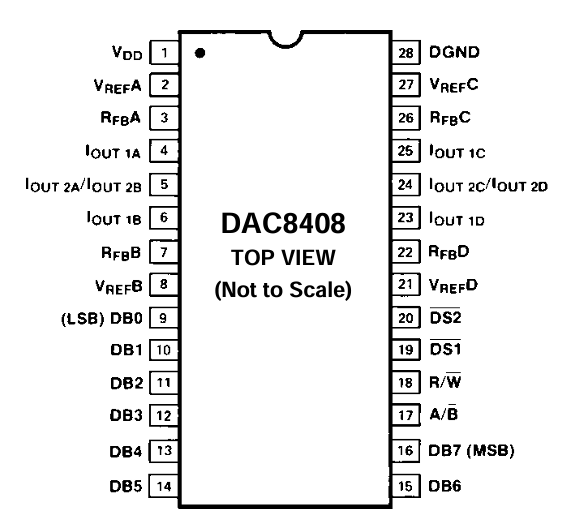

DAC8408FS -stiftkonfiguration

DAC8408FS Pin Configuration

Stift
Namn
Beskrivning
1
Vdd
Positiv strömförsörjning
2
VDomareEn
Referensspänningsingång a
3
RFbEn
Återkopplingsmotstånd a
4
JagUT 1A
DAC en utgångsström 1
5
JagUT 2a / iUT 2B
DAC A/B -utgångsström 2
6
JagUT 1B
DAC B -utgångsström 1
7
RFbB
Återkopplingsmotstånd b
8
VDomareB
Referensspänningsingång b
9
DB0 (LSB)
Data bit 0 (minst betydande bit)
10
Db1
Data bit 1
11
Db2
Data bit 2
12
Db3
Data bit 3
13
Db4
Data bit 4
14
Db5
Data bit 5
15
Db6
Data bit 6
16
DB7 (MSB)
Data bit 7 (mest betydande bit)
17
A/b
DAC -kanaladress (A eller B)
18
R/w
Läs/skrivkontroll
19
Ds1
Datastrob 1
20
Ds2
Data Strobe 2
21
VDomareD
Referensspänningsingång d
22
RFbD
Återkopplingsmotstånd D
23
JagUT 1d
DAC D -utgångsström 1
24
JagUT 2c / iUT 2d
DAC C/D Output Current 2
25
JagUT 1C
DAC C utgångsström 1
26
RFbC
Återkopplingsmotstånd c
27
VDomareC
Referensspänningsingång c
28
Dgnd
Digitala mark

DAC8408FS CAD -modeller

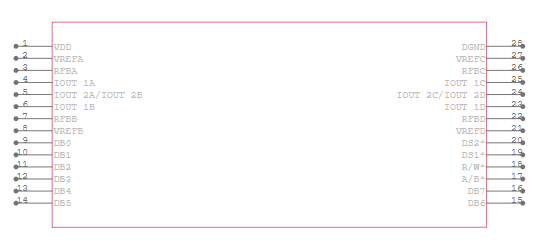

DAC8408FS Symbol

DAC8408FS -symbol

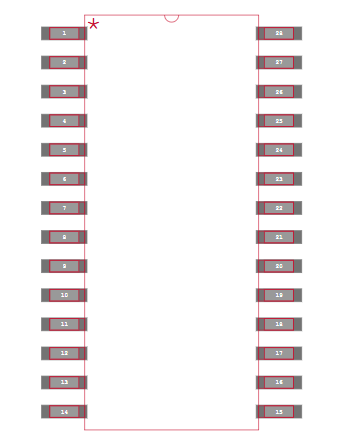

DAC8408FS Footprint

DAC8408FS fotavtryck

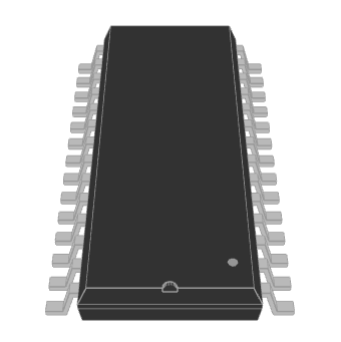

DAC8408FS 3D Model

DAC8408FS 3D -modell

DAC8408FS -funktioner

Hög linearitet och monotonicitet: DAC8408FS erbjuder ± 1/4 LSB -slutpunktslinjäritet, vilket säkerställer att utgångsanalogen spänning ökar linjärt med ökningen av digitalt ingångsvärde.Denna precision är bra för applikationer som kräver exakt spänningskontroll.Dess garanterade monotoniska prestanda innebär att utgången antingen kommer att hålla sig stabil eller förändras i samma riktning som ingången, vilket förhindrar oönskat beteende som spänningsdopp under övergångar.

DAC -matchning: Var och en av de fyra DAC: erna inom DAC8408FS matchas inom 1% av varandra.Denna höga konsistensnivå säkerställer att alla kanaler fungerar enhetligt för applikationer där samtidiga utgångar behöver liknande noggrannhet, till exempel i färgblandning för videoklayer eller exakta kontrollkretsar.

Mikroprocessorkompatibilitet : DAC8408FS har en vanlig 8-bitars TTL/CMOS-kompatibel ingångsport.Denna kompatibilitet gör det möjligt att gränssnitt direkt med populära mikroprocessorer som 6800, 8080, 8085 och Z80, vilket underlättar enkel integration i befintliga digitala system utan behov av ytterligare konverteringshårdvara.

Läs/skriv förmågan: Med datatäcken ombord som stöder både läs- och skrivoperationer tillåter DAC8408FS att data kan skrivas in i någon av de fyra DAC -spärrarna och senare läsas tillbaka.Denna kapacitet är värdefull för system som utför periodiska justeringar eller självkontroller, eftersom den möjliggör systemdiagnostik och övervakning utan att kräva ytterligare kretsar.

Fyra-quadrant-multiplikation: Stödja multiplikation med fyra kvadrant och DAC8408FS kan hantera bipolära ingångsdata för att producera både positiva och negativa utgångsspänningar.Den här funktionen är bra för applikationer som kräver modulering eller andra processer där signalpolariteten kan variera, till exempel vid ljudbehandling eller ställdonskontroll.

Enstaka drift: Enheten fungerar på en enda +5 V -utbud, vilket förenklar krafthantering i kompakta system och minskar den totala strömförbrukningen.Denna funktion gör DAC8408FS idealisk för batteridrivna enheter eller andra applikationer där effekteffektivitet är en prioritering.

Spärrbeständig: Det förbättrade spärrmotståndet för DAC8408FS säkerställer att enheten är mindre mottaglig för skador orsakade av plötsliga eller överdrivna spänningsspikar.Denna robusthet används i hårda elektriska miljöer eller i applikationer där spänningsfluktuationer är vanliga, eftersom den förbättrar enhetens tillförlitlighet och livslängd.

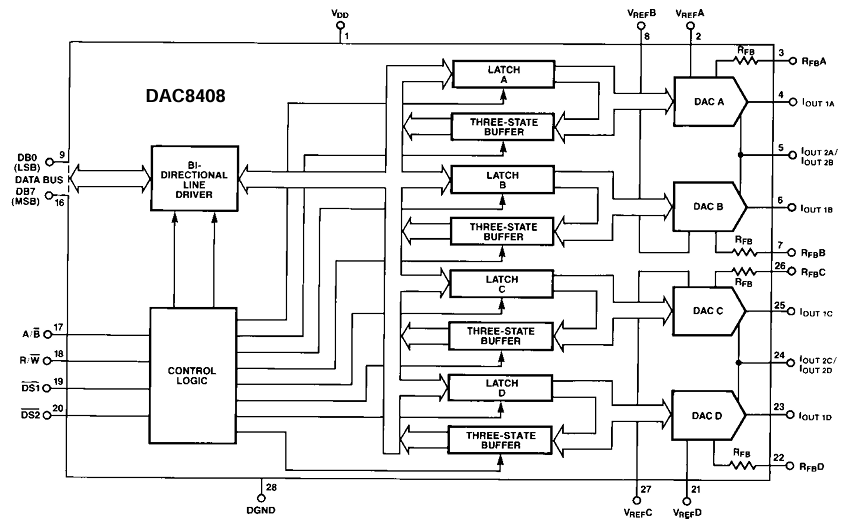

DAC8408FS blockdiagram

DAC8408FS Block Diagram

De DAC8408FS är en quad 8-bitars multiplicering av digital-till-analog-omvandlare (DAC) utformad för höghastighetsapplikationer.Det interna blockschemat avslöjar att den integrerar fyra oberoende DAC-kanaler märkt A genom D. Varje kanal innehåller sin egen spärr, tre-tillståndsbuffert och DAC-kärna, vilket möjliggör enskilda omvandlingar av digital-till-analog.Digital data is input via an 8-bit data bus (DB0 to DB7), with the least significant bit (LSB) on pin 9 and the most significant bit (MSB) on pin 16. The bi-directional line driver interfaces this bus with the internal control logic and latches, governed by control pins such as A/B (address selection), R/W (read/write), and chip select lines (DS1, DS2).

Spärrarna har den digitala inmatningsdata innan de konverteras av respektive DAC, medan tre-tillståndsbufferterna möjliggör dataisolering eller passage beroende på kontrolllogiktillstånd.Varje DAC får sin egen referensspänningsingång (VREF A - D), vilket möjliggör oberoende skalning av analoga utgångar.DAC: erna genererar aktuella utgångar (IOUT1 och IOUT2 ​​för varje DAC), som kan användas differentiellt.Feedbackmotstånd (R_FB) tillhandahålls för varje DAC för att hjälpa till med omvandling av spänningar eller för aktuella summeringskonfigurationer.Enheten drivs via V_DD (stift 1) och jordad genom DGND (stift 28), vilket säkerställer korrekt förspänning för digital drift.Sammantaget visar diagrammet hur digital ingångsdata är selektivt spärr och konverteras till analoga strömutgångar under kontroll av adress och läs/skrivsignaler.

DAC8408FS -specifikationer

Parameter
Typ
Tillverkare
Analog Devices Inc.
Förpackning
Rör
Delstatus
Föråldrad
Antal bitar
8
Antal D/A -omvandlare
4
Avtagande tid
250ns
Utgångstyp
Nuvarande - obuffrad
Differentiell utgång
Inga
Gränssnitt
Parallell
Referenstyp
Extern
Spänning - leverans, analog
5V
Spänning - leverans, digital
5V
INL/DNL (LSB)
± 0,5 (max), ± 1 (max)
Arkitektur
R-2R
Driftstemperatur
-40 ° C ~ 85 ° C
Förpackning / fodral
28-SOIC (0,295 ", 7,50 mm bredd)
Leverantörspaket
28-SOIC
Monteringstyp
Ytfäste
Basproduktnummer
DAC8408

DAC8408FS -applikationer

Automatisk testutrustning (ATE)

DAC8408FS används i automatisk testutrustning för att ställa in exakta spänningsnivåer för testning av elektroniska komponenter och system.Detta säkerställer att varje komponent eller ett system som testas utvärderas exakt för prestanda mot specifika standarder.Genom att leverera kontrollerade analoga utgångar baserade på digitala ingångar möjliggör DAC8408FS automatiserade och repeterbara testmiljöer.

Industriautomation

I industriell automatisering omvandlar DAC8408FS digitala kommandon till motsvarande analoga signaler som kontrollerar maskiner och processoperationer.Denna applikation används för att upprätthålla precision och effektivitet i automatiserade tillverkningslinjer, där exakt kontroll av maskinfunktioner som hastighet, position och kraft är nödvändig.

Flerkanalsmikroprocessorstyrda system

DAC8408FS gör det möjligt för mikroprocessorer att hantera flera analoga utgångar samtidigt, i komplexa system som kräver koordinerad drift över olika kanaler.Denna funktionalitet är bra i applikationer som sträcker sig från integration av flera sensor till ställdonskontroll, där synkron analog utgångsgenerering förbättrar systemprestanda och integration.

Digitalt kontrollerad operationell förstärkare för offset

Denna applikation involverar att använda DAC8408FS för att digitalt kalibrera offsetspänningen för operativa förstärkare inom kretskonstruktioner.Noggrann justering av OP-AMP-offset är viktig för att minimera signalförvrängning och förbättra precisionen för analog signalbehandling.DAC8408FS möjliggör finjustering av dessa förskjutningar genom digitala ingångar, vilket ger en mer stabil och exakt drift av analoga kretsar.

Processkontroll

DAC8408FS används i processkontrollsystem som övervakar och hanterar industriella processer.Den konverterar digitala parametrar såsom önskad temperatur, tryck eller flödeshastigheter till analoga styrsignaler.Dessa signaler används sedan för att justera kontrollelement som ventiler och motorer, vilket säkerställer att processvariablerna förblir inom riktade trösklar, optimerar processeffektivitet och säkerhet.

Digitala dämpare

I kommunikationssystemen och ljudutrustningen fungerar DAC8408FS som en digital dämpare genom att justera signalamplituder baserade på digitala ingångar.Detta ger exakt kontroll över styrkan hos utgångssignalerna, vilket möjliggör optimerad signalöverföring och mottagning i telekommunikation och fininställda ljudutgångar i ljudbehandlingssystem.

DAC8408FS liknande delar

DAC8411IDCKR

DAC8311IDCKT

DAC8411IDCKT

DAC8408FS -programmeringssteg

Förstå pin -konfigurationen

Innan du programmerar DAC8408FS är det viktigt att förstå dess PIN -konfiguration.DAC har flera viktiga stift, inklusive dataingångar (DB0 - DB7) för de digitala värdena, kontrollingångar (A/B, R/W, DS1, DS2) för att välja DAC: s kanal och läge och analoga utgångar (IOUT A, B, C, D) för var och en av de fyra DAC: erna.Att känna till funktionen för varje stift är avgörande för korrekt installation och drift.

Ställ in referensingången

Beskrivning: DAC8408FS kräver en referensspänning (VREF) för att ställa in skalan på den analoga utgången.Denna referensspänning kan vara allt från 0 till ± 20 V. Anslut en stabil referensspänning till VREF -stiftet för att säkerställa att utgångsspänningsområdet matchar dina applikationskrav.Denna spänning kommer att bestämma den maximala utgångsströmmen från DAC -utgångarna.

Konfigurera kontrollsignalerna

Beskrivning: Kontrollsignaler används för att välja vilka av de fyra DAC -kanalerna (A, B, C eller D) som är aktiv och om DAC är i läs- eller skrivläge.Dessa signaler inkluderar DS1, DS2 (ChIP Select), A/B (kanalval) och R/W (läs/skrivläge).Att ställa in dessa signaler korrekt enligt lägesvalstabellen i DAC8408FS -databladet är avgörande för korrekt dataöverföring och drift.

Skriv data till DAC

Efter att ha ställt in styrsignalerna för att välja rätt DAC-kanal och skrivläge är nästa steg att mata in 8-bitars digitala data (allt från 00 till FF i hexadecimal) i DB0-DB7-datainmatningsstiften.Tillämpa de digitala data på datainmatningarna och se till att de är klädda korrekt genom att manipulera kontrollingångarna enligt tidskraven.Denna process överför det digitala värdet till DAC: s interna register och konverterar det till motsvarande analoga spänning vid utgångsstiftet.

Verifiera den analoga utgången

När data har skrivits till DAC kan motsvarande analoga utgång mätas vid IOUT -stiftet för den valda DAC -kanalen.Denna utgång bör kontrolleras med ett multimeter eller oscilloskop för att säkerställa att DAC konverterar den digitala ingången till rätt analog spänning, vilket bör vara proportionell mot referensspänningen och det digitala värdet.

Upprepa för andra kanaler

Om du behöver ställa in utgångar för flera kanaler, upprepa ovanstående steg för varje kanal.Varje kanal kan ställas in självständigt med olika digitala värden som gör det möjligt att användas flera analoga utgångar samtidigt för olika applikationer.

DAC8408FS -fördelar

Integrerade fyrhjulingar

DAC8408FS integrerar fyra 8-bitars DAC i ett enda 28-stiftspaket.Denna unika design konsoliderar flera funktioner inom en enhet, vilket förenklar kretskonstruktionen.Många drar nytta av minskat komponentantal, vilket i sin tur minimerar det nödvändiga kortutrymmet och sänker den totala systemkostnaden.Denna integration förbättrar också prestationskonsistensen bland DAC -kanalerna på grund av matchade elektriska egenskaper som ligger i en enda IC -design.

Mikroprocessorkompatibilitet

Enheten är kompatibel med standard 8-bitars mikroprocessorer som 6800, 8080, 8085 och Z80.Detta säkerställer enkel integration i befintliga digitala system utan behov av ytterligare gränssnittshårdvara eller omfattande mjukvarujusteringar.DAC8408FS kan direkt acceptera digitala signaler från dessa processorer, vilket underlättar en sömlös och effektiv designprocess för systemet.

Läs/skriv funktionalitet med ombordminnet

DAC8408FS är utrustad med DAC8408F: er ombord som kan läsa och skriva operationer.Denna kapacitet gör det möjligt att skriva nya data i DAC: erna och verifiera befintliga data i en enda cykel, och stödja applikationer som kräver hög tillförlitlighet och precision, såsom automatiserad testutrustning och digitala feedbackkontrollsystem.

Enstaka drift

DAC8408F: erna fungerar på en enda +5 V -tillförsel, vilket förenklar strömförsörjningsdesignen.Detta är fördelaktigt i system med begränsat utrymme eller i applikationer där det behövs en minimalistisk kraftförsörjningsarkitektur.Enkelförsörjningsoperation hjälper också till att minska den totala kraftförbrukningen och potentiella problem relaterade till gränssnitt med dubbla leveranser, såsom brus och stabilitetsproblem.

Låg effektförbrukning

Med en försörjningsström på bara 1,0 mA vid 25 ° C är DAC8408FS ett utmärkt val för kraftkänsliga applikationer.Dess låga kraftförbrukning är idealisk för batteridrivna enheter, bärbara instrument och andra applikationer där energieffektivitet är en prioritering, förlänger batteritiden och minskar termiska problem i tätt packade elektroniska enheter.

Spärrbeständig design

Det förbättrade spärrmotståndet för DAC8408FS säkerställer att enheten är mer robust mot oväntade spänningsspikar eller strömmar som kan orsaka permanent skada.Förbättring av enhetens tillförlitlighet och driftssäkerhet minskar den spärrresistenta designen risken för kostsamma drifttider och underhåll.

DAC8408FS förpackningsdimensioner

Pakettyp: 28-Lead SOIC_W (bred liten disposition Integrated Circuit)

Kroppsbredd: Ungefär 7,50 mm (0,295 tum)

DAC8408FS -tillverkare

DAC8408FS, en quad 8-bitars multiplicering av digital-till-analogkonverterare (DAC), tillverkades av enNalog Devices Inc. , en känd ledare inom halvledarindustrin.Analog Devices Inc., som är känt för sina innovativa analoga, blandade signal- och digitala signalbehandling (DSP) integrerade kretsar (ICS), har en historia av att producera högpresterande komponenter som tjänar ett brett utbud av applikationer, från fordonssystem till telekommunikation och industriutrustning.DAC8408FS är en del av deras omfattande produktlinje, vilket visar deras engagemang för kvalitet och precision inom elektroniska komponenter.

Slutsats

DAC8408FS sticker ut som en kraftfull och kompakt lösning för att konvertera digitala signaler till analoga utgångar över flera kanaler med hög precision.Med funktioner som läs-/skrivdatatäckningar, multiplikation med fyra kvadrant och robust spärrmotstånd, erbjuder det pålitliga prestanda i olika applikationer, från processkontroll till digitalt kontrollerad ljuddämpning.Den här guiden har detaljerat sina specifikationer, funktioner och programmeringsmetoder och utrustar den kunskap som behövs för att integrera DAC8408FS effektivt i högpresterande digitala system.

Datablad pdf

DAC8408FS -datablad:

Cylindriska batterilhållare.pdf

Om oss

ALLELCO LIMITED

Allelco är en internationellt berömd one-stop Upphandlingstjänstdistributör av hybridelektroniska komponenter, som är engagerade i att tillhandahålla omfattande komponentupphandlings- och leveranskedjestjänster för den globala elektroniska tillverknings- och distributionsindustrin, inklusive globala topp 500 OEM -fabriker och oberoende mäklare.
Läs mer

Snabb förfrågan

Skicka en förfrågan, vi svarar omedelbart.

Kvantitet

Vanliga frågor [FAQ]

1. Kan jag använda DAC8408FS med moderna mikrokontroller som Arduino eller STM32?

Ja, DAC8408FS kan gränssnitt med Modern MCUS, men den var ursprungligen utformad för TTL-nivå logik.Om du använder en 3,3V mikrokontroller kan nivåskiftning krävas för att matcha 5V-logiken i DAC8408FS.SPI eller parallell emulering genom GPIO: er kan programmeras för att hantera skriv-/läscyklerna i enlighet därmed.

2. Hur kan jag konvertera DAC8408FS -strömutgången (IOUT) till en användbar spänningssignal?

Använd en operationell förstärkare i en ström-till-sp-spänningskonverterings konfiguration.R_FB-motståndet ombord ska anslutas mellan op-amp-ingången och utgången.Denna konfiguration tillhandahåller en linjär spänningsutgång baserad på DAC -strömmen, skalad med referensspänningen och DAC -ingången.

3. Kan jag programmera alla fyra DAC: erna i DAC8408FS samtidigt?

Nej, DAC8408FS är designad för sekventiell programmering.Du måste välja varje DAC -kanal individuellt med hjälp av A/B -adressstiftet och styrsignalerna.Men med effektiv kod eller parallell dataöverföring kan snabba sekventiella skrifter simulera samtidig utgång för de flesta applikationer.

4. Är DAC8408FS lämplig för ljudutmatningsapplikationer som vågformgenerering?

Även om det kan användas för vågformgenerering, kan DAC8408FS: s 8-bitarsupplösning begränsa ljudfideliteten.För grundläggande toner eller styrsignaler i ljudsystem är det bra.För ljudapplikationer av hög kvalitet, överväg DAC med högre upplösning.Det är emellertid utmärkt för digitalt kontrollerade volym eller tonformningsuppgifter.

5. Vad är det maximala utgångsområdet jag kan få från DAC8408FS?

Utgångsströmmen beror på referensspänningen och den digitala koden.Med ± 10V-referens och lämplig I-till-V-konvertering kan du uppnå utgångsspänningar som sträcker sig från ungefär -10V till +10V per kanal.Den exakta utgången beror på externa motståndsvärden och op-amp-konfiguration.
