DS1307 RTC -modul: Komponenter, applikationer och specifikationer

Den här guiden undersöker DS1307 Real Time Clock (RTC) -modulen, ett element för exakt tidtagning i ett brett spektrum av elektroniska system.Vanligtvis används i enheter som datorer och servrar, DS1307 levererar pålitlig tidshantering genom sin inbyggda styrenhet, kvartskristallresonator och oscillator.I den här guiden undersöker vi dess interna design, viktiga tekniska funktioner, gränssnittstekniker och applikationer och visar hur den upprätthåller noggrannhet även med minimal strömförbrukning.

Katalog

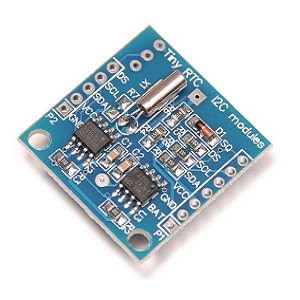

Översikt över DS1307 RTC -modulen

De DS1307 RTC -modulen erbjuder ett anmärkningsvärt effektivt alternativ för att upprätthålla exakta tidsmätningar, integrera I2C -kommunikation för att maximera funktionen.Centralt i sin kapacitet har den en omfattande binärkodad decimal (BCD) klocka och kalender, i kombination med en 56-byte icke-flyktig SRAM för effektiv datakonservering.Genom I2C -bussen kan du hämta information på några sekunder, minuter, timmar, dagar, datum, månader och år, vilket ger en känsla av kontroll över tidsupphämtning.BCD -klocka/kalenderfunktionen är utformad för att förenkla tidsrepresentation och manipulation, vilket säkerställer både precision och lätthet i användningen.Införlivandet av en 56-byte SRAM förbättrar dess motståndskraft och erbjuder en känsla av säkerhet genom att upprätthålla dataintegritet även under effektförluster, vilket möjliggör ytterligare definierad datalagring utan oro.Modulens avancerade teknik stöder automatiska justeringar för datum för månad, inklusive beräkningar av språngår, som lyfter bördan av manuella korrigeringar i opraktiska miljöer.Tillgången på 12-timmars och 24-timmarsformat, tillsammans med AM/PM-indikatorer, ger matchande olika preferenser, vilket återspeglar modulens anpassningsförmåga.En framstående aspekt av DS1307 är dess maktförmåga, vilket underlättar en smidig övergång till säkerhetskopieringsstyrka under huvudströmavbrott.Detta säkerställer en kontinuerlig tidtagningsprocess, vilket visar sig vara fördelaktigt i applikationer där kontinuitet prioriteras och konstant tidsdata tillförlitlighet förväntas, till exempel inom inbäddade system.

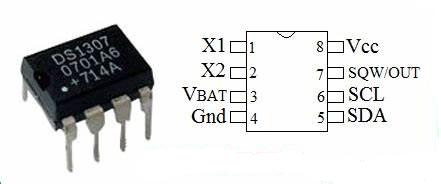

PIN -konfiguration av DS1307 IC

Pin No.	Stiftnamn	Beskrivning
Stift 1 & 2	X1, x2	Kristalloscillatorn måste vara allierad till dessa två stift.
Stift 3	V-bat	Ansluten till batteriets positiva terminal;tjänar som en Säkerhetskopieringsförsörjning för en normal 3V -litiumcell för att upprätthålla exakt tidtagning när huvudmakten går förlorad.
Stift 4	Gard	Markstift (negativ effektinmatning) för RTC IC.
Stift 5	Vcc	Positiv effekt ingångsstift med ett intervall från 3,3V till 5,5V.
Stift 6	SCL & SDA	SCL: Klockinmatning för I2C -kommunikation, synkronisering Datorörelse.SDA: Data I/O -stift för i2c seriellt gränssnitt.
Stift 7	Sqw/out	Används för att erhålla fyrkantiga vågfrekvenser (1Hz, 4kHz, 8kHz, eller 32 kHz) programmatiskt.

Funktioner och specifikationer för DS1307 RTC

Funktion/specifikation	Beskrivning
Driftspänning	5V
Pakettyp	Finns i ett 8-stifts SOIC/DIP-paket.
Gränssnitt	Two-Wire I2C-gränssnitt.
Utgångsstift	1Hz utgångsstift.
Energiförbrukning	Förbrukar <500NA i batterisäkerhetsläge med oscillator.
Icke-flyktigt minne	56 byte för datalagring.
Förprogrammerad tid	Kommer förprogrammerad med nutiden.
Tidtagningsfunktioner	Hanterar alla tidtagningsfunktioner.
Kompensationsgiltighet	Giltigt fram till år 2100.
Batterisäkerhet	Modulen är batterilastad.
Mikrokontrollerkompatibilitet	Ger enkla seriella portgränssnitt för de flesta Mikrokontroller.
Detektion av kraftbrister	Har automatisk kraftfaildetektering och switch kretsar.

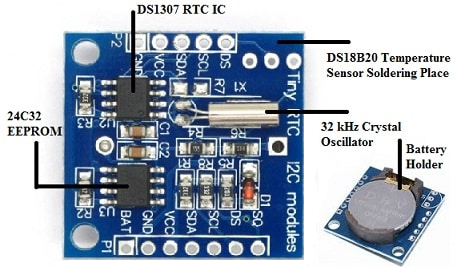

Komponenter i DS1307 RTC -modulen

DS1307 RTC Integrated Circuit

Centralt i modulen är DS1307 RTC IC, som har till uppgift att upprätthålla korrekt tid över flera applikationer.Det gränssnitt via I2C -protokollet, underlättar enkelt datautbyte med minimal kabling, vilket speglar den ofta önskade enkelheten i praktiska tillämpningar.IC erbjuder driften i antingen ett 24-timmars- eller 12-timmarsformat med AM/PM-indikation, och tillgodoser olika tidtagningsbehov.

32 kHz kristalloscillator

32kHz -kristalloscillatorn ger en jämn frekvens som är nödvändig för tidsnoggrannhet.Medan temperaturvariationer kan orsaka små förändringar hanteras dessa genom temperaturkompensationsmetoder, vilket utnyttjar empiriska insikter för att finjustera precisionen.

24C32 EEPROM -komponent

Med ett 24C32 EEPROM -chip, möjliggör modulen permanent lagring av konfigurationsinställningar.Genom att utnyttja den delade I2C -bussen med RTC förbättrar den kommunikationseffektiviteten.Inbäddning av data inom hårdvaran ökar självförtroendet och driftsberoende.

Batteriskapsling och 3V litiumcell

För att säkerställa kontinuerlig tidtagning under kraftavbrott innehåller modulen en batterilhållare för CR2032 litiumceller.Denna kontinuitet hittar paralleller i säkerhetskopieringssystem som skyddar dataintegritet och upprätthåller operativt flöde, särskilt i fält som kräver ihållande funktionalitet.

Temperatursensorgränssnitt för DS18B20

Modulen rymmer en temperatursensor för DS18B20 genom en valfri port.Temperaturövervakning blir användbar i scenarier där miljöförhållanden kan påverka tidens precision.I industriella miljöer driver sådana data omedelbara förfining, vilket säkerställer effektivitet och noggrannhet i processer.

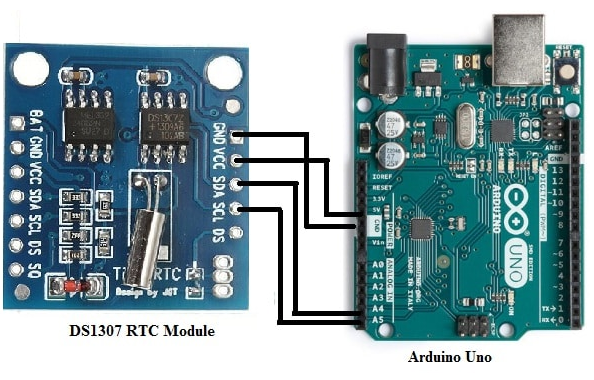

Ansluter DS1307 till Arduino Uno

För att ansluta DS1307 Real Time Clock (RTC) -modulen till en Arduino UNO, följ dessa enkla steg: Länk SCL-stiftet till A5, SDA till A4, VCC till 5V och GND till GND.Denna installation säkerställer tillförlitlig kommunikation mellan modulen och Arduino.Innan du programmerar, installera DS1307 -biblioteket av Michael Margolis genom Arduino IDE.Detta bibliotek tillhandahåller nödvändiga funktioner för att enkelt hantera hårdvaran.DS1307 -modulen är ovärderlig för projekt som kräver exakt tidtagning, såsom dataloggning, schemaläggning eller databehandling.Det upprätthåller aktuell tid och datum konsekvent, även under strömavbrott, tack vare dess inbyggda batteribackup.För att säkerställa en smidig installation använder du en brödskiva för säkra och justerbara anslutningar och undviker kortkretsar.Märkningsledningar kan också minska förvirringen, särskilt i mer komplexa projekt.

När hårdvaran är klar initierar nästa steg programvaran.Börja med att upprätta en robust seriell anslutning, kontrollera RTC: s operativa status och ställa in den första tiden vid behov.Därifrån övervakar du tiden kontinuerligt och visar den på seriell monitor i en läsbar HH: MM: SS -format för att verifiera korrekt kommunikation mellan Arduino och modulen.Felsökning och finjustering under detta skede kan effektivt effektivisera utvecklingsprocessen.Om problem som felaktiga tidsdisplayer eller kommunikationsfel inträffar, se till att ditt bibliotek är uppdaterade och kontrollera noggrant alla anslutningar.Felsökning systematiskt, att testa enskilda komponenter en åt gången kan ofta avslöja grundorsaken.Att konsultera online -forum eller samhällsresurser kan ge snabba lösningar på vanliga utmaningar.

Applikationer av DS1307 RTC -modulen

Digitala klockor och tidsstempade enheter

DS1307 används ofta i digitala klockor och enheter som kräver exakt tidtagning.Kameror litar till exempel på att det lägger till exakta tidsstämplar till bilder och videor, vilket hjälper till att dokumentera händelser i en kronologisk sekvens.Tidsstamp är också bra i datainspelningsenheter som miljösensorer, där exakta poster är nödvändiga för trendanalys och historisk spårning.Näringssystem säkerställer DS1307 tillförlitlig spårning av anställdas incheckning/ut tider för att upprätthålla exakta tidsloggar på arbetsplatser och institutioner.

DIY -projekt och mikrokontrollintegration

DS1307 RTC är en favorit eftersom I2C -kommunikationsgränssnittet gör det enkelt att para med populära mikrokontroller som Arduino och Raspberry Pi.DIY -projekt som Home Automation -system, väckarklockor och bärbar teknik innehåller ofta denna modul för dess tillförlitlighet och enkelhet.

Robotik och precisionstiming

Inom robotik är tids precision bra för uppgifter som synkronisering, sensorkoordination och navigering.DS1307 tillhandahåller exakta klocksignaler, vilket gör att robotar kan utföra åtgärder med specifika intervall och upprätthålla exakt kontroll över deras verksamhet.Det används vanligtvis i autonoma robotar, drönare och industriella robotik för att schemalägga uppgifter som sensordatainsamling, motorisk kontroll och hinderundvikande med oklanderlig timing.

Servrar och distribuerade system

DS1307 RTC -modulen är en pålitlig lösning för servrar och distribuerade datorsystem där synkroniserad tidpunkt krävs.Det hjälper till att logga in exakt dataloggning, vilket säkerställer att tidsstämplar är konsekventa över flera enheter.I distribuerade system hjälper det att samordna åtgärder mellan servrar genom att upprätthålla en delad känsla av tid.Säkerhetssystem drar också nytta av dess exakta tidtagning.

Verktygskraftsmätare

Verktygsföretag integrerar ofta DS1307 i kraftmätare för att säkerställa korrekt fakturering och tidsstämpel av energiförbrukningsdata.Genom att logga in den exakta tiden när elanvändningen inträffar ger dessa kraftmätare en transparent och pålitlig registrering av energianvändning.Detta är bra i områden där fakturering är beroende av dag, såsom topp- och elakter utanför topp.

Spelenheter

Moderna spelkonsoler och handhållna enheter utnyttjar DS1307 för intern klockfunktionalitet.Modulen möjliggör tidsbaserade funktioner, till exempel tidsinställda utmaningar, evenemang eller belöningar som beror på klockan.Till exempel, spel med dagkvällscykler eller evenemangsutlösare förlitar sig på DS1307 för att exakt spåra och hantera tid i spelet.

GPS -enheter och navigationssystem

DS1307 används i GPS -enheter och navigeringsenheter för att förbättra deras funktionalitet.Tidtagning behövs i GPS -system för att beräkna exakta platser och koordinerande signaler från flera satelliter.DS1307 säkerställer att dessa enheter upprätthåller korrekt tidpunkt, vilket direkt påverkar kvaliteten och tillförlitligheten hos navigationsdata.

Medicinsk utrustning

Medicinsk utrustning beror ofta på korrekt tidpunkt för diagnostik, övervakning och loggning av patientdata.Enheter som insulinpumpar, hjärtfrekvensmonitorer och bärbara EKG -maskiner innehåller DS1307 för att spåra tid exakt för medicineringsscheman, kontinuerlig övervakning eller tidsstämpelinspelade hälsodata.Dess tillförlitlighet säkerställer att dessa enheter fungerar konsekvent och förbättrar patientens resultat.

Smart Home -enheter

I det smarta hemekosystemet hittar DS1307 -modulen sin plats i enheter som termostater, belysningssystem och hemsäkerhetssystem.Det gör det möjligt för dessa enheter att arbeta på förprogrammerade scheman, till exempel att tändas eller stänga av vid specifika tidpunkter, justera termostaten under dagen eller aktivera/inaktivera larmsystem automatiskt.Noggrann tidpunkt förbättrar dessa systemes effektivitet och användbarhet.

Miljöövervakningssystem

Miljökensorer som övervakar förhållanden som temperatur, luftfuktighet och luftkvalitet använder DS1307 för exakta tidsstämplade avläsningar.Denna data gynnar forskning, klimatstudier och industriella tillämpningar där trender måste spåras över tid.Till exempel i jordbruksapplikationer kan det hjälpa till att övervaka markfuktighet eller vädermönster, vilket gör det möjligt för jordbrukare att fatta välgrundade beslut baserade på tid och historiska data.

Industriautomation

I fabriker och industrianläggningar används DS1307 i automatiserade system för att schemalägga och samordna uppgifter.Maskiner som kräver synkronisering, såsom transportband eller monteringslinjrobotar, beror på DS1307 för tillförlitlig timing.Dess användning i industriella miljöer förbättrar produktionseffektiviteten och säkerställer att verksamheten utförs med precision.

Datablad pdf

DS1307 Datablad:

Ds1307.pdf

Maxim integrerad räckvidd.pdf

Maxim Integrated ROHS Cert.pdf

Välja en säkerhetskälla för realtidsklockor.pdf

Crystal-överväganden med maximala realtidsklockor.pdf

Gränssnitt DS1307 med en 8051-kompatibel mic.pdf
