DS3231 RTC -modulen förklarad: PIN -diagram, specifikationer och mikrokontrollergränssnitt

I en era där exakt tidtagning är den ultimata till tekniska framsteg har realtidsklockan (RTC) -enheter framkommit som nödvändiga komponenter i otaliga applikationer.Från GPS -system som kräver en oöverträffad tidningsnoggrannhet till serveroperationer som beror på pålitlig synkronisering, underbygger RTC -moduler funktionaliteten hos moderna system.Dessa enheter är utrustade med batterisäkerhetskopior och fungerar sömlöst även under kraftstörningar och säkerställer oavbruten tidspårning i allvarliga scenarier.Bland de otaliga tillgängliga RTC -modulerna står DS3231 ut som ett kännetecken för precision och tillförlitlighet.Med sin temperaturkompenserade kristalloscillator och avancerade funktioner har den blivit en favorit.Den här artikeln gräver i DS3231: s kapacitet, visar upp sin integration med Arduino-plattformar, utforskar dess olika applikationer och belyser de tekniska innovationerna som gör det till en hörnsten i tidskänsliga projekt.

Katalog

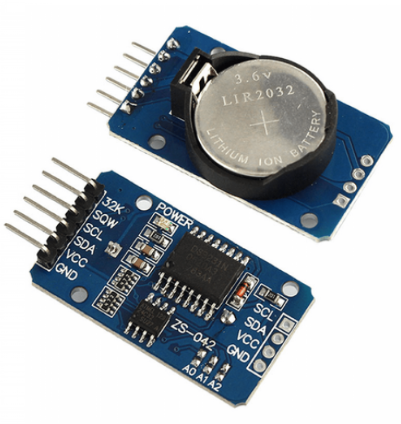

Översikt över DS3231 RTC -modulen

De DS3231 RTC-modulen lyser med sin exceptionella precision, skyldig den temperaturkompenserade kristalloscillatorn inbäddad inom.Dess betydelse blir uppenbar i oförutsägbara scenarier, där kraftavbrott kan utmana kontinuiteten i tidtagning, men modulens batteri -säkerhetskopiering upprätthåller sin drift utan problem.Modulen fångar tid med noggrann uppmärksamhet på sekunder, minuter och timmar.Dessutom ger det omfattande kalenderinformation, inklusive dag, månad och år, anpassningsbar till 12-timmars eller 24-timmarsformat.Kristallresonatorn ombord minskar avsevärt tidsdrift och säkerställer enastående tidtagningskonsistens.

DS3231 befinner sig nödvändig i en mängd elektroniska projekt som kräver korrekt tidshantering.Exempel inkluderar dataloggningssystem och schemaläggningsapplikationer.Modulen garanterar att aktiviteter utförs pålitligt och punktligt.Dess samarbete med AT24C32 EEPROM breddar alternativ för datalagring och lägger till projektets mångsidighet.Du kan värdera denna kombination, vilket förenklar datahanteringen och förstärker noggrannheten.Denna synergi illustrerar en djup förståelse av att integrera avancerade modulfunktioner, i slutändan förenkla intrikata system och visa den expertis som behövs för att effektivt hantera RTC -moduler.

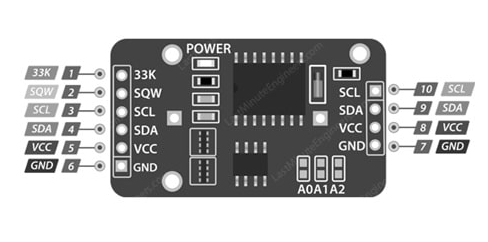

Stiftkonfiguration

Stiftnamn	Beskrivning
33K	Detta är utgångsstiftet som ger det kompenserade Temperatur och exakt referensklocka.
Sqw	Ger en fyrkantig våg vid olika frekvenser och även fungerar som en avbrottssignal.
SCL	Serieklockan (CLK) -stiftet, främst används i I2C kommunikation.
SDA	Seriedata PIN -stiftet, som används i I2C -kommunikation.
Vcc	Modulens strömförsörjningsstift;Anslut den till 3.3V eller 5V.
Gard	Markstiftet brukade ge en gemensam mark.

Funktioner och specifikationer

Särdrag	Information
Spänningsdrift	Funktioner med låga spänningar
Återställningsfunktionalitet	Tryckknapp för återställningstid
Batterisäkerhet	Inkluderar en batteribackup
I2C -gränssnitt	Två riktning, 400 kHz för snabb överföring
Eeprom	32 byte för att läsa/skriva och spara data
RTC -lägen	Fungerar i 12-timmars eller 24-timmarsformat
Strömkällomkoppling	Växlar automatiskt från strömkällan till integrerad batteri
Fyrkantig utgång	Programmerbar enligt nödvändighet
TimeKeeping Information	Underhåller sekunder, minuter, timmar, dagar, veckor, månader, och år
Pakettyp	16, 300 mil SO-paket
Driftstemperaturområde	-45 ° C till -80 ° C
Maximal spänning (VCC)	+0,3 volt
Temperaturnoggrannhet	± 3 ° C
Driftsspänningsområde	2.3V till 5.5V
Batteri backup ström	500 ma
Noggrannhet @ -40 ° C till 80 ° C	± 3,5 ppm
Noggrannhet @ 0 ° C till 40 ° C	± 2,0 ppm

Sömlös integration av DS3231 med Arduino Uno

Erfarenheten av att integrera DS3231 -modulen med Arduino Uno liknar ett tillfredsställande pussel där varje bit anpassar sig för att bilda en sammanhängande bild.DS3231 sticker ut för sin förmåga att hålla reda på tid med precision, fortsätta att kryssa smidigt även när extern kraft visas bort, till skillnad från konventionella systemklockor som vaklar under sådana stunder.

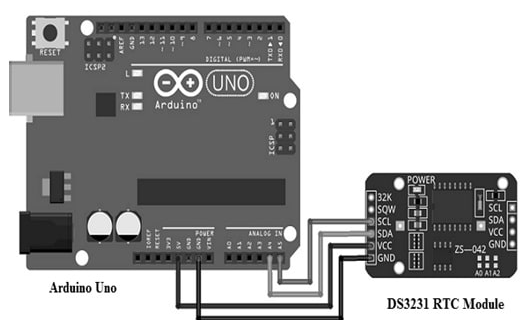

Anslutningar

• PIN -tilldelningar: Integrationen innebär att tilldela Arduino UNO: s A4- och A5 -stift till SDA- och SCL -stiften på DS3231.

• Kraft och mark: Att etablera kraft och mark är lika enkelt som att länka VCC- och GND -stiften mellan enheterna.

Kommunikation

• Protokoll: Genom att anta I2C -kommunikationsprotokollet lovar modulen effektiv dataöverföring och främjar en sömlös dialog mellan komponenter.

Det medföljande skriptet leder inte bara dig genom att ställa in DS3231 med Arduino utan ger också modulen till liv när den hämtar tiden med skicklighet.Genom att utnyttja dedikerade biblioteksfunktioner underlättar det I2C-kommunikation och övertalar vältalande omvandlingen mellan binärkodad decimal (BCD) och standard decimalformat.När det har laddats upp förvandlar detta skript Arduino till en vaksam tidhållare och visar upp klockdata i verkligheten genom seriell monitor.Det som verkligen skiljer DS3231 är dess stadiga noggrannhet i tidtagning och upprätthåller denna precision även när den är sekesterad från sin kraftkälla.Denna konsekventa tillförlitlighet injicerar förtroende i sin tillämpning över olika scenarier, vilket gör det inte bara till en tidhållare, utan ett tyst vittne till passagen av ögonblick.

Användning av DS3231 RTC -modulen

DS3231 RTC -modulen tjänar många roller i situationer som kräver exakt tidshantering.Användningen sträcker sig från personliga prylar som bärbara datorer, datorer och smartphones, där den anpassar tidtagning till andra datorfunktioner felfritt.För enheter som är inriktade på att bevara kraft, såsom mobil elektronik, gör dess effektivitet i energiförbrukning den mestadels lämplig.Noterbart stärker dess skicklighet vid gränssnittet med snabba kommunikationsapparater sin tillämpning i bärbar teknik, inklusive GPS -system.

Tidtagning över olika tekniker

Den tekniska världen bevittnar den mångsidiga tillämpningen av DS3231 och spänner över spelkonsoler och robotik.Dessa sektorer förlitar sig på noggrann tidsprecision för att höja prestandanormerna och förbättra den interaktiva upplevelsen.Verktygsmätare använder modulen för att noggrant dokumentera konsumtionsdata och hjälpa dig i energihantering.

Mikrokontrollerprojekt

Som ett viktigt element i Microcontroller Ventures, särskilt med Arduino och Raspberry PI-plattformar, säkerställer DS3231 att tidskänslig operationer fungerar utan avbrott.Du kan hålla modulen med hög hänsyn till dess tillförlitlighet, med tanke på att den är en grundläggande komponent i både inlärningsmiljöer och komplexa professionella projekt.

Systemkänsliga för tidpunkten

System som arbetar med farlig timing - till exempel servrar och dataloggare - drar en enorm fördel från DS3231: s precision.Konsekvent anpassning till internationella tidsmetriker är användbar för dessa applikationer.Modulen presenterar ett budgetvänligt alternativ för att upprätthålla globala tidsstandarder och tilltalar de som söker optimal tidsnoggrannhet på ett kostnadsmedvetet sätt.Dess distribution förbättrar den funktionella kapaciteten för dessa system, vilket möjliggör förbättrad databehandling och analys, som blir alltmer dynamisk när systemen utvecklas.
