Utveckla en kompakt kapacitansmätningskrets med PS021 -chipet

Kapacitiva sensorer har revolutionerat fältet för exakta mätningar genom att omvandla subtila förändringar i kapacitans till handlingsbara data.Deras mångsidighet, i kombination med exceptionell upplösning och temperaturstabilitet, har gjort dem nödvändiga inom olika branscher.Mätningskapacitansvärden under 10 PF ger emellertid anmärkningsvärda utmaningar på grund av påverkan av bortfallande och parasitkapacitanser, som kräver avancerade kretskonstruktioner med förbättrad känslighet och dynamiskt intervall.Den här artikeln gräver in i det innovativa PS021-chipet av ACAM, en banbrytande lösning som omdefinierar kapacitansmätning genom tid-till-digital omvandling, som erbjuder oöverträffad precision, effektivitet och anpassningsförmåga i olika sensorapplikationer.

Katalog

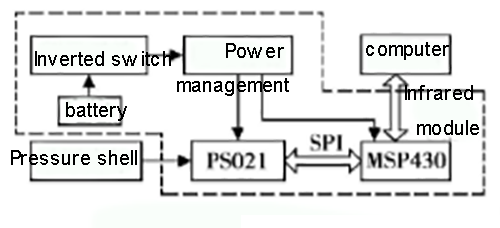

Kapacitansmätningsmodul

Mikrokapacitansmätningsmodulen är en kompakt och sofistikerad anordning utformad för exakt kapacitansmätning.Dess primära komponenter inkluderar ett tryckresistent hölje, en krafthanteringskrets, ett PS021-chip och en mikrokontrollenhet (MCU).Tillsammans underlättar dessa delar korrekt insamling och bearbetning av data.

I sin kärna fungerar modulen genom att konvertera minutkapacitans förändras till en 16-bitars digital utgång tack vare PS021-chipet.MSP430 MCU spelar en kritisk roll för att hantera dessa data via SPI -gränssnittet och lagrar dem i sitt flashminne.När de har behandlats överförs data till en dator via en infraröd kommunikationsmodul.De slutliga resultaten visas grafiskt med hjälp av Visual Basic 6.0 -programvara, vilket erbjuder ett tillgängligt gränssnitt för övervakning.

Krafthanteringssystemet säkerställer energieffektivitet genom att leverera kraft till både MSP430 MCU och PS021-chipet på ett tidskontrollerat sätt.Detta säkerställer optimal prestanda samtidigt som du minimerar strömförbrukningen, vilket gör modulen både pålitlig och effektiv.

Viktiga funktioner i PS021 -chipet

PS021 -chipet är den tekniska ryggraden i mätmodulen.Den använder avancerad tid-till-digital omvandlare (TDC) -teknologi för att leverera ultra-låg strömförbrukning och högprecisionsmätningar.Denna banbrytande design gör PS021-chipet mycket mångsidigt för olika applikationer, inklusive trycksensorer, accelerationssensorer och GAP-mätningar.Några av dess mest anmärkningsvärda funktioner inkluderar:

Flexibel digital mätförmåga: Den stöder ett brett mätområde med en noggrannhet på upp till 22 bitar, vilket möjliggör detaljerade och exakta avläsningar.

SPI-kompatibel kommunikation: Chipet ansluter enkelt till mikrokontroller eller DSP genom ett SPI-gränssnitt, vilket säkerställer smidig dataöverföring.

Parasitisk kapacitanskompensation: En inbyggd krets kompenserar för parasitiska effekter, vilket förbättrar den totala mätningens tillförlitlighet.

Integrerad temperaturmätningsport: Denna funktion möjliggör temperaturdatainsamling, vilket är allvarligt för temperaturkänsliga miljöer.

Mätprinciper och drift

Modulens mätprocess är förankrad i exakta elektroniska principer, vilket säkerställer noggrannhet vid varje steg.Så här fungerar det:

Kondensatorkonfiguration: En avkänningskondensator (csensor) är ansluten till en referenskondensator (CREF) genom ett motstånd, som bildar ett lågpassfilter.

Cyklisk laddning och urladdning: Med hjälp av en analog switch växlar PS021 -chipet mellan laddning och urladdning av kondensatorerna.Dessa cykler är utformade med lika stora tider, vilket säkerställer konsekvent drift.

PS021 CHIP: s högprecision TDC mäter den tid det tar för kondensatorerna att stabilisera under urladdning.

• Utsläppstiden för referenskondensatorn definieras som τ1 = rcref.

• Utsläppstiden för sensorkondensatorn definieras som τ2 = rcsensor.

• Förhållandet mellan dessa urladdningstider (τ2/τ1 = csensor/CREF) används för att beräkna sensorns kapacitans.

PS021-chipet översätter detta förhållande till en 16-bitars digital utgång, som bearbetas och lagras av MCU.

Denna mätcykel upprepas kontinuerligt, vilket möjliggör faktisk spårning av kapacitansförändringar.

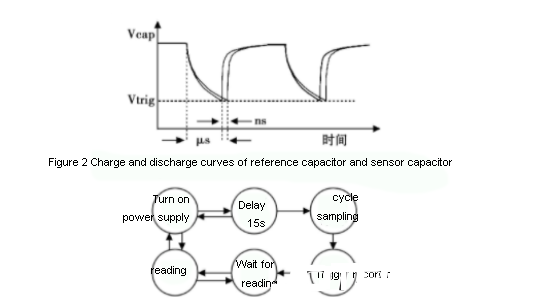

Förhållandet mellan kapacitansvariationen (ΔC) och motsvarande urladdningstidsskift (ΔT) visas.Grafen illustrerar tidsförändringarna i laddningskurvorna för kondensatorerna, där till och med nanosekundnivåskillnader i tidpunkten återspeglar subtila kapacitansförändringar.Denna precision gör det möjligt för modulen att upptäcka mycket känsliga variationer i avkänningsmiljön.

Integrerad kretsdesign för system

Systemdesign

I strävan efter att förbättra energieffektiviteten antar systemet en unik strategi: det glider in i ett lågkraftstillstånd efter kickstarting och bara uppvaknar efter att ha avkänt en extern trigger.När ett sådant ögonblick uppstår blir det aktivt involverat i insamlingen och bevarandet av data som speglar kapacitans förändras.Dessa data registreras flitigt i flashminnet både föregående och efter aktivering.Denna metod, allmänt erkänd inom elektronik, syftar till att spara energi genom att ägna driftsaktivitet endast när situationen kräver den.Genom att använda denna teknik använder systemet på ett klokt sätt resurser, förlänger batteriets livslängd och säkerställer exakt datafångst - en harmonisk blandning av teknisk skicklighet och praktisk användbarhet.

Styrmodul

I mitten av PS021 -kretsens funktion ligger dess beroende av en mikrokontroller.Den valda TI MSP430 -mikrokontrollern sticker ut för sin prisvärda balans mellan användning med låg effekt och tillräckligt med minne, vilket effektivt ökar systemets totala effektivitet.Det är avgörande för att kontrollera SPI -kommunikation, samordna PS021: s aktiviteter och hantera datalagring.Dess förmåga att hantera intern digital utlösning och snabb datamängsel visar sin lämplighet för uppgiften, vilket underlättar smidiga operationer med knappt någon försening.Dessa funktioner återspeglar komplikationerna i samtida lågeffektkretsdesign, där effektiviteten möter kapacitet-det dubbla fokuset för teknisk framsteg och operativ flytande.

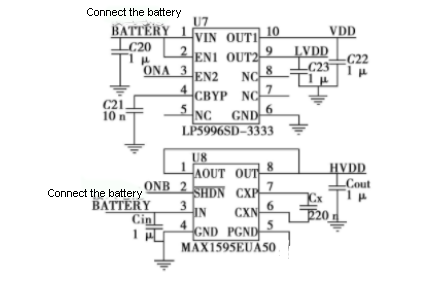

Krafthantering

Krafthantering realiseras genom noggrann tidpunkt för modulens strömförsörjning, med en LDO -chip och laddningspump för att upprätthålla stabila spänningsnivåer.Komponenter får kraft selektivt baserat på specifika driftsbehov och uppnår hög effektivitet genom att köpa kraft direkt från batteriet när det krävs.Denna selektiva kraftfördelning illustrerar avancerade strategier inom krafthantering, minskar överflödig kraftanvändning och förlänger livet för bärbar elektronik.För dem som är engagerade i batteridoende system är navigering av balansen mellan kraftkrav och prestanda en återkommande och dynamisk strävan.

Datavläsningsmodul

GP2W0116PS-infraröd modul spelar en nyckelroll i systemets datakommunikationsram, vilket möjliggör lågeffekt dataöverföring till datorer.Att uppfylla IRDA1.2 -standarder, det uppnår dataöverföringshastigheter från 2,4 kb/s till 115,2 kb/s, vilket säkerställer robust trådlös kommunikation.

Systemprogramvaruutveckling

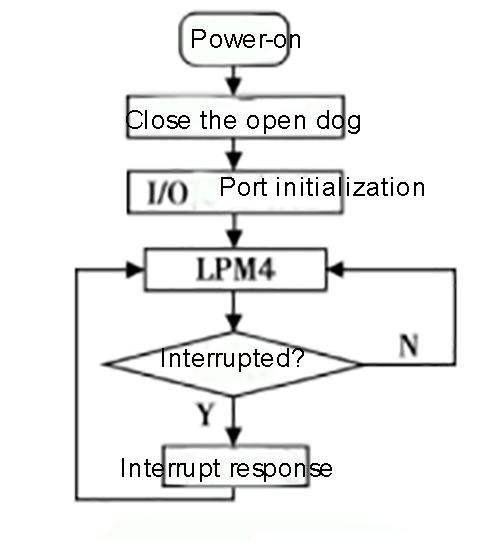

Kontrollprogramvaran använder C -språk för att övervaka datainsamling och överföring, och betonar programvarans enkel förståelse och anpassningsförmåga.I dess väsen orkestrerar den dominerande slingan hanteringen av krafttillstånd och hanterar avbrott.Detta belyser strävan efter att utforma system som prioriterar lågenergikonsumtion.

Balansera läsbarhet och portabilitet

Crafting Software in C ger dig direkt hantering över systemresurser och säkerställer anpassningsförmåga på olika hårdvaruplattformar.Detta beslut underlättar prestationsoptimering samtidigt som systemen kan utvecklas med att utveckla tekniker.Praktisk erfarenhet visar att en tydlig kodstruktur avsevärt underlättar pågående underhåll, och betonar värdet av att fokusera på läsbarhet under utvecklingsprocessen.

• Krafthanteringstekniker : I scenarier där system måste fungera kontinuerligt med minimal energianvändning blir effektiv krafthantering en nödvändighet.Kärnan i kontrollprogramvaran, huvudslingan, utmärker sig i att styra övergångarna mellan krafttillstånd, vilket leder till långvarig batteritid och förbättrad systemets pålitlighet.Inom branschen erkänns det som en metod för att ytterligare minska energiförbrukningen utan att minska energiförbrukningen utan minskning av prediktiv analys i kraftstatens ledning.

• Navigera avbrott för systemoptimering: Att svara på avbrott är aktivt för att upprätthålla systemprestanda och effektiv databehandling.Arkitekturen bör integrera starka mekanismer för att hantera olika avbrott, vilket säkerställer att farliga uppgifter prioriteras medan mindre brådskande är uppskjutna.Lektioner från omfattande systemutplaceringar indikerar att uppnå en balans mellan snabb lyhördhet och hanterbar kontrollerarbetsbelastning förbättrar systemgenomströmningen.

Tillvägagångssätt i mätningstekniker

Integrationen av sofistikerade kretsar i kapacitiva manometrar betyder ett betydande framsteg i precisionen för att mäta ballistiska tryck.Detta genombrott möjliggör en delikat faktisk övervakning av kapacitansvariationer i komplexa explosiva miljöer, som matar den djupa önskan att förstå snabba och dynamiska transformationer.

I dessa intrikata inställningar uppstår framgångsrik integration genom noggrant uppmärksamhet på varje minutaspekt.Mätningens noggrannhet formas till stor del av stabiliteten hos manometerkomponenterna och hållbarheten i dess design mot störningar utanför.Du kan kreativt utforma metoder för att minska brus och störningar, vilket säkerställer data förblir transparenta även under extrema förhållanden.Detta tillvägagångssätt kan inkludera den smarta tillämpningen av skärmningsmetoder och det kloka valet av material som är kända för deras starka termiska motstånd.

Vid förvärv av uppgifterna kräver tolkningen användning av intrikata algoritmer för att exakt analysera förändringar i kapacitans.De komplicerade detaljerna om explosiva reaktioner, såsom flyktiga tryckspikar och plötsliga förändringar i miljön, kräver en grundlig analytisk ram.Du kan ofta använda simuleringsmodeller för att förutsäga potentiella oegentligheter och verifiera deras effekter på mätens precision.Insikter som extraheras från dessa modeller bidrar signifikant till förfining av experimentella metoder och förstärkning av systemmotståndskraften.

Slutsats

PS021 -chipet och dess integration i moderna mätkretsar representerar ett genombrott inom kapacitiv avkänningsteknik.Genom att ta itu med komplexiteten i mätningar med låg kapacitans sätter den en ny standard för precision, hastighet och tillförlitlighet.Dess modulära design och energieffektiva drift möjliggör sömlös integration i olika applikationer, från bilsystem till konsumentelektronik.När branscher fortsätter att kräva högre noggrannhet och innovation betonar antagandet av avancerade lösningar som PS021-chipet en framåtriktad strategi för att övervinna traditionella begränsningar, vilket banar vägen för transformativa framsteg inom sensorteknologi och därefter.
