Digital Signal Processing (DSP): Hur det fungerar, komponenter, tekniker och applikationer

Du kommer att lära dig vad Digital Signal Processing (DSP) är och hur signaler blir användbar digital data.Den visar hur signaler fångas, filtreras, samplas, bearbetas och omvandlas tillbaka till användbara utgångar.Du kommer också att se de viktigaste systemdelarna, vanliga DSP-tekniker, viktiga prestandaparametrar och typiska applikationer.Slutligen jämför den DSP med analog signalbehandling så att du vet när varje används.

Katalog

Figur 1. Digital Signal Processing (DSP)

Vad är Digital Signal Processing (DSP)?

Digital Signal Processing (DSP) är metoden för att analysera och modifiera signaler i digital form, oavsett om de kommer från mätningar eller redan digitala källor.Fysiska signaler som ljud, temperatur, vibrationer, spänning, bilder och radiovågor omvandlas ofta till analoga elektriska signaler av sensorer och digitaliseras sedan av en analog-till-digital-omvandlare (ADC), även om vissa sensorer ger digitala utgångar direkt.En gång i numerisk form filtrerar en processor matematiskt brus, extraherar information, förbättrar kvaliteten eller komprimerar data innan den skickas till lagrings-, display- eller kommunikationssystem.DSP tillåter elektroniska system att matematiskt analysera, transformera och rekonstruera signaler med hjälp av numeriska algoritmer istället för rent analoga kretsar.

Hur fungerar digital signalbehandling?

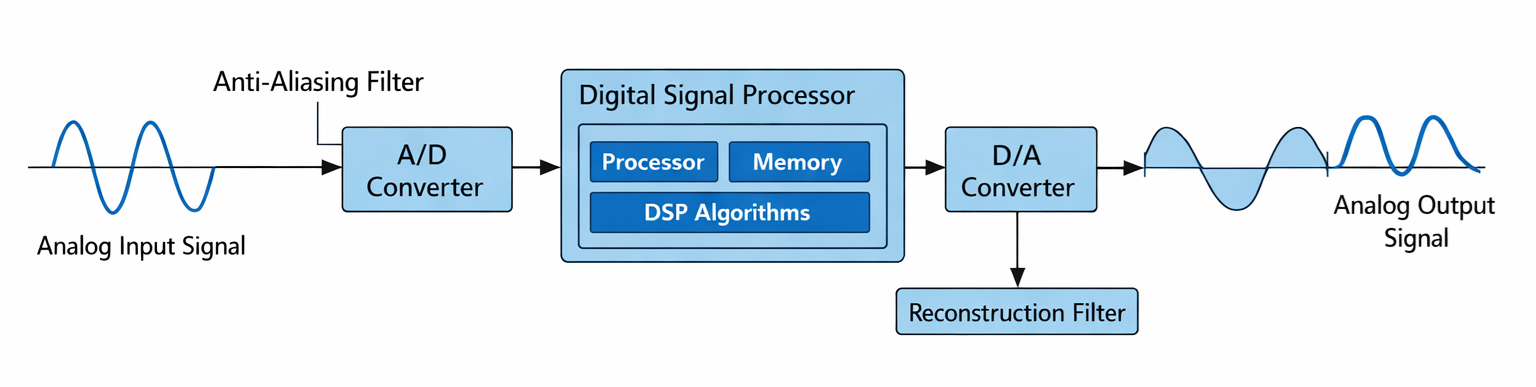

Figur 2. DSP-arbetsprincip

Ett typiskt DSP-mätsystem fungerar i en sekvens som omvandlar en signal till digital form för beräkning, även om vissa DSP-system behandlar redan digitala data och inte kräver analog konvertering.Som visas i diagrammet börjar processen med en analog insignal som produceras av en sensor som en mikrofon, antenn eller mätanordning.Före digitaliseringen passerar signalen genom ett kantutjämningsfilter som begränsar signalbandbredden till mindre än halva samplingsfrekvensen för att förhindra aliasförvrängning.Den konditionerade vågformen går sedan in i A/D-omvandlaren (ADC), där den samplas vid diskreta tidsintervall och kvantiseras till diskreta amplitudnivåer, vilket ger en binär digital representation.

Den digitala datan bearbetas sedan av ett bearbetningssystem som ett DSP-chip, en mikrokontroller, CPU, GPU eller FPGA som kör DSP-algoritmer som utför matematiska operationer som filtrering, transformation och detektering.Efter bearbetning skickas den digitala utsignalen till D/A-omvandlaren (DAC) för att återskapa en analog signal.Eftersom DAC producerar en trappa (nollordningshåll) approximation av vågformen, passerar den genom ett rekonstruktionsfilter som jämnar ut vågformen, vilket ger en utjämnad bandbegränsad analog approximation av den ursprungliga signalen.

Komponenter i ett DSP-system

Komponent	Funktion
Sensor / Givare	Konverterar en fysisk kvantitet till en elektrisk eller digital signal
Analog Front-end	Uppträder signalkonditionering såsom förstärkning, impedansmatchning, nivå växling och skydd
Anti-aliasing Filtrera	Begränsar signalbandbredden till mindre än halva samplingsfrekvensen för att förhindra aliasing
ADC	Prover och kvantiserar den analoga signalen till digital data
DSP-processor	Kör DSP algoritmer och matematiska operationer på digital data
Minne	Butiker program, koefficienter, mellanbuffertar och in-/utdata
DAC	Konverterar digital data till en trappa analog signal som vanligtvis kräver rekonstruktionsfiltrering
Utgångsenhet	Analog ställdon, display, lagringssystem eller digitalt kommunikationsgränssnitt

Typer av digitala signalbehandlingstekniker

Filtreringstekniker

Filtrering är processen att ta bort oönskade delar av en signal samtidigt som användbar information bevaras.Den brusiga vågformen kommer in i det digitala filtret och en renare vågform visas vid utgången.FIR-filter fungerar med endast nuvarande och tidigare ingångsvärden, vilket gör dem stabila och förutsägbara.IIR-filter återanvänder tidigare utdata för att skapa skarpare filtrering med färre beräkningar.På grund av detta återkopplingsbeteende måste IIR-filter utformas noggrant för att undvika instabilitet.Dessa digitala filtreringsmetoder används vanligtvis för att ta bort brus i ljudsignaler och sensormätningar.

Förvandla tekniker

Transformbehandling ändrar en signal till en annan matematisk form så att dess egenskaper är lättare att observera.Vågformen omvandlas från tidsvariation till en annan representation som visar dolda detaljer.FFT avslöjar signalens frekvenskomponenter tydligt.DCT-grupperna signalerar energieffektivt för multimediakompressionssystem.Wavelet-transformen visar både korta och långa signalegenskaper i olika skalor.Dessa transformationer används för att studera signaler i kommunikations- och mediaapplikationer.

Spektralanalys

Spektralanalys undersöker hur signalenergi sprids över frekvenser.En vågform omvandlas till ett spektrum som innehåller toppar vid specifika frekvenser.Från denna vy kan övertoner och bandbredd mätas direkt.Dominanta toner blir synliga även när de är svåra att märka i den ursprungliga vågformen.Denna metod är användbar för vibrationsdiagnostik och radiosignalinspektion.Det hjälper till att avgöra om en signal beter sig normalt eller innehåller onormala komponenter.

Adaptiv bearbetning

Adaptiv bearbetning justerar automatiskt systemets beteende baserat på inkommande data.Utmatningsfelet matas tillbaka in i systemet för att förfina dess svar.Algoritmen uppdaterar kontinuerligt interna parametrar för att matcha ändrade förhållanden.Detta gör att systemet kan spåra brus eller störningar över tid.Det används ofta för ekodämpning och bakgrundsbrusdämpning.Resultatet är en renare och mer stabil signal i dynamiska miljöer.

Kompressionsbearbetning

Kompressionsbehandling minskar storleken på digitala data samtidigt som viktig information bevaras.En stor dataström blir en mindre kodad ström efter bearbetning.Redundanta mönster tas bort och mindre märkbara detaljer kan förenklas.Detta minskar lagringskraven och överföringsbandbredden.Ljud-, bild- och videoformat är starkt beroende av denna teknik.Det möjliggör snabbare kommunikation och effektiv datahantering i multimediasystem.

Tekniska specifikationer för DSP

Parameter	Numeriskt område
Samplingsfrekvens	8 kHz (tal), 44,1 kHz (ljud), 96 kHz–1 MHz (instrumentering)
Upplösning (Bitdjup)	8-bitars, 12-bitars, 16-bitars, 24-bitars, 32-bitars flytande
Bearbetning Hastighet	50 MIPS – 2000+ MIPS eller 100 MMAC/s – 20 GMAC/s
Dynamiskt omfång	~48 dB (8-bitars), 72 dB (12-bitars), 96 dB (16-bitars), 144 dB (24-bitars)
Latens	<1 ms (kontroll), 2–10 ms (ljud), >50 ms (strömning acceptabelt)
Signal-till-brus Förhållande (SNR)	60 dB–140 dB beroende på omvandlarens kvalitet
Minne Kapacitet	32 KB – 8 MB on-chip RAM, externt minne upp till GB
Kraft Konsumtion	10 mW (bärbar) – 5 W (högpresterande DSP)
Ordets längd	16-bitars fast, 24-bitars fast, 32-bitars flyttal
Klocka Frekvens	50 MHz – 1,5 GHz
Genomströmning	1–500 Mprov/s
Gränssnitt Bandbredd	1 Mbps – 10 Gbps (SPI, I2S, PCIe, Ethernet)
ADC-noggrannhet	±0,5 LSB till ±4 LSB
DAC Upplösning	10-bitars – 24-bitars
Drift Temperatur	−40°C till +125°C (industriell kvalitet)

Tillämpningar av DSP

Digital signalbehandling används för att mäta, förbättra och analysera signaler automatiskt, inklusive följande applikationer:

• Ljudbehandling (brusreducering, ekodämpning, utjämnare)

• Taligenkänning och röstassistenter

• Bildbehandling i digitalkameror (avmosaik, filtrering, förbättring och komprimering)

• Biomedicinsk signalövervakning (EKG, EEG) och medicinsk bildbehandling (ultraljud)

• Trådlösa kommunikationssystem (modulering, demodulering, kanalkodning, synkronisering och utjämning)

• Radar- och ekolodsdetektering

• Industriell vibrationsövervakning

• Kraftsystemskydd och harmonisk analys

• Motorstyrning och återkopplingssystem för automatisering

• Videokomprimering och strömmande codecs

DSP vs analog signalbehandling

Funktion	Digital Signalbehandling	Analog Signalbehandling
Signal Representation	Samplade värden vid diskreta tidssteg (t.ex. 44,1 kHz sampling)	Kontinuerlig spänning/strömvågform
Amplitud Precision	Kvantiserad nivåer (t.ex. 2¹⁶ = 65 536 nivåer vid 16-bitars)	Kontinuerlig men begränsat av komponentnoggrannhet (±1–5%)
Frekvens Noggrannhet	Exakt numeriska frekvensförhållanden	Drift beror på RC/LC-toleranser och temperatur
Repeterbarhet	Identiska utdata för samma data och kod	Varierar mellan enheter och över tid
Buller Mottaglighet	Endast front-end påverkas efter konvertering	Buller ackumuleras genom hela kretsvägen
Temperatur Stabilitet	Minimal förändring (tröskelbaserad digital logik)	Vinna och offset varierar med komponenternas °C-koefficient
Kalibrering Krav	Vanligtvis en gång eller ingen	Ofta kräver periodisk omkalibrering
Modifiering Metod	Firmware/mjukvara uppdatera	Hårdvara omdesign krävs
Långsiktigt Drift	Begränsad till klocknoggrannhet (ppm-nivå)	Komponent åldrande orsakar %-nivådrift
Matematisk Verksamhet	Exakt aritmetik (lägg till, multiplicera, FFT)	Ungefärlig använder kretsbeteende
Dynamisk Omkonfigurering	Realtid algoritmbyte möjligt	Fixat topologi
Fördröjning Beteende	Förutsägbar bearbetningsfördröjning (µs–ms)	Nästan omedelbart men varierar med fasförskjutning
Skalbarhet	Komplexitet ökar genom beräkning	Komplexitet ökar med tillsatta komponenter
Integration Nivå	Enkelt chip kan ersätta många kretsar	Kräver flera diskreta komponenter
Typiskt Ansökningar	Modem, ljud bearbetning, bildbehandling, styrlogik	RF förstärkning, analog filtrering, effektförstärkning

Slutsats

DSP omvandlar signaler till diskreta data så att de kan filtreras, transformeras, detekteras, komprimeras och tolkas med hjälp av matematiska algoritmer.Systemets prestanda beror på samplingshastighet, upplösning, bearbetningshastighet, dynamiskt omfång, latens och brusbeteende.Dess flexibilitet och stabilitet gör den lämplig för kommunikation, multimedia, kontroll, medicinsk övervakning och industriell analys, medan analog bearbetning förblir användbar för enkla eller extremt låg latensuppgifter.Tillsammans kompletterar båda tillvägagångssätten varandra i moderna elektroniska system.
