EP2S60F1020I4 Enhetsguide för logik, minne och I/O

Du får en tydlig titt på vad EP2S60F1020I4 FPGA tillför ditt system och hur den passar in i krävande design.Den här enheten packar en stor mängd logik, minne och I/O i ett chip, så att du kan hantera kontroll, dataförflyttning och bearbetning på samma gång.Du kan lita på stabil timing, parallell drift och flexibla anslutningar för att bygga system som förblir lyhörda.Från industriella plattformar till kommunikationshårdvara, denna FPGA hjälper dig att kombinera prestanda och integration utan att lägga till extra komponenter.

Katalog

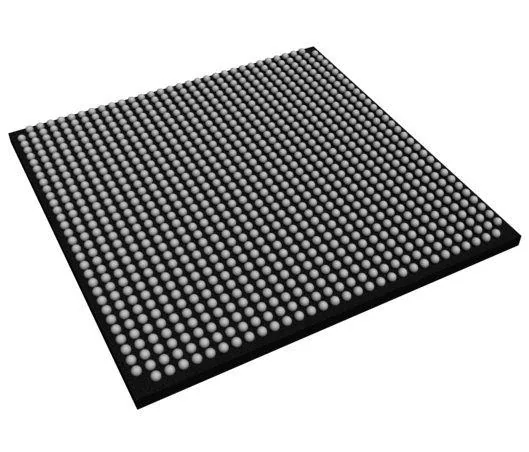

EP2S60F1020I4 Översikt

Den EP2S60F1020I4 är en programmerbar logikenhet med hög densitet utformad för att hantera komplexa digitala styr- och databearbetningsuppgifter inom ett enda chip.Den erbjuder en stor pool av konfigurerbar logik, inbäddat minne och flexibla in- och utgångsanslutningar förpackade i ett kompakt FBGA-format med 1020 bollar.Enheten stöder parallella operationer och förutsägbart hårdvarubeteende, vilket gör den lämplig för system som kräver snabb datahantering och stabil realtidsrespons.Vanliga användningsområden inkluderar industriella kontrollplattformar, kommunikationsutrustning och inbyggda system där integrationstäthet och prestanda är balanserade.Letar du efter EP2S60F1020I4?Kontakta oss för att kontrollera aktuellt lager, ledtid och pris.

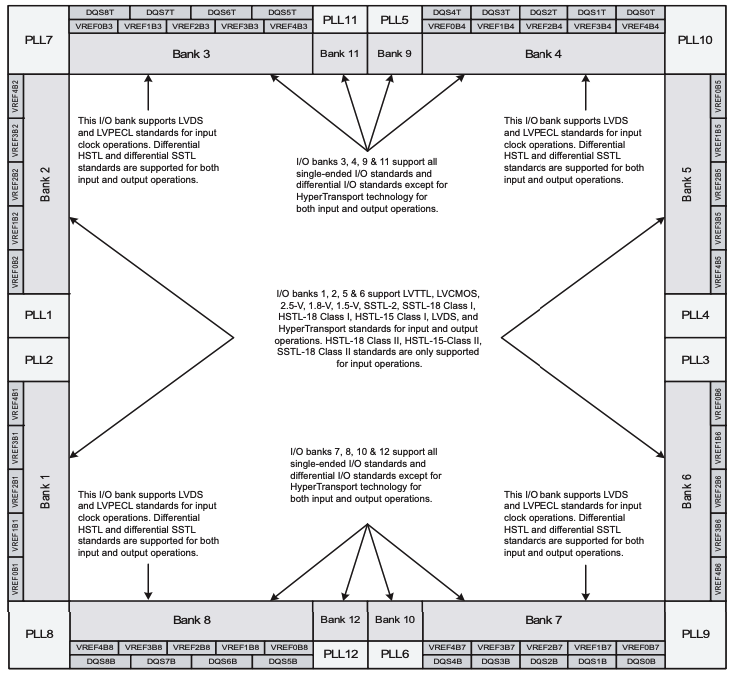

I/O-banker av EP2S60F1020I4

Uppdelad i flera numrerade I O-banker arrangerade runt enhetens omkrets, grupperar EP2S60F1020I4 in- och utgångsstift efter delade spänningsreferenser och stödda signalstandarder.Bankerna 1, 2, 3, 4, 5 och 6 stöder LVDS och LVPECL för ingångsklockoperationer, tillsammans med differentiella HSTL- och SSTL-standarder för både ingång och utgång.Bankerna 3, 4, 7, 8, 9, 10, 11 och 12 stöder dessutom single ended och differentialstandarder, inklusive LVTTL, LVCMOS, HSTL, SSTL, LVDS och HyperTransport, med vissa standarder begränsade till ingångsdrift.Dedikerade PLL-block är placerade intill specifika banker för att möjliggöra klockgenerering och distribution, medan VREF- och DQS-märkning indikerar referensspännings- och datastrobeassociationer för minne och höghastighetsgränssnitt.

EP2S60F1020I4 CAD-modell

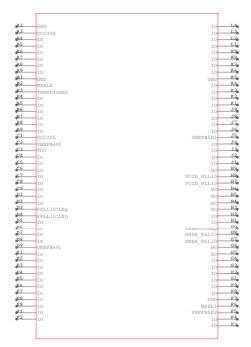

EP2S60F1020I4 Symbol

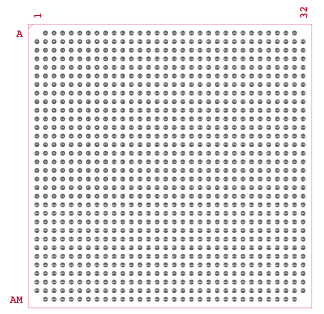

EP2S60F1020I4 Footprint

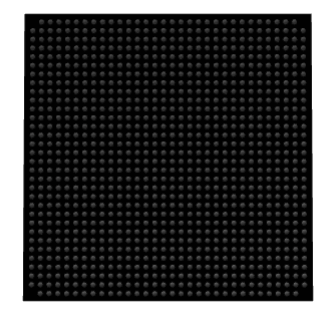

EP2S60F1020I4 3D-modell

Funktioner hos EP2S60F1020I4

Programmerbar logisk arkitektur med hög densitet

EP2S60F1020I4 är designad för att stödja stora digitala system inom en enda programmerbar enhet.Dess struktur gör att många logiska funktioner kan konfigureras och köras samtidigt, vilket hjälper till att minska behovet av ytterligare stödkomponenter.Detta tillvägagångssätt stöder kompakta systemlayouter samtidigt som det bibehåller konsekvent beteende under drift.

Logisk kapacitet och intern organisation

Enheten innehåller 60 440 logiska element organiserade i 3 022 logiska arrayblock.Detta interna arrangemang stöder ordnat signalflöde och stabilt timingbeteende över komplexa konstruktioner.Det tillåter designers att bygga strukturerad kontrolllogik, datavägar och bearbetningsblock utan överdriven intern överbelastning.

Minnesresurser på chip

Totalt 2 544 192 bitar av integrerat minne är tillgängligt för datalagring och buffringsuppgifter.Detta minne kan användas för tillfällig datahantering, uppslagstabeller eller intern tillståndslagring.Att ha minne på samma enhet minskar beroendet av externt minne och förkortar dataåtkomstvägar.

Omfattande in- och utgångsanslutningar

Upp till 718 användaringångar och utgångsstift tillhandahålls för anslutning till externa enheter och delsystem.Detta höga antal stift stöder breda datagränssnitt och flera styrsignaler.Det gör att enheten kan interagera med komplexa system som kräver många externa anslutningar.

Kärnspänningens arbetsområde

Kärnlogiken arbetar inom ett spänningsområde på 1,15 V till 1,25 V. Detta område stöder stabil intern drift samtidigt som den anpassas till vanliga digitala systemkrav för lågspänning.Korrekt spänningsreglering hjälper till att upprätthålla ett förutsägbart beteende över driftsförhållanden.

Ytmonterad FBGA-paketformat

EP2S60F1020I4 är inrymd i ett FBGA-paket med 1020 bollar med ett 33 gånger 33 millimeters fotavtryck.Detta paket stöder hög anslutningstäthet samtidigt som kortets utrymmesanvändning kontrolleras.Den är lämpad för flerskiktskort där signalroutingdensiteten är hög.

Brett driftstemperaturområde

Enheten stöder en driftstemperatur från minus 40 grader Celsius till 100 grader Celsius.Detta sortiment möjliggör tillförlitlig drift i miljöer med varierande termiska förhållanden.Den stöder användning i system som utsätts för temperaturförändringar under längre perioder.

Deterministiskt hårdvarubeteende

Den interna strukturen är utformad för att leverera repeterbara och förutsägbara resultat under drift.Timingbeteende förblir konsekvent när det väl har konfigurerats, vilket stöder system som förlitar sig på fasta svarsmönster.Denna egenskap är användbar i kontrollorienterade och digitala realtidsdesigner.

Lämplighet för krävande systemmiljöer

Kombinationen av logisk kapacitet, minnesresurser och bred anslutning stöder användning i komplexa inbyggda och industriella system.Enheten är väl lämpad för applikationer som kräver tät integration, stabil drift och långsiktig tillförlitlighet under kontinuerlig arbetsbelastning.

EP2S60F1020I4 Tekniska specifikationer

Produktattribut	Attributvärde
Tillverkare	Intel
Spänning - Matning	1,15V ~ 1,25V
Totalt RAM-bitar	2544192
Leverantörsenhetspaket	1020-FBGA (33x33)
Serie	Stratix® II
Paket/fodral	1020-BBGA
Paket	Bricka
Driftstemperatur	-40°C ~ 100°C (TJ)
Antal logiska element/celler	60440
Antal LAB/CLB	3022
Antal I/O	718
Monteringstyp	Ytmontering
Basproduktnummer	EP2S60

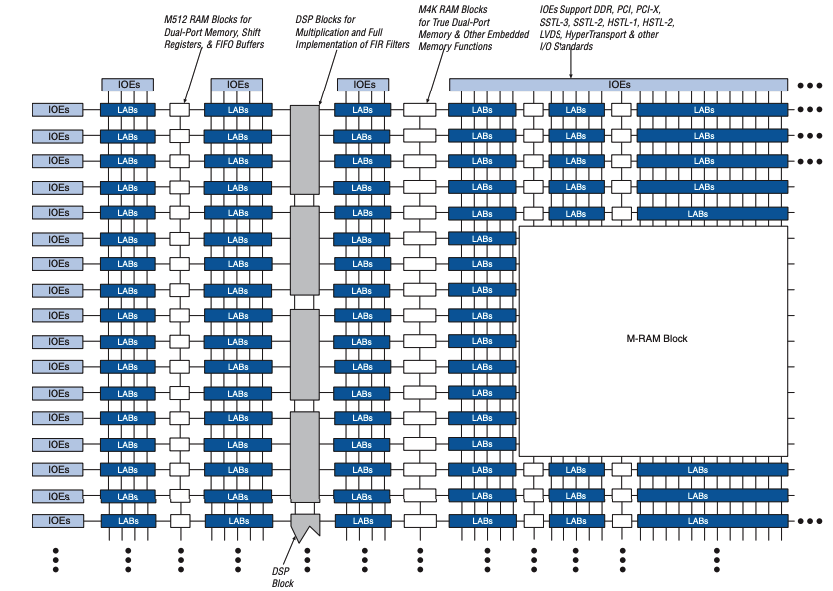

Blockdiagram av EP2S60F1020I4

Arrangerad som en tvådimensionell programmerbar struktur, är EP2S60F1020I4-arkitekturen sammansatt av upprepade kolumner av logiska arrayblock anslutna via ett hierarkiskt routingnätverk.Inbäddade i logikstrukturen finns M512 RAM-block för små dubbelportsminne, skiftregister och FIFO-funktioner, tillsammans med större M4K RAM-block som stöder äkta dubbelportsminne och allmän inbäddad lagring.Ett centraliserat M RAM-block ger högre täthet på chipminne för bulkdatabuffring.Dedikerade DSP-block är placerade nära mitten för att stödja multiplikation och filteroperationer utan att förbruka allmänna logiska resurser.Ingångs- och utgångselement är fördelade runt enhetens omkrets, vilket möjliggör stöd för flera signalstandarder och höghastighetsgränssnitt samtidigt som balanserad åtkomst till den interna logiken och minnesstrukturen bibehålls.

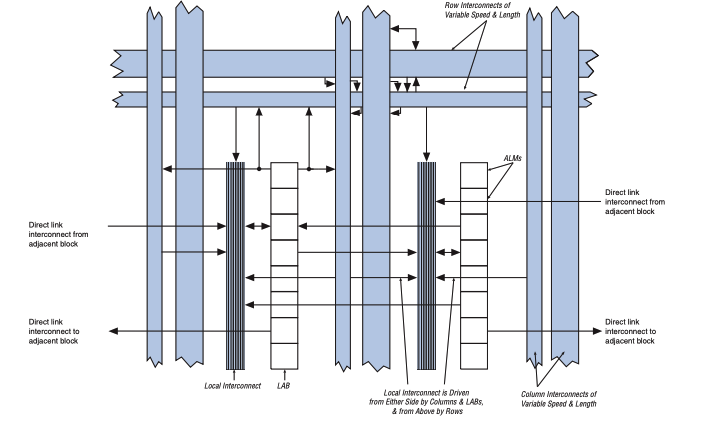

LAB-struktur för EP2S60F1020I4

EP2S60F1020I4-strukturen, organiserad runt ett logiskt arrayblock, grupperar flera adaptiva logikmoduler anslutna via lokala, rad- och kolumnkopplingar av olika längder och hastigheter.Varje LAB är länkad till intilliggande block genom direkta anslutningar som minskar routingfördröjningen för angränsande logik.Lokala sammankopplingslinjer ger korta vägar med låg latens inom LAB, medan rad- och kolumnsammankopplingar möjliggör signaldistribution över större delar av enheten.Vertikala anslutningar tillåter signaler att passera mellan LAB:er ovanför och under, vilket stöder flexibel logikplacering och förutsägbar signaldirigering genom hela den programmerbara strukturen.

Tillämpningar av EP2S60F1020I4

Utrustning för telekommunikationsinfrastruktur

EP2S60F1020I4 används i fast kommunikationsutrustning som hanterar kontinuerligt dataflöde och strukturerad signalhantering.Dess stora logiska kapacitet stöder uppgifter som paketbearbetning, ramkontroll och tidskoordinering inom basstationer och nätverksnoder.Det breda in- och utgångsområdet möjliggör direktanslutning till flera datavägar och kontrollgränssnitt.

Högpresterande inbyggda datorsystem

I inbäddade datorplattformar kombinerar den här enheten kontrolllogik, dataförflyttning och bearbetningsfunktioner i en enda programmerbar enhet.Den stöder parallella operationer som hjälper till att hantera komplexa arbetsbelastningar samtidigt som systemets beteende är förutsägbart.Detta gör den lämplig för inbyggda system som kräver tät integration och jämn prestanda.

Industriell automation och styrsystem

EP2S60F1020I4 används i automationssystem där samordnad styrning och snabb respons krävs.Den stöder realtidsövervakning, sekvensering och styrlogik för maskiner och processutrustning.Dess struktur tillåter flera kontrollslingor och datavägar att fungera tillsammans utan störningar.

Datainsamling och signalbehandlingsplattformar

Denna enhet är väl lämpad för plattformar som samlar in och bearbetar stora volymer digital data.På chipminne stöder buffring och mellanlagring, medan parallell logik möjliggör strukturerad datahantering.Dessa egenskaper hjälper till att upprätthålla ett konsekvent dataflöde i mät- och bearbetningssystem.

Nätverks- och växlingsutrustning

Det höga antalet tillgängliga in- och utgångsstift gör att EP2S60F1020I4 kan samverka med flera portar och styrsignaler.Den stöder fasta nätverkssystem som kräver stabil datarouting och växlingsbeteende.Enheten hanterar koordinerade signalvägar med bibehållen förutsägbar timing.

Flyg- och försvarssystem med bred temperaturdrift

Det stödda temperaturområdet tillåter användning i system som utsätts för förändrade termiska förhållanden.Enheten stöder stabil drift i miljöer där konsekvent beteende krävs under långa driftsperioder.Detta gör den lämplig för hårdvara som används i kontrollerade och fältbaserade plattformar.

Fördelar och nackdelar med EP2S60F1020I4

Fördelar

• Hög logikdensitet stöder komplex digital systemintegration

• Stort antal användaringångar och utgångsstift förenklar breda systemgränssnitt

• Betydande chipminne minskar beroendet av externa minnesenheter

• Brett driftstemperaturområde stöder användning i kontrollerade och tuffa miljöer

• Förutsägbart timingbeteende stöder stabil och repeterbar systemdrift

Nackdelar

• Högre strömförbrukning jämfört med programmerbara enheter med lägre densitet

• Stort FBGA-paket ökar kortlayoutens komplexitet

• Kräver noggrann kraft- och värmehantering i täta konstruktioner

• Ej lämpad för applikationer som behöver kompakta paket eller paket med lågt antal stift

EP2S60F1020I4 Alternativ

Artikelnummer	Tillverkare	Nyckelfunktioner	Använd fall/anteckningar
EP2S60F1020I5	Intel	Högdensitets Stratix II FPGA med ett stort antal logiska element och inbyggda minnesblock.Designad för ytmontering och pålitlig drift över industriella temperaturområden.	Används i telekominfrastruktur, höghastighetsdatabehandling och avancerade inbyggda system som kräver stark beräkningsprestanda.
EP2S60F1020C4	Intel	Kommersiell temperatur Stratix II FPGA erbjuder samma kärnarkitektur och minnesresurser som industriella versioner, optimerad för kontrollerade miljöer.	Lämplig för nätverkshårdvara, datainsamlingssystem och datorplattformar som används i inomhus eller reglerade förhållanden.
EP2S60F1020C4N	Intel	Denna variant behåller Stratix II högpresterande logikarkitektur samtidigt som den stöder kompakt ytmonterad förpackning för täta PCB-layouter.	Väl lämpad för stora inbyggda plattformar, kommunikationssystem och konstruktioner som kräver hög logikdensitet med effektiv kortutrymmesanvändning.

Om Intel

Intel är ett globalt teknikföretag känt för att designa digitala plattformar som används för datorer, kommunikationer och inbyggda system.Dess produktportfölj omfattar programmerbar logik, processorer, minneslösningar och stödjande mjukvara som möjliggör flexibel systemdesign och lång livslängd.Intel fokuserar på skalbara arkitekturer som stöder ett brett utbud av prestanda- och integrationsbehov, från inbyggd kontroll till stora datadrivna plattformar.Företaget upprätthåller omfattande teknisk dokumentation och utvecklingsekosystem som stöder tillförlitlig design, validering och långsiktigt systemunderhåll över många applikationsdomäner.

Slutsats

EP2S60F1020I4 utmärker sig för sin höga logikdensitet, breda I/O-stöd och starka minnesresurser på kretsen.Du kan använda den för att hantera komplexa kontroll- och datauppgifter samtidigt som du håller timingbeteendet förutsägbart.Dess flexibla I/O-banker gör det lättare att ansluta olika gränssnitt och signaleringsstandarder.Det stora FBGA-paketet stöder täta konstruktioner, även om det kräver noggrann planering.Med stöd för breda temperaturområden passar den system som behöver stabil drift över tid.Sammantaget ger det dig en solid balans mellan prestanda, integration och tillförlitlighet.
