EPM570F256C5 CPLD: Funktioner, programmering, alternativ och applikationer

Den här guiden förklarar allt du behöver veta om EPM570F256C5, ett litet men kraftfullt programmerbart chip från Intels Max® II -familj.Den är gjord för elektronik som måste slå på direkt, använda lite kraft och arbeta pålitligt utan att behöva extra minneschips.I den här guiden kommer du att lära dig om chipets funktioner, hur det fungerar inuti, där det används, hur man programmerar den och varför det är bättre än andra liknande chips.Oavsett om du bygger en smart enhet eller styrmaskiner, hjälper den här guiden dig att förstå hur EPM570F256C5 kan göra att din design fungerar bättre och snabbare.

Katalog

EPM570F256C5 -översikt

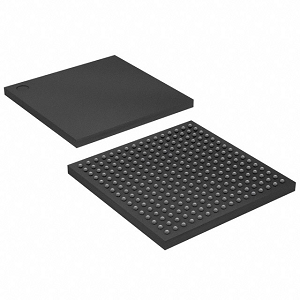

De EPM570F256C5 är en högpresterande CPLD från Intels Max® II-familj, skräddarsydd för applikationer som kräver icke-flyktig konfiguration, låg effektförbrukning och snabbfunktioner.Byggt på en 180 nm flashbaserad CMOS-process integrerar den 440 makroceller och stöder upp till 160 användar I/O-stift, vilket gör den idealisk för logikdesign för måttlig täthet.Enheten fungerar vid antingen 2,5V eller 3,3V och uppnår en maximal klockfrekvens på 304 MHz med en typisk förökningsfördröjning på cirka 5,4 ns.EPM570F256C5 stöder programmerbarhet i systemet (ISP) via JTAG, vilket möjliggör enkla konfigurationsuppdateringar även efter distributionen.Som en del av Max® II-serien drar den nytta av förbättrad I/O/O-stöd för flera spänningar och pålitlig startprestanda utan behov av extern start-ROM.Med stöd av Intels Quartus® II -programvarusvit har du tillgång till robusta designverktyg och simuleringsfunktioner för strömlinjeformad integration.

Om du planerar att använda EPM570F256C5 i dina skalbara inbäddade system, är det nu en bra tid att placera en bulkorder hos oss så att vi kan se till att du har en stadig leverans när du behöver det.

EPM570F256C5 CAD -modeller

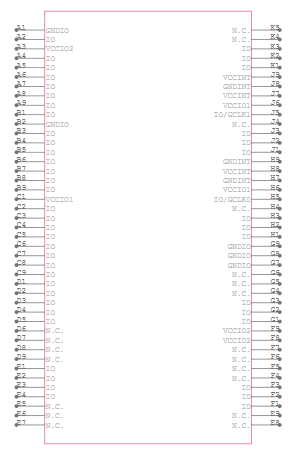

EPM570F256C5 -symbol

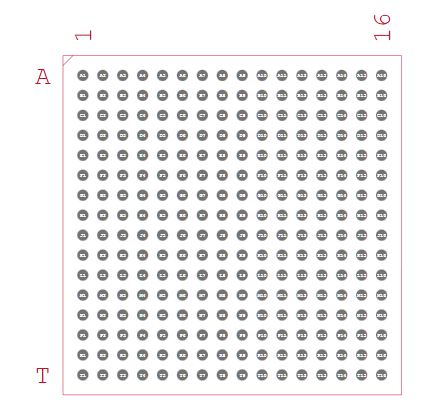

EPM570F256C5 fotavtryck

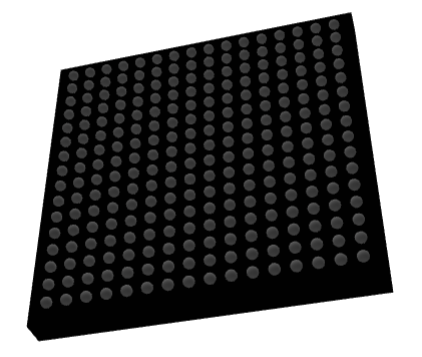

EPM570F256C5 3D -modell

EPM570F256C5 -funktioner

• Makroceller: EPM570F256C5 integrerar 440 macroceller, som fungerar som byggstenar för att implementera komplexa logiska funktioner och anpassade digitala mönster i ett kompakt fotavtryck.

• Programmerbar I/O -stift: Den här enheten ger upp till 160 användarkonfigurerbara ingångs-/utgångsstift, vilket möjliggör flexibel gränssnitt med externa komponenter, sensorer och system för olika applikationskrav.

• Höghastighetsprestanda (Upp till 304 MHz): Med stöd för klockfrekvenser upp till 304 MHz och låg fördröjning av förökning på cirka 5,4 ns garanterar det snabb signalbehandling och höghastighetslogikutförande i tidskänsliga applikationer.

• Flash-baserad icke-flyktig konfiguration: Byggt med flashminne behåller enheten sin konfiguration även efter avstängning, vilket ger omedelbar kapacitet utan att kräva externa start-rom eller konfigurationsenheter.

• Programmerbarhet i systemet (ISP): EPM570F256C5 stöder JTAG-baserad programmering, vilket gör att du kan programmera eller omprogrammera enheten direkt på kretskortet, underlätta snabb utveckling och uppdateringar.

• Inbäddat användarblixtminne (UFM): Det inkluderar 8 kbits av icke-flyktig UFM-lagring som kan användas för att lagra data, enhetsinställningar eller kalibreringskonstanter säkert i chipet.

• Multi-spänning I/O-kompatibilitet: Enheten stöder ett brett utbud av logiknivåer inklusive 1,5V, 1,8V, 2,5V och 3,3V, vilket möjliggör sömlös integration med olika digitala system och gränssnitt.

• Ultra-låg standby kraftförbrukning: Med standby-strömmar så låga som 25 µA är enheten optimerad för energieffektivitet, vilket gör den idealisk för batteridrivna och lågeffektiga inbäddade system.

• Hot sockelying stöd : CPLD kan sättas in säkert eller tas bort från ett levande system utan att orsaka elektrisk skada eller datakorruption, vilket förbättrar systemets underhållbarhet och flexibilitet.

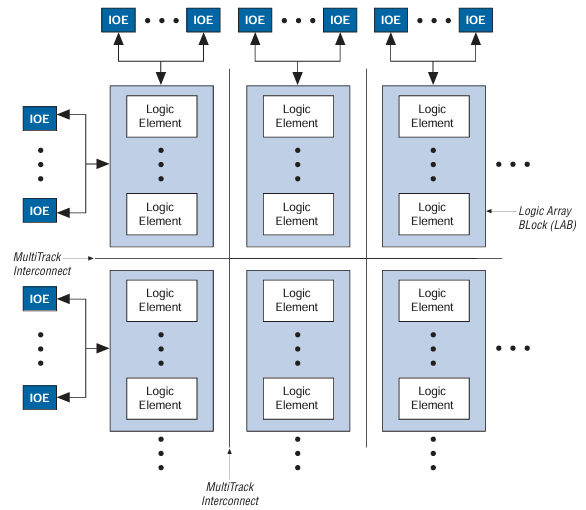

EPM570F256C5 blockdiagram

Blockdiagrammet för EPM570F256C5 visar en strukturerad layout som är typisk för CPLD (komplex programmerbar logikenhet) arkitektur från Intels Max® II -familj.Kärnan i diagrammet finns flera logiska arrayblock (labb), var och en bestående av flera logikelement (LES) staplade vertikalt.Dessa logikelement är byggnadsenheterna som utför logikoperationer som och, eller, xor och flip-flops för lagring.

Omger laboratorierna är IES (ingångs-/utgångselement) placerade längs topp-, vänster- och bottenkanterna.Dessa IE: er hanterar kommunikation mellan enhetens interna logik och externa stift.Varje IOE är länkad genom multitrack -sammankopplingar, som gör det möjligt för signaler att resa över CPLD och ansluta alla logikelement med andra eller med ingångs-/utgångsstift.Detta flexibla routingssystem är nyckeln till att möjliggöra de anpassade logiska funktioner som programmerar in i enheten.

EPM570F256C5 -specifikationer

Typ	Parameter
Tillverkare	Altera/intel
Serie	Max® II
Förpackning	Bricka
Delstatus	Aktiv
Programmerbar typ	I systemprogrammerbar
Fördröjningstid TPD (1) Max	5.4 NS
Spänningsförsörjning - intern	2.5V, 3.3V
Antal logikelement/block	570
Antal makroceller	440
Antal I/O	160
Driftstemperatur	0 ° C ~ 85 ° C (TJ)
Monteringstyp	Ytfäste
Förpackning / fodral	256-bga
Leverantörspaket	256-FBGA (17x17)
Basproduktnummer	EPM570

EPM570F256C5 -applikationer

Artificial Intelligence (AI) -system

EPM570F256C5 används ofta som en kontrollbro på AI -hårdvaruplattformar, hantering av tidpunkt, samordning och perifer kommunikation.Det ger limlogik som hjälper till att synkronisera dataflöden mellan bearbetningsenheter och minnesmoduler i AI -inferensmotorer och acceleratorer.

5G kommunikationsinfrastruktur

På 5G-basstationer och nätverkshårdvara hjälper denna CPLD att implementera anpassade logikfunktioner för höghastighetssignalruttning och protokollhantering.Dess omedelbara kapacitet och användning av låg effekt gör den väl lämpad för kantbearbetning och latenskritiska miljöer.

Molnberäkningshårdvara

EPM570F256C5 används i server- och molnsystem för att hantera kraftsekvensering, termisk övervakning, kortkontrollfunktioner och säkra startmekanismer.Dess icke-flyktiga natur säkerställer att systemlogiken är omedelbart tillgänglig under power-up-cykler.

Trådlösa kommunikationsenheter

Det fungerar som en protokollöversättare eller kontrollmodul i trådlösa routrar och signalrepeater, där anpassad digital logik behövs för att stödja olika gränssnittsstandarder och signalhantering.

Industriella automatisering och kontrollsystem

EPM570F256C5 stöder kontroll- och sensorgränssnitt i PLC: er, motorstyrenheter och fabriksautomationsmoduler.Dess robusta flashbaserade logik- och ISP-funktioner gör det enkelt att uppdatera in-fältet utan att ta bort hårdvara.

Internet of Things (IoT) enheter

Dess ultra-låga kraftstandby-läge och ett litet fotavtryck gör det perfekt för kompakta, batteridrivna IoT-enheter.Det stöder logikuppgifter som datafiltrering, tillståndsövervakning och anslutningsbryggning för smarta hem- eller miljösensorer.

Medicinsk utrustning

EPM570F256C5 finns i diagnostiska instrument och övervakningsutrustning och kontrollerar tidpunkten för provtagning, provtagningsoperationer och gränssnitt för enheter.Dess tillförlitlighet och flashbaserade logikdräkt kritiska medicinska miljöer där noggrannhet och omedelbar start behövs.

EPM570F256C5 Liknande delar

• EPM570F256C5RR

• EPM570GF100C5N

• EPM570F256I5N

EPM570F256C5 -programmeringssteg

1. Installera Quartus II -programvara: Installera Quartus II -programvaran från Intels officiella webbplats.Se till att du väljer en version som är kompatibel med Max II -serien och ditt operativsystem.Det här verktyget kommer att användas för att designa logik, sammanställa ditt projekt och programmera EPM570F256C5 -enheten.

2. Skapa ett nytt projekt : Öppna Quartus II och skapa ett nytt projekt genom att ange projektkatalog, namn och toppnivå.Under enhetsval väljer du EPM570F256C5 för att matcha målet CPLD. Du programmerar.

3. Ange designen (schematisk eller HDL): Utveckla din digitala logik med antingen schematiska diagram eller HDL -kod (VHDL/Verilog).Tilldela rätt PIN -platser enligt ditt PCB -schema för att säkerställa korrekt signalrutning till enhetens I/O.

4. Kompilera designen: Kör en fullständig sammanställning av projektet.Detta steg kontrollerar för designfel, syntetiserar logiken och genererar programmeringsfiler, särskilt .poF -filen (programmerarobjektfil), som krävs för att konfigurera CPLD.

5. Ställ in programmeringshårdvaran: Anslut din USB-Blaster-programmerare till PC och målkortets JTAG-gränssnitt.Bekräfta att anslutningarna för TDI, TDO, TCK och TMS är korrekta och att korrekta spänningsnivåer och pull-up-motstånd appliceras enligt Intels JTAG-specifikationer.

6. Konfigurera programmeraren i Quartus: Starta programmerarverktyget från Quartus.Klicka på “Hardware Setup” och välj den anslutna USB-Blaster.Lägg till den tidigare genererade .poF -filen i programmeringsfönstret och se till att EPM570F256C5 -enheten är korrekt igenkänd.

7. Programmera enheten: Kontrollera rutan bredvid den listade EPM570F256C5 -enheten och klicka på Start för att starta programmering.Övervaka framstegsfältet och när du är klar bekräftar att ett "framgångsrikt" meddelande visas, vilket indikerar att CPLD nu är korrekt konfigurerad.

8. Verifiera och felsöka (valfritt): Valfritt kan du köra ett JTAG-kedjestest för att verifiera enhetens anslutning eller använda SignalTap Logic Analyzer-funktioner för runtime-felsökning av din design, vilket hjälper till att bekräfta korrekt funktionalitet efter programmering.

EPM570F256C5 Fördelar

Låg effektförbrukning

EPM570F256C5 erbjuder ultra-låg standbyström (ner till 25 µA) vilket gör den mer krafteffektiv än många andra CPLD: er.Detta är en stor fördel i batteridrivna och alltid inbäddade system där att bevara energi.

Instant-On-funktionalitet

Tack vare sin icke-flyktiga flashbaserade arkitektur, driver denna CPLD direkt utan att behöva en extern konfiguration ROM.Detta minskar drastiskt systemstarttid, särskilt viktigt i säkerhetskritiska applikationer.

Hög I/O -räkning

Med upp till 160 programmerbara I/O -stift ger EPM570F256C5 fler gränssnittsalternativ än många andra enheter i sin klass, vilket stödjer komplexa anslutningsbehov utan att behöva ytterligare komponenter.

Höghastighetsprestanda

Den levererar snabb logikutförande med driftsfrekvenser upp till 304 MHz och en typisk fördröjningsfördröjning på cirka 5,4 ns, vilket överträffar jämförbara CPLD i tidskänsliga applikationer som kommunikation och signalkontroll.

Programmerbarhet i systemet (ISP)

Enheten kan programmeras eller omprogrammeras direkt på kretskortet med JTAG, vilket möjliggör snabb utveckling, fjärruppdateringar och fältunderhåll utan att ta bort enheten.

Användarblixtminne (UFM)

EPM570F256C5 innehåller 8 kbits inbäddat icke-flyktigt minne för användardefinierade data, såsom kalibreringsinställningar eller krypteringsnycklar, vilket erbjuder mer designflexibilitet och dataragring än många andra CPLD: er.

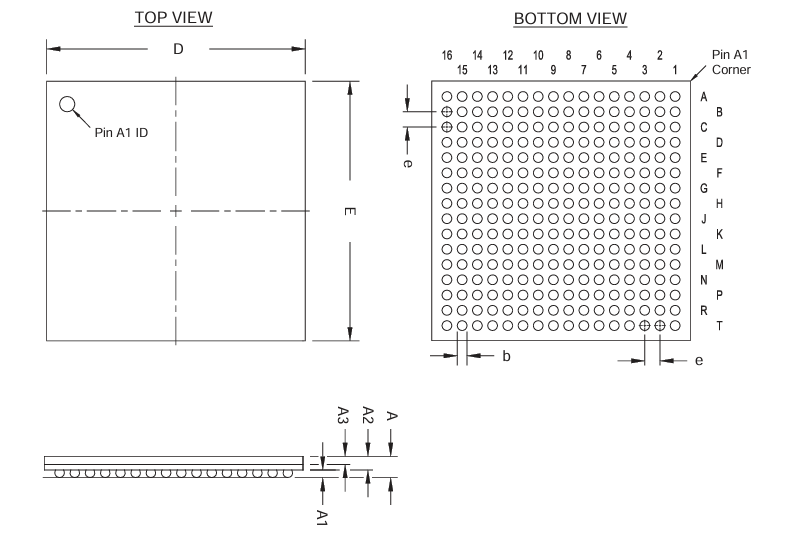

EPM570F256C5 förpackningsdimensioner

Paketdimensioner

	Millimeter
	Min.	Nom.	Max.
En	-	-	2.20
A1	0,30	-	-
A2	-	-	1.80
A3	0,70 ref
D	17.00 bsc
E	17.00 bsc
b	0,50	0,60	0,70
e	1,00 bsc

Paketöversikt

EPM570F256C5 -tillverkare

EPM570F256C5 tillverkas av Intel Corporation , ett av världens ledande halvledarföretag.Efter Intels förvärv av Altera 2015 har, EPM570F256C5 ursprungligen en del av Alteras Max® II CPLD -familj sedan producerats och distribuerats under Intel -varumärket.Intel fortsätter att säkerställa högkvalitativa tillverkningsstandarder, långsiktig tillgänglighet och robust mjukvarusstöd genom sin Quartus® Prime Design Suite.Med Intels omfattande globala infrastruktur och engagemang för programmerbar logisk innovation har EPM570F256C5 drar nytta av pågående tekniska resurser, tillförlitliga leveranskedjor och integration i moderna digitala systemdesign över industriella, kommunikation och inbäddade applikationer.

Slutsats

EPM570F256C5 är ett smart val för människor som bygger elektroniska produkter som måste starta snabbt, spara kraft och arbeta smidigt.Det förlorar inte sina inställningar när du är avstängd, och du kan omprogrammera den direkt på kretskortet med JTAG.Med stöd för många spänningsnivåer och extra minne inuti är det användbart inom många områden som AI, molnsystem, fabrikskontroll och medicinsk utrustning.Med stöd av Intels pålitliga kvalitets- och designverktyg hjälper detta chip att göra projekt enklare och mer pålitliga.Om du planerar en ny produkt är det nu en bra tid att göra en bulkorder för EPM570F256C5 så att du alltid har dem redo när det behövs.
