Erasable Programmerable Logic Devices (EPLDS): En guide till design och applikationer

Den här guiden introducerar Erasable Programmerable Logic Devices (EPLD), en flexibel och återanvändbar teknik i integrerade kretsar.Till skillnad från traditionella programmerbara enheter kan EPLD: er konfigureras flera gånger, vilket gör dem idealiska för att utveckla designbehov.Vi kommer att utforska deras kapacitet, applikationer inom branscher som telekommunikation och fordon och nyckelfaktorer att tänka på när man använder dessa mångsidiga enheter i modern elektronik.

Katalog

Översikt

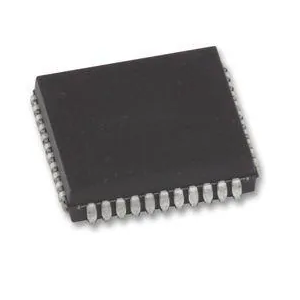

Erasable Programmerable Logic Devices (EPLDS), introducerade i mitten av 1980-talet av Aitera, revolutionerade programmerbar logik med deras höga integrationstäthet och flexibilitet, och överträffar kapaciteten för liknande enheter som Generic Array Logic (GAL).EPLD: er möjliggör ett bredare utbud av logikfunktioner inom ett enda chip, vilket gör dem mångsidiga och effektiva för olika applikationer.Deras omprogrammerbarhet gör det möjligt att anpassa mönster utan att ersätta hårdvara, en viktig fördel inom branscher som telekommunikation och bil, där snabb prototypning behövs.EPLD: s kompakta design och låg effektförbrukning gör dem idealiska för inbäddade system och bärbara enheter, vilket belyser deras tekniska och praktiska fördelar inom modern digital logikdesign.

PLD -enhetsdesignsteg

Att utforma en programmerbar logikenhet (PLD) involverar flera steg för att skapa en funktionell och effektiv design.

Processen börjar med Definiera kretslogikfunktionerna.Detta kan göras med antingen schematiska diagram eller hårdvarubeskrivning Språk (HDL).Schematiska diagram ger ett enkelt sätt att visualisera grundläggande logikkretsar men är mindre effektiva för hantering av komplexa mönster.Däremot erbjuder HDL: er ett mer kortfattat och flexibelt sätt att beskriva logikfunktioner, vilket gör dem till det föredragna valet för moderna PLD -mönster.

Därefter väljer designers en lämplig HDL för deras projekt.Populära alternativ inkluderar Abel, VHDL och Verilog.Abel är idealisk för enklare mönster, som räknare eller kodare, eftersom den använder booleska ekvationer och sanningstabeller.VHDL är mer strukturerad och utmärker sig för att hantera komplex logik, vilket gör den lämplig för intrikata projekt.Verilog, med sin kompakta, C-liknande syntax, är bra för både logikdesign och simulering, vilket gör det till ett mångsidigt alternativ för avancerade applikationer.Valet av HDL beror på projektets komplexitet och specifika krav.

När logikfunktionerna har definierats är nästa steg programmering och simulering.Specialiserad mjukvara sammanställer den beskrivna logiken och omvandlar den till booleska uttryck, som sedan sparas som en JEDEC (JED) -fil.Innan designen överförs till hårdvara utförs simuleringar i programvaran för att verifiera att logiken fungerar som avsedd.Denna simuleringsfas är viktig, eftersom den säkerställer att designen uppfyller prestationsspecifikationer och minskar sannolikheten för fel under implementeringen.

Slutligen är designen Nedladdad till PLD -enheten.Detta handlar om att överföra JEDEC -filen till hårdvaran med en programmerare, en enhet som är specifikt utformad för att skriva filen till PLD: er som PROM, EEPROMS, GALS, CPLD eller PALS.Programmerare ansluter till en dator via en parallell port och laddar designen exakt på hårdvaran.Detta steg slutför processen och förvandlar designen från en digital modell till en fysisk, fungerande enhet.

PLD -designprocessen involverar fyra huvudsteg: definiera logikfunktionerna, välja en lämplig HDL, programmera och simulera designen och ladda ner den slutliga designen till hårdvaran.Varje steg spelar en roll för att säkerställa enhetens framgång och tillförlitlighet.När verktyg och metoder fortsätter att utvecklas blir PLD -mönster mer flexibla, effektiva och kapabla att hantera allt mer komplexa applikationer.
