Allt om pic16f84a mikrokontroller

Perifera gränssnittskontroller (PIC) 1993 revolutionerade mikrokontrolllandskapet och erbjöd programmerbara lösningar som balanserade enkelhet med funktionalitet.Bland dessa har PIC16F84A med mikrochip -teknik blivit en framstående modell, känd för sin anpassningsförmåga och tillförlitlighet i ett brett spektrum av applikationer.Från projekt till avancerade automatiseringssystem kombinerar denna mikrokontroller effektivitet, kostnadseffektivitet och tillgänglig design, vilket gör det till ett populärt val inom branscher och utbildningsplattformar.Den här artikeln gräver i de tekniska attributen, arkitekturen och faktiska tillämpningar av PIC16F84A, och avslöjar varför den förblir en grundläggande del av modern elektronik och en hörnsten i innovation i inbäddade system.Den här guiden erbjuder värdefull insikt i vad som gör PIC16F84A till en tidlös mikrokontroller.

Katalog

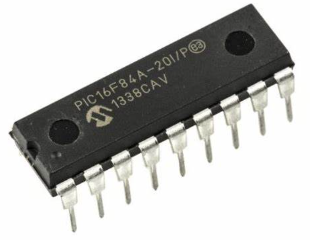

Översikt över PIC16F84A -mikrokontrollern

De Pic16f84a, en 8-bitars mikrokontroller utformad av mikrochip-teknik, presenterar ett anmärkningsvärt steg framåt från sin föregångare, PIC16C84, som lanserades 1998. Denna enhet har en formidabel RISC-CPU, vilket ökar både bearbetningshastighet och prestationseffektivitet.Den omfattar en 8-bitars timer och stöder seriell programmering, som tillgodoser effektiva enhetsinteraktioner och kommunikation, vilket återspeglar din önskan om anslutning och tydlighet.PIC16F84A, som arbetar med en klockfrekvens på 20MHz, balanserar sina minnesresurser med 64 byte EEPROM för datamängder, 1K programmeminne och 8 byte av dataminnet.Utrustad med 13 anpassningsbara GPIO-stift är den lämplig för olika användningsområden, allt från enkla DIY-projekt till intrikata applikationer på professionell nivå.

Framväxten av PIC16F84A betecknade ett viktigt ögonblick inom mikrokontrollteknologi och fortsatte bortom dess föregångare, PIC16C84.Integrationen av en RISC -CPU ökar inte bara sina datorförmågor utan förbättrar också komplexiteten och effektiviteten i programmeringsmöjligheterna.Detta är huvudsakligen användbart för tidsinställda operationer och uppgiftsplanering som aktiveras av 8-bitars timern, liknar din strävan efter tidshantering och effektivitet.Erfarenheten har visat att denna harmoniska funktionsuppsättning stöder smidig integration i befintliga system och därigenom förbättrar användarinteraktion utan att kompromissa med funktionen.

Den eftertänksamma utformade minnesarkitekturen för mikrokontrollern separerar program och datalagring, vilket ger en grund för att utföra instruktioner och hämta data effektivt.Införandet av 64 byte av EEPROM som icke-flyktig lagring serverar applikationer som måste upprätthålla data mellan kraftcykler, resonera med ditt behov av minne och kontinuitet.Denna distinkta minneskonfiguration har bevisat sitt värde i industriella miljöer, så att du kan optimera programeffektiviteten samtidigt som du skyddar dataintegritet.

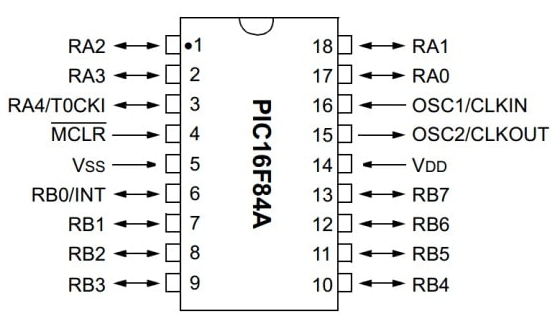

Stiftlayout

Stiftnummer (er)	Stiftnamn (er)	Beskrivning
1, 2, 3, 6, 7, 8, 9, 10, 11, 12, 13, 17, 18	Gpio stift	Dessa 13 GPIO -stift kan konfigureras oberoende som digital ingång eller utgång.Varje stift kan leverera eller absorbera en maximal ström på 25mA, tillräckligt för att driva lysdioder men inte reläer eller DC -motorer.
4	Mclr	Memory Clear Pin (aktiv låg) som används för att återställa enheten. När den är ansluten till GND återställer den mikrokontrollern.
5	Gard	Markstift, ansluten till den negativa terminalen på Strömförsörjning.
14	Vdd	Spänningsförsörjningsstift, ansluten till den positiva terminalen på strömförsörjningen.Mikrokontrollern arbetar vid en 5V matningsspänning.
15, 16	OSC1/OSC2	Crystal Oscillator Pins.Stöder upp till 20 MHz frekvens. Högre frekvenser ökar kraftförbrukningen.Använd en 20MHz -kristall med två 22PF -kondensatorer över dessa stift.

Egenskaper och tekniska specifikationer

Funktion/specifikation	Beskrivning
I/O -stift	13 I/O -stift, individuellt konfigurerbara som ingång eller produktion.
EEPROM -minne	64 byte, används för datalagring.
Programminne	1K -programminne.
Ram	68 byte.
Register	Två typer: Allmänna register (GPR) för godtyckliga Värden och specialfunktionsregister (SFR) för att styra enhetsfunktioner.
Kompilatorer	Stöder MPLAB C18 och Mikroc Pro.Kodskriven genererar En hexfil för mikrokontrollern.
Rambanker	Inkluderar 4 banker;specifika banker måste väljas före Åtkomst till register.
USART -modul	Ja, innehåller en USART -modul.
Blixtminne	8-bitbaserad, lämplig för både prototyper och produktion.
Bussbredd	8 bitar.
Pakettyper	18 stift tillgängliga i PDIP-, SOIC- eller 20-stifts SSOP-paket.
Processorhastighet	5 miljoner instruktioner per sekund (MIPS).
Programminnesstorlek	1750 byte.
Driftspänning	Sträcker sig från 2V till 5.5V.
Oscillator	Inte tillgängligt.
Oscillator	Stöder upp till 20 MHz.

Kärnfunktioner

Mikrokontrollern kombinerar funktioner som förbättrar prestanda och anpassningsförmåga i olika elektroniska applikationer.Nyckel bland dessa är i Circuit Serial Programming (ICSP), vilket möjliggör direkt programmering via en USART-modul utan att ta bort chipet, effektivisera utvecklingen och främja ett sömlöst arbetsflöde.

En inbäddad vakthundstimer säkerställer systemtillförlitligheten genom att automatiskt återställa under avvikelser, avgörande för oavbrutna operationer.8-bitars timern, med timer och motfunktioner och valbara klockkällor, erbjuder precision och flexibilitet för olika användningsfall.Energieffektivitet förstärks av ett viloläge, avbrott externt, idealiskt för batteridrivna enheter genom att bevara kraft och stödja hållbar design.En inställningsfunktion säkerställer stabil start, förhindrar oförutsägbart beteende och förbättrar tillförlitligheten, särskilt inom konsumentelektronik.

Dessa avancerade funktioner belyser mikrokontrollerns mångsidighet och vikten av felsökning och krafthantering i modern elektronisk design, vilket driver effektiv och pålitlig produktutveckling.

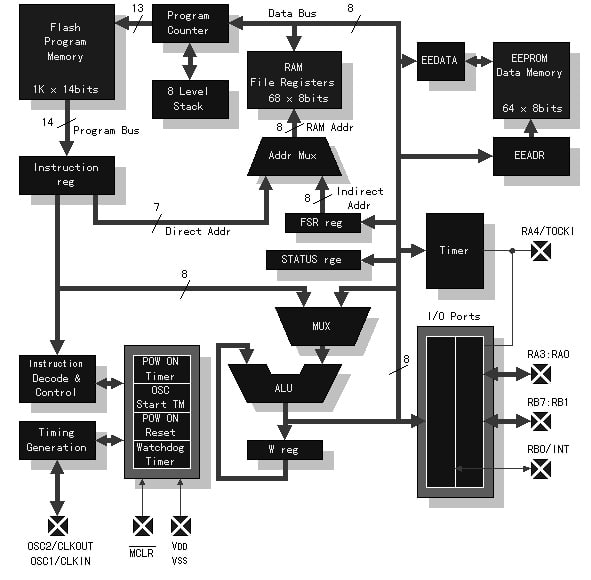

Förstå arkitekturen för PIC16F84A -mikrokontrollern

Inom det expansiva universum av inbäddade system sticker arkitekturen för PIC16F84A -mikrokontrollern ut för sina hållbara funktioner och skicklig design.Kärnan i denna arkitektur ligger flash -programminnet.Denna distinkta typ av icke-flyktiga minnesbutiker programkod och erbjuder den distinkta fördelen med att skrivas om upp till tusen gånger.Sådan kapacitet utvidgar mikrokontrollerns livslängd avsevärt, vilket gör den till en favorit för iterativ utveckling och adressering av programvaruavvikelser.I moderna tekniska sammanhang lyser flashminnet för att upprätthålla integriteten för firmware som behöver ofta uppdateringar.

Minneshantering och banker

Den effektiva RAM-strukturen inom mikrokontrollern utnyttjar bankbyte-ett tillvägagångssätt som delar minnet i separata banker.Denna teknik är nyckeln för att utföra komplexa operationer och hantera begränsade resurser klokt, som resonerar med system där den välgörna byteanvändningen djupt påverkar de totala prestandametrikerna.Specialfunktionsregister (SFR) har utsedda roller som effektiviserar kärnprocesser, såsom input/utgångsuppgifter, vilket därmed förbättrar användningen av tillgängliga resurser.

EEPROM och DATA PERSISTENCE

EEPROM -minnet är känt för sin robusta tillförlitlighet och kan uthärda omskrivning upp till en miljon gånger.Detta gör det till en perfekt kandidat för att lagra data som genomgår sällsynta förändringar men kräver kvarhållning genom kraftcykler.Sådan varaktighet är mycket fördelaktig i scenarier som involverar konfigurationsinställningar eller kalibreringskonstanter, där datasstabilitet och livslängd värderas.Du kan ofta dra nytta av denna uthållighet för att kringgå komplexiteten i ytterligare externa lagringslösningar.

Register och operationell flytande

Register som programräknare, W -register och statusregister säkerställer att mikrokontroller fungerar med precision och flytande.Programräknare, grundläggande för att beställa instruktionssekvenser, förkroppsligar en kärntrafik för inbäddad programmering - vilket säkerställer exakt kontrollflödeshantering.W -registret tar centrum för att utföra aritmetiska och logiska operationer, vilket belyser mikrokontrollerns lämplighet för att hantera beräkningsuppgifter.Samtidigt erbjuder statusregistret värdefull insikt i systemets tillstånd och fungerar som en grund för att ställa in prestanda och förfina systemtillförlitlighet.Lärdomar genom dessa insikter översätter ofta till konkreta framsteg i systemets robusthet och effektivitet.

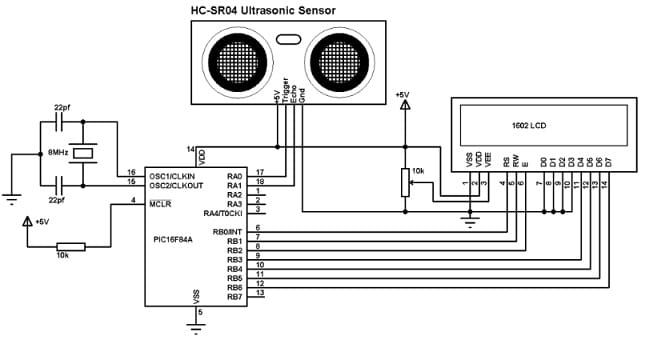

PIC16F84A Microcontroller med HC-SR04 Ultraljudssensor för avståndsmätning

Att utforska gränssnittet mellan en PIC16F84A-mikrokontroller och en HC-SR04 ultraljudssensor avslöjar en fängslande instans av mikrokontrolleradaptbarhet.Detta system använder sensorns eko och triggerstift för att mäta avstånd, och erbjuder en engagerande utmaning som speglar din nyfikenhet kring det osynliga.De primära elektroniska komponenterna som underlättar denna uppgift består av mikrokontrollern, sensorn och en LCD -skärm för att visa avstånd i centimeter.Genom skicklig programmering hanterar mikrokontrollern skickligt trigger och ekar signaler, vilket möjliggör exakta och tillförlitliga avståndsmätningar.Implementatörer finner ofta en unik tillfredsställelse när det gäller att jämföra denna process med applikationer som kräver exakt mätning, till exempel navigering i robotik och upptäcker hinder.

Programmatisk tillvägagångssätt och överväganden

För att sömlöst uppnå integration visar konfigurering av timer0 för att tolka sensorns ekopuls den anpassningsbara karaktären hos mikrokontrollerprogrammering.Genom att använda ett program skrivet i C initierar och orkestrerar systemet ingångs-/utgångsfunktioner, vilket säkerställer noggranna avståndsberäkningar och LCD -skivor.Allvarliga element i processen inkluderar att ställa in MCU, skicka triggerpulser och datoravstånd med exakt tidpunkt.Huvudslingan kontrollerar och uppdaterar LCD -skärmen konsekvent med faktiska distansdata, som överensstämmer med förväntningarna på nuvarande applikationer.Observatörer inom detta område kan få insikter från det faktum att analoga tekniker regelbundet tillämpas i industriella sammanhang, där exakt tidpunkten påverkar effektivt och säkerheten.

När mikrokontrollens kapacitet förfinas, förutsätter varierande förhållanden, såsom fluktuationer i omgivningstemperatur som påverkar ljudhastigheten, får betydelse.Att reflektera över detta, att anpassa systemet till miljöförändringar kan förbättra dess effektivitet och pålitlighet i olika scenarier.Denna framtänkande tillvägagångssätt förbättrar teknisk prestanda samtidigt som den resonerar med ljudtekniska metoder, där man överväger miljöfaktorer betydligt formar designstrategier.

Olika applikationer inom teknik

Bilsystem

PIC16F84A hittar sin plats i bilvärlden, uppskattad för sin kompetens i att hantera kraft.Det spelar roller i motorstyrenheter, anti-lås bromssystem och adaptiv belysning.Dess EEPROM -lagring tillhandahåller tillförlitlig datamehållning och hjälper till att sömlösa drift av fordon.Utifrån praktiska erfarenheter kan du beundra dess låga energiförbrukning, som är en stor tillgång i elfordon, där att bevara energi prioriteras konsekvent.

Hushållsapparater

Inom området för hushållsapparater sticker PIC16F84A ut för sin pålitliga prestanda.När det gäller tvättmaskiner, kylskåp och luftkonditioneringsapparater orkestrerar det dina gränssnitt och logikhantering.Microcontrollers förmåga att jonglera komplexa verksamheter tilltalar effektivt din ivriga att omfamna den utvecklande smarta hemmamarknaden.Förbättrade funktioner som feldetektering och fjärrdiagnostik har banat vägen för mer innovativa och användarcentriska apparater.

Industriell kontroll

Inom det industriella landskapet är PIC16F84A en dynamisk komponent i kontrollsystem inklusive transportband och robotarmar vid tillverkning.Dess kunskaper i gränssnittet med protokoll som SPI, I2C och UART möjliggör exakt maskinskontroll.Du kan berömma dess motståndskraft i utmanande miljöer, vilket gör det till ett toppval för automatiseringssystem kända för deras stabilitetsbehov.Det fungerar som en keystone i strävan efter ökad effektivitet och produktivitet.

Bärbar elektronik

Inom sfären för bärbar elektronik är mikrokontrollerns energieffektivitet och flexibla programmering mycket fördelaktiga.Det är integrerat i enheter som digitala kameror, MP3 -spelare och wearables, där energianvändning direkt påverkar batteritiden.Du kan betrakta PIC16F84A som en värdefull tillgång för dess kompakta form och anpassningsbarhet, vilket underlättar integration i mindre, framtidsinriktade produktdesign.Det upprätthåller en harmonisk balans mellan prestanda och energianvändning, ett attribut som är mycket värderat inom området för bärbar teknisk innovation.

DIY -projekt och utbildning

Utöver dess kommersiella räckvidd har PIC16F84A betydelse i DIY -projekt och utbildningsinställningar.Dess enkla natur och omfattande dokumentation inbjuder dig att gräva i elektronik och förstå grunderna i integrerade system.Projekten varierar från enkla LED -skärmar till intrikata inställningar för hemmetering.Det finns en rik uppmuntran för dig att utforska grunderna för mikrokontroller, vårda kreativitet och problemlösande talanger som positivt påverkar din framtida karriär.
