Allt om LM7809 spänningsregulator

Spänningsreglering är en nyckelsten för modern elektronik, vilket säkerställer konsekvent prestanda och tillförlitlighet över olika applikationer.LM7809 -spänningsregulatorn exemplifierar denna nödvändighet genom att leverera en stabil 9V -utgång, vilket möjliggör sömlös drift för enheter som är känsliga för spänningsfluktuationer.Oavsett om du driver mikrokontroller, sensorer eller motordrivare, är LM7809 ut för sin enkelhet, pålitlighet och anpassningsförmåga.Den här artikeln gräver i LM7809: s funktioner, specifikationer och applikationer, vilket ger värdefull insikt för dig som syftar till att optimera spänningsregleringen i sina projekt.

Katalog

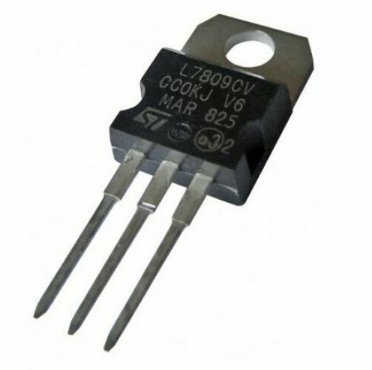

LM7809 spänningsregulatoröversikt

De LM7809 är en pålitlig positiv spänningsregulator IC, känd för att tillhandahålla en stabil 9V -utgång i olika applikationer.Med sin förmåga att hantera strömmar mellan 1A och 1,5A finner den utbredd användning i fält som robotik och inbäddade system, där konsekvent spänningsförsörjning är allvarlig.För att uppnå optimal prestanda kräver LM7809 en ingångsspänning på minst 11V, vilket bibehåller ett minimum 2V -utrymme för att leverera sin reglerade utgång.Att utforma en korrekt strömförsörjning med adekvat ingångsreserv krävs för att säkerställa effektivitet och förhindra avbrott i kraftflödet.

Med stöd för ingångsspänningar så höga som 35V, visar LM7809 mycket anpassningsbar till miljöer där spänningsfluktuationer är vanliga, såsom bilelektronik och fältinstrument.Dess förmåga att hantera spänningsöverskådor förbättrar tillförlitligheten, vilket gör det till ett föredraget val för dig som hanterar system med variabla ingångsförhållanden.Hantering av värmeavledning används emellertid, eftersom spänningsskillnaden mellan ingång och utgång genererar värme.Korrekt termisk design, inklusive användning av lämpliga kylflänsar, krävs för att säkerställa effektiv drift och förlänga enhetens livslängd.

Inbyggda funktioner som termisk avstängning och kortslutningsskydd förbättrar ytterligare LM7809: s pålitlighet och skyddar den under negativa förhållanden.Dessa skydd gör regulatorn värdefulla i både kommersiella och pedagogiska sammanhang, och erbjuder inte bara tillförlitliga prestationer utan också möjligheter till praktiskt lärande om kretssäkerhet.Dessa inbäddade skyddsåtgärder bidrar till dess praktiska i applikationer som kräver hög tillförlitlighet och lågt underhåll, vilket stärker dess roll som en mångsidig spänningsregulator IC.

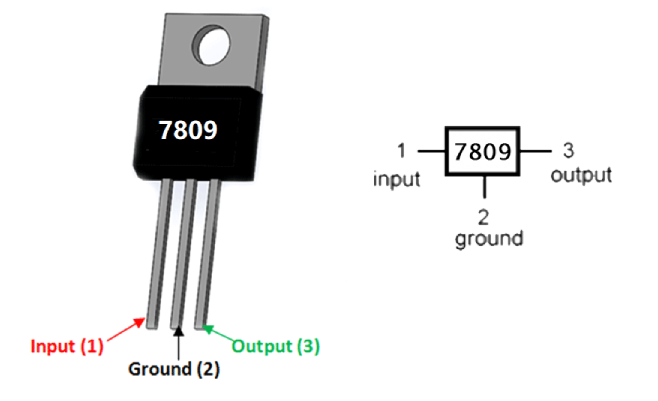

Stiftlayouter

Pin No.	Stiftnamn	Beskrivning
1	Input (V+)	Oreglerad ingångsspänning
2	Jord	Ansluten till marken
3	Utgång (VO)	Utgångar reglerade +9V

Drag

Särdrag	Information
Nuvarande utgångsintervall	1A till 1,5A
Kostnadseffektivitet	Ja
Applikationslämplighet	Kommersiella ansökningar
Utspänning	Stabil och konsekvent 9V -utgång
Maximal ingångsspänning	35V DC
Standby nuvarande konsumtion	Extremt låg, bara 8mA
Minsta obligatoriska ingångsspänning	11v
Maximal tillåten ingångsspänning	35V
Strömförsörjningsförhållanden (PSRR)	55 dB
Utgångsspänningsolerans	9V ± 4%
Drop-out-spänning (VI-VO)	2.0V
Utgångstyp	Fast
Termiskt och nuvarande skydd	Intern termisk överbelastning och kortslutningsström Begränsande
Maximal korsningstemperatur	125 ° C
Pakettyper	TO-220, TO-3, KTE

Tekniska specifikationer

Typ	Parameter
Nominell leverantör	5 ma
Lugn ström	8 ma
Utgångskonfiguration	Positiv
Spänningsavfall (max)	2v @ 1a typ
Terminalposition	ENDA
Skyddsfunktioner	Över temperatur, kortslutning
Bortfallspänning	2v
Bortfallspänning1-nom	2v
Utgångsspänningsnoggrannhet	4%

Termiska överväganden för 7809 spänningsregulator

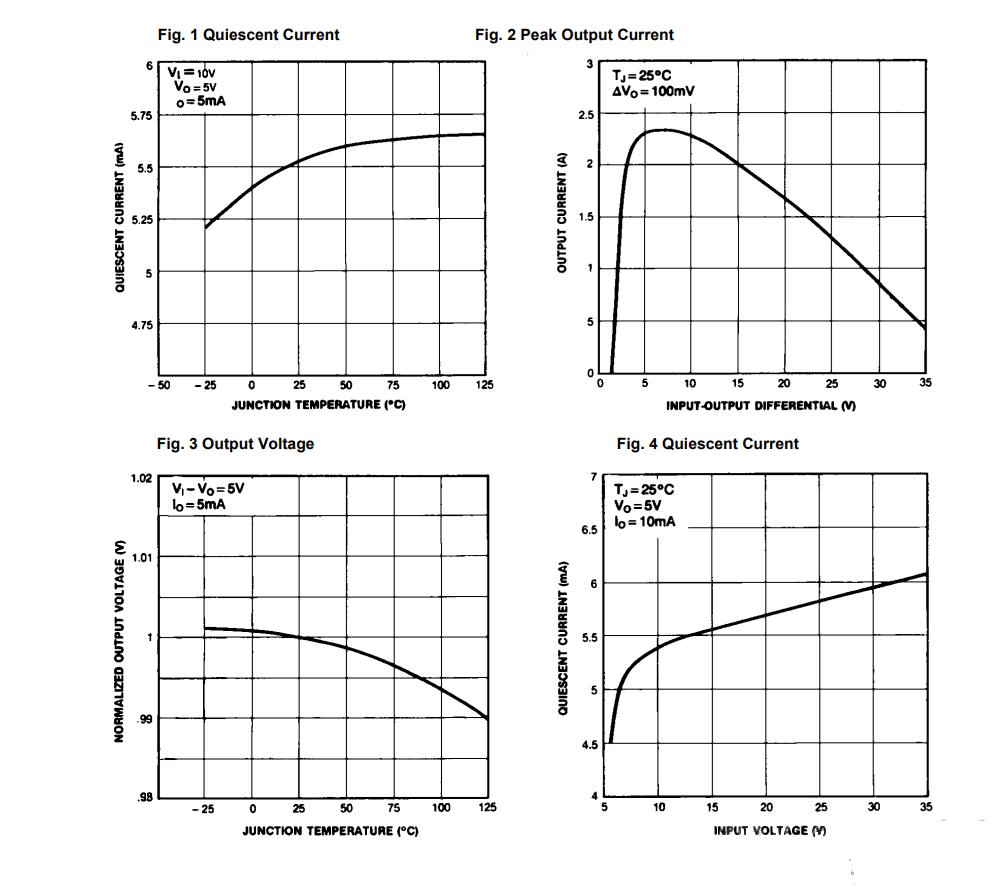

LM7809 Typiska prestandaegenskaper

Den kända 7809 Spänningsregulator är känd inte bara för sin precision i utgången utan också för sin distinkta förmåga att leverera en mycket slät spänningsförsörjning, ofta överträffar många DC-DC-omvandlare i detta avseende.Att generera mer värme är emellertid en anmärkningsvärd biprodukt av detta attribut.Denna överlägsna jämnhet beror till stor del på närvaron av en seriepasstransistor vid utgången, som spelar en nyckelroll för att begränsa överskottsspänningen.

För att urskilja mängden kraft som försvinner kan man tillämpa formeln: (ingångsspänning - utgångsspänning) x utgångsström.Anta att ingångsspänningen är 12V med en motsvarande utgångsström på 1A.I denna situation beräknas kraftavledningen till 3 watt, vilket antyder att effektiva termiska hanteringsstrategier, såsom kylflänsar, rekommenderas.

Nödvändigheten för värmehantering blir uppenbar när regulatorns spridning överträffar 1,25 watt - tröskeln utöver vilken ytterligare kylning krävs.I kretskonstruktion är det en ultimat uppgift som är användbar för att upprätthålla både prestanda och systemberoende.

Att använda 7809 för en stabil 9V strömförsörjning

7809-spänningsregulatorn spelar en ultimat roll för att tillhandahålla en pålitlig 9V-effektutgång i scenarier där ingångsmiljön kan variera.Den hanterar effektivt ingångsspänningar mellan 11V och 35V, vilket säkerställer en stadig utgångsström som vanligtvis överstiger 1A, med toppfunktioner som når upp till 2.2A.Detta gör det ett lämpligt urval för dig som värderar pålitlighet.

När strömkällan är belägen över 10 tum från installationsplatsen, är det tillrådligt att integrera en ingångskondensator på 0,33uF eller större.Att välja kondensatorer med låg ekvivalent seriemotstånd (ESR) kan bidra till att minska energiförlusten.Dessa konfigurationer spelar en anmärkningsvärd roll för att öka spänningsregulatorns prestanda, främst för att upprätthålla stabilitet mitt i olika förhållanden.

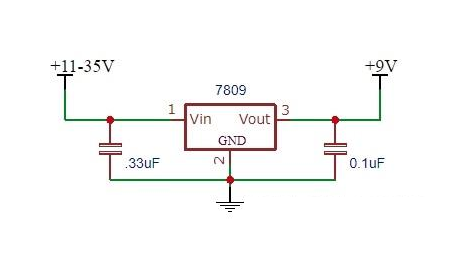

7809 9V regulator med förbikopplingsfall

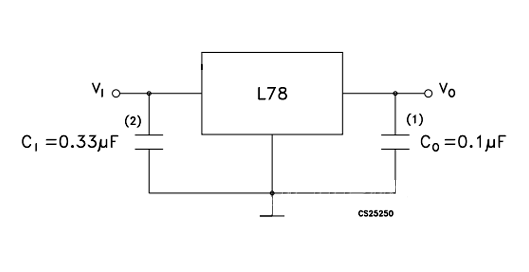

L7809 fungerar som en +9V spänningsregulator

Att lägga till en valfri 0,1UF -utgångskondensator kan förbättra det övergående svaret för 7809 avsevärt.Detta leder till märkbara förbättringar när man möter fluktuationer i belastning eller ingångsspänning och därmed ökar systemets totala motståndskraft.Även om det vanligtvis praktiseras är det insiktsfullt att utforska anpassade konfigurationer anpassade efter specifika miljökrav.

Motsvarande modeller

• LM7806

• LM7824

• LM7815

• LM7812

• Lm317

• LM7905

• LM7912

Ansökningar

Mikrokontroller och sensorer

LM7809 används i stor utsträckning för att leverera en konsekvent 9V -utgång, som mestadels är lämpad för mikrokontroller och sensorer.Förmågan hos denna enhet att upprätthålla prestanda trots fluktuerande ingångsspänningar stöder integriteten för känslig sensordata och mikrokontrollaktiviteter, vilket i slutändan förbättrar hållbarheten hos elektroniska system.Att säkerställa effektiv spänningsreglering bedrivs ofta i praktiska tillämpningar för att undvika problem som datakorruption eller förlust inom mikrokontroller.

Spänningsreduktion

När en exakt nedskärning från högre spänningar till 9V behövs, utmärker LM7809 på grund av dess kunskaper i att minimera spänningskonsekvenserna.Denna funktion är särskilt värdefull i scenarier där enheter, som sofistikerade hemautomationssystem eller bärbar elektronik, är sårbara för överspänningshot.Integrering av LM7809 minskar sannolikheten för skada orsakad av ingångsspänningsvariationer.

Strömförsörjningsramar

Inom kraftförsörjningssystemen erkänns LM7809 för att leverera en konsekvent utgång, användbar för regelbundna operationer.I både industriella miljöer och konsumentelektronik förhindrar den kraftstörningar som kan leda till dyra driftstider eller missförvaltning av data.Dess inbyggda termiska skydd ger ett lager av motståndskraft, vilket gör att LM7809 kan hantera övergående förhållanden som vanligtvis stöter på i miljöer.

Motorförare

När den används i motoriska förare -inställningar ger LM7809 den stabilitet som behövs för att motorer ska kunna utföra konsekvent.Detta attribut är stort för applikationer som robotik eller precisionstillverkning, där motorer måste arbeta med utsedda hastigheter eller moment.Regulatorns förmåga att jämna spänningsfluktuationer säkerställer att operativ effektivitet upprätthålls.

Batteriladdning och solenergi

Vid batteriladdning och solenergisystem spelar LM7809 en grundläggande roll för att tillhandahålla en konstant laddningsspänning och därmed förlänga batteritiden och effektiviteten.Det är mest fördelaktigt i solsystem med variabla ingångsspänningar under dagen.Integrering av LM7809 stöder en optimerad laddningscykel under olika ingångsförhållanden.

Mikrokontroller

LM7809, som fungerar som en primär kraftkälla för mikrokontroller, minskar utmaningar relaterade till kraftkänslighet och konsistens.Tillhandahållande av en stabil strömförsörjning används i komplexa inställningar där exakt kraftstabilitet säkerställer sömlös drift av mikroprocessordrivna uppgifter.

Justerbara tillsynsmyndigheter och nuvarande hantering

LM7809 är värdefull som en del av justerbara regulatorsystem, där olika spänningsnivåer behövs för distinkta steg.Det hjälper också i situationer där nuvarande begränsningar krävs, vilket skyddar sammankopplade enheter från oväntade överspänningar.Genom att integrera LM7809 kan du inte bara säkra spänningskonstans utan effektiv nuvarande hantering, en övervägande som kan vara frånvarande i bredare systemkonstruktioner.

Dubbelförsörjningssystem

I dubbla försörjningssystem som kräver utgångspolaritetsförsvar erbjuder LM7809 skydd mot felaktiga anslutningar.Denna aspekt krävs i intrikata elektroniska konstruktioner där omvänd polaritet kan leda till komponentskador.LM7809: s förmåga att uthärda sådana förhållanden utan att förlora prestanda introducerar stor motståndskraft, vilket bidrar till oavbruten systemdrift.

Cadmodell

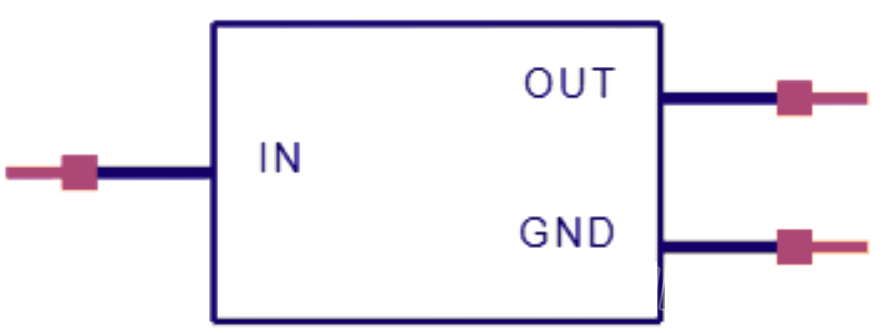

Symbol

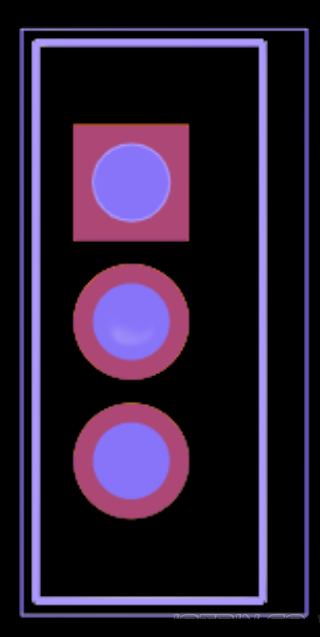

Fotavtryck

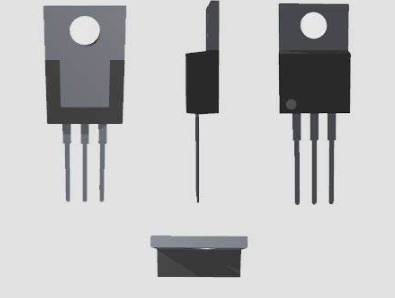

3D -modell

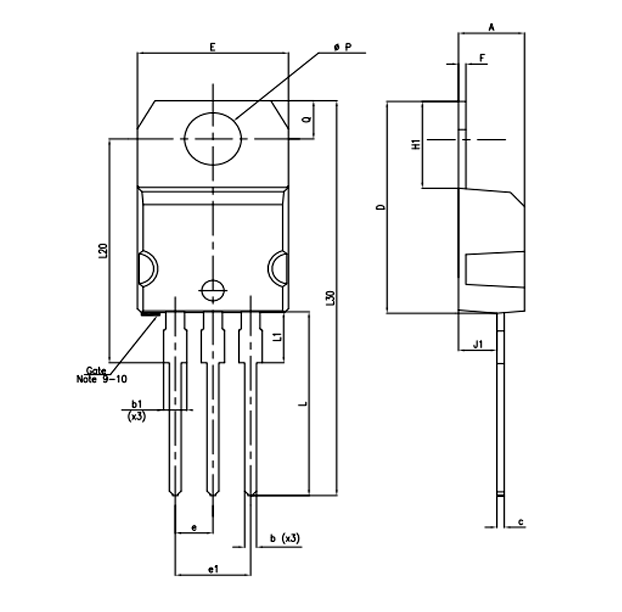

2d -modellen av LM7809

Slutsats

LM7809 -spänningsregulatorn är en pålitlig lösning för att upprätthålla en stabil 9V -utgång, vilket visar anmärkningsvärd prestanda i olika elektroniska applikationer.Dess enkla design, i kombination med robusta funktioner som termiskt skydd och kortslutningssäkerhet, säkerställer tillförlitlighet i både prototyper och färdiga system.Genom att ta itu med utmaningar som spänningsfluktuation och värmeavledning förbättrar LM7809 enhetens effektivitet och livslängd.När tekniken utvecklas fortsätter LM7809 att spela en dynamisk roll för att leverera stabil kraft, främja innovation och säkerställa hållbarheten hos elektroniska mönster för dig.
