Utforska TCA6424ArgJR: Funktioner, användningsfall och teknisk datablad

Texas Instruments TCA6424ArgJR är en kraftfull och flexibel 24-bitars I/O-expander, konstruerad för att integrera sömlöst med I2C- och SMBUS-system.Den här artikeln undersöker dess nyckelfunktioner, tekniska specifikationer och omfattande applikationer, vilket visar hur den förenklar kommunikationen mellan mikrokontroller och perifera enheter.Genom att möjliggöra effektiv hantering av I/O-operationer hjälper TCA6424ArgJR dig att förbättra systemets prestanda, minska komplexiteten och uppnå kostnadseffektiva lösningar.Med sitt stöd för olika protokoll och konfigurerbara funktioner är denna expander ett nödvändigt verktyg för att utveckla innovativa och pålitliga elektroniska system i dagens dynamiska tekniklandskap.

Katalog

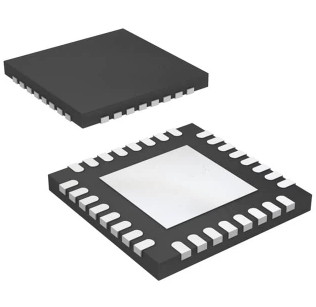

Översikt över TCA6424Argjr

De Tca6424argjr, utvecklat av Texas Instruments, fungerar som en flexibel I/O -expander som enkelt kopplar till mikrokontroller via I2C -gränssnittet.Med sin driftskapacitet som sträcker sig över ett stort spänningsområde från 1,65V till 5,5V för både P-Port och SDA/SCL-anslutningar, erbjuder den omfattande kompatibilitet i många system.Denna omfattande anpassningsförmåga gör att enheten kan implementeras i olika applikationer, från grundläggande elektronik till mer intrikata kontrollsystem som används i industriella miljöer.

Höjda attribut för TCA6424ArgJR är minimal standby nuvarande konsumtion av 1 uA, vilket är fördelaktigt för lågeffektscenarier, vilket hjälper till att bevara energin.Open Drain-avbrottsproduktionen, som spelar en viktig roll i effektiv kommunikation, meddelar omedelbart mikrokontrollern om eventuella statusändringar.Närvaron av ett återställningsingångsalternativ förbättrar systemets pålitlighet genom att erbjuda en enkel metod att starta om vid behov.Anpassningsbara konfigurationsinställningar som ger flexibel kontroll, catering till ett stort antal applikationer, från vardagens konsumentelektronik till avancerade automatiseringssystem.

Drag

Särdrag	Beskrivning
24-bitars I/O expander	Ger 24 ytterligare ingångs-/utgångsstift som styrs via I2C eller SMBUS -protokoll.
Driftspänning	Stöder 1,65V till 5,5V på både P-Port och SDA/SCL-sidor, säkerställa kompatibilitet med olika spänningsnivåer och enheter.
Låg standbyström	Förbrukar bara 1 µA i standby -läge, bevara kraft och förlänga batteritiden.
Open Drain avbrottsutdata	Signalerar mikrokontrollern om ingångsändringar eller fel villkor.
Återställningsingång	Tillåter återställning till standardtillståndet via en extern signal.
Konfigurationsregister	Programmerbara inställningar för stiftriktning, polaritet och utgångstillstånd.
Paket	Kommer i ett UQFN-32-paket som erbjuder ett litet fotavtryck och låg profil.
Ansökningar	Lämplig för knappsats, LED och GPIO -kontroll, förbättring Mikrokontrollfunktionalitet och flexibilitet.

Tekniska specifikationer

Typ	Parameter
Livscykelstatus	Aktiv (senast uppdaterad: 1 dag sedan)
Fabriksledning	6 veckor
Kontaktplätning	Guld
Monteringstyp	Ytfäste
Förpackning / fodral	32-ufqfn exponerad pad
Ytfäste	JA
Antal stift	32
Vikt	59.987591 mg
Antal I/OS	24
Driftstemperatur	-40 ° C ~ 85 ° C
Förpackning	Tape & Reel (TR)
JESD-609 kod	e4
Pbfree -kod	Ja
Delstatus	Aktiv
Fuktkänslighetsnivå (MSL)	1 (obegränsad)
Antal avslutningar	32
ECCN -kod	Örat99
HTS -kod	8542.39.00.01
Spänning - försörjning	1,65V ~ 5,5V
Terminalposition	Fyrhjuling
Toppens reflowtemperatur (CEL)	260
Leveransspänning	3.3V
Basdelnummer	TCA6424
Räkning	32
Utgångstyp	Push-pull
Strömförsörjning	2/5V
Gränssnitt	I2C, smbus
Antal portar	3
Framström	25 mA
Antal bitar	24
Klockfrekvens	400 kHz
Leverantör	0,03 mA
Avbrottsutdata	Ja
Aktuell - utgångskälla/handfat	10mA 25MA
Drag	Por
Höjd	600 um
Längd	5 mm
Bredd	5 mm
Tjocklek	0m
Nå SVHC	Ingen SVHC
Strålning härdning	Inga
ROHS -status	ROHS3 -kompatibel
Blyfri	Blyfri

Cadmodell

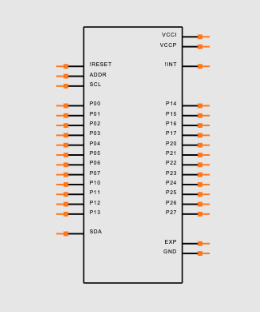

Symbol

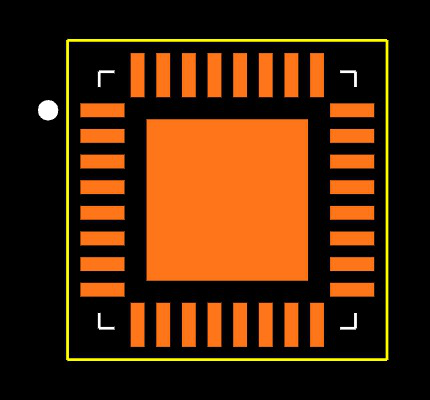

Fotavtryck

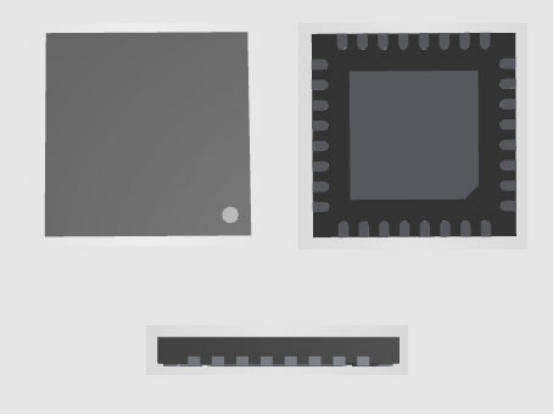

3D -strukturell representation

Alternativa komponenter

Artikelnummer	Beskrivning	Tillverkare
TCA6424ARSMR	24 I/O, PIA-General Purpose, QCC32, QFN-32	Texas instrument

Ansökningar

Strömlinjeformning av knappsatsmatrislayouter

TCA6424ArgJR I/O Expander erbjuder en strömlinjeformad strategi för att utforma knappsatsmatrislayouter genom att minska beroende av många mikrokontroller.Denna effektivitet trimmar inte bara ut kostnaderna för elektroniska komponenter utan banar också vägen för att skapa kretskort som är mer kompakta och skickligt organiserade.I huvudsak kan ADEptly använda I/O-expanders leda till mindre, mer ergonomiska PCB, vilket gör dem till ett attraktivt val för det ständigt utvecklande området för bärbara och bärbara prylar.

Förbättrande LED -kontroll genom PWM

Vid adressering av LED -kontroll presenterar TCA6424Argjrs inbäddade PWM -funktion en skicklig metod för att manipulera intensitet och färgarrangemang i komplexa belysningsinställningar.Detta attribut lyser i applikationer som smart hemteknologi och transformativa visuella skärmar.Kunskaperna för att utföra graciösa övergångar och finjusterade belysningseffekter, utan att alltför ansträngande den primära mikrokontrollern berikar subtilt dina upplevelser och pekar mot en överlägsen produktkaliber.

Förstärkning av GPIO för mångsidig enhetsarkitektur

TCA6424ArgJR ökar GPIO -kapaciteten och öppnar upp en myriad av anslutningsmöjligheter i enhetsteknik.Denna anpassningsförmåga är anmärkningsvärd i anpassningsbara scenarier, där distinkta komponentlayouter blir nödvändiga för att uppfylla unika driftskrav.Den enkelhet som I/O -expanders smälter in i olika inställningar låser upp innovativa möjligheter inom domäner som IoT och industriell automatisering, där förändringsbarhet och expansionspotential är nyckeln.Med tanke på detta är det spännande att föreställa sig hur denna teknik kan stimulera mer flytande prototyper, främja snabba justeringar som svar på marknadsinblick och utveckla konsumenternas önskemål.

Tillverkare

Texas Instruments är känt för sina halvledarinnovationer, vilket kontinuerligt förbättrar sin uppskattade status med ett brett produktsortiment som höjer prestanda och effektivitet i olika branscher.Företagets intensent entusiasm för innovation lyser igenom i dess skapande av revolutionära halvledarlösningar och tillgodoser behoven hos applikationer från konsumentelektronik till bilsystem.Deras engagemang för lågeffektanvändning och högeffektiva konstruktioner överensstämmer med den ökande uppmaningen till miljövänlig teknik.Att få insikter från projekt utöver akademiska gränser ger dig ofta en meningsfull förståelse för praktiska tillämpningar.Du kan ofta välja Texas Instruments 'komponenter för att öka hållbarheten och tillförlitligheten för elektroniska enheter, särskilt inom områdena sjukvård och förnybar energi.

Jämförbara element

Artikelnummer	Tillverkare	Förpackning / fodral	Antal stift	Gränssnitt	Leveransspänning	Teknologi	Pbfree -kod	Nå SVHC	Blyfri
Tca6424argjr	Texas instrument	32-ufqfn exponerad pad	32	I2C, smbus	3,3 v	Cmos	Ja	Ingen SVHC	Blyfri
MCP23017-E/ML	Mikrochip -teknik	24-wfqfn exponerad pad	24	I2C, smbus	1,8 v	Cmos	Ja	Ingen SVHC	Blyfri
TCA9555RTWR	Texas instrument	24-wfqfn exponerad pad	24	I2C, smbus	1,8 v	Cmos	Ja	Ingen SVHC	Blyfri
TCA9535RTWR	Texas instrument	24-wfqfn exponerad pad	24	I2C, smbus	1,8 v	Cmos	Ja	Ingen SVHC	Blyfri
TCA6416artwr	Texas instrument	28-vqfn exponerad dyna	28	I2c	5 v	Cmos	Ja	Ingen SVHC	Blyfri

Datablad pdf

TCA6424ARGJR Datablad:

Tca6424a.pdf

MCP23017-E/ML-datablad:

MCP23017, MCP23S17 Datablad.pdf

TCA95555RTWR -datablad:

TCA9555.PDF

TCA9535RTWR -datablad:

TCA9535.PDF

TCA6416ArtWR -datablad:

Tca6416a.pdf
