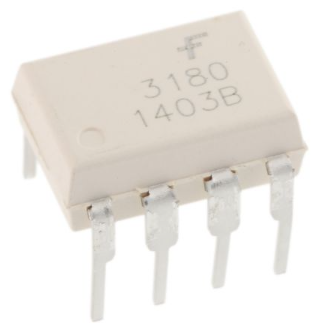

Utforska FOD3180 OptoCoupler

FOD3180, en MOSFET Gate -drivrutinoptoCoupler, står som en hörnsten i modern elektronik, känd för dess tillförlitlighet och prestanda.Den här artikeln undersöker dess allvarliga roll för att upprätthålla elektrisk isolering, säkerställa signalintegritet och möjliggöra effektiv drift över olika applikationer.Från industriell automatisering till förnybara energisystem och konsumentelektronik visar FOD3180 mångsidighet och pålitlighet.Med funktioner som låg effektförbrukning, robust konstruktion och högspänningsisolering, hanterar den kraven från högpresterande system medan de skyddar känsliga komponenter.Dyk in i de tekniska detaljerna, designinsikter och praktiska tillämpningar av FOD3180 och upptäck hur det fortsätter att stärka avancerade elektroniska lösningar.

Katalog

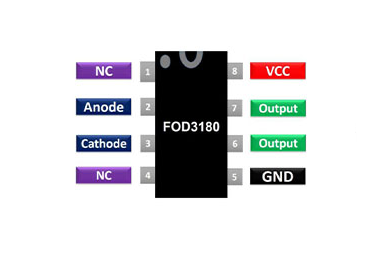

Pinout

Stiftnummer	Stiftnamn	Beskrivning
1	Nc	Ingen anslutning - kan inte användas
2	Anod (a)	Anodstift av IR -LED.Ansluten till logikingången
3	Katod (c)	Katodstiftet i IR -LED
4	Nc	Ingen anslutning - kan inte användas
5	Jord	IC: s markstift
6	Produktion	Utgångsstiftet för optokopplaren
7	Produktion	Utgångsstiftet för optokopplaren
8	Vcc	Driver IC

CAD -modeller

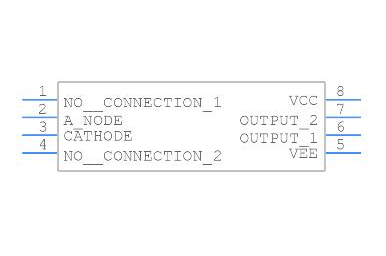

Symbol

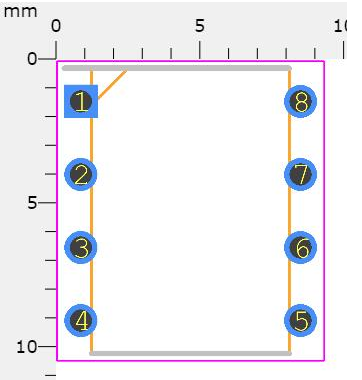

Fotavtryck

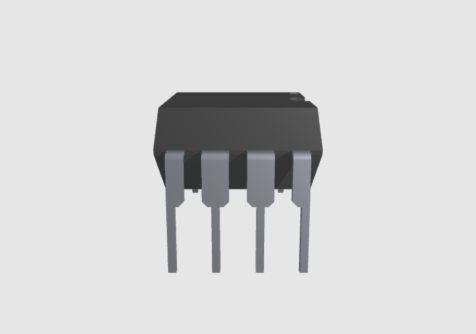

3dmodell

Översikt över FOD3180

De FOD3180 Funktioner som en MOSFET -grinddrivrutin OptoCoupler, vilket säkerställer effektiv signalöverföring samtidigt som elektrisk isolering bibehålls mellan kretsar.Dess design integrerar tre nyckelkomponenter: en aluminium galliumarsenid (Algaas) infraröd ljusemitterande diod (IR LED), robusta utgångskrafttransistorer och en avancerad CMOS-infraröd detektor.Denna kombination ger högpresterande isolering och optimerade omkopplingsfunktioner, vilket gör den idealisk för applikationer som kräver hastighet och effektivitet.

Algaas IR -LED fungerar som en pålitlig och effektiv optisk signalkälla, konstruerad för att minimera strömförbrukningen samtidigt som du maximerar optisk utgång.Denna design förbättrar inte bara optokopplarens prestanda över olika förhållanden utan överensstämmer också med de energibesparande kraven från industriella miljöer.På liknande sätt levererar utgångseffektransistorerna den drivkraft som krävs för att växla MOSFET: er effektivt, vilket gör det möjligt för FOD3180 att hantera olika belastningar och spänningskrav, vilket ökar dess användbarhet mellan olika kraftsystem.

I kärnan i FOD3180 säkerställer CMOS -infraröd detektor den exakta omvandlingen av optiska signaler till elektriska signaler, vilket upprätthåller signalintegritets major för avancerade system.Denna sömlösa signalövergång betonar enhetens tillförlitlighet och precision, attribut som behövs i applikationer där konsekvent prestanda är en prioritering.Tillsammans placerar dessa funktioner FOD3180 som en mångsidig och pålitlig lösning för moderna tekniska utmaningar.

Tekniska detaljer

Typ	Parameter
Livscykelstatus	Aktiv (senast uppdaterad: 4 dagar sedan)
Fabriksledning	5 veckor
Kontaktplätning	Tenn
Montera	Genom hålet
Monteringstyp	Genom hålet
Förpackning / fodral	8-dip (0,300, 7,62 mm)
Antal stift	8
Vikt	891 mg
Antal element	1
Driftstemperatur	-40 ° C ~ 100 ° C
Förpackning	Rör
Publicerad	2008
JESD-609 kod	e3
Pbfree -kod	Ja
Delstatus	Aktiv
Fuktkänslighetsnivå (MSL)	1 (obegränsad)
ECCN -kod	Örat99
Tilläggsfunktion	UL -erkänd
Max Power Dispipation	295MW
Godkännandebyrå	cul, ul
Spänning - isolering	5000VRMS
Utspänning	25V
Konfiguration	ENDA
Antal kanaler	1
Maktförsläpp	295MW
Spänning - framåt (VF) (typ)	1.43V
Utbredningsfördröjning	200 ns
Slå på fördröjningstiden	200 ns
Optoelektronisk enhetstyp	FET Output OptoCoupler
Framåtström	25 mA
Max utgångsspänning	25V
Riktning	Enkelriktad
Utgångsström per kanal	2A
Stigningstid	75ns
Hösttid (typ)	55 ns
Stigning / hösttid (typ)	75ns / 55NS
Omvänd nedbrytningsspänning	5V
Max ingångsström	25 mA
Inmatningsström	16 mA
Förökningsfördröjning TPLH / TPHL (max)	200ns, 200ns
Common Mode Transient Immunity (MIN)	15 kV/μs
Omvänd spänning (DC)	5V
Pulsbreddförvrängning (max)	65NS
Spänning - utgångsförsörjning	10V ~ 20V
Nå SVHC	Ingen SVHC
Strålning härdning	Inga
ROHS -status	ROHS3 -kompatibel
Blyfri	Blyfri

Jämförbara delar

Artikelnummer	Tillverkare	Förpackning / fodral	Antal stift	Antal kanaler	Spänning - isolering	Stigningstid	Max utgångsspänning	Utspänning	Framåtström
FOD3180	På halvledare	8-dip (0,300, 7,62 mm)	8	1	5000VRMS	75 ns	25 v	25 v	25 MA
6n135	Vishay halvledare	8-dip (0,300, 7,62 mm)	8	1	5300VRMS	5 ns	15 v	15 v	25 MA
6n136	Vishay halvledare	8-dip (0,300, 7,62 mm)	8	1	3750VRMS	50 ns	35 v	35 v	20 ma
6n139	Vishay halvledare	8-dip (0,300, 7,62 mm)	8	1	5300VRMS	60 µs	18 v	18 v	25 MA
TLP351 (F)	Toshiba halvledare	8-dip (0,300, 7,62 mm)	8	1	5300VRMS	5 ns	15 v	15 v	25 MA

Egenskaper

Särdrag	Specifikation
Driftspänning	10 volt - 20 volt
Driftstemperatur	-40 ° C till 100 ° C
Genomsnittlig ingångsström	25 MA
Minsta isoleringsspänning	5000 V
Stigningstid	75 ns
Falltid	55 ns
Omvänd ingångsspänning	5 volt
Hög topputgångsström	2,5 a
Låg topputgångsström	2,5 a
Topputgångsspänning	0 - VCC
Framåtström	10 ma
Bakström	10 µA
Höghastighetsutbredningsfördröjning	200 NSEC
Typisk pulsbreddförvrängning	30 NSEC
Maximal omkopplingshastighet	250 kHz
Minimum krypavstånd	7,0 mm
Minimiavstånd	7,0 mm
Utgångseffekt	250 MW
Total kraft	295 MW
Pakettyp	8-Lead Dip / 8-Lead SMD

Ansökningar

Kraftkontrollsystem

FOD3180 spelar en anmärkningsvärd roll i avancerade kraftkontrollsystem tack vare dess skickliga hantering av hög AC/DC -switching.Det underlättar effektiv isolering mellan olika kretssektioner, vilket bidrar till säker och pålitlig effektfördelning.Denna komponent visar motståndskraft i miljöer med förhöjda ljudnivåer, vilket återspeglar dess solida design och tillverkningskvalitet.I faktiska scenarier gör sådana attribut det mestadels värdefulla inom bil- och industrisektorer där konsekvent kraftuttag anses vara nyckeln.Branschåterkoppling indikerar att dess tillämpning markant kan minska energiförlusterna och förbättra kontrollens precision i variabla strömförsörjningssystem.

Signalisoleringskretsar

I moderna elektroniska system har signalintegritet av största vikt.FOD3180 sticker ut i signalisoleringsapplikationer genom att förhindra signalnedbrytning, vilket säkerställer exakt dataöverföring även över utarbetade systemarkitekturer.Dess effektivitet är huvudsakligen anmärkningsvärd i telekommunikation, där att upprätthålla rena signalvägar är aktiv.Genom att minimera tvärtal och elektrisk störning bevarar denna konstruktion signalens tydlighet, som blir allt mer allvarlig eftersom kommunikationssystem kräver högre bandbredd och lägre latens.

Analog strömdetektering

Exakt upptäckt av ström i analoga system presenterar en utmanande uppgift, men FOD3180 erbjuder en värdefull lösning.Den finner ofta användning i inställningar som kräver exakt övervakning, till exempel förnybara energisystem och smarta nätapplikationer, där nuvarande avläsningar är grundläggande för optimal prestanda.Att använda denna komponent förbättrar känsligheten och pålitligheten hos nuvarande detektorer, vilket breddar potentialen för att skapa energieffektiva systemkonstruktioner.Praktiska tillämpningar har lyfts fram FOD3180: s effektivitet för att förbättra mätnoggrannheten och därmed hjälpa energihanteringsstrategier.

Hög AC/DC -omkopplare

Effekterna av FOD3180 vid höga AC/DC -omkopplingsapplikationer är djupgående.Dess pålitliga hantering av komplexiteten förknippade med hög effekt och spänningssystem gör det ultimat i kraftfördelningsnätverk och drift som involverar tunga maskiner.Att integrera denna komponent hjälper till att minska slitage på brytare och därigenom förlänga livslängden för tunga elektriska komponenter.Bevis från fältet tyder på ett märkbart uppsving i driftseffektiviteten vid dess integration, vilket leder till lägre underhållskostnader och minimerade driftstopp.

Plasmaskärmspaneler

Inom plasma -displaypaneler spelar FOD3180 en nyckelroll, vilket underlättar effektiv kontroll över effekt och dataintegration för överlägsen visningskvalitet.Det stöder upprätthållandet av konsekvent färgnoggrannhet och skärmuppdateringshastigheter - nyckelelement för konsumenttillfredsställelse.Den stigande trenden att implementera denna komponent är i linje med den växande efterfrågan på förbättrad skärmteknik inom konsumentelektronik.Din observation indikerar att dess utplacering kan höja den övergripande visningsresultatet, vilket återspeglar branschrörelser mot att kontinuerligt förbättra visuella upplevelser.

Alternativ

• MOC3021

• MCT2E

• MOC3041

• 6n137

• 4n25

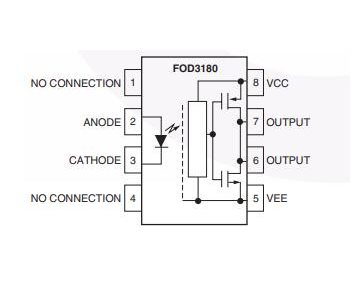

Implementera FOD3180

I digitala system finner FOD3180 omfattande användning.Den fungerar skickligt med en 5V strömförsörjning och rymmer både AC- och DC -miljöer med lätthet.Applikationskretsen som tillhandahålls illustrerar ett vanligt sätt att integrera den i sådana system.

Hantverk applikationskretsen

För att säkerställa den stabila driften av FOD3180 bör en 0,1UF-bypass-kondensator placeras strategiskt mellan stiften 5 och 8. Att uppnå effektiv belastningskontroll innebär användning av en kondensator och ett strömbegränsande motstånd.För att öka prestandan är det fördelaktigt att hålla insignalimpedansen på minst 50 ohm, tillsammans med att upprätthålla en ökningstid på minst 75Ns.I scenarier erbjuder detta arrangemang fördelen att skydda systemets integritet och upprätthålla konsekventa prestanda.Du kan ofta betona vikten av precision i dessa aspekter för att minska potentiella störningar och förbättra tillförlitligheten.Dessutom är det upplysande att överväga hur olika miljöfaktorer kan förändra prestanda, vilket gör kommentarer om behovet av skräddarsydda justeringar och konfigurationer som utvecklas.

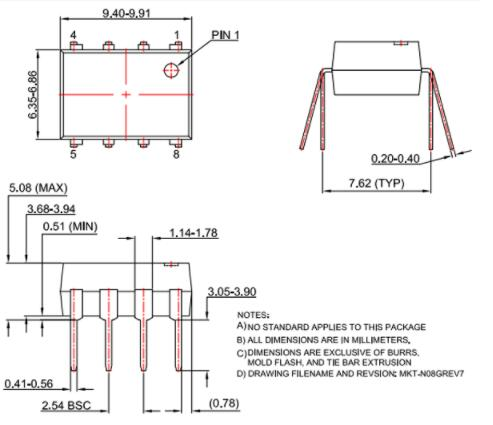

Paket

Tillverkare

På halvledare, listad på NASDAQ under symbolen på, hanterar aktivt de ständigt växande globala energibehoven.Företagets strategiska fokus på att minimera energiförbrukningen belyser dess svar på ökningen av efterfrågan på hållbara lösningar.Med branscher över hela världen som höjer miljövänliga metoder får sofistikeringen av energihanteringstekniker betydelse.

På halvledare sticker ut på grund av sin integrerade leveranskedja, som är känd för både tillförlitlighet och motståndskraft.Detta solida nätverk säkerställer en stadig leverans av komponenter dynamik för grundläggande applikationer.I teknisk support utmärker företaget genom att erbjuda djupt personliga lösningar som tillgodoser kundkraven, vilket underlättar smidig integration av sina produkter över olika system.Fördelarna med ett sådant dedikerat stöd är tydliga i den förbättrade prestanda för produkter i flera sektorer.

Företagets inflytande sträcker sig över etablerade marknader och undersöker möjligheter i tillväxtregioner.I dessa områden är önskan efter innovativa kraftlösningar huvudsakligen stark, drivs av infrastrukturell expansion och ett ökat engagemang för hållbarhet.Genom att finjustera sina erbjudanden för att möta lokala krav, spelar på halvledare en betydande roll i dessa marknadsförändringar, vilket djupt påverkar utvecklingsvägarna.

Datablad pdf

FOD3180 Datablad:

Fod3180.pdf

Fod3180.pdf
