Utforska IC 741 op-amp: funktioner, pinout och applikationer

Den här guiden undersöker IC 741 operationell förstärkare, en kärna i analog kretskonstruktion sedan dess introduktion av Fairchild halvledare 1963. Firad för dess flexibilitet, IC 741 op-amp har blivit en häftklammer i otaliga elektroniska projekt på grund av dess kompaktform och pålitligprestanda.Från enkel signalförstärkning till komplexa matematiska funktioner undersöker denna guide rollen och bidragen från IC 741 op-amp för att främja elektroniska applikationer och förbättra kretsdesign.

Katalog

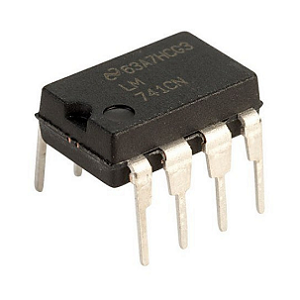

Vad är IC 741 operationell förstärkare?

IC 741 operationell förstärkare är känd för sin anpassningsbarhet och kompakt design och spelar en roll i en mängd elektroniska applikationer.Vanligtvis inneslutna i en 8-stiftskonfiguration, centrerar IC-operationerna runt specifika stift, särskilt stift 2 (inverterande ingång), 3 (icke-inverterande ingång) och 6 (utgångsspänning).Op-amp's design representeras av en triangel, en symbol för de tre huvudstadierna som utgör kärnan i dess arkitektur: det differentiella inmatningssteget, ett mellanliggande förstärkningssteg och ett push-pull-utgångssteg.I 741-serien op-amp innehåller differentiellt inmatningssteg intrikat matchade par FET: er eller bipolära transistorer.Denna noggranna matchande minskar offsetspänningen samtidigt som den ger hög ingångsmotstånd, vilket stärker tillförlitligheten för signalförstärkning.Sådan teknisk parning behövs för att uppnå ett lågt brusgolv, en kvalitet som förbättrar prestandan i känsliga ljud- och signalbehandlingsuppgifter.

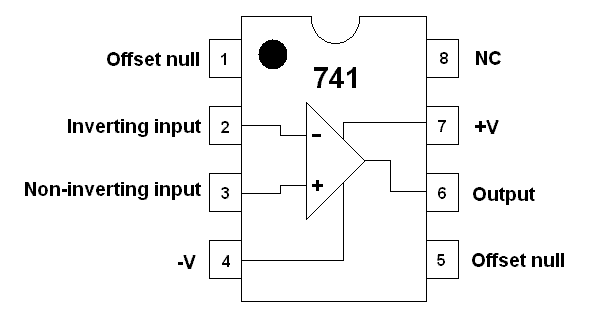

IC 741 op-amp pin-konfiguration

Pin No.	Stiftnamn	Beskrivning
1	Offset noll	Används för att justera offsetspänningen.
2	Invertera ingång (-)	Ingångsterminal där signalen är inverterad.
3	Icke-inverterande ingång (+)	Ingångsterminal där signalen inte är inverterad.
4	Negativ spänningsförsörjning (V-)	Ger negativ spänningsförsörjning (VCC).
5	Offset noll	Används för att justera offsetspänningen.
6	Produktion	Utgångsterminal för spänningen.
7	Positiv spänningsförsörjning (+VCC)	Ger positiv spänningsförsörjning.
8	Inte ansluten (NC)	Denna stift har ingen anslutning.

IC 741 op-amp-förstärkning

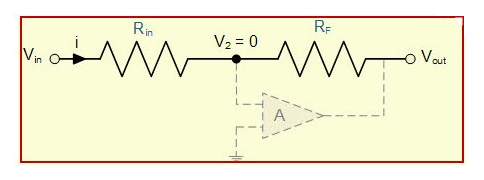

Invertera förstärkare

Den inverterande förstärkaren är spännande på grund av dess arrangemang, där stift 2 tar emot ingången, och stift 6 matar ut signalen, om än i omvänd fas.En positiv ingångsspänning leder naturligtvis till en negativ utgång, ett fascinerande samspel av elektriska principer.Vinsten uttryckt som

har en viss lockelse för dem som behöver kontroll och precision.Tänk på detta: RF ställs in på 1000 kΩ och R1 vid 100 kΩ, vilket ger en vinst på -10.En initial 1,5V -ingångs förändras till en -15V -utgång, en prestation i fasskift och amplifieringskontroll.Denna konfiguration finner fördel i scenarier som ljudbehandling och sensorsignaljustering, där noggrann omvandling av signaler är en viktig del av processen.

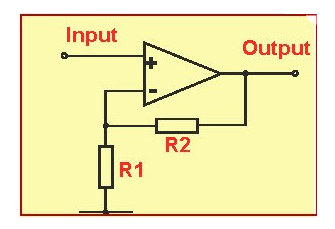

Icke-inverterande förstärkare

Denna konfiguration målar ett kontrasterande porträtt: obefläckad amplifiering utan att förändra fasen.Här gynnar ingången stift 3, medan stift 6 troget speglar den i styrka.Vinsten, ges av

Låt dig säkert förutsäga resultat, till exempel med RF vid 50 kΩ och R1 vid 10 kΩ, vilket ger en förstärkning på 6. En ödmjuk 1V -ingång manifesteras som en robust 6V -utgång.Ofta uppmanas i roller så varierade som buffertförstärkare inom instrumentering, denna design ger oöverträffad stabilitet och tydlighet.Det lyser i känslig som biomedicinska enheter med hög precision och komplicerade kommunikationssystem, där att bevara essensen av en signal med integritet och pålitlighet är en väg till framgång.

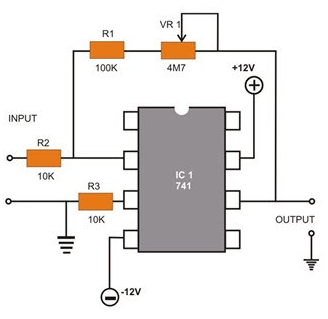

Kretsdiagram över IC 741 op-amp

IC 741 operationell förstärkare spelar en roll i en mängd praktiska kretsar och utvidgar sina talanger till områden som signalkonditionering och aritmetiska operationer.Det förbättrar exakta analoga kretsar och bidrar till hanteringen av olika signaler med en finess som uppskattas för att söka prestanda och tillförlitlighet.

IC 741 Op-amp Circuit Diagram

IC 741 op-amp-specifikationer

Typ	Parameter
Ingångsutdelningsspänning	Vanligtvis ± 2 mV, maximalt ± 6 mV
Inmatningskostnadsström	Vanligtvis ± 20 NA, maximalt ± 200 NA
Inmatningspänningsström	Vanligtvis ± 80 NA, maximalt ± 500 NA
Differentiell ingångsmotstånd	2 MΩ till 10 MΩ
Ingångskapacitans	1,4 pf
Offsetspänningsjusteringsintervall	± 10 mV med extern potentiometer
Ingångsspänning	± 13 V med ± 15 V -tillförsel
CMRR (Common Mode avstötningsförhållande)	Vanligtvis 90 dB, minst 70 dB
SVRR (leverans av avslag på spänningsspänning)	Vanligtvis 96 dB, minst 70 dB
Energiförbrukning	Vanligtvis 85 MW vid ± 15 V -tillförsel
Kortvarigt svar	0,3 μs för 5 V -stegförändring i utgången
Slew Rate (SR)	0,5 V/μs

IC 741 op-amp-funktioner

Hög ingångsimpedans

Över 100 kΩ, vilket minskar risken för lastningseffekter på signalkällor.

Säkerställer smidig integration med en mängd olika kretsar utan signalförlust.

Låg utgångsimpedans

Vanligtvis under 100 Ω, vilket möjliggör effektiv kraftleverans till anslutna laster.

Förhindrar signalreflektionsproblem och upprätthåller kretsstabilitet under olika belastningsförhållanden.

Brett frekvensområde

Fungerar från 0 Hz till 1 MHz, vilket gör den lämplig för DC, ljud och måttliga RF -applikationer.Tillförlitlig för både låg- och högfrekvenssignalbehandling.

Lågförskjutningsspänning

Minimerar utgångsfel på grund av ingångsförskjutning, vilket förbättrar noggrannheten i precisionsapplikationer.Minskar behovet av ytterligare kalibrerings- eller korrigeringskretsar.

Högspänningsförstärkning

Vinsten på upp till 200 000 möjliggör förstärkning av svaga signaler, idealisk för sensorer och givare.Stöder applikationer som kräver hög signalintegritet.

Mångsidig och pålitlig

Pålitlig prestanda mellan utbildnings-, konsument- och industriella elektronikprojekt.Enkel men robust design gör det till en häftklammer i analog kretskonstruktion.

Applikationer av IC 741 op-amp

Mångsidiga byggstenar för kretsdesign

IC 741 op-ampar är utmärkta i otaliga elektroniska tillämpningar på grund av deras flexibilitet och tillförlitlighet.De används ofta för att designa aktiva filter, strömkonverterare med ström till spänningar, analoga till digitala omvandlare, spänningsföljare och summera förstärkare.De spelar en roll i prov- och hållkretsar, variabla frekvensoscillatorer och rippelreglerade strömförsörjningar, vilket gör att de används i ljudbehandling och precisionsanordningar.

Ljudbehandling och miljöövervakning

IC 741 op-amp används i ljudblandare, vilket säkerställer signalens tydlighet vid blandningskonsoler.Det stöder också miljösystem, såsom automatiska ljusomkopplare och DC -spänningsindikatorer.Andra förlitar sig på dess stabilitet och precision för uppgifter som kräver signalnoggrannhet, till exempel i rumstermometrar och ljudkänsliga buglyssningsapparater.

Kommunikation och signalbehandling

För applikationer som mikrofonförstärkare minimerar IC 741 distorsion och hanterar brus och levererar tydlig ljudkvalitet.Den driver också spänning-till-frekvensomvandlare i frekvensmodulering och signalbehandling.
