GAL20V8B-15LJN: Funktioner, pinout, applikationer och programmeringsguide

GAL20V8B-15LJN är en framstående enhet utformad för många digitala uppgifter.Den här guiden tittar noga på vad GAL20V8B-15LJN kan göra och fokuserar på dess flexibilitet och starka prestanda över olika användningsområden från att kontrollera maskiner till att driva vardagliga prylar.Vi täcker dess huvudfunktioner, hur den är inställd och hur man programmerar den och erbjuder en tydlig vy för alla som vill använda avancerade logiklösningar i sina projekt.

Katalog

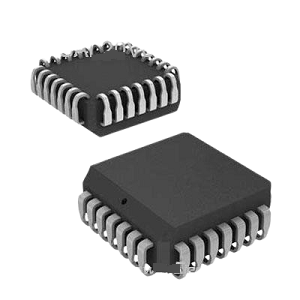

GAL20V8B-15LJN Beskrivning

De GAL20V8B-15LJN Från Lattice Semiconductor är en framstående i Gal® 20V8-enhetsfamiljen, känd för sin effektivitet och höghastighetsdrift.Denna modell är designad med E2CMOS -teknik, som firas för låg effektförbrukning samtidigt som hög prestanda bibehålls.GAL20V8B-15B-15LJN är, som är mångsidig för ett brett spektrum av programmerbara logiska applikationer, som är användbar i digitala logiska applikationer som adressavkodning, och är mångsidig och lämplig för ett brett spektrum av programmerbara logiska applikationer.GAL20V8B-15LJN inkluderar en konfiguration av 8 makroceller, en maximal driftsfrekvens på 62,5 MHz och en förökningsfördröjning på endast 15 nanosekunder, vilket säkerställer snabb och tillförlitlig prestanda.Den fungerar på en standard 5V-strömförsörjning och finns i ett 28-stifts PLCC (plastledt chipbärare).

Om du letar efter en pålitlig och effektiv programmerbar logiklösning är GAL20V8B-15LJN ett utmärkt val.Det är byggt för att leverera stark prestanda, vilket gör det till ett smart alternativ för företag som syftar till att uppgradera sin teknik.Om du överväger en bulkorder är detta ett perfekt tillfälle att optimera dina applikationer och få ut det mesta av din infrastruktur.

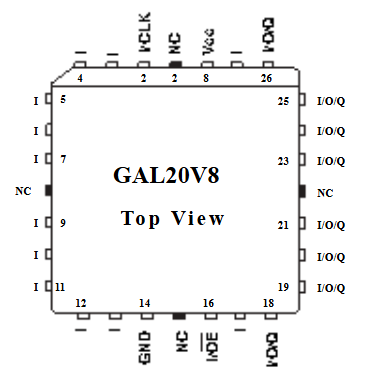

GAL20V8B-15LJN PIN-konfiguration

De GAL20V8B-15LJN är en Generic Array Logic (Gal) Enhet, en programmerbar logikenhet som används i olika digitala logiska applikationer.De stiftkonfiguration följer en Standard 24-stifts dubbla in-line-paket (DIP) -layout, med ingångar, utgångar och kontrollstift tydligt definierade.

På vänster sida Av diagrammet (stift 1-12) ser vi främst ingång (i) stift som gör det möjligt för enheten att ta emot signaler från externa kretsar.Stift 1 och flera andra stift (5, 7, 9 och 11) betecknas som ingångar (i).Stift 6 och 22 är märkt NC (ingen anslutning), vilket innebär att de inte är elektriskt anslutna till de inre kretsarna.GND -stiftet (mark) är placerat vid stift 12 och fungerar som referensspänning för enheten.

På höger sida (stift 13-24), vi har ingångs-/utgång (I/O) -stift, som är konfigurerbara som antingen ingångar eller utgångar beroende på den programmerade logiken.Dessa I/O -stift (18, 19, 21, 23, 25 och 26) ger flexibel anslutning.Läge -stiftet (stift 15) för att definiera enhetens driftsläge och VCC (strömförsörjning) -stiftet vid stift 24 ger den nödvändiga spänningen för korrekt drift.

Vid bästa Av enheten finns det ytterligare styrsignaler, inklusive MCLK (Master Clock, Pin 2) och ytterligare NC -stift.Pinouten för GAL20V8B möjliggör effektiv digital logikdesign, vilket gör den till en allmänt använt komponent i programmerbara logikkretsar.

GAL20V8B-15LJN CAD-modeller

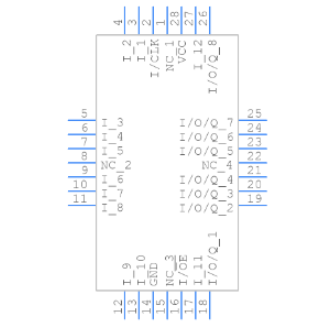

GAL20V8B-15LJN-symbol

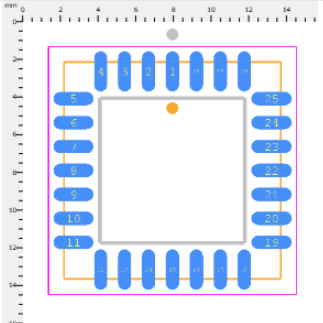

GAL20V8B-15LJN FODPRINT

GAL20V8B-15LJN-funktioner

• Förökningsfördröjning: GAL20V8B-15LJN har en maximal förökningsfördröjning på 15 nanosekunder, vilket innebär att den kan hantera snabba signalövergångar och fungera effektivt i tidskänsliga applikationer.

• Driftsfrekvens: Det stöder en maximal driftsfrekvens på 62,5 MHz, vilket underlättar snabb bearbetning och lyhördhet i komplexa digitala logikkretsar.

• Låg effektförbrukning: Enheten använder E2CMOS -teknik, en variant av CMO: er som betonar energieffektivitet.Denna teknik säkerställer att GAL20V8B-15LJN konsumerar mindre kraft, vilket gör den idealisk för applikationer där effekteffektivitet behövs utan att offra prestanda.

• Omprogrammerbar E2 -cellteknologi: GAL20V8B-15LJN är utrustad med elektriskt raderbara celler, vilket möjliggör omprogrammering och uppdatering av logiska funktioner vid behov.Den här funktionen ger utmärkt flexibilitet och anpassningsförmåga när det gäller att ändra hårdvarimiljöer eller systemuppdateringar.

• Mångsidig utgångslogik Makroceller: Det innehåller 8 utgångslogikmakroceller som kan programmeras individuellt för olika logikfunktioner, vilket gör det möjligt att skräddarsy enheten efter specifika behov.Dessa makroceller stöder konfigurerbar utgångspolaritet och kan emulera funktionaliteten för 24-stifts PAL-enheter, vilket gör GAL20V8B-15LJN till ett mångsidigt val för en rad digitala applikationer.

• Förbättrad testbarhet: Enheten har förbelastning och startfunktioner för alla register, vilket säkerställer 100% funktionell testbarhet.Denna aspekt är utmärkt för att upprätthålla tillförlitlighet och förutsägbarhet i operativa miljöer, särskilt där systemintegritet och prestanda är viktiga.

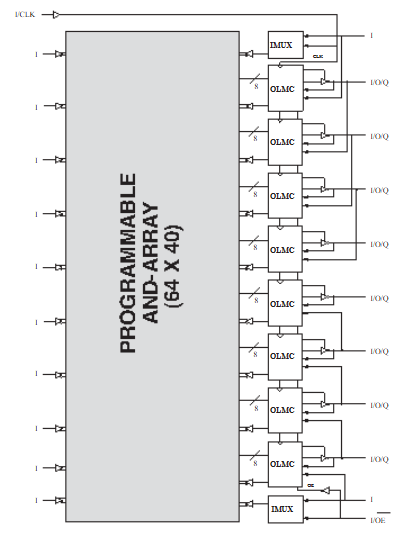

GAL20V8B-15LJN BLOCK DIAGRAM

GAL20V8B-15LJN är en generisk array-logik (GAL) -enhet som består av en programmerbar och array (64 x 40), vilket möjliggör flexibel logikimplementering.Blockdiagrammet visar det programmerbara och array, som fungerar som den primära logikmotorn där ingångar och återkopplingssignaler logiskt kombineras.Denna programmerbara matris gör det möjligt att konfigurera en mängd olika kombinations- och sekventiella logiska funktioner, vilket erbjuder flexibilitet i digital kretsdesign.

På höger sida av diagrammet är OLMC (utgångslogikmakroceller) synliga, var och en ansluten till och-array-utgångarna.Dessa makroceller definierar utgångsstiftens beteende, oavsett om de fungerar som kombinationslogik eller sekventiell logik med flip-flop-lagring.Dessutom möjliggör IMUX -enheterna (ingångsmultiplexer) intern signalruttning, vilket ytterligare förbättrar enhetens programmerbarhet.I/OQ (ingångs-/utgångsstift) representerar gränssnittet mellan enheten och externa kretsar, vilket möjliggör dubbelriktad kommunikation beroende på den konfigurerade logiken.

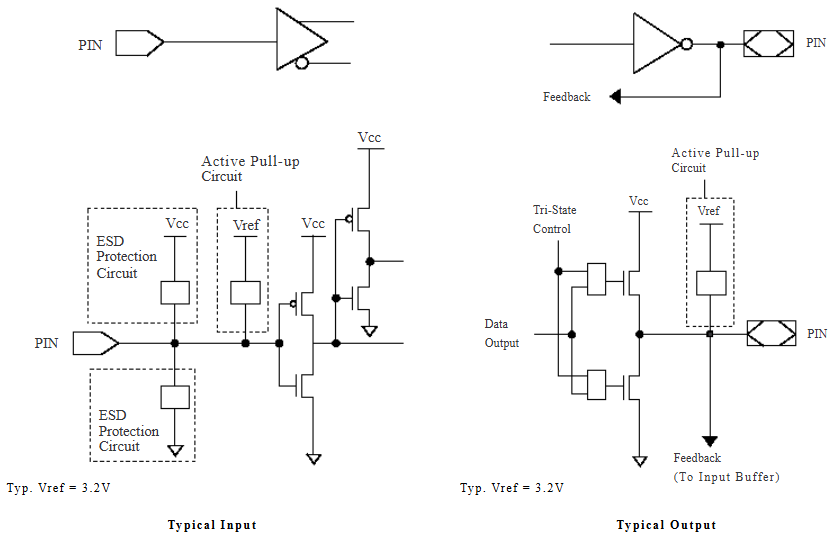

Input/Output Equivalent Schematics

GAL20V8B-15LJN-ingångs-/utgångsekvivalent scheman illustrerar de interna elektriska egenskaperna hos enhetens ingångs- och utgångsstift.Dessa scheman belyser hur den programmerbara logikanordningen (PLD) hanterar signaler genom skyddskretsar, aktiva pull-ups och tri-state-kontrollmekanismer, vilket säkerställer tillförlitlig drift i digitala kretsar.

De Typisk ingång Schematisk visar strukturen för en ingångsstift, som inkluderar ESD (elektrostatiska urladdning) skyddskretsar för att förhindra skador från övergående spänningsspikar.Den aktiva pull-up-kretsen säkerställer att stiftet upprätthåller en definierad logiknivå när ingen extern signal driver den, vilket förhindrar flytande tillstånd som kan orsaka oförutsägbart beteende.Referensspänningen (VREF = 3.2V) spelar en roll för att ställa in tröskeln för att upptäcka logik höga eller låga tillstånd.

De Typisk utgång Schematisk illustrerar utgångsstrukturen, som inkluderar ett push-pull-transistorpar som möjliggör starka drivfunktioner för både höga och låga logiktillstånd.En tri-state-kontrollfunktion gör det möjligt för utgångsstiftet att ange ett högtimpedansläge för busorienterade mönster där flera enheter delar samma anslutning.Feedbackvägen ger en intern anslutning tillbaka till logikuppsättningen, vilket gör att enheten kan övervaka eller synkronisera utgångstillståndet med andra logikfunktioner.En aktiv pull-up-krets säkerställer tillförlitliga spänningsnivåer vid behov.

GAL20V8B-15LJN är designad för höghastighets, lågkraft programmerbara logiska applikationer, med robust ingångsskydd, flexibla utgångskonfigurationer och programmerbara återkopplingsvägar.Detta gör det lämpligt för komplexa digitala mönster som kräver tillförlitlig signalintegritet och konfigurerbara logikoperationer.

GAL20V8B-15LJN-specifikationer

Typ	Parameter
Tillverkare	Gitter Semiconductor Corporation
Serie	Gal20v8b
Förpackning	Rör
Delstatus	Föråldrad
Programmerbar typ	EE PLD
Underkategori	Programmerbar logik ICS
Antal makroceller	8
Maximal driftsfrekvens	62,5 MHz
Förökningsfördröjning - Max	15 ns
Driftsförsörjningsspänning	5 v
Driftsström	90 mA
Matningsspänning - min	4,75 v
Leveransspänning - max	5.25 v
Lägsta driftstemperatur	0 ° C
Maximal driftstemperatur	+75 ° C
Monteringstyp	Ytfäste
Förpackning / fodral	28-LCC (J-Lead)
Leverantörspaket	28-PLCC (11.51x11.51)
Basproduktnummer	Gal20v8
Höjd	3,68 mm
Längd	11,5 mm
Bredd	11,5 mm
Enhetsvikt	0,041719 oz

GAL20V8B-15LJN-applikationer

Inbäddade system

GAL20V8B-15LJN används ofta i inbäddade system där anpassad logik är behov av specifika kontrollfunktioner.Dess programmerbara natur gör det möjligt att skräddarsy enheten för olika iterativa processer, vilket förbättrar funktionaliteten och integrationen med andra systemkomponenter.

Digitala kontrollsystem

I digitala kontrollsystem används denna PLD för att implementera komplex logik för att kontrollera motorer, gränssnitt med sensorer och bearbetningssignaler.Dess förmåga att hantera detaljerad kontrolllogik gör den idealisk för applikationer som kräver exakt operativ kontroll och lyhördhet.

Kommunikationsgränssnitt

Enheten utmärker sig för att hantera kommunikationsprotokoll, kodning och avkodning av data och kontrollera tillståndsmaskiner.Den anpassar sig sömlöst till olika kommunikationsstandarder, vilket gör det till ett mångsidigt val för telekommunikation och nätverksenheter.

Test- och mätutrustning

För test- och mätapplikationer tillhandahåller GAL20V8B-15LJN anpassade databehandlingsfunktioner, signalrutning och kontrolllogik.Det möjliggör utveckling av skräddarsydda mätlösningar som kräver specifik datahantering och kontrollfunktioner.

Fordonselektronik

Inom bilsektorn sticker denna PLD ut på grund av dess robusta design och utmärkta elektrostatiska urladdningsskydd (ESD).Dessa funktioner säkerställer tillförlitlig drift under de krävande förhållandena som är typiska i bilmiljöer.

Industriella automatisering och kontrollsystem

GAL20V8B-15LJN är avgörande för industriell automatisering, vilket ger den logik som krävs för att kontrollera komplexa industriella processer och maskiner.Det möjliggör automatisering av uppgifter och integration av kontrollsystem och därigenom ökar effektiviteten och tillförlitligheten vid tillverkningsverksamheten.

Konsumentelektronik

I konsumentelektronik används enheten för att förbättra funktionaliteten hos hushålls- och personliga enheter genom effektiva logiklösningar.Dess förmåga att utföra flera logiska funktioner ekonomiskt gör det till ett populärt val för tillverkare av konsumentprodukt.

Anpassade tillståndsmaskiner

PLD är idealisk för att utforma anpassade tillståndsmaskiner i digitala kretsar, vilket förbättrar effektiviteten i kontrolllogik och operativ sekvensering.Denna applikation är bra i scenarier där specifika operativa beteenden behövs för att hantera komplexa logiska uppgifter effektivt.

GAL20V8B-15LJN-programmering

Programmering av GAL20V8B-15LJN, en mångsidig logikanordning från Lattice Semiconductor, kan effektivt åstadkommas i några viktiga steg, vilket utnyttjar en kompatibel logikprogrammerare.Ursprungligen är din uppgift att designa den logikkrets du planerar att implementera.Detta uppnås genom att använda ett hårdvarubeskrivningsspråk (HDL), där CUPL är ett populärt val på grund av dess enkelhet, lämpad för GAL -enheter.När din logikdesign har angetts innebär nästa steg att sammanställa denna design i en JEDEC (.jed) -fil med programvara som Wincupl.Den här filen innehåller den nödvändiga konfigurationen, känd som en säkringskarta, för programmering av gal.

Den faktiska programmeringen av GAL20V8B-15LJN kräver en gitter-halvledare godkänd logikprogrammerare, varvid TL866 är en vanligt förekommande modell på grund av dess tillförlitlighet och användarvänlighet.Detta steg handlar om att ansluta GAL20V8B-15LJN till programmeraren enligt de angivna instruktionerna, ladda JEDEC-filen i programmeringsprogramvaran och initiera programmeringscykeln.Denna cykel innehåller en automatisk radering av alla tidigare konfigurationer innan du programmerar den nya logiken i enheten.Slutligen är ett viktigt steg att verifiera den programmerade enheten genom att testa den i den avsedda kretsen för att säkerställa att den fungerar korrekt och slutför integrationsprocessen med dina specifika applikationskrav.

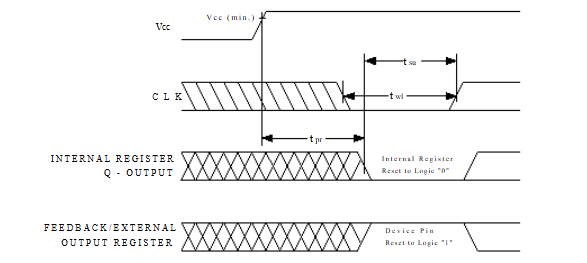

GAL20V8B-15LJN Power-Up-återställning

Power-up-återställningskretsen i GAL20V8B-15LJN säkerställer att alla interna register initialiseras till ett känt tillstånd under systemstart.När kraften appliceras måste VCC -spänningen stiga monotoniskt utan fluktuationer för att förhindra ojämnt beteende.När VCC når sin minsta nödvändiga nivå kommer de interna registerna att återställas inom en maximal fördröjning på 1 μs (TPR) och ställa in alla Q -utgångar till logik 0. Om de registrerade utgångsstiften är aktiverade, kommer de att standard till logik 1, oavsett deras programmeradepolaritet.Detta garanterar en förutsägbar initialisering, vilket förenklar utformningen av tillståndsmaskiner och sekventiella logiska kretsar.

För att säkerställa en giltig återställning måste klockingången (CLK) hållas på en statisk TTL-nivå under power-up.Enheten ska inte klockas förrän alla inställningar för inmatnings- och återkopplingsväg uppfylls, som visas i diagrammet.Klockan måste uppfylla kraven på minsta pulsbredd innan normal drift påbörjas.Genom att bibehålla dessa förhållanden säkerställer power-up-återställningsmekanismen att logikanordningen startar i ett stabilt och väl definierat tillstånd, vilket förhindrar oavsiktliga övergångar eller metastabilitetsproblem i digitala kretsar.

GAL20V8B-15LJN Liknande delar

• GAL20V8B-15LPN

• GAL20V8B-15QP

• GAL20V8B-15QJ

GAL20V8B-15LJN-fördelar

Förbättrad designflexibilitet

GAL20V8B-15LJN är designad med en mångsidig arkitektur som gör att utgångslogikmakrocellerna (OLMC) kan vara användarkonfigurerade.Denna flexibilitet stöder ett brett utbud av applikationer och anpassningar, vilket gör det möjligt att optimera logikenheten för specifika uppgifter och funktioner utan de begränsningar som är förknippade med mindre flexibla mönster.

Minskad strömförbrukning

Genom att använda Ultramos® Advanced CMOS-teknik minskar GAL20V8B-15LJN kraftförbrukning med 50% till 75% jämfört med traditionella bipolära logikanordningar.Detta gör det till ett miljövänligt alternativ som också minimerar termisk utgång och förbättrar enhetens livslängd.Typiska tillförselströmmar är väsentligt lägre, med 75 mA för standardversioner med låg effekt och till och med lägre vid 45 mA för kvartkraftsversioner, vilket säkerställer energieffektivitet i miljöer med hög efterfrågan.

Robust ESD -skydd

Denna anordning innehåller starka elektrostatiska urladdningsmekanismer för att upprätthålla operativ stabilitet och tillförlitlighet i miljöer som är benägna att statisk urladdning.Sådant skydd är bra i branscher som bil- och industriell automatisering, där elektroniska komponenter kan underkastas rigorösa förhållanden och där ESD annars kan leda till enhetsfel eller ojämnt beteende.

GAL20V8B-15LJN-tillverkare

Lattice Semiconductor Corporation är en global ledare inom smarta anslutningslösningar.Litter, som är känd för sina lågeffektprogrammerbara logikenheter, riktar sig främst till konsument-, kommunikations- och industrimarknaderna.Företagets innovativa produktsortiment inkluderar FPGA: er (fältprogrammerbara grindmatriser), CPLD (komplexa programmerbara logikenheter) och krafthanteringsenheter, som är integrerade i smarta applikationer som kräver snabba svar.Gitterhalvledaren differentierar sig på den konkurrerande teknikmarknaden med sitt fokus på lågmakt, små storlekar och högpresterande lösningar.Dessa attribut gör sina produkter idealiska för att möjliggöra teknik inom områden som nätverksinfrastruktur, kantberäkning och smarta IoT -enheter.Gitter har byggt ett rykte för att leverera anpassade lösningar som uppfyller specifika behov, med stöd av omfattande mjukvaruverktyg och utvecklingsmiljöer som effektiviserar produktdesign och distribution.

Slutsats

GAL20V8B-15LJN från Lattice Semiconductor är en förstklassig enhet som uppfyller de krävande behoven hos moderna digitala system med dess snabba prestanda, energibesparande design och mångsidiga programmeringsalternativ.Den här enheten är byggd för att hantera komplexa utmaningar i ett brett spektrum av inställningar, från stora industriella system till personlig elektronik, vilket gör det till ett fast val för att bygga avancerade digitala lösningar.Den här guiden har förklarat de tekniska detaljerna och fördelarna med GAL20V8B-15LJN, liksom hur den kan användas inom olika områden, vilket visar dess betydelse för att förbättra digitala inställningar överallt.
