Grå kod: Hur det fungerar och varför det betyder något?

Grå kod, ett unikt binärt kodningssystem, spelar en viktig roll i digital teknik genom att säkerställa sömlösa övergångar mellan stater.Till skillnad från traditionella binära koder förändrar grå kod bara en bit åt gången, vilket minskar fel under tillståndsförändringar i digitala kretsar.Den här egenskapen har gjort det nödvändigt i applikationer som sträcker sig från felkorrigering och digital kommunikation till positionskodning i roterande kodare.I den här artikeln gräver vi in ​​i de nominella underlagen, historiska utvecklingen och praktiska tillämpningar av den grå koden.Genom att utforska dess betydelse i faktiska scenarier och de metoder som används för dess generation strävar vi efter att avslöja de grundläggande principerna som gör grå kod till en hörnsten i moderna digitala system.

Katalog

Översikt över grå kod

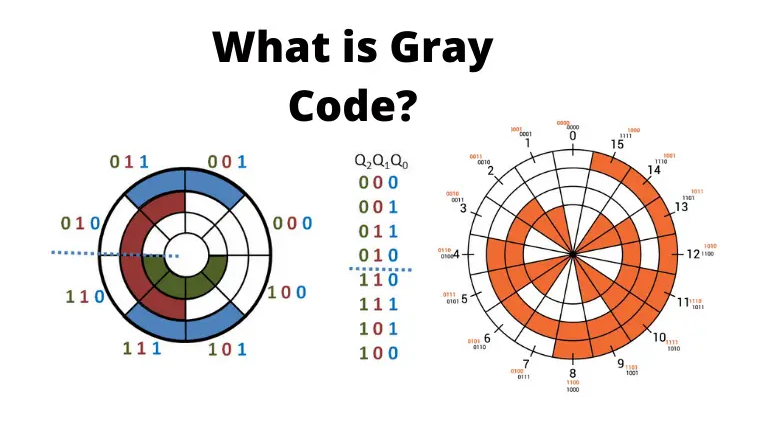

Grå kod är ett förfinat binärt kodningssystem som kännetecknas av den spännande egenskapen som intilliggande koder skiljer sig åt med endast en enda binärsiffra.Denna distinkta funktion möjliggör en smidig övergång mellan maximala och minimivärden med en ensam bitförändring när som helst.Som ett resultat kallas det ofta cyklisk kod eller reflekterande kod.I samband med digitala system är vikten av exakta kodövergångar djup.Till exempel, när du använder den konventionella 8421 binära koden, växlar från 0111 till 1000 uppmaningar till alla fyra bitar att ändra på en gång, vilket kan leda till tillfälliga felaktiga tillstånd inom kretsar.Omvänt mildrar grå kod effektivt dessa problem genom att säkerställa att endast en bit ändras åt gången och därmed avsevärt minskar risken för kretsfel.

Komplexiteten i grå kod går utöver dess ultimata definition;Det fungerar som ett livligt instrument i olika applikationer, till exempel:

• Felkorrigering

• Digital kommunikation

• Positionskodning i roterande kodare

Dess implementering kan observeras i vardagsscenarier, till exempel utvecklingen av elastiska kommunikationsprotokoll, där minimering av risken för felaktig tolkning under signalöverföring har stor betydelse.

Funktioner i grå kod

Särdrag	Beskrivning
Tillförlitlighetskodning	Grå kod minimerar fel genom att bara ändra en bit Under övergångar mellan angränsande värden, minska logisk förvirring och Nuvarande spikar i digitala kretsar jämfört med naturlig binär kod.
Felminimering	Till skillnad från naturlig binär kod, där alla bitar kan förändras (t.ex. från decimal 3 till 4) involverar grå kodövergångar endast en bit ändra, minska risken för anmärkningsvärda fel under vinkeln Förskjutning-till-digital omvandlingar.
Absolut kodningsmetod	Grå kod använder en absolut kodningsmetod och säkerställer tillförlitlighet och minska möjligheten till anmärkningsvärda fel i slumpmässiga data hämtning.
Enstegs- och cykliska egenskaper	Grey Code's Single-steg-funktion säkerställer bara en bit ändringar mellan på varandra följande koder.Dess cykliska natur stöder sömlös övergångar, förbättring av noggrannhet och tillförlitlighet.
Självkomplementära och reflekterande funktioner	Den reflekterande och självkomplementära naturen förenklar negationoperationer och säkerställer konsistens under kodning och avkodning.
Variabel viktkod	Varje grå kodbit har ingen fast vikt, vilket gör Jämförelse av direkt storlek eller aritmetiska operationer svårt.Konvertering till Naturlig binär kod behövs för ytterligare bearbetning.
Kvasi-vikt	Grå kodens vikt definieras som 2jag−1 (med den lägsta bit i = 1), vilket gör det lämpligt för specifika applikationer som kräver unikt kodning.
Paritetskonsistens	Pariteten i decimalekvivalenten med grå kodmatchningar pariteten i räkningen av 1s i kodordet, säkerställa konsistens i paritetskontroller.

Avancerad timingstoppur

Decimal	4-bitars naturlig binär kod	4-siffrig typisk grå kod	Decimal tre grå kod	Decimal tom sex grå kod	Decimalhopp sex grå kod	Stegkod
0	0	0	10	0	0	0
1	1	1	110	1	1	1
2	10	11	111	11	11	11
3	11	10	101	10	10	111
4	100	110	100	110	110	1111
5	101	111	1100	1110	111	11111
6	110	101	1101	1110	101	11110
7	111	100	1111	1011	100	11100
8	1000	1100	1110	1001	1100	11000
9	1001	1101	1010	1000	10000	10000
10	1010	1111	-----	-----	-----	-----
11	1011	1110	-----	-----	-----	-----
12	1100	1010	-----	-----	-----	-----
13	1101	1011	-----	-----	-----	-----
14	1110	1001	-----	-----	-----	-----
15	1111	1000	-----	-----	-----	-----

Utvecklingshistorik för grå kod

Aspekt	Information
Första konceptet	Introducerades av Jean-Maurice Baudot 1880 som en variant av Grå kod.
Formell introduktion	Föreslagen av Frank Gray på Bell Labs på 1940 -talet.
Ändamål	För att minska fel i signalöverföring, särskilt i Pulse Code Modulation (PCM) -system.
Patentuppgifter	Arkiverad av Frank Gray 1947 och beviljades 1953 under Titel "Pulse Code Communication."
Nyckelutveckling	Grå kod blev väsentlig för analog-till-digital konvertering, markering av en betydande milstolpe inom digital teknik.
Tidig adoption	George Stibitz använde grå kod 1941 för att utveckla en 8-element grå kodräknare för att förenkla digital kretsdesign och Minimera fel under tillståndsövergångar.
Historisk sammanhang	Framkom under mitten av 1900-talet, en snabb period tekniska framsteg och hög efterfrågan på tillförlitlig kommunikation system.
Betydelse	Grå kod överbryggade teoretiska framsteg med praktiska applikationer, säkerställa exakt dataöverföring i den växande digitala landskap.

Konverteringsmetod för grå kod

Skapandet av grå kod använder en rekursiv teknik som drar nytta av dess reflekterande egenskaper.Detta tillvägagångssätt visar inte bara sofistikeringen av grå kod utan avslöjar också dess omfattande användningsområden i fält som digital kretsdesign och felkorrigering, där precision är djupt värderad.

Rekursiv produktionsprocess

Resan börjar med bildandet av de första 2-kodorden i (n+1) -bitgrå kod.Dessa kodord är utformade för att spegla den n-bitgrå koden, varvid varje kod som förordnades med ett 0. Detta första steg lägger ut en tydlig och metodisk struktur för att expandera vid befintliga sekvenser.Den reflekterande kvaliteten på grå kod sticker ut betydligt.De efterföljande 2-kodorden består av den n-bitgrå koden som presenteras i omvänd ordning, var och en förinställda med 1. Denna symmetri effektiviserar inte bara genereringsprocessen utan stärker också pålitligheten för kodövergångar, vilket minskar chansen för fel under bitförändringar.Sådana egenskaper har hittat omfattande tillämpning inom områden som roterande kodare och digitala kommunikationssystem, där brådskan för att minimera fel resonerar djupt.

Effektiv sekvensgenerering

Den organiserade karaktären av denna rekursiva metod främjar effektiv generation av grå kodsekvenser.Genom att utnyttja de inre egenskaperna hos grå kod minskar tillvägagångssättet beräkningskomplexitet.Denna effektivitet visar sig mestadels fördelaktig i faktiska system, där efterfrågan på hastighet och noggrannhet ofta sammanflätas med prestandatrycket.

Applikationer av grå kod

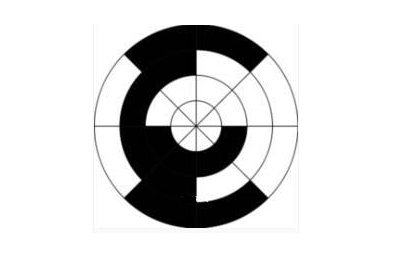

Grå kod hittar sin plats i många applikationer över olika fält, mestadels i vinkelsensorer, maskinverktyg och bilbromssystem.I dessa sammanhang har sensorer i uppdrag att överföra exakta mekaniska positioner, som behövs för att säkerställa både säkerhet och prestanda.Till exempel kan en kodningsdisk vara utrustad med kontakter som producerar en 3-bitars binär kod som speglar diskens rotation.Diskens mörkare sektorer motsvarar en logik 1 -signal, medan de lättare sektorerna indikerar logik 0. Att använda grå kod för dessa sektorer garanterar att endast en enda bit ändras med varje successiv kod.Denna egenskap är mestadels värdefull eftersom den mildrar potentiella fel som härrör från tillverkning av avvikelser och därmed stärker sensors tillförlitlighet.

Grå kod bidrar också avsevärt till förenklingen av logikfunktioner via Karnaugh -kartor.Denna förenkling hjälper inte bara till utformningen av digitala kretsar utan hjälper också till att effektivisera komplexiteten och förbättra den totala effektiviteten.Dessutom sträcker sig grå kodens relevans till problemlösningssituationer, till exempel de nio serieproblemen, där tillståndsövergångar följer grå kodprinciper.Denna anslutning exemplifierar anpassningsförmågan för den grå koden utöver enkel numerisk representation;Det fungerar som ett första koncept i olika logiska och beräkningsutmaningar.

I samband med tornet i Hanoi -pusslet kan varje ring visa två tillstånd representerade av 0 och 1, tillsammans och bildar en cyklisk binär sekvens.Antalet statliga förändringar som krävs för att lösa detta pussel är i linje med decimalnumret 341, som är förknippat med den grå kodrepresentationen av 111111111. Detta förhållande belyser inte bara den matematiska sofistikeringen av grå kod utan också betonar dess praktiska betydelse i algoritmdesign och optimering.
