HDMI-modulatorer: Ultimat guide till High-Definition RF Signal Distribution

HDMI -modulatorer är ett smart verktyg i världen av ljud- och videoteknik.De ändrar HDMI-signaler från enheter som Blu-ray-spelare eller spelkonsoler till RF-signaler som kan resa genom koaxiella kablar.Detta gör det enkelt att skicka video och ljud av hög kvalitet till många TV-apparater på en gång utan att behöva ett gäng HDMI-kablar.Den här guiden förklarar hur HDMI -modulatorer fungerar, vad de gör och varför de är användbara på platser som hotell, butiker och stora hyreshus.

Katalog

Översikt över HDMI -modulatorer

En HDMI -modulator Konverterar HDMI-signaler till radiofrekvenssignaler (RF), vilket gör det möjligt att distribueras med högt definieringsinnehåll över traditionella koaxiella kabelsystem.Denna teknik är viktig i miljöer som hotell, detaljhandelsutrymmen och stora bostadskomplex där centraliserad innehållsleverans krävs.Genom att använda en HDMI-modulator kan video och ljud från enheter som Blu-ray-spelare, spelkonsoler och streamingboxar sändas till flera TV-apparater utan att behöva separata HDMI-kablar för varje skärm, effektivisera installation och sänka kostnaderna.

HDMI-modulatorer arbetar genom att kodande digitala HDMI-signaler, inklusive högupplöst video och flerkanalsljud, i RF-signaler som reser genom koaxiella kablar.Dessa modulerade signaler kan tas emot genom standard-tv-apparater, vilket gör att flera skärmar samtidigt kan visa samma högupplösta innehåll.Denna lösning är användbar där att köra enskilda HDMI -kablar inte är praktiskt, som på hotell med centraliserade sändningssystem.Avancerade funktioner som kanalkartläggning, fjärrhantering och kompatibilitet med digitala tuners förbättrar deras funktionalitet.Stödjande resolutioner upp till 1080p full HD, HDMI -modulatorer är idealiska för sportbarer, digital skyltning i köpcentra och utbildningsinstitutioner som kräver centraliserad mediefördelning.

Skillnad mellan modulering och kodning

Att förstå skillnaden mellan modulering och kodning behövs för att förstå hur HDMI -modulatorer fungerar.Kodning innebär att konvertera råa video- och ljudingångar till digitala transportströmmar (TS).Denna process komprimerar och formaterar HDMI, HD-SDI eller analoga signaler till en digital form som är lämplig för överföring eller lagring.Kodade strömmar kan sedan skickas över IP- eller ASI -nätverk (asynkrona seriegränssnitt), stödja applikationer som IPTV eller förbereda innehåll för ytterligare modulering.Däremot konverterar modulering dessa digitala transportströmmar till RF -signaler som reser genom koaxiella kablar.Detta gör att digitalt innehåll kan integreras i traditionella sändningssystem, vilket möjliggör alla standard-TV- eller set-top-rutor som är anslutna till det koaxiella nätverket att ta emot och visa innehållet.

Kodare och modulatorer skiljer sig åt i sina inmatnings- och utgångskonfigurationer. Kodare tar HDMI, HD-SDI eller analoga AV-ingångar och producerar digitala TS Utgångar, vanligtvis skickas via IP eller ASI.Modulatorer å andra sidan, Acceptera ASI- eller IP -ingångar och omvandla dem till RF -utgångar, underlätta innehållsfördelning över flera skärmar utan avstånd eller anslutningsbegränsningar.Genom att förstå dessa distinkta funktioner, du kan effektivt välja och konfigurera rätt audiovisuell utrustning För dina behov, säkerställa effektiv och skalbar leverans av innehåll system.

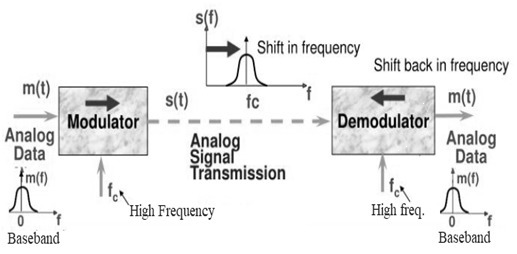

Figur 2. Frekvensdomänrepresentation av modulering och demodulering

Upplösningsfunktioner för RF -modulatorer

RF -modulatorer skickar ljud och video via befintliga koaxiella kablar, vilket gör det enkelt att dela innehåll på flera TV -apparater utan att lägga till nya ledningar.De arbetar med olika videoupplösningar, från Standard Definition (SD) till High Definition (HD) och till och med 4K, vilket påverkar hur tydlig bilden ser ut.Eftersom de stöder olika upplösningar är RF -modulatorer bra för hem, hotell, sportbarer och butiker.

Ultra HD 4K upplösningsstöd

Ett viktigt inslag i moderna RF -modulatorer är deras förmåga att stödja Ultra HD 4K -upplösning, som visar 3840 × 2160 pixlar.Detta är fyra gånger upplösningen av full HD, vilket resulterar i skarpare bilder, rikare färger och mer detaljerade bilder som är idealiska för dagens högupplösta skärmar.Dessa modulatorer kan också bearbeta olika 4K -bildhastigheter, inklusive 60p, 50p, 30p, 25p och 24p.Denna flexibilitet säkerställer smidig och realistisk rörelse, vilket är viktigt för snabbt innehåll som levande sport och spel.Att överföra 4K -innehåll över koaxiella kablar är användbart för centraliserad innehållsfördelning, vilket undviker behovet av kostsamma HDMI- eller nätverksuppgraderingar.Detta gör 4K RF-modulatorer perfekta för hotell, företagskontor, skolor och detaljhandelsutrymmen, där innehåll med hög upplösning måste nå flera skärmar effektivt.

Högupplöst stöd och mångsidighet

Moderna RF-modulatorer stöder en rad högupplösta resolutioner, inklusive 4K, 1080p och 720p, vilket gör dem anpassningsbara till olika visningsbehov.Full HD 1080p, med en upplösning på 1920 × 1080 pixlar, levererar tydlig och detaljerad video som är lämplig för de flesta kommersiella och hemliga användningsområden.Det stöder också olika ramfrekvenser, vilket gör det kompatibelt med sändningsstandarder över hela världen.HD 720p, med en upplösning på 1280 × 720 pixlar, använder mindre bandbredd samtidigt som den tillhandahåller god bildkvalitet, vilket gör det till ett smart val på platser där ultrahög upplösning inte är nödvändig eller där bandbredd är begränsad.RF -modulatorer arbetar också med sammanflätade format som 720 × 480_60i (NTSC) och 720 × 576_50i (PAL), vilket gör att de enkelt kan ansluta till både moderna och äldre sändningssystem.

Denna flexibilitet att välja mellan 4K, 1080p och 720p ställer in dina AV -system för att matcha budgeten, bandbredden och visningsbehovet.Det är användbart i miljöer med blandade skärmar, som stöder både de senaste 4K -skärmarna och äldre HD -modeller utan att behöva ny utrustning.Detta gör RF-modulatorer till ett mångsidigt och kostnadseffektivt val för hem, företag och offentliga utrymmen.

Förbättrad jämförelse med standarddefinitionsmodulatorer

Moderna RF -modulatorer ger en uppgradering jämfört med traditionella SD -modulatorer, som stöder lägre upplösningar som 720 × 576i eller 720 × 480i.Medan dessa resolutioner fungerar för grundläggande visning, saknar de den detalj och livlighet som behövs för dagens högkvalitativa skärmar.Däremot levererar HD- och UHD -modulatorer mycket överlägsen videokvalitet, med skarpare bilder, mer livliga färger och jämnare rörelse.Detta förbättrade visuella och ökar engagemanget, vilket gör HD- och UHD RF-modulatorer idealiska för digital skyltning med hög påverkan, dynamiska detaljhandelsskärmar och uppslukande utbildningsinnehåll.Denna förbättring av upplösning och bildkvalitet har gjort moderna RF -modulatorer till ett föredraget val för AV -installationer, vilket säkerställer exceptionella visningsupplevelser i ett brett spektrum av applikationer.

Funktioner i HDMI -modulatorn

Inmatnings- och utgångsgränssnitt

HDMI -modulatorer är kända för sina mångsidiga ingångs- och utgångsgränssnitt, vilket möjliggör sömlös anslutning med en mängd digitala enheter.De kan acceptera insatser från Blu-ray-spelare, spelkonsoler, strömningsenheter och datorer.Denna flexibilitet säkerställer att ljud- och videosignaler med hög definition tas emot och bearbetas exakt, vilket bevarar kvaliteten på det ursprungliga innehållet.De flesta HDMI -ingångar stöder upplösningar upp till 1080p vid 60Hz, medan avancerade modeller hanterar upp till 4K, vilket upprätthåller hög bandbredd och bildkvalitet.Denna kapacitet gör det möjligt att ansluta moderna högupplösta källor utan kompatibilitetsproblem.För utgång konverterar HDMI -modulatorer de bearbetade signalerna till RF -signaler som reser över koaxiella kablar.Dessa RF-signaler är kompatibla med flera digitala sändningsstandarder, inklusive DVB-T, DVB-C, ATSC och ISDB-T.Denna anpassningsförmåga gör att HDMI -modulatorer är lämpliga för internationellt bruk, vilket stödjer olika regionala sändningskrav.

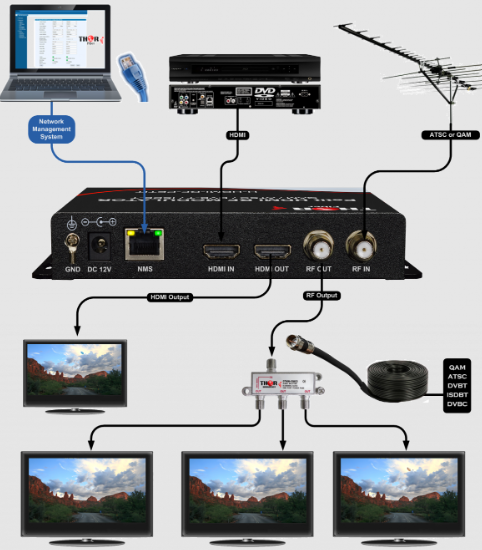

Bild 3. HDMI -modulatorinmatnings- och utgångsgränssnittsdiagram

Video- och ljudkodningsteknik

HDMI-modulatorer använder avancerade video- och ljudkodningsteknologier för att effektivt överföra högupplöst innehåll.För videokodning använder de flesta HDMI -modulatorer H.264/AVC, vilket ger en bra balans mellan kompressionseffektivitet och videokvalitet.Denna standard levererar tydliga bilder av hög kvalitet medan du använder minimal bandbredd, vilket gör den idealisk för live-sändningar och snabbt rörande bilder.Genom att effektivt komprimera videodata hjälper H.264/AVC att upprätthålla bildkvaliteten utan att överbelasta nätverket.För ljudkodning inkluderar vanliga format MPEG1 -skikt II och AAC.MPEG1 Layer II är populärt i sändningen eftersom det komprimerar ljud effektivt och håller på att hålla tydlig ljudkvalitet.

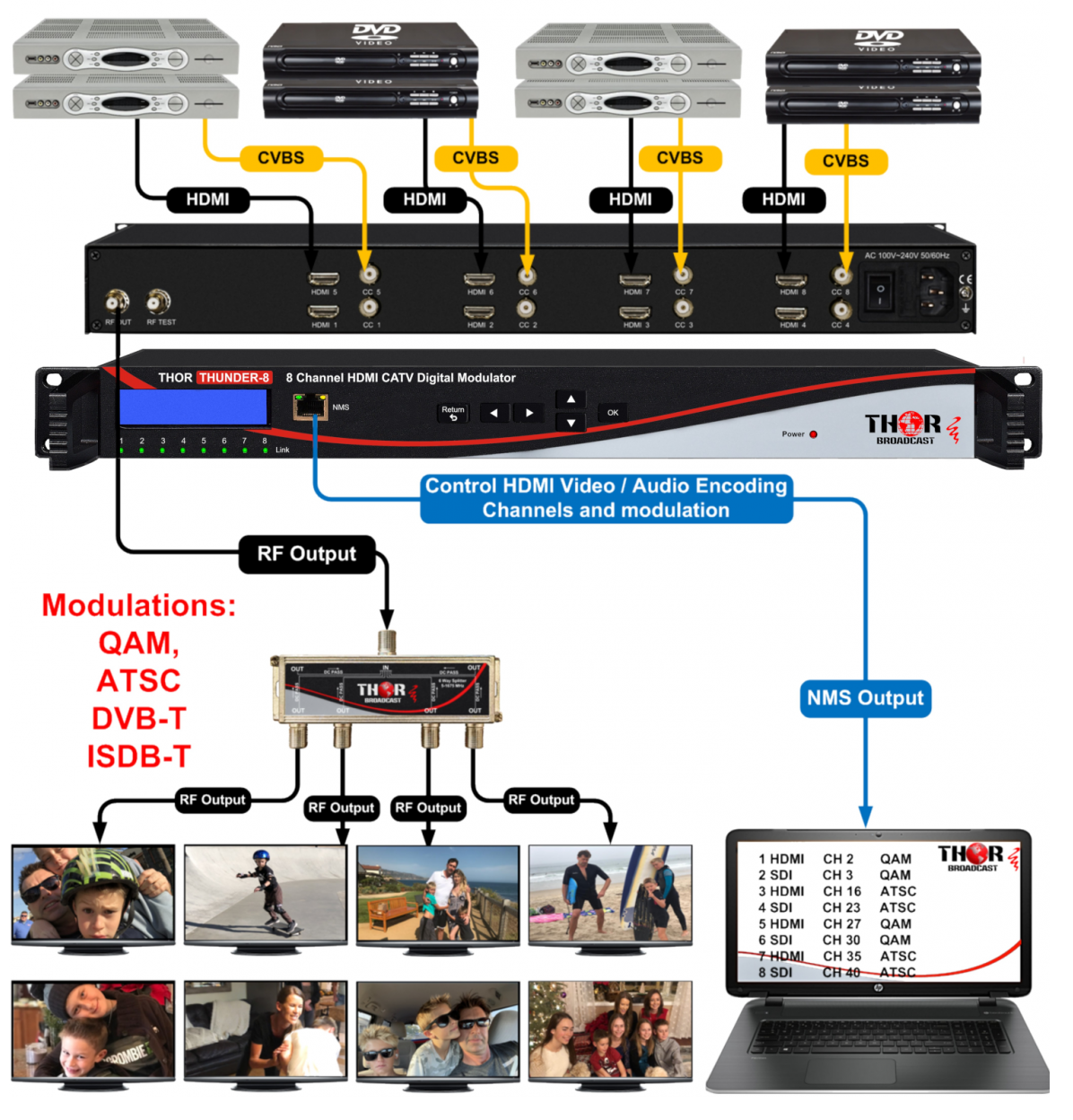

Bild 4. Multikanals HDMI-modulator med avancerad video- och ljudkodning

Å andra sidan erbjuder AAC ännu bättre ljud trohet och levererar en rikare och mer uppslukande lyssningsupplevelse.AAC: s avancerade komprimering gör det också möjligt att överföras högkvalitativt ljud utan att kräva överdriven bandbredd, vilket gör den lämplig för multimediainnehåll med hög definition.Dessa video- och ljudkodningsteknologier gör det möjligt för HDMI-modulatorer att tillhandahålla högkvalitativ samtidigt som bandbreddanvändningen optimeras.Detta säkerställer smidig och tillförlitlig överföring över komplexa distributionsnätverk, vilket gör HDMI -modulatorer till ett praktiskt val för både bostads- och kommersiella audiovisuella system.

Avancerat upplösningsstöd

HDMI -modulatorer är utformade för att stödja en rad upplösningar, vilket gör dem anpassningsbara till olika visningsbehov.De flesta modeller stöder full HD (1080p) vid 60Hz, vilket levererar skarpa och detaljerade bilder som är lämpliga för allmän visning och kommersiella skärmar.Denna resolution ger tydlig bildkvalitet utan att kräva överdriven bandbredd, vilket gör den till ett populärt val för de flesta applikationer.Avancerade HDMI -modulatorer erbjuder också Ultra HD 4K -upplösning, som levererar fyra gånger pixeltätheten för full HD.Detta resulterar i exceptionell tydlighet och djup, idealisk för digital skyltning, avancerade hemmare och andra miljöer.

Möjligheten att hantera både Full HD- och 4K-upplösningar gör det möjligt att använda HDMI-modulatorer i en mängd olika inställningar, från detaljhandelsdisplayer som visar livligt 4K-innehåll till standarddefinitionssändningar för vardaglig TV-visning.Denna mångsidighet gör dem till ett tillförlitligt val för olika audiovisuella inställningar, vilket säkerställer högkvalitativ video över flera skärmar utan behov av separata kablar eller komplexa installationer.

Kanalkonfiguration och frekvensområde

HDMI -modulatorer erbjuder exakt kontroll över kanalkonfiguration och frekvensområde, vilket gör det enkelt att integrera med befintliga AV -system.Du kan justera RF -utgången för att välja specifika kanaler som passar inom deras nuvarande kanaluppställning, vilket hjälper till att undvika signalstörningar och säkerställa tydlig bildkvalitet.Denna flexibilitet möjliggör sömlös integration med andra sändningskällor, vilket upprätthåller en smidig och organiserad visningsupplevelse.

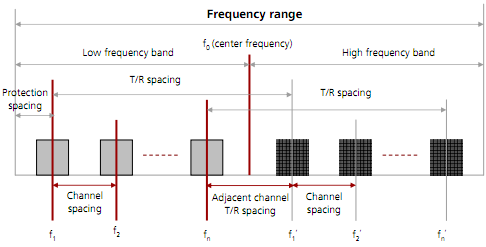

Bild 5. Frekvensområde och kanalkonfiguration för HDMI -modulatorer

De flesta HDMI -modulatorer stöder ett brett frekvensområde från 174 MHz till 1218 MHz, som rymmer flera kanaler inom komplexa AV -distributionsnät.Detta breda frekvensspektrum är användbart för att hantera olika sändningsbehov, vare sig det är i små inställningar som bostadssystem eller storskaliga installationer på hotell och kommersiella byggnader.Dessa avancerade funktioner gör HDMI -modulatorer mycket anpassningsbara, vilket gör det möjligt att optimera kanalplacering och frekvensanvändning så att de passar olika sändningskrav.

Stöd för flera moduleringsstandarder

HDMI -modulatorer är utformade för att stödja flera moduleringsstandarder, vilket säkerställer kompatibilitet med olika sändningssystem runt om i världen.De stöder vanligtvis DVB-T och DVB-C, som används allmänt på Europa och andra internationella marknader.De stöder också ATSC, standarden som används i Nordamerika och ISDB-T, som är populär i Japan och delar av Sydamerika.Denna flexibilitet gör det möjligt för HDMI -modulatorer att arbeta sömlöst i olika geografiska regioner, vilket gör dem lämpliga för globala applikationer.

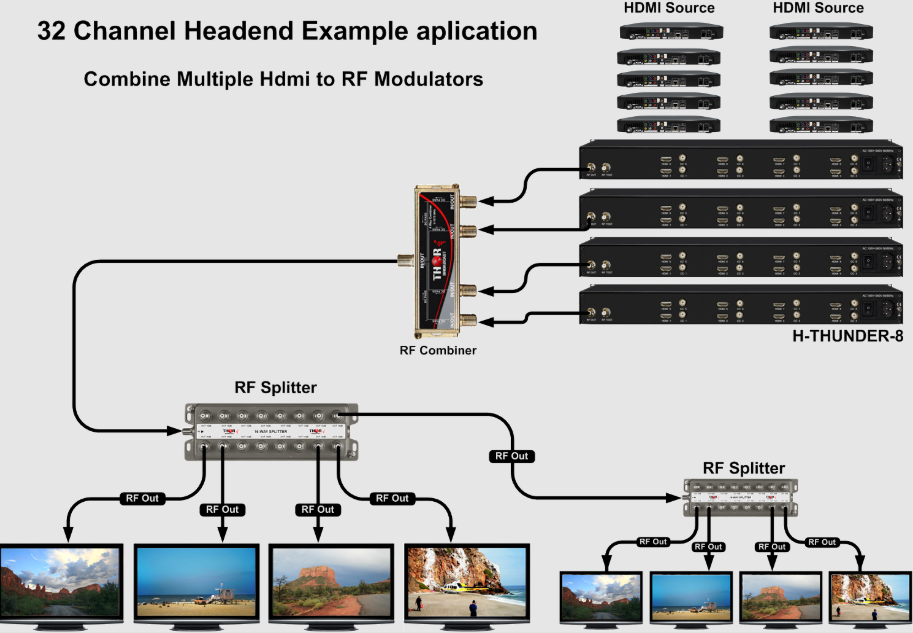

Bild 6. Multi-kanals HDMI-modulator med sändningsstöd med flera standarder

Genom att stödja flera standarder kan HDMI -modulatorer anpassa sig till olika tekniska miljöer och sändningskrav.Detta säkerställer konsekvent och högkvalitativ leverans av innehåll oavsett regionala sändningsramar.Oavsett om det används i hem, hotell eller kommersiella miljöer, förbättrar denna multistandard kapacitet mångsidigheten och tillförlitligheten hos HDMI-modulatorer, vilket gör dem till ett smart val för olika audiovisuella system.

Förbättrade användbarhets- och integrationsfunktioner

HDMI-modulatorer har användarvänliga funktioner som förenklar installationen och integrationen i befintliga AV-system.En nyckelfunktion är RF -ingångsbypass, vilket gör att HDMI -signaler kan kombineras med befintliga kabel- eller marksignaler i samma nätverk.Detta är användbart i miljöer med blandade medier där flera innehållskällor måste samexistera utan att orsaka störningar.Det säkerställer en smidig och organiserad visningsupplevelse, vilket gör det lättare att hantera komplexa AV -system.

Många HDMI-modulatorer har också en kompakt, rackmonterbar design som sparar utrymme i medieskåp eller serverrum.De har intuitiva gränssnitt, vilket möjliggör snabb konfiguration och enkla systemjusteringar.Dessa designfunktioner förbättrar användbarheten, vilket säkerställer att modulatorerna enkelt kan integreras i både installationer och bostadssystem.Detta gör HDMI -modulatorer till en praktisk och mångsidig lösning för ett brett utbud av audiovisuella inställningar.

Funktioner av HDMI -modulatorer

Signalomvandling

Huvudfunktionen för HDMI -modulatorer är att konvertera digitala HDMI -ingångar till analoga RF -utgångar.Denna process gör det möjligt för högupplöst video och flerkanalsljud från enheter som Blu-ray-spelare, strömningsboxar och satellitmottagare att överföras över koaxiella kablar.Under denna konvertering moduleras HDMI-signalen, som bär högupplösta video och rika ljud, till en RF-signal kompatibel med standard-TV-tuners.Detta gör att innehållet kan visas på flera TV -apparater utan att behöva separata HDMI -anslutningar för var och en.Det är användbart på platser med befintlig koaxiell infrastruktur, till exempel hotell och sjukhus, där återkoppling med HDMI -kablar skulle vara kostsamma och opraktiska.Användningen av RF -signaler säkerställer också tillförlitlig överföring över långa avstånd, eftersom koaxiella kablar är mindre benägna att störningar jämfört med HDMI -kablar.Detta gör HDMI -modulatorer till ett praktiskt val för stora egenskaper som upprätthåller signalkvalitet.

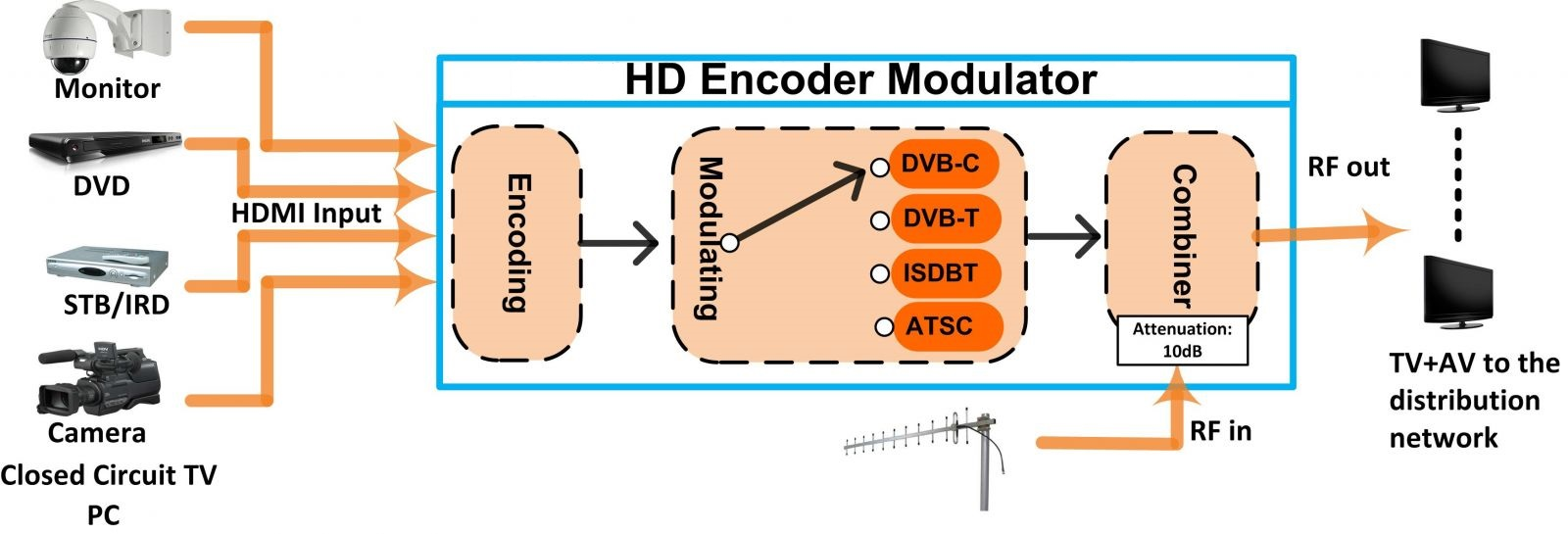

Bild 7. HDMI -signalomvandling och moduleringsprocess

Innehållsfördelning

HDMI -modulatorer är mycket effektiva för centraliserad innehållsfördelning, vilket gör att en enda HDMI -källa kan sändas till flera skärmar med konsekvent och synkroniserad uppspelning.Detta gör dem idealiska för miljöer där samma högkvalitativa innehåll måste visas på flera bildskärmar samtidigt.I sportbarer och restauranger kan HDMI -modulatorer visa live -evenemang över flera TV -apparater utan någon försening.I detaljhandelsutrymmen och gallerior möjliggör de sändningen av kampanjvideor och digital skyltning till olika skärmar, vilket förbättrar engagemanget.Utbildningsinstitutioner kan också dra nytta av att distribuera inlärningsmaterial och presentationer i klassrum eller föreläsningssalar från en central källa.

Genom att använda koaxialnätverk för högupplösta innehållsfördelning eliminerar HDMI-modulatorer behovet av enskilda HDMI-kablar till varje skärm.Detta förenklar inte bara installationen utan minskar också kostnaderna, vilket gör dem till en praktisk lösning för både små och storskaliga inställningar.Den centraliserade distributionsmetoden gör det enkelt att kontrollera och hantera innehåll från en plats, vilket säkerställer konsekventa meddelanden och effektiva uppdateringar.Detta är användbart i dynamiska miljöer där innehåll måste ändras ofta, till exempel i detaljhandelskampanjer eller utbildningspresentationer.Flexibiliteten och effektiviteten hos HDMI -modulatorer gör dem till ett föredraget val för innehållsfördelning över olika branscher.

Kompatibilitetsbryggning

HDMI -modulatorer överbryggar effektivt klyftan mellan moderna HDMI -enheter och äldre TV -apparater som bara har RF -ingångar.Detta är användbart på platser där uppgradering av alla skärmar till HDMI-kompatibla modeller skulle vara för kostsamma.Genom att konvertera HDMI -signaler till RF tillåter dessa modulatorer äldre TV -apparater att få digitalt innehåll utan att behöva extra adaptrar eller omvandlare.Detta gör det enkelt att modernisera AV -system medan du fortsätter att använda befintlig hårdvara, vilket sparar både tid och pengar.

Förutom att förlänga livslängden för äldre utrustning stöder HDMI-modulatorer flera sändningsstandarder, inklusive DVB-T och DVB-C (används i Europa och internationella marknader), ATSC (Standard i Nordamerika) och ISDB-T (vanligt i Japanoch delar av Sydamerika).Denna multistandardkompatibilitet säkerställer att HDMI-modulatorer enkelt kan integreras i olika regionala sändningssystem, vilket gör dem mycket mångsidiga för globalt bruk.Denna flexibilitet förbättrar inte bara användbarhet utan ger också en kostnadseffektiv lösning för att uppgradera audiovisuella inställningar i olika miljöer.

Kanaluppgift

HDMI -modulatorer möjliggör att tilldela specifika RF -kanaler till olika HDMI -ingångar och organisera innehåll i lättillgängliga kanaler.Detta gör det enkelt för tittarna att växla mellan program.På hotell och gästfrihetsplatser kan du enkelt navigera genom en rad kanaler, inklusive live -TV och anpassade innehållsströmmar, vilket förbättrar deras vistelse.I konferenscenter och evenemangsplatser tillåter denna funktion deltagare att få tillgång till flera presentationer eller evenemangssändningar på olika kanaler, vilket säkerställer praktiska och flexibla visningsalternativ.

Dessutom kan HDMI-modulatorer kombinera sina utgångar med befintliga sändningssignaler, vilket gör det möjligt att växla sömlöst mellan regelbunden TV-programmering och HDMI-angivna innehåll.Denna kapacitet gör dem mycket anpassningsbara till miljöer med blandade medier där olika innehållskällor måste samexistera.Genom att förenkla kanalhantering och förbättra innehållstillgängligheten ger HDMI -modulatorer en praktisk och mångsidig lösning för komplexa audiovisuella inställningar.

Överföring

HDMI -modulatorer utmärker sig vid sändande signaler över långa avstånd med hjälp av koaxiella kablar.Koaxialkablar är utformade för att bära högfrekventa RF-signaler med minimal signalförlust, vilket bevarar både video- och ljudkvalitet även över avstånd.Detta gör dem idealiska för storskaliga installationer där det är viktigt att upprätthålla högupplöst innehåll på flera skärmar.Till skillnad från traditionella HDMI -kablar, som har distansbegränsningar, tillåter koaxiella kablar HDMI -modulatorer att distribuera innehåll utan att förnedra signalkvaliteten.

Denna långväga förmåga är värdefull i stora miljöer som kommersiella komplex och kontorsbyggnader, där innehåll måste distribueras över flera våningar eller vingar.Utbildningscampus kan sända föreläsningar eller evenemang till olika klassrum eller auditorier, medan stadioner och arenor kan leverera live -evenemangsflöden till många skärmar i hela arenan.Genom att upprätthålla högkvalitativ växellåda utan att behöva extra signalförstärkare eller förlängare, förenklar HDMI-modulatorer installationen och minskar kostnaderna, vilket gör dem till ett praktiskt val för expansiva AV-inställningar.

Kostnadseffektiv expansion

HDMI-modulatorer erbjuder ett kostnadseffektivt sätt att utöka AV-distributionsnätverk genom att använda befintlig koaxialkabelinfrastruktur.Detta eliminerar behovet av nya ledningar och minskande installationskostnader, särskilt för storskaliga projekt där återkoppling med HDMI-kablar skulle vara dyra och arbetsintensiva.Genom att konvertera HDMI-signaler till RF-signaler som reser över koaxiella kablar tillåter dessa modulatorer flera skärmar att få högkvalitativt innehåll utan komplexitet och kostnad för att köra separata HDMI-kablar till varje skärm.

Den skalbara utformningen av HDMI -modulatorer gör det enkelt att utöka system efter behov.Nya skärmar kan läggas till utan att konfigurera hela nätverket, vilket gör att företag kan anpassa sig till framtida tillväxt eller förändrade krav.Denna flexibilitet är användbar för detaljhandelskedjor och franchises som måste uppdatera digital skyltning, utbildningsinstitutioner som expanderar till nya klassrum eller byggnader, och företagskontor som utvecklar sina mötesrum eller sändningsbehov.Genom att tillhandahålla en skalbar och kostnadseffektiv lösning möjliggör HDMI-modulatorer AV-system att växa och anpassa sig medan man utnyttjar befintlig infrastruktur, vilket säkerställer långsiktigt värde och driftseffektivitet.

Drift av HDMI -modulatorer

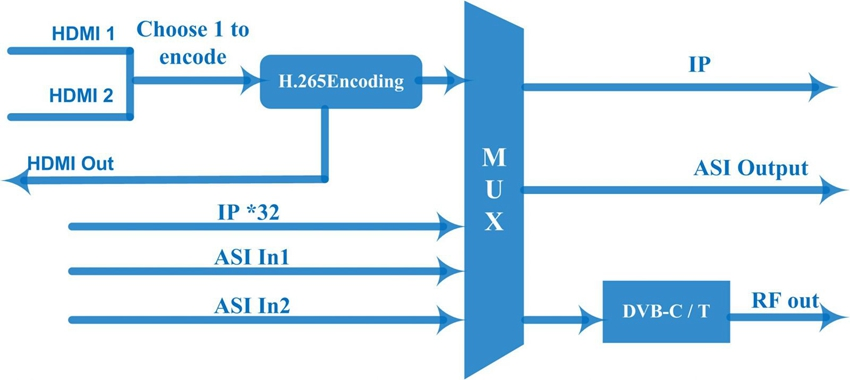

Bild 8. HDMI till RF -modulering och kodningsprocess

HDMI -modulatorer konverterar digitala HDMI -signaler till RF -signaler som kan skickas över traditionella koaxiella kablar.Detta gör det möjligt att visas innehåll från enheter som Blu-ray-spelare, datorer och streamingboxar på flera TV-apparater, inklusive äldre modeller som bara accepterar RF-ingångar.

Processen startar när HDMI-modulatorn får en högupplöst signal från en ansluten HDMI-källa.Detta kan vara en strömningsenhet, dator eller någon annan HDMI-kompatibel enhet.Modulatorn fångar den ursprungliga videokvaliteten och ljudkvaliteten och stödjer upplösningar som 720p, 1080p och till och med 4K i avancerade modeller.I detta skede separeras den kombinerade videon och ljudsignalen i dess komponenter och förbereder den för nästa steg: RF -modulering.Detta säkerställer att högupplöst kvalitet bevaras, vilket ger tydliga bilder och uppslukande ljud på anslutna TV-apparater.

Efter avkodning av HDMI -signalen konverterar modulatorn videon och ljud till RF -signaler som är lämpliga för överföring över koaxiella kablar.Detta görs med hjälp av moduleringstekniker som QAM (kvadraturamplitudmodulering), som är vanligt i kabel -TV -system, och COFDM (kodad ortogonal frekvensdelningsmultiplexering), som används vid digital markändring.Videon komprimeras med H.264, som upprätthåller hög bildkvalitet och minimerar bandbreddanvändningen.Ljud kodas med format som MPEG-1-skikt II eller AAC, vilket säkerställer tydligt ljud.Dessa tekniker säkerställer effektiv överföring utan att förlora bild eller ljudkvalitet, även i komplexa AV -system.

När den är modulerad skickas RF -signalen genom modulatorns koaxiella utgång.Koaxialkablar föredras eftersom de ger utmärkt skärmning och minimal signalförlust, vilket säkerställer överföring av hög kvalitet över långa avstånd.Detta gör dem idealiska för stora installationer som hotell, butiker, utbildningscampus och andra platser som behöver synkroniserat innehåll över flera skärmar.Den modulerade signalen kan enkelt delas upp och dirigeras till flera TV -apparater med hjälp av koaxiella delare, förenkla installationsprocessen och minska kostnaderna jämfört med att köra separata HDMI -kablar till varje skärm.

Det sista steget är att ställa in TV: n till den specifika RF -kanalen som tilldelats under modulering.Du kan välja kanal precis som alla andra sändningsstationer, sömlöst växla mellan HDMI-inriktat innehåll och regelbunden TV-programmering.HDMI -modulatorer kan tilldela olika kanaler till flera HDMI -ingångar och organisera olika innehållsströmmar för enkel åtkomst.Detta är användbart på hotell, där gästerna kan navigera genom live -TV, kampanjvideor och evenemangssändningar eller i företagsinställningar, där presentationer eller informationsflöden kan tilldelas olika kanaler.Denna kanalorganisation förbättrar visningen samtidigt som man ger ett enkelt sätt att hantera flera innehållskällor.

Effektivt utnyttjande av en HDMI RF -modulator

HDMI RF-modulatorer konverterar digitala HDMI-signaler till RF-signaler, vilket möjliggör högupplöst innehållsfördelning över traditionella koaxiella kabelnätverk.Detta är användbart i inställningar där återkoppling med HDMI -kablar skulle vara kostsamma eller opraktiska.För att maximera prestanda och säkerställa smidig integration, följ dessa detaljerade steg för installation, anslutning och konfigurering av en HDMI RF -modulator.

Installation av modulatorn

Välja plats: Börja med att välja en lämplig plats för HDMI RF -modulatorn.Det bör vara nära både HDMI-källan (som en Blu-ray-spelare eller strömningsenhet) och det befintliga koaxiella nätverket för att minimera kabellängderna och minska potentiell signalförlust.Idealiska platser inkluderar centraliserade AV -rack eller väggfästen i utrustningsrum, vilket säkerställer enkel åtkomst för underhåll och justeringar.

Montering av enheten: Säkra modulatorn med lämpliga monteringsfästen eller hårdvara.Detta håller det stabilt och tillgängligt och förhindrar oavsiktliga avkopplingar.Se till att det finns tillräcklig ventilation runt enheten för att undvika överhettning, vilket kan påverka prestanda och livslängd.I större installationer, som hotell eller utbildningsanläggningar, hjälper du modulatorn i ett väl ventilerat AV-skåp eller serverställ att upprätthålla optimala driftstemperaturer.

Ansluter HDMI -källan

HDMI-anslutning: Anslut HDMI-utgången från källanordningen till HDMI-ingången på modulatorn med en högkvalitativ HDMI-kabel.Se till att kabeln stöder den erforderliga upplösningen och bandbredden, oavsett om den är 1080p full HD eller Ultra HD 4K, för att upprätthålla video- och ljudkvalitet.Att använda en certifierad höghastighets HDMI-kabel rekommenderas för tillförlitlig signalöverföring.

Verifiera anslutningen: ström på källanordningen och kontrollera ingångsindikatorn på modulatorn.Detta bekräftar att HDMI -signalen tas emot korrekt.Om ingångsindikatorn inte tänds, dubbelkontrollera HDMI-anslutningarna och se till att källanordningen är inställd på att mata ut rätt upplösning.Att bekräfta signalen i detta skede hjälper till att förhindra problem senare i installationsprocessen.

Länk till koaxiell infrastruktur

Koaxialanslutning: Anslut en koaxialkabel från RF -utgången från modulatorn till koaxialnätverket.Om du distribuerar signalen till flera skärmar, använd en högkvalitativ koaxial splitter.Denna installation gör det möjligt för den modulerade RF -signalen att nå alla anslutna TV -apparater, vilket säkerställer konsekvent innehållsfördelning.

Se till signalintegritet: Använd skyddade koaxiella kablar av hög kvalitet för att minimera signalförlust och störningar.Säkra alla anslutningar tätt och organisera kablar för att undvika trassling eller korsning med kraftledningar, vilket kan orsaka störningar.För större installationer, överväg att använda en RF -förstärkare för att upprätthålla signalstyrka över långa kabelkörningar.

Driva och konfigurera modulatorn

Ströminställning: Anslut strömförsörjningen till modulatorn och anslut den till en pålitlig strömkälla.Se till att strömförsörjningen matchar modulatorns spänning och aktuella krav.Att använda ett överspänningsskydd rekommenderas att skydda mot kraftspikar som kan skada utrustningen.

Konfigurationsinställningar: För att ställa in en HDMI-modulator, åtkomst till sin konfigurationsmeny via en skärm på skärmen eller webbgränssnittet.Justera kanaluppdraget för att välja en RF -kanal som undviker störningar i befintliga sändningar.Välj lämplig moduleringstyp (t.ex. ATSC, DVB-T eller QAM) enligt regionala sändningsstandarder.Slutligen ställer du in videosupplösningen och ljudformatet för att matcha de anslutna skärmens funktioner, vilket säkerställer bästa möjliga visningskvalitet.

Testning och slutliga justeringar

Inledande testning: När du har konfigurerat modulatorn testa installationen genom att ställa in de anslutna TV -apparaterna till den tilldelade RF -kanalen.Kontrollera för tydlig video, synkroniserat ljud och stabil uppspelning över alla skärmar.Varje flimrande, statisk eller ljudfördröjning kan indikera ett konfigurationsproblem eller signalstörning.

Justera inställningar efter behov: Om det behövs, finjustera modulatorinställningarna för att förbättra videoljusk, kontrast eller ljudnivåer.Se till att alla TV-apparater får en konsekvent signal av hög kvalitet.Om problem kvarstår, verifiera kabelanslutningar och kontrollera om källor till störningar, till exempel stora elektroniska enheter i närheten.

Underhåll och dokumentation

Kabelhantering: Organisera och märka alla HDMI och koaxiella kablar för att upprätthålla en snygg installation.Korrekt kabelhantering förbättrar inte bara utseendet på installationen utan hjälper också till med framtida underhåll, felsökning eller systemuppgraderingar.Använd kabelband och etiketter för tydlig identifiering.

Kontakta tillverkarens manual: För detaljerade konfigurationsalternativ, avancerade inställningar och felsökning, se tillverkarens manual.Denna resurs ger modellspecifik information och bästa metoder för att upprätthålla optimal prestanda.Att hålla den manuella tillgängliga förenklar pågående underhåll och säkerställer ett effektivt utnyttjande av modulatorns funktioner.

Fördelar med HDMI -modulatorer

• Utökad signalfördelning: HDMI-modulatorer omvandlar HDMI-signaler till RF, vilket gör att high-definition-innehåll kan distribueras över befintliga koaxiella kabelnätverk.Detta möjliggör centraliserad sändning till flera TV -apparater utan att behöva separata HDMI -kablar, vilket säkerställer konsekvent video- och ljudkvalitet på alla skärmar.Detta tillvägagångssätt är idealiskt för sjukhus, idrottsbarer, utbildningsinstitutioner och andra stora anläggningar, förenkla installation och underhåll samtidigt som röran minskar.

• Kostnadseffektivitet i stora installationer: Att använda HDMI-modulatorer är mer kostnadseffektivt än att köra enskilda HDMI-kablar till varje skärm, särskilt i storskaliga inställningar.Koaxialkablar är billigare och enklare att installera över långa avstånd, och modulatorer eliminerar behovet av flera delare eller förlängare.Detta minskar material- och arbetskraftskostnader, vilket gör dem till ett smart val för hotell, företagskontor och detaljhandelsutrymmen som kräver skalbar AV -distribution.

• Förmåga för överföring av lång avstånd: HDMI-modulatorer utmärker sig vid överföring av högupplösta signaler över långa avstånd med minimal kvalitetsförlust, vilket utnyttjar den robusta skärmen av koaxiella kablar.Detta gör dem perfekta för stora kommersiella komplex, utbildningscampus och stadioner, där innehåll måste distribueras över stora områden.Till skillnad från HDMI -kablar, som kräver boosters för långa körningar, upprätthåller koaxiella kablar jämn kvalitet över långa avstånd.

• Flexibel kanaltilldelning: HDMI -modulatorer tillåter att tilldela specifika RF -kanaler till olika HDMI -ingångar och organisera innehåll i lättillgängliga kanaler.Detta ger en bekant kanal-surfing, förbättrad bekvämlighet inom hotell, sjukvårdsanläggningar och evenemangsplatser.Det möjliggör också sömlös integration med befintliga sändningssystem och upprätthåller konsekventa kanaluppställningar.

• Bred kompatibilitet: HDMI -modulatorer överbryggar klyftan mellan moderna HDMI -enheter och äldre TV -apparater som bara har RF -ingångar, vilket gör att äldre tv -apparater kan få digitalt innehåll utan ytterligare adaptrar.Detta förlänger livslängden för äldre utrustning och ger ett kostnadseffektivt sätt att modernisera AV-system.De stöder flera moduleringsstandarder som ATSC, DVB-T och QAM och säkerställer kompatibilitet i olika regioner och sändningskrav.

Nackdelar med HDMI -modulatorer

• Potential för kvalitetsförlust: HDMI -modulatorer komprimerar signaler för att omvandla HDMI till RF -format, vilket kan minska videosplaceringen och ljudklarheten jämfört med direkta HDMI -anslutningar.Denna kvalitetsförlust kan märkas i avancerade hemmare eller digitala skyltar med ultra-hög-definitionsvisualer.Den som behöver premiuminnehållskvalitet bör överväga denna avvägning.

• Komplexa installationskrav: Att ställa in HDMI-modulatorer kan vara komplicerade, särskilt i stora eller flera källsystem.Det innebär noggrann fördelning av kanalfrekvens för att undvika störningar, konfigurera moduleringsinställningar för att matcha display- och regionala standarder och säkerställa kompatibilitet med befintlig AV -utrustning.Denna komplexitet kan kräva professionell installation och underhåll, vilket ökar de totala kostnaderna.

• Latensfrågor: HDMI -modulatorer kan införa små förseningar på grund av modulerings- och kompressionsprocessen.Även om det i allmänhet är obemärkt för regelbunden visning, kan denna latens vara problematisk för konkurrensspel, eller live videokonferenser, där timing och synkronisering behövs.Omedelbar signalbehandling bör överväga denna begränsning.

• Funktionsbegränsningar: HDMI -modulatorer saknar vanligtvis stöd för avancerade HDMI -funktioner som ARC (Audio Return Channel) för att skicka ljud tillbaka till en AV -mottagare, CEC (Consumer Electronics Control) för enhetlig fjärrkontroll och HDR (High Dynamic Range) för förbättrad till en AVfärg och kontrast.Detta kan begränsa funktionalitet som söker avancerad hemmabio eller smarta TV -funktioner jämfört med direkta HDMI -anslutningar.

Applikationer av HDMI -modulatorer

Hotell och gästfrihet

HDMI-modulatorer används allmänt i gästfrihetsindustrin för att distribuera high-definition-innehåll till rum och offentliga områden.Genom att konvertera HDMI-signaler från en central mediekälla till RF-signaler kan hotell sända video och ljud till flera TV-apparater utan att behöva separata set-top-lådor i varje rum.Detta centraliserade tillvägagångssätt förenklar innehållshantering och minskar hårdvarukostnaderna, vilket gör det lättare att tillhandahålla sömlös underhållning.Dessutom kan hotell skapa anpassade kanaluppställningar, sända marknadsföringsvideor och erbjuda innehåll på begäran, förbättra gästtillfredsställelse och möjliggöra riktade reklammöjligheter.

Detaljhandelsutrymmen

I detaljhandelsmiljöer, flygplatser, stadioner och köpcentra används HDMI -modulatorer för att sända digital skyltning och marknadsföringsinnehåll över flera skärmar.Denna centraliserade sändning säkerställer konsekvent meddelanden och varumärke för effektiv kommunikation och reklam.Innehållsuppdateringar kan hanteras från en enda punkt, vilket möjliggör snabba ändringar av kampanjvideor eller information, maximering av engagemang och försäljning.På offentliga platser som flygplatser distribuerar HDMI -modulatorer flyginformation, scheman och akutvarningar, vilket säkerställer tydlig kommunikation med besökare.

Hemunderhållningssystem

HDMI -modulatorer blir alltmer populära i bostadsinställningar för att distribuera videoinnehåll från enheter som satellitmottagare, streamingboxar eller spelkonsoler till flera TV -apparater i hela huset.Denna flerrumsinställning gör det möjligt för familjemedlemmar att titta på samma innehåll i olika rum utan att behöva separata enheter eller trassliga kablar, vilket ger en mer organiserad och flexibel underhållningsupplevelse.Dessutom integreras HDMI -modulatorer sömlöst med befintliga koaxialsystem i hemmet, vilket eliminerar behovet av flera kabelboxar och möjliggör enkel växling mellan strömmande enheter och traditionella TV -kanaler.

Utbildnings- och sjukvårdsanläggningar

Utbildningsinstitutioner använder HDMI -modulatorer för att distribuera föreläsningar, seminarier och campussändningar över klassrum och gemensamma områden.Detta centraliserade system stöder fjärrvisning för överflödesrum och levererar konsekvent utbildningsinnehåll.I sjukvårdsinställningar tillhandahåller HDMI -modulatorer patientunderhållning och informationsinnehåll i flera rum, förbättrar patienttillfredsställelse och effektiviserar kommunikation.Sjukhus kan sända hälsoutbildningsvideor, uppdateringar av anläggningar eller akutvarningar, vilket säkerställer konsekvent och tillförlitlig innehållsleverans i hela anläggningen.

Evenemangsplatser och säkerhetsövervakning

HDMI -modulatorer är viktiga för sändningar av liveevenemang på idrottsarenor, konserthus och konferenscentra.De distribuerar live videoflöden till flera skärmar, vilket säkerställer synkroniserad visning.I säkerhetsapplikationer konverterar HDMI -modulatorer videoutgångar från säkerhetskameror till RF -signaler för centraliserad övervakning på flera skärmar.Denna installation förbättrar situationell medvetenhet och används ofta i kommersiella byggnader, bostadssamhällen och offentliga utrymmen, vilket säkerställer tillförlitlig och högkvalitativ övervakningstäckning.

Slutsats

HDMI-modulatorer är verkligen användbara för att skicka video och ljud av hög kvalitet till olika skärmar med hjälp av koaxialkablarna som redan finns.Genom att lära sig hur dessa enheter fungerar och vad de kan göra kan du göra det bästa av dem för att enkelt dela innehåll, skära ner komplicerade inställningar och hålla tittarna lyckliga.Oavsett om det är för företag, skola eller hemmabruk, erbjuder HDMI-modulatorer ett enkelt och kostnadseffektivt sätt att hantera och distribuera innehåll effektivt.
