Halvvågslikriktare: arbetsprincip, krets, vågformer, formel och tillämpningar

I den här artikeln kommer du att lära dig hur en halvvågslikriktare omvandlar växelström till likström genom att bara låta hälften av ingångssignalen passera.Du kommer att se den grundläggande kretsen, dess komponenter och hur dioden styr strömflödet.Förklaringen leder dig också genom ingångs- och utgångsvågformer så att du tydligt kan se vad som förändras under korrigering.I slutet kommer du att förstå var denna enkla likriktare används och varför den fortfarande spelar roll.

Katalog

Figur 1. Grundläggande halvvågslikriktarkrets

Vad är en halvvågslikriktare?

En halvvågslikriktare är en elektronisk krets som omvandlar växelström (AC) till likström (DC) genom att bara låta hälften av AC-signalen passera.Det löser problemet med att använda växelström i enheter som kräver likspänning för att fungera.Denna likriktare ger en enkelriktad utgång som är enklare och lägre i kostnad jämfört med andra likriktarmetoder.Halvvågslikriktare används ofta i lågeffekttillämpningar där effektivitet inte är huvudproblemet.De fungerar som en grundläggande byggsten för att förstå AC-till-DC-konvertering.

Halvvågslikriktarkrets och komponenter

Halvvågslikriktarkretsen är ett enkelt arrangemang som används för att omvandla AC-spänning till DC-spänning.Den består av ett litet antal väsentliga komponenter, var och en med en fast funktion i kretsen.

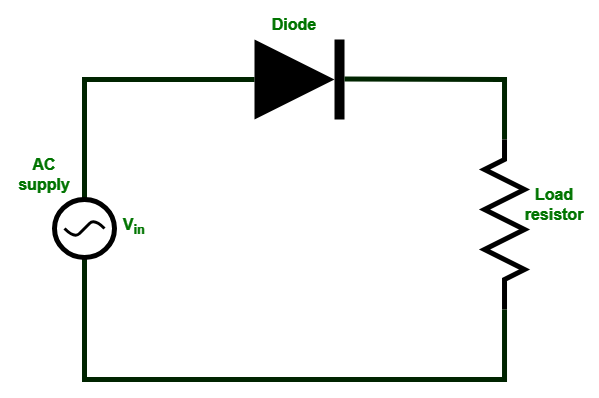

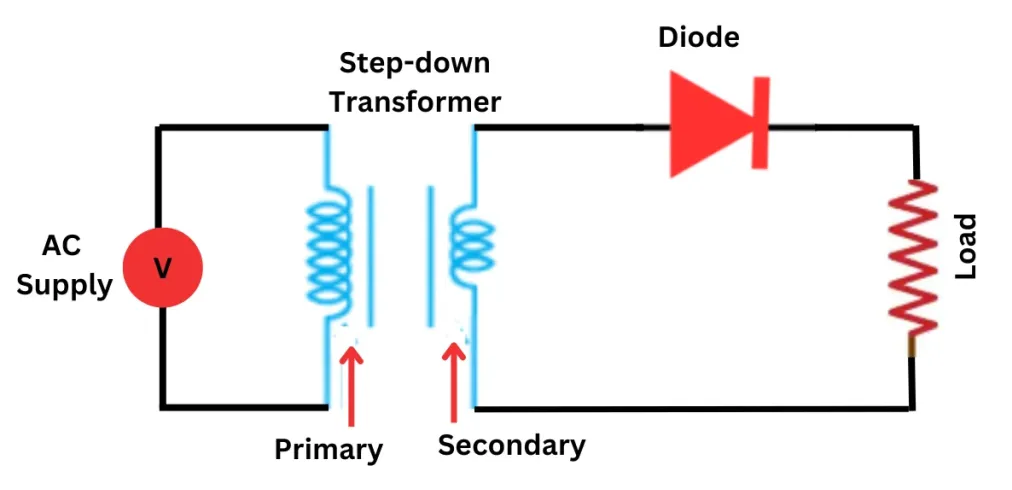

Figur 2. Halvvågslikriktarkrets

• AC-försörjning

AC-försörjningen tillhandahåller växelspänningen till likriktarkretsen.Den tas vanligtvis från elnätet eller en signalkälla och fungerar som startpunkten för omvandlingsprocessen.

• Step-down transformator

Transformatorn minskar den höga ingående växelspänningen till en lägre, säkrare nivå.Det ger också elektrisk isolering mellan ingångskällan och likriktarkretsen.

• Diod

Dioden är den huvudsakliga likriktaranordningen i kretsen.Det tillåter ström att passera i endast en riktning, vilket möjliggör omvandling från AC till DC.

• Belastningsmotstånd

Belastningsmotståndet representerar den elektriska enheten som använder den likriktade utgången.Den förbrukar ström och utvecklar utspänningen över sina terminaler.

Arbetsprincip för halvvågslikriktare

Figur 3. Arbetsprincip för en halvvågslikriktare

Arbetsprincipen för en halvvågslikriktare är baserad på en diods enkelriktade egenskap.När den ingående växelspänningen är i den positiva halvcykeln, blir dioden framåtspänd och tillåter ström att flyta genom lasten.Detta resulterar i att en utspänning uppträder över belastningsmotståndet.Under den negativa halvcykeln blir dioden omvänd förspänd och blockerar strömflödet.Som ett resultat produceras ingen utspänning under det intervallet.Denna upprepade process skapar en enkelriktad, pulserande DC-utgång.

Ingångs- och utgångsvågformer för halvvågslikriktare

AC-ingångsvågform

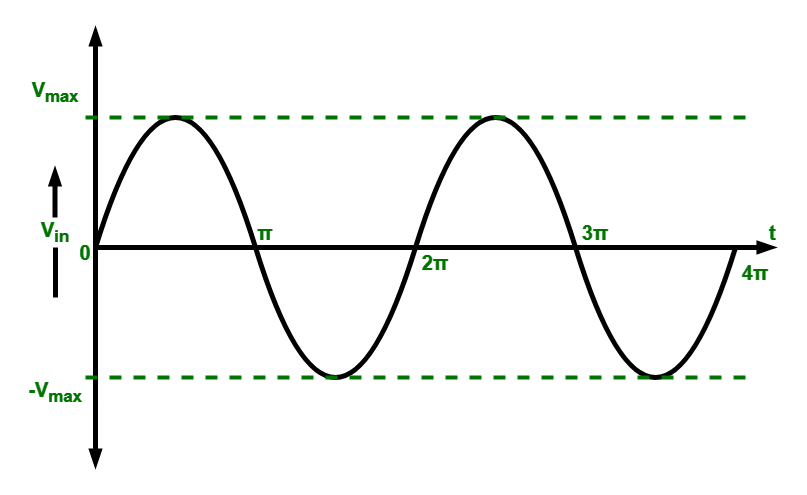

Figur 4. AC-ingångsvågform

En AC-ingångsvågform är en sinusformad spänning som växlar kontinuerligt med tiden.Den har både positiva och negativa spänningsvärden med avseende på en referensnivå.Vågformen upprepar sig i regelbundna cykler, vilket skapar en jämn och symmetrisk form.Toppvärdet representerar den maximala spänningen som uppnås i varje cykel.Denna typ av vågform tillhandahålls vanligtvis av kraftgeneratorer och elnät.Figuren illustrerar den kontinuerliga och alternerande karaktären hos AC-ingångsspänningen.

DC-utgångsvågform

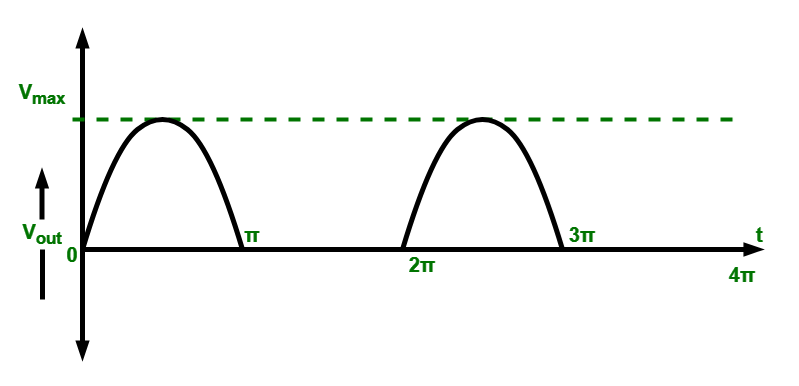

Figur 5. DC-utgångsvågform

En DC-utgångsvågform från en halvvågslikriktare är en pulserande spänning som flyter endast i en riktning.Den består av separerade spänningspulser med noll spänning mellan dem.Utgången följer formen på ingången under valda intervall och förblir platt någon annanstans.Detta resulterar i en diskontinuerlig men enkelriktad signal.Vågformen upprepas periodiskt med samma frekvens som ingången.Figuren visar hur den likriktade utsignalen skiljer sig från en ren AC-vågform.

Halvvågslikriktare med kondensatorfilter

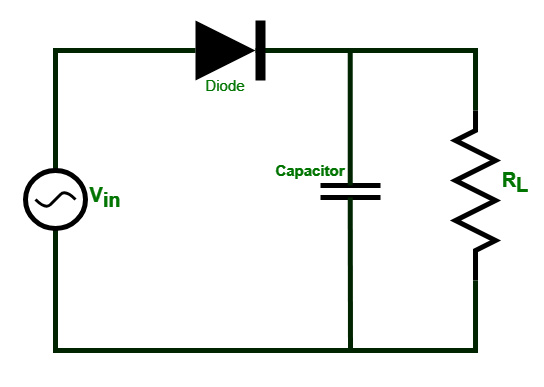

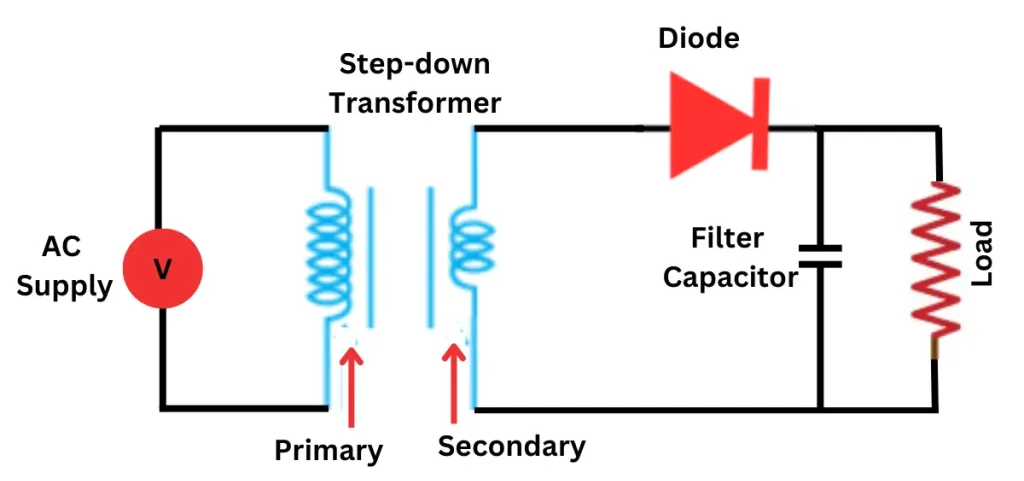

Figur 6. Halvvågslikriktare med kondensatorfilterkrets

En halvvågslikriktare med kondensatorfilter används för att reducera variationer i DC-utgångsspänningen.Kondensatorn är ansluten parallellt med lasten, som visas i figuren.När utspänningen stiger laddas kondensatorn upp till toppnivån.När spänningen börjar sjunka laddas kondensatorn långsamt ur genom belastningen.Denna urladdning hjälper till att upprätthålla utspänningen mellan cyklerna.Som ett resultat reduceras rippelspänningen vid utgången.

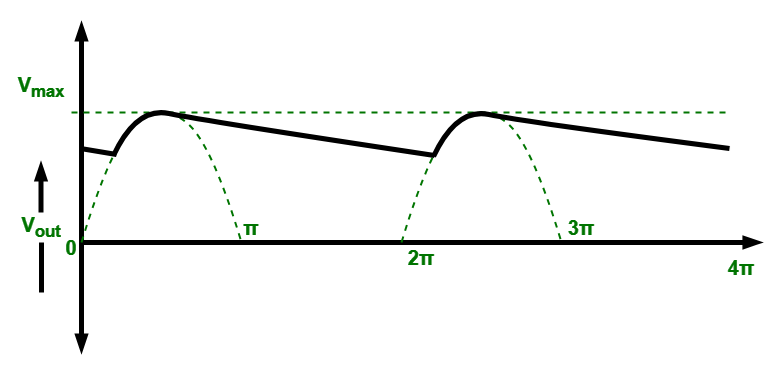

Figur 7. Utgångsvågform med kondensatorfilter

En filtrerad utgångsvågform är jämnare än en ofiltrerad likriktarutgång.Figuren visar hur kondensatorn håller spänningen efter varje topp.När inspänningen sjunker frigör kondensatorn lagrad energi till lasten.Denna åtgärd fyller luckorna mellan spänningspulserna.Urladdningshastigheten beror på belastningsmotståndet och kapacitansvärdet.Utgången blir en mer stabil pulserande likspänning med lägre rippel.

Trefas halvvågslikriktare

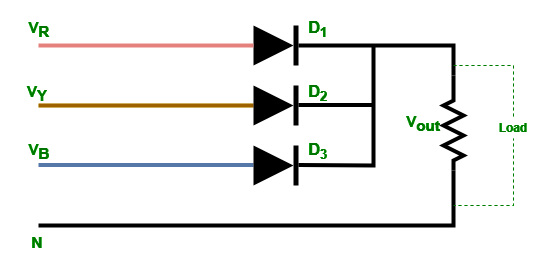

Figur 8. Trefas halvvågslikriktarkrets

En trefas halvvågslikriktare omvandlar trefas växelström till DC med hjälp av flera dioder.Varje diod är ansluten till en fas av AC-försörjningen, som visas i figuren.Endast en diod leder åt gången baserat på den högsta fasspänningen.Utspänningen tas över den gemensamma lasten.Denna konfiguration ökar frekvensen av utpulser.Som ett resultat är DC-utgången mer kontinuerlig än enfasig ingång.

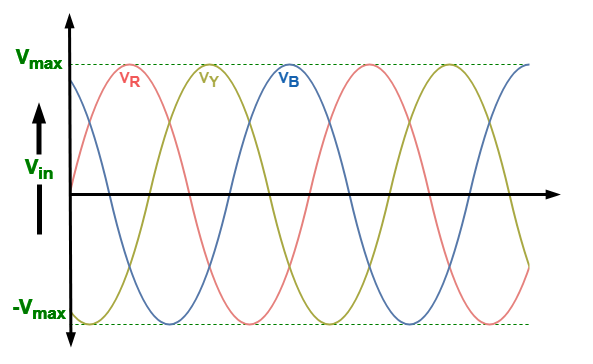

Figur 9. AC-ingångsvågformer för trefas halvvågslikriktare

En trefas AC-ingång består av tre sinusformade spänningar separerade av lika fasvinklar.Figuren visar de röda, gula och blå fasspänningarna över tiden.Varje fas når sin topp vid ett annat ögonblick.Denna fasskillnad säkerställer att en fas alltid är nära sitt maximala värde.Den kontinuerliga överlappningen av faser förbättrar kraftleveransen.Ingångsvågformsmönstret stöder mjukare likriktning.

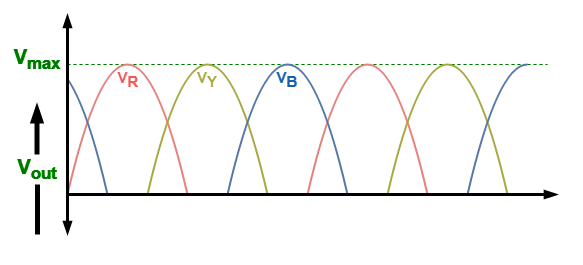

Figur 10. DC-utgångsvågform för trefas halvvågslikriktare

DC-utgångsvågformen från en trefas halvvågslikriktare har tätt åtskilda spänningspulser.Figuren illustrerar hur effekttoppar uppträder oftare.Detta minskar tidsskillnaden mellan spänningspulserna.Utspänningen förblir över noll under större delen av cykeln.Som ett resultat är rippelhalten lägre jämfört med enfasutgång.Vågformen visar förbättrad DC-kvalitet för industriella belastningar.

Formel för halvvågslikriktare

Genomsnittlig (DC) utspänning

Den genomsnittliga utspänningen representerar DC-komponenten för likriktarutgången.

RMS utspänning

RMS-utgångsspänningen indikerar det effektiva värdet för den likriktade spänningen.

Ripple Factor

Ripple factor mäter mängden AC-variation som finns i DC-utgången.

Rättelse Effektivitet

Likriktningseffektivitet indikerar hur effektivt AC-ineffekten omvandlas till DC-utgångseffekt.

Peak Inverse Voltage (PIV)

Peak invers spänning är den maximala backspänning som appliceras över dioden.

Tillämpningar av Half Wave Rectifier

Halvvågslikriktare används i enkla elektroniska system med låg effekt.De är valda där kostnad och enkelhet i kretsen är viktigare än utdatakvalitet.

1. Signaldemodulering

Halvvågslikriktare används i AM-radiomottagare för signaldetektering.De hjälper till att extrahera ljudsignaler från bärvågor.Den enkla designen gör dem lämpliga för grundläggande kommunikationskretsar.

2. Batteriladdningskretsar

Lågströmsbatteriladdare använder halvvågslikriktare.De ger grundläggande DC-utgång för långsam laddning.Dessa kretsar är vanliga i lågkostnadsenheter.

3. Strömförsörjning för små belastningar

Små elektroniska projekt använder halvvågslikriktare för DC-försörjning.De är lämpliga för indikatorlampor och lysdioder.Strömkraven förblir minimala i sådana applikationer.

4. Signalklippning och formning

Halvvågslikriktare används i vågformskretsar.De tar bort hälften av en insignal.Detta är användbart vid signalbehandlingsuppgifter.

Halvvåg vs fullvågslikriktare

Parameter	Halvvåg Likriktare	Full våg Likriktare
Antal Dioder	1 diod	2 dioder (mitttryck) eller 4 dioder (brygga)
AC Användningsfaktor	0,318	0,636
Genomsnittlig DC Utspänning	0,318 × Vm	0,637 × Vm
Ripple Faktor	1.21	0,482
Utgång Frekvens	f	2f

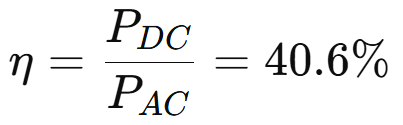

Rättelse Effektivitet	40,60 %	81,20 %
RMS-utgång Spänning	Vm ÷ 2	Vm ÷ √2
Transformator Användningsfaktor	0,287	0,693
Peak Inverse Spänning (per diod)	Vm	2Vm (tryck i mitten), Vm (bro)
Ripple Frekvens	Lika med leveransfrekvens	Två gånger leveransfrekvens
Likström Utgång	Låg	Högre
Kraft Konverteringskvalitet	Låg	Hög
Krets Komplexitet	Mycket låg	Måttlig
Typiskt Ansökningar	Signal detektering, lågeffektkretsar	Likström tillbehör, adaptrar

Slutsats

En halvvågslikriktare fungerar genom att använda en diod för att producera en enkelriktad, pulserande DC-utgång från en AC-källa.Kretsstrukturen, arbetsprincipen, vågformer och prestandaparametrar förklarar varför den är enkel men ineffektiv jämfört med andra likriktare.Att lägga till ett kondensatorfilter och använda en trefasförsörjning förbättrar utgångens jämnhet och minskar rippel.På grund av sin låga kostnad och enkelhet förblir halvvågslikriktaren användbar i grundläggande elektroniska applikationer med låg effekt.
