Hur PCB-säkringar fungerar och hur man väljer rätt

Du kanske märker små komponenter på ett kretskort som tyst skyddar allt runt omkring dem.En PCB-säkring är en av dessa delar, och den spelar en enkel men viktig roll för att hålla kretsarna säkra.När strömmen blir för hög stoppar den flödet innan skadan sprider sig.Att förstå hur det fungerar och hur du väljer rätt hjälper dig att undvika vanliga problem som överhettning eller oväntade fel, vilket gör din krets mer stabil och pålitlig.

Katalog

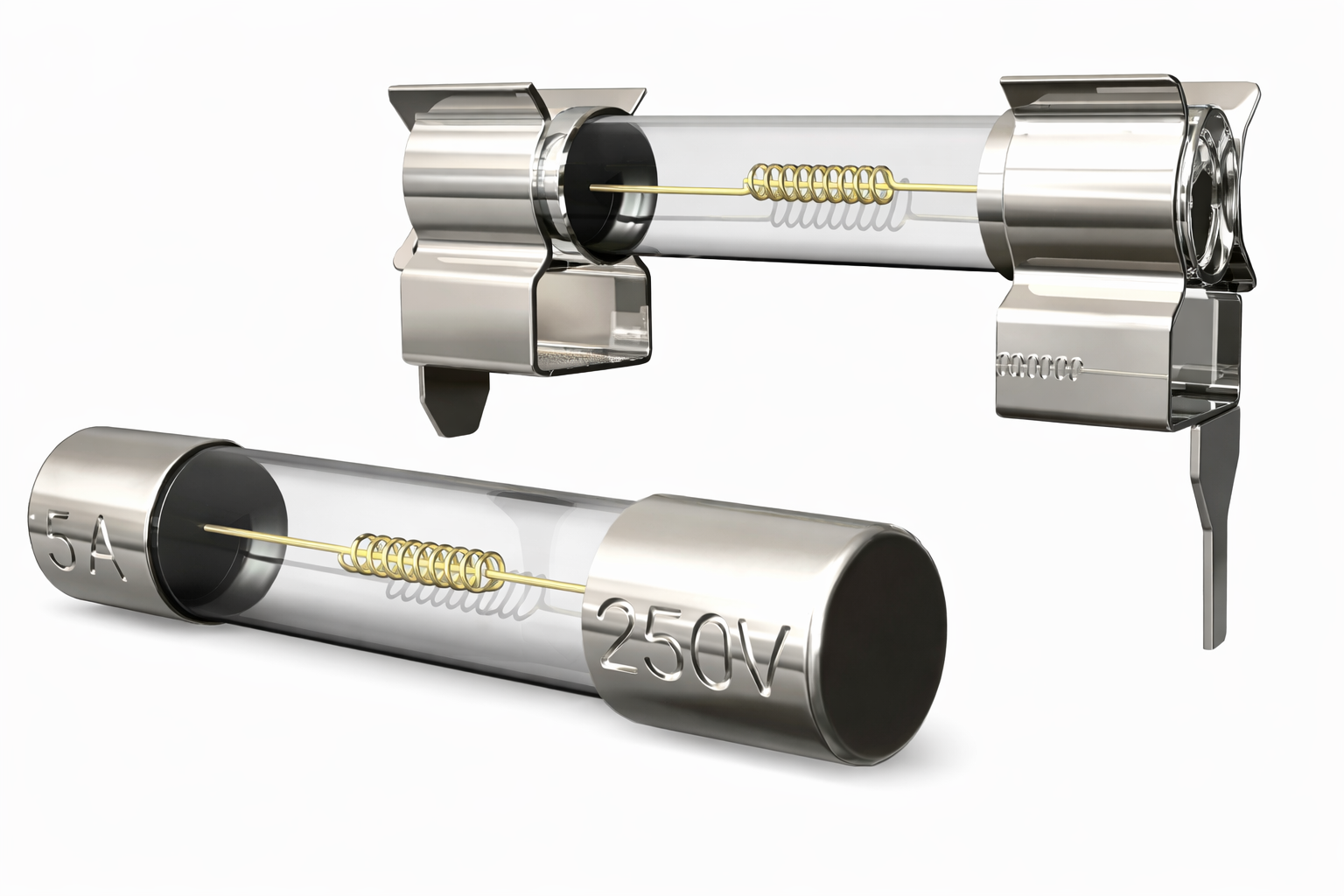

Figur 1. PCB säkringsstruktur

Vad är en PCB-säkring

En PCB-säkring är en liten skyddskomponent installerad på ett kretskort för att förhindra skador från överdriven elektrisk ström.Den fungerar som en kontrollerad svag punkt i kretsen, vilket tillåter normal ström att passera samtidigt som den avbryter flödet när strömmen stiger över en säker nivå.

Inuti säkringen sitter ett tunt metallelement som leder ström under normal drift.När strömmen överstiger dess nominella värde, värms elementet upp och smälter, vilket bryter kretsen och stoppar strömmen av el.

Överströmsskydd är nödvändigt eftersom elektroniska komponenter är utformade för att fungera inom fasta gränser, och överskridande av dessa gränser kan generera värme som leder till skadade kretsspår, felaktiga komponenter eller överhettningsrisker.Genom att avbryta strömmen tidigt hjälper en PCB-säkring till att innehålla fel som överbelastning eller kortslutning, vilket gör den till en grundläggande men väsentlig skyddskomponent i elektroniska system.

Hur en PCB-säkring fungerar i en krets

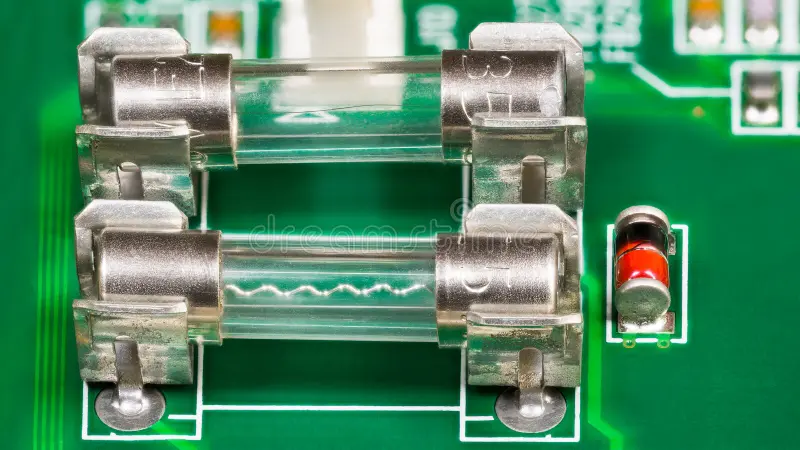

Figur 2. PCB-säkring i krets

En PCB-säkring tillåter elektrisk ström att passera under normal drift samtidigt som den avbryter flödet när strömmen överstiger en säker nivå.Under standardförhållanden rör sig ström genom säkringens interna metallelement med lågt motstånd, vilket gör att kretsen kan fungera utan avbrott.

När strömmen stiger över säkringens nominella värde börjar det interna elementet värmas på grund av den ökade belastningen.När temperaturen fortsätter att stiga, når metallelementet sin smältpunkt och bryter, vilket skapar en öppen krets som stoppar strömmen av elektricitet.

Under ett feltillstånd, såsom kortslutning eller överbelastning, leder den plötsliga ökningen av strömmen till snabb uppvärmning i säkringselementet, följt av smältning och separation av den ledande banan.Denna åtgärd avbryter kretsen vid punkten av överdriven ström, vilket hjälper till att begränsa energin som fortsätter genom systemet och minskar risken för överhettning och skador på anslutna komponenter.

Typer av PCB-säkringar förklaras

PCB-säkringar finns tillgängliga i olika former, designade för att matcha specifika kretslayouter och praktiska användningsförhållanden.De största skillnaderna kommer från hur de är monterade på brädet och hur de beter sig efter ett fel.Vissa typer är lämpade för kompakta konstruktioner, medan andra ger bättre mekaniskt stöd eller tillåter återanvändning efter drift.

Ytmonterade (SMD) säkringar

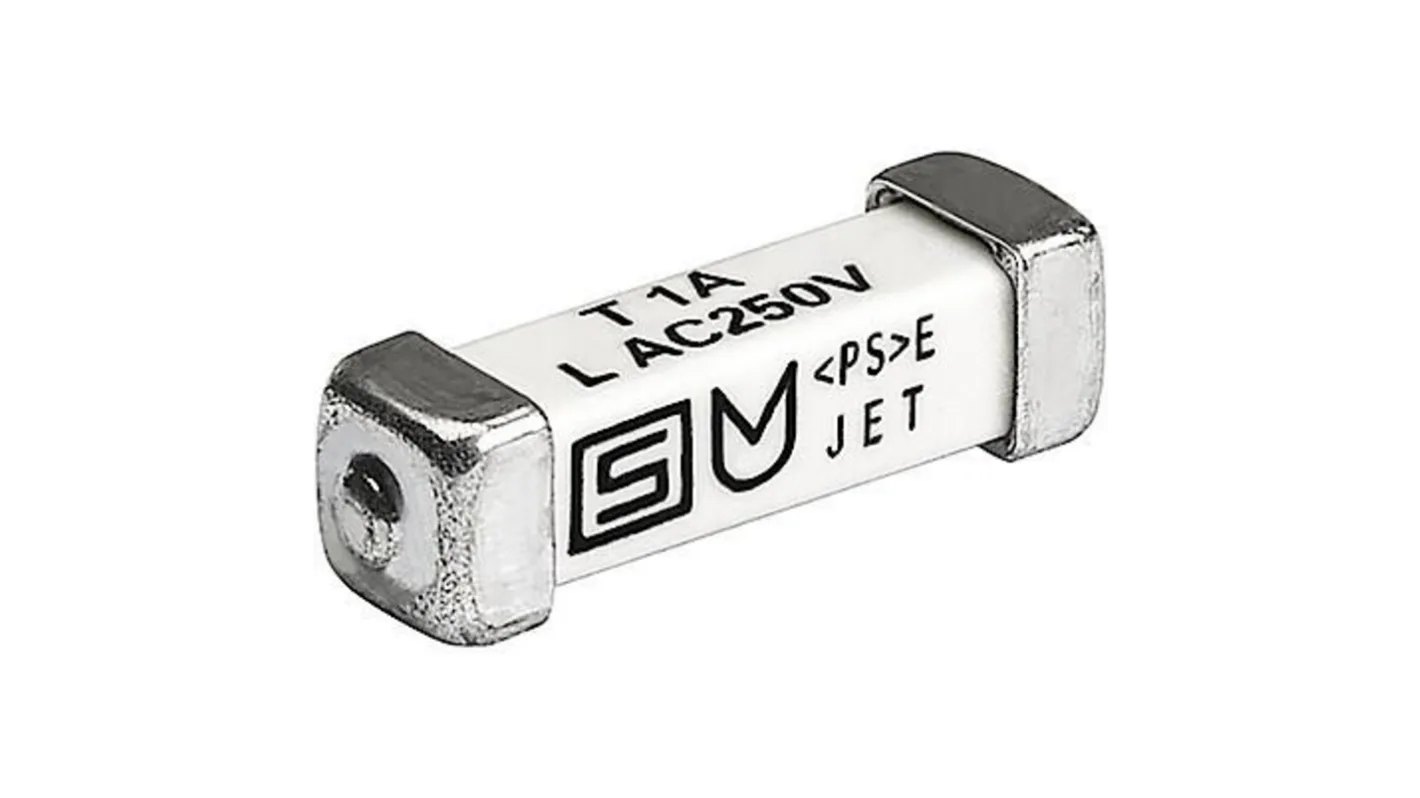

Figur 3. Ytmonterad säkring

Ytmonterade säkringar installeras direkt på ytan av ett kretskort och löds under monteringsprocessen.Deras kompakta storlek gör att de passar i täta layouter, vilket gör dem lämpliga för utrymmesbegränsade elektroniska system.Dessa säkringar används vanligtvis i konsumentelektronikapparater där kortutrymmet är begränsat och automatiserad montering krävs.

Genomgående säkringar

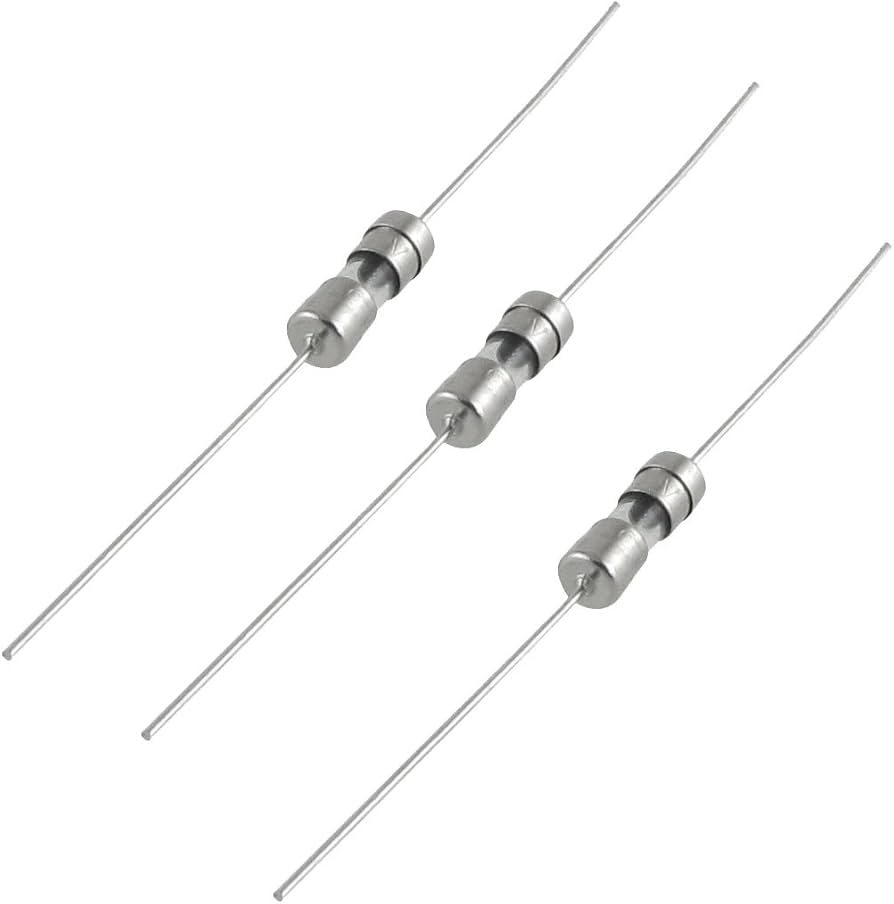

Figur 4. Genomgående säkring

Genomgående säkringar monteras genom att föra in metallkablar genom hål i kretskortet och säkra dem med lod på motsatt sida.Denna metod ger stark mekanisk stabilitet, vilket är fördelaktigt i miljöer som utsätts för vibrationer eller fysisk stress.De är också lättare att ta bort och byta ut, vilket gör dem lämpliga för system som kräver underhåll.Deras struktur stöder hållbarhet och manuell service i praktiska tillämpningar.

Återställbara (PTC) säkringar

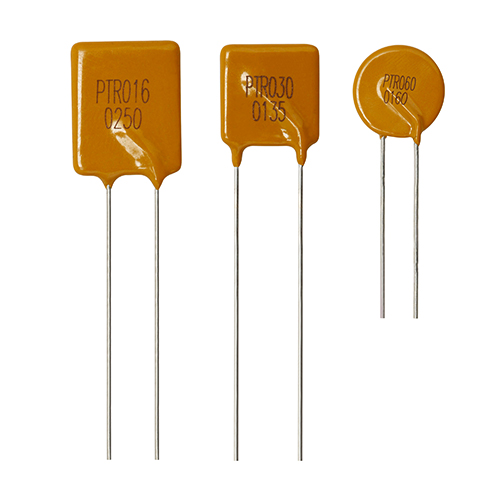

Figur 5. Återställbar PTC-säkring

Återställbara säkringar fungerar med en annan mekanism jämfört med standardsäkringar.Istället för att permanent öppna kretsen svarar de på överdriven ström genom att öka sitt inre motstånd, vilket minskar strömflödet.När feltillståndet har åtgärdats och enheten svalnar, återgår motståndet till sin ursprungliga låga nivå.Detta beteende gör att säkringen kan återställas och återanvändas utan att bytas ut, vilket gör den lämplig för kretsar där tillfälliga överströmshändelser kan inträffa.

Snabbblåsande vs långsamma säkringar

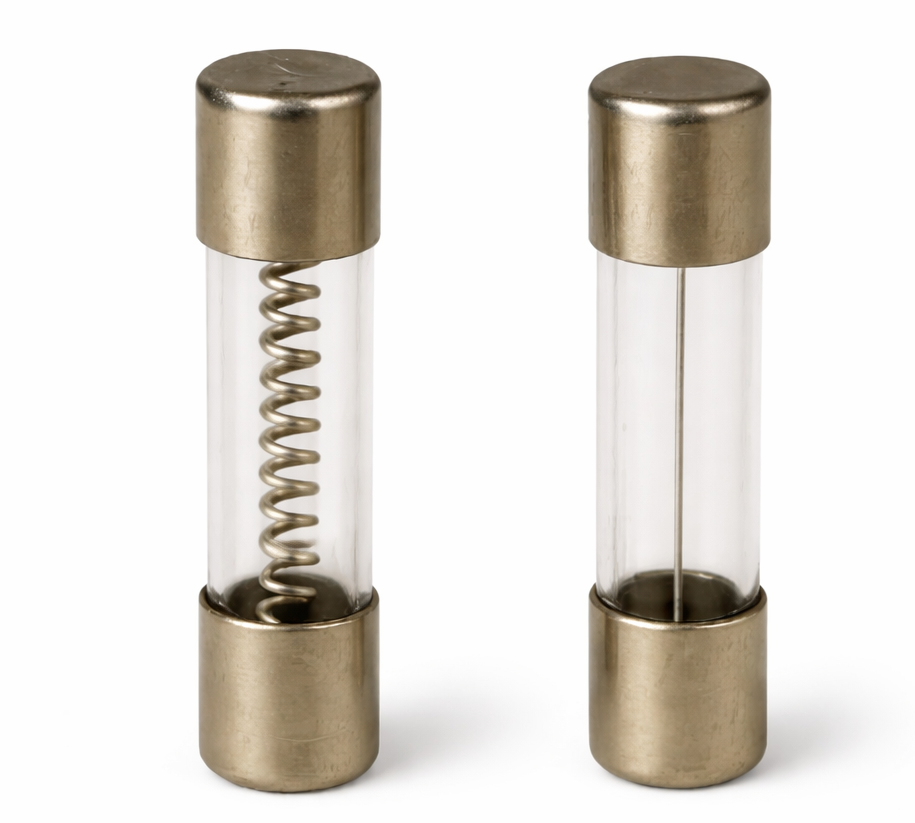

Figur 6. Snabb vs långsam säkring

Snabbsäkringar och långsamma säkringar skiljer sig huvudsakligen åt i hur snabbt de reagerar när strömmen överstiger märknivån, och denna svarstid påverkar direkt hur varje typ presterar i en krets.

En snabbsäkring reagerar nästan omedelbart, eftersom dess inre element smälter snabbt när överskottsström detekteras, vilket gör den lämplig för kretsar med känsliga komponenter som inte kan tolerera ens korta strömspikar.

Däremot är en långsam säkring, även kallad en tidsfördröjningssäkring, utformad för att hantera korta ökningar av strömmen utan att öppna kretsen direkt.Detta gör att den kan fungera tillförlitligt i applikationer där tillfälliga överspänningar förväntas, såsom i strömförsörjning eller motordrivna system.

Hur man beräknar rätt säkringsklassificering

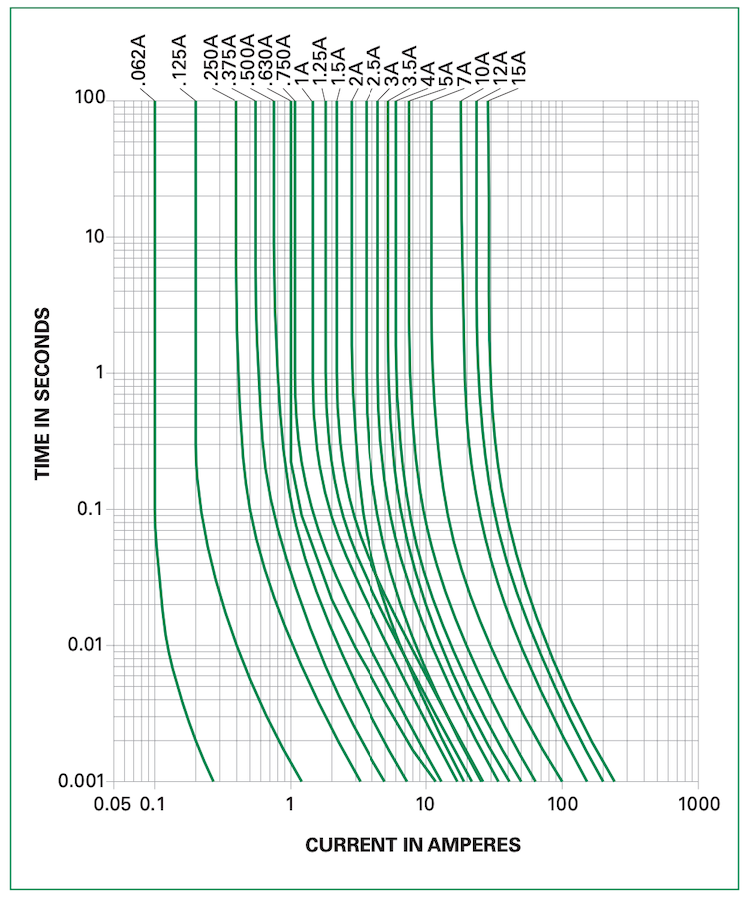

Figur 7. Säkringsklasskurva

Att beräkna rätt säkringsklassning börjar med att identifiera kretsens normala driftström.Detta värde representerar den ström som dras under normal drift och kan erhållas från designspecifikationer, komponentdata eller direkt mätning.

När driftsströmmen väl är känd appliceras en marginal för att tillåta små variationer i strömmen och för att undvika onödiga avbrott.Ett vanligt tillvägagångssätt är att öka värdet med cirka 20 till 25 procent.Till exempel, om en krets arbetar på 3 A, val av en säkring som är märkt runt 3,6 A till 3,75 A ger en balans mellan stabilitet och skydd.

Tid-strömkarakteristiken, som visas i grafen, hjälper till att bekräfta hur säkringen reagerar under olika strömnivåer.Den indikerar hur snabbt en säkring öppnas när den utsätts för strömmar över dess klassificering, vilket är användbart för att förstå om kortsiktiga ökningar kommer att tolereras.

Korrekt dimensionering säkerställer att säkringen förblir stabil under normal drift samtidigt som den reagerar när strömmen överskrider säkra gränser.En för liten säkring kan öppnas under rutinmässiga förhållanden, medan en som är för stor kanske inte reagerar effektivt under ett fel, vilket minskar dess skyddande funktion.

Tillämpningar av PCB-säkringar

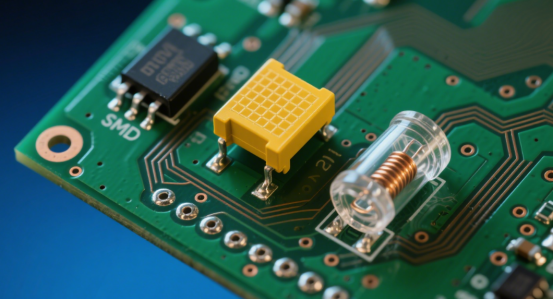

Figur 8. PCB-säkring på kretskortet

PCB-säkringar används i ett brett utbud av elektroniska system för att begränsa effekterna av för hög ström under onormala förhållanden, vilket hjälper till att begränsa fel som överbelastning eller kortslutning till en specifik del av kretsen och minska risken för skador på andra komponenter.

Inom hemelektronik är de integrerade i enheter som smartphones, bärbara datorer och hushållsutrustning, där ett kompakt och pålitligt skydd behövs inom begränsat utrymme.I strömförsörjning och batteribaserade system används PCB-säkringar i adaptrar, laddningsenheter och energilagringskretsar för att hantera oväntade ökningar av strömmen.

Bil- och industrisystem fungerar under mer krävande förhållanden, inklusive högre elektrisk belastning och miljöbelastning, där PCB-säkringar ger lokalt skydd inom elektroniska moduler.I kommunikations- och signalsystem skyddar de känsliga kretsvägar från plötsliga strömförändringar, vilket stöder stabil elektrisk prestanda under varierande förhållanden.

PCB säkring vs kretsbrytare

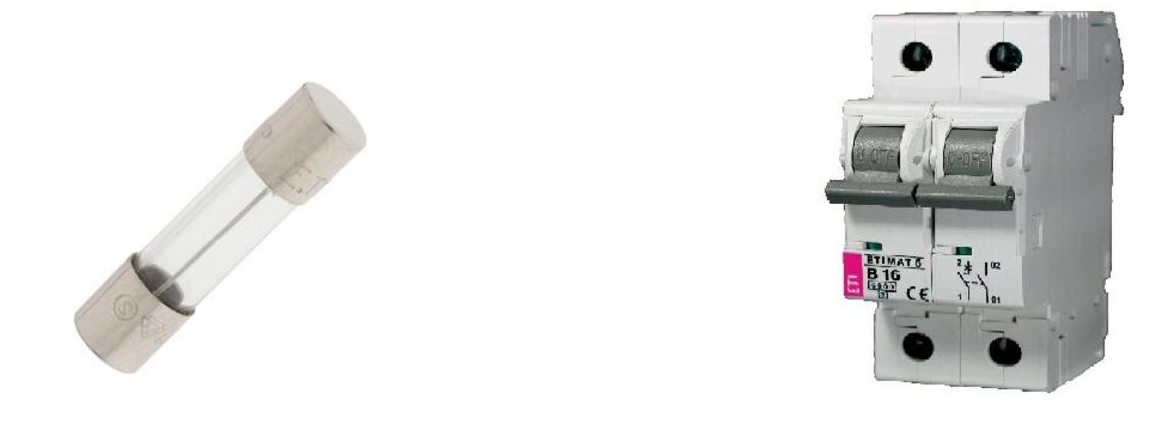

Figur 9. Säkring vs strömbrytare

PCB-säkringar och strömbrytare skyddar båda elektriska kretsar genom att avbryta överdriven ström, men de skiljer sig åt i hur de fungerar och hur de används.En PCB-säkring öppnar kretsen permanent när dess gräns överskrids, medan en strömbrytare bryter strömmen genom en mekanism som kan återställas efter att felet har åtgärdats.

Deras struktur speglar också olika designbehov.PCB-säkringar är kompakta och byggda för direkt placering på kretskort, vilket gör dem lämpliga för utrymmesbegränsade elektroniska system.Strömbrytare är i allmänhet större och används i externa kapslingar eller paneler där åtkomst är lättare.

Underhållskraven varierar också.En säkring måste bytas ut efter att den har aktiverats, medan en strömbrytare kan återställas och användas igen.Denna skillnad påverkar hur varje enhet väljs, beroende på om systemet kräver enkelt, billigt skydd eller upprepad användning utan utbyte.

Valet mellan de två beror på utrymme, tillgänglighet och driftsförhållanden, med PCB-säkringar som är lämpade för kompakta elektroniska system och strömbrytare föredragna i applikationer som kräver återställningsförmåga och enklare underhåll.

Slutsats

En PCB-säkring spelar en enkel roll, men den har stor inverkan på kretssäkerheten.Du har sett hur det fungerar, vilka olika typer som finns tillgängliga och hur varje typ passar specifika situationer.Att välja rätt säkring beror på att den matchas med kretsens ström och spänning samtidigt som man tillåter en liten marginal för stabil drift.Du måste också överväga var den är placerad så att den kan skydda kretsen effektivt.Med rätt inställning kan du minska risken för skador och hålla din krets igång smidigt.
