IC 7447: BCD till 7-segmentkonverterare guide

IC 7447 används främst för att konvertera binärkodad decimal (BCD) -data till signaler som kan driva 7-segmentskärmar.Detta chip gör det möjligt att visuellt representera siffror från 0 till 9 på dessa skärmar genom att bearbeta BCD -ingångar och översätta dem till motsvarande utgångar.Den här artikeln undersöker detaljerade funktioner, PIN -konfiguration och operativa funktioner i IC 7447, vilket ger värdefull insikt för alla som är engagerade i moderkortprojekt.

Katalog

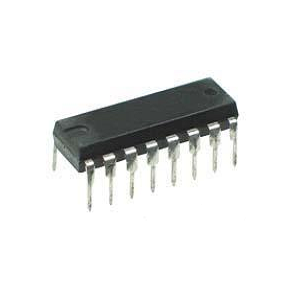

Översikt över IC 7447

IC 7447 står som ett definierande stycke i familjen 74xx logik, som ofta används i ett spektrum av digitala applikationer inklusive kalkylatorer, räknare, klockor och mätsystem.Dess primära funktion är avkodningen av BCD (binärkodade decimal) ingångar för 7-segmentskärmar, vilket underlättar omvandlingen av binära data till lätt tolkbara format.Inkapslad i ett 14-stifts dubbel-i-linje-paket, och med en 15V öppen samlarutgång, översätter denna IC en fyra-bitars binär sekvens till decimalnummer som sträcker sig från 0 till 9.

IC 7447: s rakhet och pålitlighet fastställer den som en baskomponent i digitala kretsar globalt.I digitala klockor och räknare möjliggör denna IC den tydliga presentationen av numeriska data för tydlighet och precision inom teknik.Inom komplexa system som multifunktionella mätanordningar kan förståelse för tidpunkt och logik sekvensering påverka prestanda, färdigheter som vanligtvis mognades under iterativ testning.Förmågan att urskilja och navigera i dessa finesser höjer enkla implementeringsinsatser till möjligheter till design och effektivitetsoptimering.

Tekniskt underlättar IC 7447 effektiv datarepresentation och fungerar som en bro mellan råa binära insatsvaror och den uttrycksfulla potentialen för decimalantal.Denna översättning är inte en ren teknisk uppgift utan förbättrar interaktionen med enheter.Små justeringar i implementeringen, såsom modifiering av drivström för skärmar, kan mycket förändra utgångskvalitet och komponentlivslängd, vilket belyser essensen av empiriskt och iterativt lärande inom elektronik.

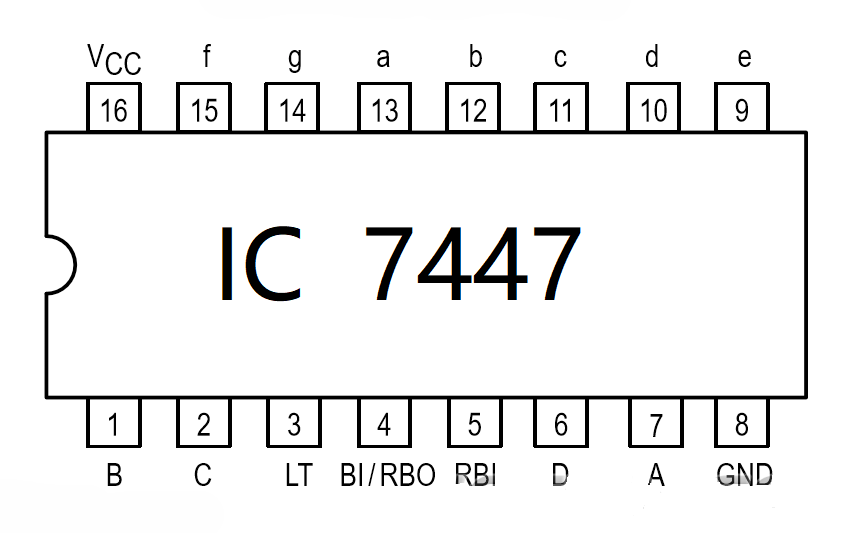

IC 7447 PIN -konfiguration

Stift nr	Beskrivning
1	BCD B -ingång
2	BCD C -ingång
3	Lamptest
4	RB -utgång
5	RB -ingång
6	BCD D -ingång
7	BCD En ingång
8	Jord
9	7-segment E-utgång
10	7-segment D-utgång
11	7-segment C-utgång
12	7-segment B-utgång
13	7-Segment en utgång
14	7-segment G-utgång
15	7-segment F-utgång
16	VCC - Positiv utbud

Hur IC 7447 fungerar i digitala kretsar?

En drivarkrets är en typ av kombinationslogik utformad för att översätta flera insignaler till specifika utgångar.Det huvudsakliga syftet är att säkerställa att utgångarna motsvarar exakt ingångsvärdena på ett systematiskt och förutsägbart sätt.Till exempel utför IC 7447, en BCD-till-7-segmentavkodare, denna funktion genom att konvertera binärkodad decimal (BCD) ingångar till visuellt igenkännbara decimalutgångar.Denna process förlitar sig på principerna för booleska algebra och drift av logikgrindar för att utföra dessa omvandlingar effektivt.

Funktionen för en 7-segmentskärm innebär en enkel relation mellan ingångar och utgångar.Systemet tar in fyra ingångslinjer, som avkodaren bearbetar för att kontrollera sju utgångslinjer.Inuti IC 7447 översätter avkodaren BCD-inmatningsdata till ett format som direkt driver 7-segmentet.Varje ingångskombination är förkortad för att belysa specifika segment på displayen, och bildar önskat nummer eller tecken.Denna kartläggning säkerställer att displayen fungerar pålitligt och konsekvent utan ytterligare extern kontroll.

En av de viktigaste funktionerna i IC 7447 är dess förmåga att hantera denna konvertering internt.Chipet genererar automatiskt de nödvändiga komplementen för BCD -ingångarna, vilket eliminerar behovet av extern programmering eller extra kretsar.Denna inbyggda funktionalitet förenklar processen för att visa information, eftersom chipet förbereder data i ett format som 7-segmentskärmen enkelt kan tolka.Som ett resultat ger det en enkel och effektiv lösning för att konvertera digitala ingångar till läsbara utgångar.

BCD-till-7-segmentomvandling via IC 7447

IC 7447 är ett chip som används för att styra vanliga anod 7-segmentskärmar, såsom Kingbright SA03.Den konverterar en 4-bitars binär ingång till siffror som visas på 7-segmentmodulen.4-bitarsingången är märkt D, C, B och A, med varje bit som representerar ett värde: D är 8: s plats, C är 4: s plats, B är 2: s plats och A är 1: s plats.Dessa ingångar kommer vanligtvis från en binär räknare.När ingången är mellan 0000 (binär för 0) och 1001 (binär för 9) producerar IC rätt nummer på displayen.Detta kallas binärkodad decimal (BCD).Om ingången är högre än 1001 kommer IC att mata ut felaktiga eller odefinierade värden på displayen.Du kan kontrollera dessa utgångar med sanningstabellen i IC: s datablad.Kontrollstiften på IC är märkta BI/RBO, RBI och LT.Dessa används för att blanka, rippla blanking och testa skärmen.För att använda IC normalt, anslut dessa stift till en 5V -kraftkälla.

Grundläggande inställning

För att ställa in kretsen börjar du med att ansluta kraften.Fäst stift 16 (VCC), stift 3 (LT), stift 4 (BI/RBO) och stift 5 (RBI) till en 5V -strömförsörjning för att säkerställa att komponenterna får tillräcklig effekt.Anslut sedan till stift 8 (GND) till marken (0V) för att slutföra kretsen och ge en stabil referenspunkt.Länk därefter inmatningsstiften.Anslut stift 1, 2, 6 och 7, som fungerar som DCBA -ingångar, till motsvarande DCBA -utgångsstift på din räknare.Detta gör att räknaren kan skicka signaler som styr visningsutgången.Slutligen, led skärmen.Anslut stift 9 till 15 till A-, B-, C-, D-, E-, F- och G-segmenten på din vanliga ANODE 7-Segment Display.Se till att varje stift matchas korrekt till dess respektive segment för att säkerställa korrekt siffra representation på displayen.

Avancerade operationer inom visningshantering

Integrerade kretsar som 74xx47 är utformade för att förenkla kontrollen och förbättra prestandan för flera siffriga skärmar.Dessa kretsar inkluderar funktioner som lamptest, blanking ingång och rippelblanking, som förbättrar visningsförlitlighet, tydlighet och effektivitet.De Lamptest Funktionen lyser upp alla segment av en 7-segmentskärm samtidigt när dess specifika stift aktiveras med låg spänning.Detta test hjälper till att bekräfta att alla segment fungerar korrekt före regelbunden användning eller under underhåll.Den fungerar oberoende av de binära inmatningsvärdena för DCBA, vilket gör det till ett snabbt och enkelt sätt att säkerställa visningsberedskap.De Blanking ingång Tillåter att alla segment på displayen stängs av utan att ändra inmatningsdata.Denna funktion är användbar för att spara kraft under inaktivitet eller för att minska visuell röran i enheter där kontinuerlig belysning kan vara distraherande.Den bevarar inmatningsdata samtidigt som flexibiliteten ger flexibilitet.

De Ripple Blanking Input (RBI) och Ripple Blanking Output (RBO) Kontrollera undertrycket av ledande nollor i flera siffriga skärmar.Till exempel, istället för att visa "005", kommer displayen att visa "5."Denna funktion säkerställer att endast meningsfulla siffror är upplysta.I kedjade skärmar ansluts RBO för en IC till RBI för nästa, vilket säkerställer konsekvent nollundertryckning över alla siffror.Den minst betydande siffran RBI är ansluten till en högspänning för att bara visa noll vid behov.Dessa funktioner fungerar tillsammans för att förbättra funktionaliteten för digitala skärmar.De säkerställer operationell tillförlitlighet, bevarar energi och förbättrar tydligheten i numerisk information.Siffrorna nedan visar förhållandet mellan inmatningskonfigurationer (DCBA, RBI och LT) och motsvarande utgång på en 7-segmentskärm, vilket belyser hur funktioner som Ripple Blanking och LAMP-test påverkar skärmen.

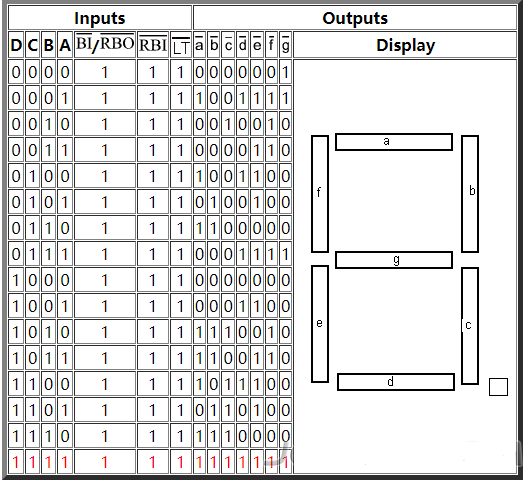

7-segmentdisplayingång och utgångstabell

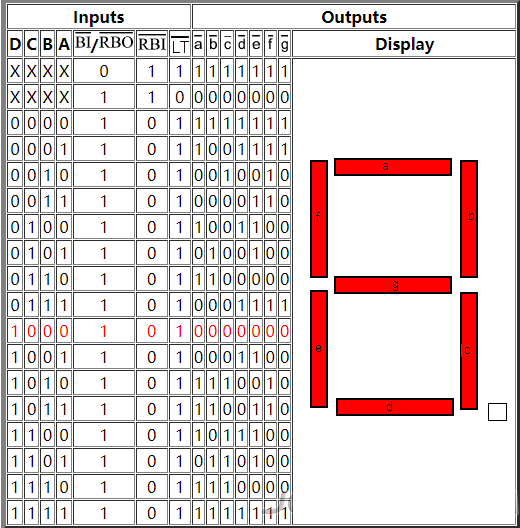

7-Segment Display Ripple Blanking och Lamp Test Resultat

IC 7447 Funktioner och specifikationer

• Stöder ett brett spänningsområde som erbjuder större flexibilitet.

• Kan fungera effektivt under olika miljöförhållanden.

• Interna pull-up-motstånd Ta bort nödvändigheten för externa komponenter.

• Inmatningsklämmdioder ingår, vilket gör höghastighetsavslutning onödig.

• Utgångar är utformade med öppen samlingsfunktionalitet.

• Konverterar BCD (binärkodad decimal) inmatning till en 7-segmentskärm, vilket gör att nummer 0 till 9 kan visas.

• Har fyra ingångslinjer och sju utgångslinjer för funktionalitet.

• Varje paket innehåller en 7447 IC.

• Chipet är markerat med identifieraren "7447."

• Arbetar på en 5V kraftkälla, med ett acceptabelt intervall mellan 4,75V och 5.25V.

• Levereras med 14 till 16 stift i ett dubbel-i-linje-paket (DIP) -format.

Slutsats

IC 7447 är en viktig del av att visa siffror på 7-segmentskärmar genom att ändra binärkodade decimaldata till ett läsbart format.Dess användbarhet och användbara funktioner gör det till ett vanligt val för många digitala elektronikprojekt, från grundläggande räknare till avancerade system.Att lära sig hur det fungerar kan förbättra designen och funktionen av digitala skärmar.
