IO -block förklarade: Funktionalitet och applikationer

Brandlarmsystem spelar en allvarlig roll i att skydda liv och egendom genom att säkerställa snabba och samordnade svar under nödsituationer.Dominant för denna funktionalitet är larmkontrollen och dess stödkomponenter, inklusive ingångs-/utgångsmoduler, rökavgasventiler, dörrdörrar och andra grundläggande enheter.Tillsammans skapar dessa element ett synkroniserat nätverk utformat för att upptäcka, signalera och aktivera säkerhetsåtgärder med precision.Den här artikeln undersöker de komplicerade arbetena och funktionerna i GST-LD-8301 och GST-LD-8303 ingångs-/utgångsmoduler-avancerade komponenter som förbättrar tillförlitligheten och anpassningsförmågan hos brandsäkerhetssystem.Från elektronisk kodningsflexibilitet till robusta ledningar, gräver vi in ​​i de viktigaste attributen som gör dessa moduler nödvändiga i moderna brandskyddsstrategier.Oavsett om du optimerar säkerheten i höghus eller industriella anläggningar, är förståelse av dessa modulers funktionalitet topp för att säkerställa systemintegritet och beredskap.

Katalog

Funktionalitet

I händelse av brandlarm antar larmkontrollen en nyckelroll och aktiverar olika externa styrenheter länkade via utgångsmodulen.Detta intrikata system består av flera komponenter som fungerar i tandem, såsom rökavgasventiler, lufttillförselventiler, brandbildörrar, fläktar och larmklockor.Varje enhet är noggrant konstruerad för att svara på styrenhetens kommandon samtidigt som det fungerar sammanhängande under nödsituationer.Utgångsmodulen, ansluten till styrenhetens slingbuss, kan strategiskt placeras antingen nära den utrustning som den övervakar eller inom en terminalbox, vilket förbättrar både tillgänglighet och driftseffektivitet.

Systemets kapacitet för elektronisk kodning på plats lägger till ett lager av flexibilitet, vilket möjliggör modifieringar som överensstämmer med specifika tekniska behov.Denna anpassningsförmåga blir mestadels anmärkningsvärd i miljöer där brandsäkerhetsåtgärder måste anpassas för att passa distinkta strukturella och operativa egenskaper.Till exempel i höghus kan den exakta integrationen av rökavgasventiler och brandluckor programmeras för att effektivt hantera rök och därigenom skydda evakueringsvägar och säkerställa säkerheten för individer under allvarliga stunder.

När styrenheten upptäcker en larmsignal från en detektor skickar den snabbt en styrsignal genom bussen till utgångsmodulen, som sedan aktiverar den nödvändiga brandbekämpningsutrustningen.Denna sekvens illustrerar en välkoordinerad svarmekanism som inte bara uppfyller regleringsstandarder utan också förkroppsligar bästa praxis i beredskap.Fluidinteraktionen mellan de olika komponenterna i brandlarmssystemet minskar avsevärt riskerna och förbättrar säkerheten för alla passagerare.

Produktöversikt

Drag

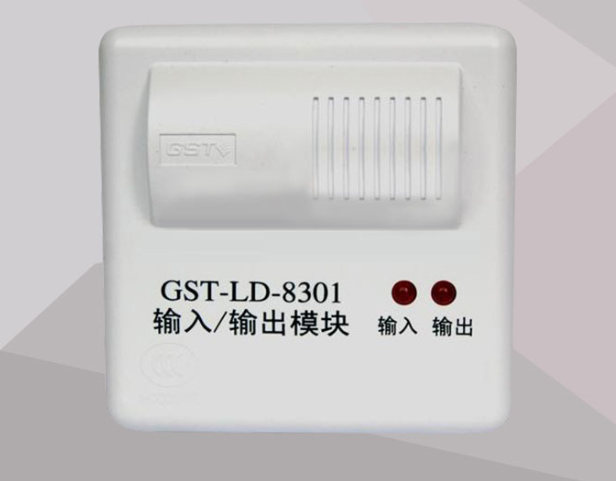

GST-LD-8301 ingångs-/utgångsmodulen fungerar som ett avancerat bussbaserat kontrollgränssnitt, noggrant utformat för dubbelverkningsutrustning.Detta inkluderar farliga system som tvåstegs brandsäkra rullande slutardörrar, vattenpumpar och rökavgasfläktar.Modulen är avgörande för att säkerställa den exakta positioneringen av branddörrar, vilket möjliggör kontroll över olika nivåer - från övre till mellan- och mitten till lägre positioner.Dess anpassningsförmåga är anmärkningsvärd;Det kan fungera som två separata GST-LD-8301-ingångs-/utgångsmoduler, vilket avsevärt förbättrar operativ flexibilitet i intrikata inställningar.

I faktiska scenarier är tillförlitligheten för kontrollgränssnitt dominerande.I högtrycksmiljöer som kommersiella byggnader eller industrianläggningar kan till exempel förmågan att snabbt och exakt hantera brandbildörrar påverka säkerhetsresultaten.Insikter från flera installationer avslöjar att integrationen av sådana moduler leder till markanta förbättringar i responstider under nödsituationer och därmed stärker de totala säkerhetsprotokollen på plats.

GST-LD-8303 ingångs-/utgångsmodulen har två kontinuerliga kodade adresser, med högst 242 koder.Denna funktionalitet gör det möjligt för modulen att ta emot kommandon för två separata åtgärder från styrenheten, och erbjuder två kontrollutgångar och två bekräftelseingångar.När den arbetar på en normalt öppen switch -signal, när den är aktiverad, överför den denna signal till styrenheten genom länkbussen, utlöser larm och visar åtgärdens adress.I händelse av ett modulfel är styrenheten programmerad för att generera ett larm samtidigt som det indikerar det specifika modulnumret, vilket säkerställer omedelbar medvetenhet om komplikationer.Närvaron av två par normalt öppna och normalt stängda kontakter, utöver två aktiva utgångar, förstärker ytterligare modulens kapacitet.Dessutom innehåller den linjedetektering för både ingång och utgång, vilket är dynamiskt för att bevara operativ integritet.

Tekniska specifikationer

Huvudspecifikationer	Information
Arbetsspänning	Busspänning: buss 24V
	Strömförsörjningsspänning: Dc24v
Övervakningsström	Bussström: ≤1mA
	Strömförsörjningsström: ≤6mA
Verksamhet	Bussström: ≤4mA
	Strömförsörjningsström: ≤35 mA
Ledningssystem	Anslut till styrenheten med icke-polaritetssignal två bussar och ansluter till DC24V strömförsörjning med icke-polaritetseffekt två bussar.
Utgångskapacitet	DC24V/1A (summan av den maximala utgångskapaciteten för Två grupper är DC24V/1A).
Utgångskontrollläge	Puls, nivå (relä normalt öppen/normalt stängd passiv kontaktutgång;Reläets dragtid är 10-talet när pulsen startar).
Fabriksinställning	Tvåvägs normalt öppen linjekontrollmetod.
Operationsmiljö	Temperatur: -10 ℃～+55 ℃
	Relativ luftfuktighet: ≤95% (ingen kondens)
Skalskyddsnivå	Ip30
Övergripande dimensioner	110 mm × 86mm × 43mm (med bottenskal).

Ledningsdetaljer

I världen av ledningar för moduler som utsetts till "normalt öppen inspektionslinje" -status innebär en tankeväckande metod att ansluta ett 4,7 kΩ terminalmotstånd parallellt i slutet av modulens ingångslinje, specifikt längst ner från modulen.Denna noggranna placering tjänar till att stabilisera signalen samtidigt som man effektivt minskar brusinterferensen.Sådana åtgärder kan stärka systemets tillförlitlighet avsevärt, vilket gör att det kan utföra med större förtroende.För moduler som är konfigurerade till "Normalt stängd inspektionslinje" -status rekommenderas installationen av ett 4,7 kΩ termineringsmotstånd i serie vid samma terminal.Denna installation spelar en dynamisk roll för att bevara kretsintegritet, vilket säkerställer att systemet fungerar förutsägbart över olika operativa förhållanden.

Vid utvärdering av modulens utgångsfas är det klokt att ansluta ett 4,7 kΩ terminalmotstånd parallellt med en in4007 -diod i serie.Denna konfiguration uppfyller två grundläggande funktioner: motståndet garanterar lämplig signalavslutning, medan dioden fungerar som en skydd mot potentiell omvänd polaritet, vilket annars kan leda till kretsskador.Den tankeväckande integrationen av dessa komponenter visar en nyanserad förståelse av kretsdynamiken och nödvändigheten av skyddande åtgärder i elektroniska konstruktioner.

Praktiska erfarenheter inom området avslöjar att noggrann uppmärksamhet på detaljer i ledningskonfigurationer kan avvärja många vanliga utmaningar, inklusive signalnedbrytning och utrustningsfel.Till exempel observerar tekniker ofta att att inte avbryta linjer korrekt kan leda till ojämnt systembeteende.Detta belyser värdet av att följa etablerade metoder, som inte bara främjar en jämnare operation utan också bidrar till utrustningens livslängd.
