IRF630 N-kanal Power MOSFET: Funktioner, pinout och datablad

Den här guiden utforskar funktionerna i IRF630, en hållbar N-kanal MOSFET känd för sin högspänningshantering och låg motstånd i ett TO-220-paket.Det täcker pinout, applikationer och datablad för att hjälpa dig att förstå hur du använder denna komponent effektivt.Genom att lyfta fram dess prestanda och praktiska användningar syftar den här artikeln till att ge dig kunskap för att få ut det mesta av IRF630 i dina elektroniska projekt.

Katalog

Översikt över IRF630

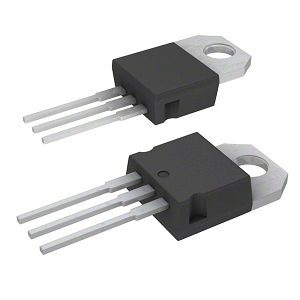

De IRF630 är erkänd för sina imponerande 200 V N-kanal Power MOSFET-attribut, förutom att ha en motståndskraft på 0,29 Ω och upprätthålla en kontinuerlig ström på 9 A. Innesluten i ett TO-220-paket, utnyttjar denna enhet Stmicroelectronics Pioneering StripFet ™ ™process, vilket effektivt reducerar ingångskapacitans och grindladdning.Dessa egenskaper gör IRF630 lämplig som en primär switch i banbrytande, energimedvetna isolerade DC-DC-omvandlare.StripFET ™ -tekniken höjer IRF630: s effektivitet genom att förfina sin växlingshastighet och minimera förluster.Detta tekniska språng säkerställer enhetens förmåga att hantera högre frekvenser och anpassa sig väl till moderna kraftapplikationer.Minskningen av grindavgiften resulterar i lägre kraftförbrukning, vilket ökar den totala systemeffektiviteten.Tillförlitligheten och robustheten hos denna MOSFET tillgodoser dess användning i ett brett spektrum av utmanande applikationer.IRF630 är mycket uppskattad i praktiska scenarier för dess stabilitet och prestanda under intensiva förhållanden som uppstår inom industri och elektronik.

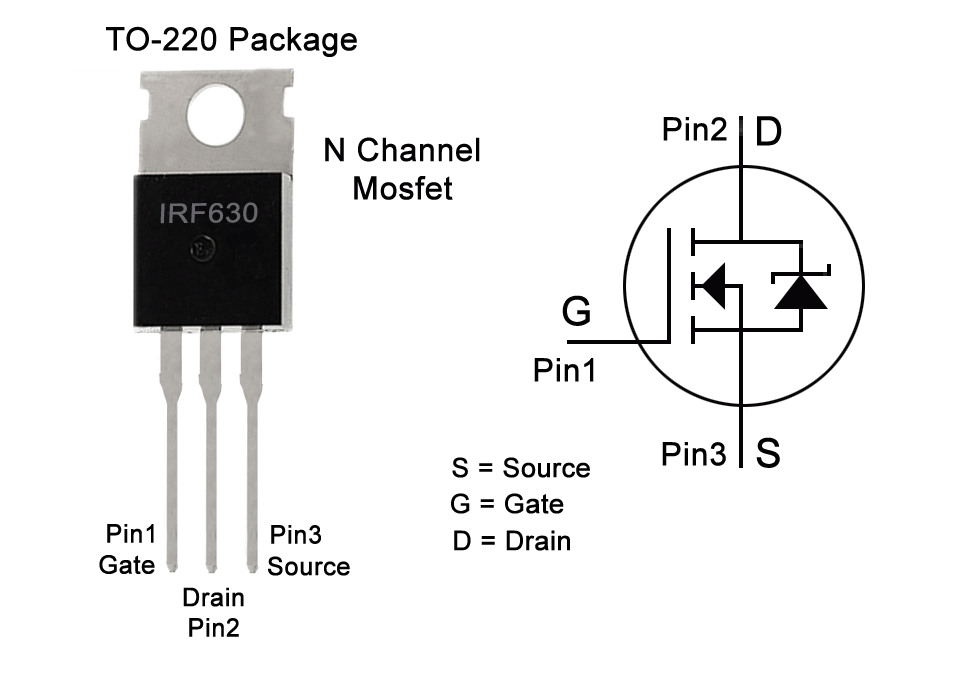

IRF630 -stiftkonfiguration

Pin No.	Stiftnamn	Fungera
1	Gate	Kontrollerar elektronflöde mellan källa och dränering;fungerar som En switch för att slå på eller stänga av MOSFET.Kräver exakt spänningshantering, ofta skyddade av grindmotstånd.
2	Dränera	Utgångspunkt för huvudströmmen.Ansluten till lasten i kretsdiagram;Värmesavstoppningstekniker som kylflänsar är vana vid Hantera högt strömflöde.
3	Källa	Inträdesterminal för nuvarande, vanligtvis ansluten till jord.Upprätthåller referensspänning och hjälper till att minska elektromagnetiska interferens.

IRF630 CAD -modell

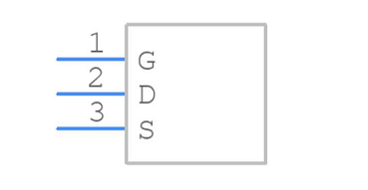

IRF630 -symbol

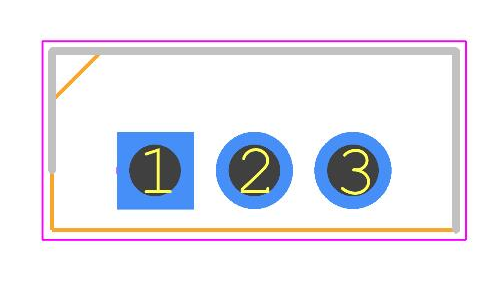

IRF630 fotavtryck

IRF630 3D -modell

Funktioner i IRF630

DV/DT -prestanda

IRF630 firas för sin anmärkningsvärda DV/DT -prestanda och trivs i miljöer som kräver snabbspänningsövergångar.Denna kapacitet är fördelaktig för applikationer som behöver snabba justeringar, vilket stödjer både effektivitet och pålitlighet.Till exempel utnyttjar sofistikerade kraftomkopplingssystem denna förmåga att förbättra funktionaliteten mitt i dynamiska belastningsscenarier.

Inneboende kapacitet

IRF630 har en särskilt låg inneboende kapacitans för att minimera effektförluster och öka den totala systemets effektivitet.Minskad kapacitans minskar parasitiska effekter, vilket kan inducera förseningar och energiavfall i högfrekventa kretsar.

Avgift

Med en minimerad grindladdning sticker IRF630 ut i höghastighetssammanhang.Denna egenskap sänker energibehovet för att växla transistortillståndet och främja snabbare växlingstider med minskad strömförbrukning.Andra fokuserar på denna egenskap för att förstärka effektiviteten i kraftomvandlingssystem, där energianvändningen hanteras noggrant.

IRF630 -specifikationer

Typ	Parameter
Livscykelstatus	Aktiv (senast uppdaterad: 8 månader sedan)
Fabriksledning	12 veckor
Montera	Genom hålet
Monteringstyp	Genom hålet
Förpackning / fodral	TO-220-3
Antal stift	3
Vikt	4.535924G
Transistorelementmaterial	KISEL
Aktuell - kontinuerlig dränering (ID) @ 25 ℃	9A TC
Körspänning (max Rds på, min RDS på)	10V
Antal element	1
Power Dispipation (max)	75W TC
Driftstemperatur	-65 ° C ~ 150 ° C TJ
Förpackning	Rör
Serie	Mesh Overlay ™ II
JESD-609 kod	e3
Delstatus	Aktiv
Fuktkänslighetsnivå (MSL)	1 (obegränsad)
Antal avslutningar	3
ECCN -kod	Örat99
Motstånd	400moh
Terminal	Matt tenn (Sn)
Tilläggsfunktion	Lavin
Spännings - klassad DC	200V
Aktuellt betyg	9a
Basdelnummer	Irf6
Räkning	3
Blyplan	2,54 mm
Elementkonfiguration	Enda
Driftsläge	Förbättringsläge
Maktförsläpp	75w
Slå på fördröjningstiden	10 ns
Foster -typ	N-kanal
Transistorapplikation	VÄXLANDE
Rds on (max) @ id, vgs	400MΩ @ 4.5A, 10V
Vgs (th) (max) @ id	4V @ 250μA
Ingångskapacitans (CISS) (max) @ vds	700pf @ 25v
Gate Charge (QG) (max) @ VGS	45nc @ 10v
Stigningstid	15ns
VGS (max)	± 20V
Omvänd återhämtningstid	170 ns
Kontinuerlig dräneringsström (ID)	9a
Tröskelspänning	3v
JEDEC-95 kod	TO-220AB
Grind till källspänning (VGS)	20V
Tappa strömmax (ABS) (ID)	9a
Tappa till källens nedbrytningsspänning	200V
Dubbelförsörjningsspänning	200V
Nominell VGS	3 v
Feedback Cap-Max (CRS)	50 pf
Höjd	15,75 mm
Längd	10.4 mm
Bredd	4,6 mm
Nå SVHC	Ingen SVHC
Strålning härdning	Inga
ROHS -status	ROHS3 -kompatibel
Blyfri	Blyfri

Alternativ för IRF630

Artikelnummer	Beskrivning	Tillverkare
IRF630	Kraftfälteffekttransistor, N-kanal, metalloxid Halvledare FET	Philips Semiconductors
SIHF630-E3	Transistor 9 A, 200 V, 0,4 ohm, N-kanal, SI, Power, MOSFET, TO-220AB, ROHS-kompatibel, TO-220, 3 PIN, FET ALLMÄN PUNCT POWER	Vishay Siliconix
SIHF630	Transistor 9 A, 200 V, 0,4 ohm, N-kanal, SI, Power, MOSFET, TO-220AB, TO-220, 3-stift, FET General Purpose Power	Vishay Siliconix
IRF630PBF	Power Field-Effect Transistor, 9A (ID), 200V, 0,4HM, 1-element, n-kanal, kisel, metalloxid halvledare FET, TO-220AB, ROHS Kompatibel, till-220, 3-stift	Vishay Siliconix

SIHF630 mot IRF630

Delar	IRF630	SIHF630
IHS -tillverkare	Stmikroelektronik	Vishay Siliconix
Nå efterlevnadskod	inte kompatibel	okänd
HTS -kod	8541.29.00.95
Fabriksledning	12 veckor
Samacsys beskrivning	IRF630, N-kanal MOSFET Transistor 9 A 200 V, 3-stift Till-220
Samacsys tillverkare	Stmikroelektronik
Avalanche Energy Rating (EA)	160 MJ	250 MJ
Feedback Cap-Max (CRS)	50 pf	250 pf
JESD-609 kod	e3	e0
Power Dispatation Ambient-Max	100 w
Power Dissipation-Max (ABS)	75 w	74 W
Terminal	Matt tenn (Sn)	Tenn/bly (SN/PB)
Turn-On Time-Max (ton)	180 ns
Basnummer matcher	6	11
Pbfree -kod	Ja	Inga
ROHS -kod	Ja	Inga

IRF630 -applikationer

Växlingsapplikationer: IRF630 används vanligtvis i kretsar som kräver snabb och tillförlitlig växling.Det är idealiskt för kraftförsörjning, motorstyrningar och belysningssystem, där det hjälper till att förbättra energieffektiviteten genom att minska värme- och kraftförlust.

Strömförsörjning: I kraftförsörjningskretsar såsom spänningsregulatorer, inverterare och DC-DC-omvandlare hanterar IRF630 kraftflödet effektivt och minimerar energiförlust och värme.Det används också i oavbruten strömförsörjning (UPS) för att säkerställa en stabil effektutgång under spänningsfluktuationer.

Motorstyrning: IRF630 används ofta i DC -motordrivare och PWM -styrsystem, vilket hjälper till att justera motorvarvtal och vridmoment i enheter som fläktar, pumpar, robotar och elektriska fordon.Dess snabbväxling förbättrar prestanda och effekteffektivitet i motorsystem.

Ljudförstärkare: I ljudförstärkare i klass D tillåter IRF630 högkvalitativ ljudutgång med minimal värme.Det används vanligtvis i hemljudsystem, billjud och bärbara högtalare, vilket säkerställer effektiv och pålitlig prestanda.

LED -belysning: IRF630 är användbar för att styra LED -belysningssystem, inklusive dimbara lampor och smarta belysningslösningar.Det hjälper till att hantera kraft effektivt i gatuljus, fordonsbelysningar och hembelysningssystem.

Sol- och förnybara energisystem: IRF630 används i solinverterare för att konvertera DC -effekt från solpaneler till användbar växelström.Det finns också i batterilagringssystem och vindkraftsinställningar, förbättring av energikonvertering och minimerar effektförlust.

Battery Management Systems (BMS): I batteriledningssystem kontrollerar IRF630 batteriladdning och urladdning, förlänger batteritiden och förhindrar överladdning eller överhettning.Det är viktigt för enheter som elektriska fordon och bärbar elektronik.

Industriell automatisering: IRF630 används i automatiseringssystem för att styra reläer, solenoider och ställdon i fabriker och maskiner.Dess hållbarhet och snabbomkoppling gör det tillförlitligt för att hantera tunga belastningar i industriella miljöer.

Högfrekvenskretsar: På grund av dess snabba växlingsfunktioner är IRF630 lämplig för högfrekventa applikationer som RF-förstärkare, oscillatorer och telekommunikation.Det hjälper till att upprätthålla stabila signaler i trådlösa system.

Skyddskretsar: IRF630 används i skyddskretsar för att förhindra skador från spänningsspikar eller felaktiga strömanslutningar.Det säkerställer säkerheten genom att snabbt avbryta kraften under fel.

Utvärdering av IRF630 -kretsar

Testkrets för induktiv belastning och återhämtningstider

Testkrets för resistiva belastningstider

Oklampad induktiv lasttestkrets

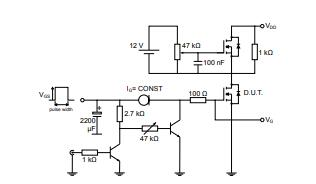

Testkrets för grindladdningsbeteende

Oklampad induktiv vågform

Växlingstidsvågform

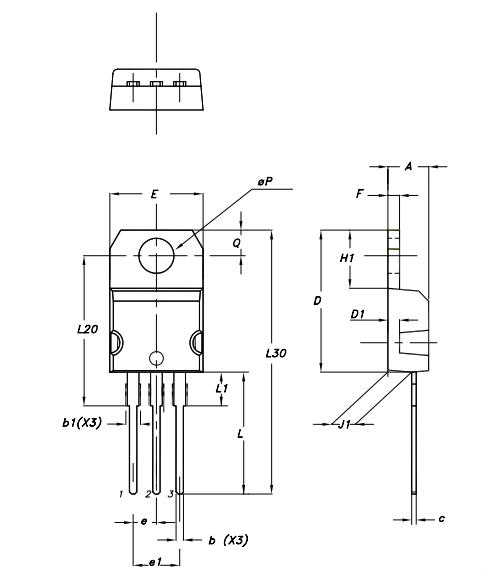

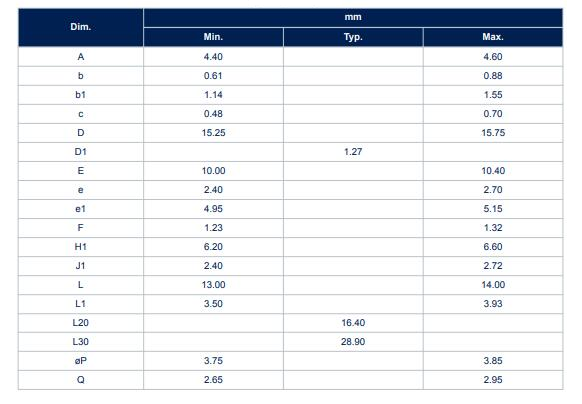

Paket för IRF630

Tillverkare av IRF630

Stmicroelectronics framträder som en inflytelserik kraft inom halvledarsektorn.Stmicroelectronics utmärker sig vid att skapa kiselbaserade halvledare.Denna kompetens återspeglar en hängivenhet till pågående innovation och år av flitig förfining för att anpassa sig till marknadsskift.Kontinuerlig forsknings- och utvecklingsinsatser driver skapandet av avancerade, pålitliga produkter för en global publik.Företagets kärnkompetens inom systemintegration skiljer den i branschen.Genom omfattande integrationsmetoder designer STMicroelectronics -lösningar för intrikata tillämpningar i olika sektorer, såsom fordon och elektronik.Stmicroelectronics anpassar kontinuerligt en visionär syn som erkänner halvledarindustrins utveckling.Denna pågående strävan efter förbättring manifesteras över produktinnovation och större strategiska projekt.Perspektivet, format av empirisk kunskap och angelägna marknadsobservationer, visar rollen som flexibilitet och framsyn i en bransch definierad av snabb teknisk progression.Genom att anpassa resurser och strategier med nya mönster gör det möjligt för STMICROELECTRONIC att upprätthålla sin ledarroll och etablera riktmärken i effektivitet och teknisk förmåga som inspirerar kamrater inom sektorn.

Datablad

IRF630 Datablad:

IRF630 (FP) .pdf

IRF630PBF -datablad:

IRF630.PDF
