LFE3-35EA-7ftN256C FPGA: Specifikationer, funktioner och fördelar

LFE3-35EA-7ftN256C från Lattice Semiconductor är en nyckelmodell i LatticeECP3 ™ FPGA-familjen, som kombinerar hög prestanda med överkomliga priser.Den här guiden täcker detaljerade funktioner, användningsområden och tekniska aspekter av LFE3-35EA-7ftN256C, som syftar till att möta ett brett utbud av tekniska behov, från kommunikations- och datorsystem till industriella kontroller och flyg- och rymd.Med fokus på sina snabba serdes-kapaciteter, stort minne och avancerad bearbetning är denna guide en utmärkt som vill använda denna FPGA i kostnadseffektiva projekt med hög efterfrågan.

Katalog

LFE3-35EA-7ftN256C Beskrivning

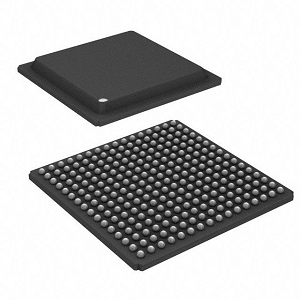

De Lfe3-35ea-7ftn256c Från Lattice Semiconductors LatticeECP3 ™ FPGA -familj sticker ut för sin balans mellan hög prestanda och kostnadseffektivitet.Denna modell kännetecknas av en logikdensitet på cirka 33 000 logikelement, inrymda i ett 256-stångs tunna bollnät Array (FTBGA) -paket.Den stöder ett kommersiellt temperaturområde och är optimerad för en hastighetsgrad på 7, vilket säkerställer robust drift under olika förhållanden.Anmärkningsvärda funktioner inkluderar multi-protokoll 3.2G serdes med XAUI Jitter-överensstämmelse, DDR3-minnesgränssnitt, avancerade DSP-kapaciteter och betydande minne på chip, samtidigt som det bibehålls låg effektförbrukning.FPGA erbjuder säkra, flexibla konfigurationsalternativ såsom dubbla Boot-funktioner och bitströmskryptering, idealisk för höghastighet, högvolym och kostnadskänsliga applikationer.

Omfamning av banbrytande teknik under hantering av kostnader blir sömlös med bulkköp av LFE3-35EA-7ftN256C.

LFE3-35EA-7ftN256C CAD-modeller

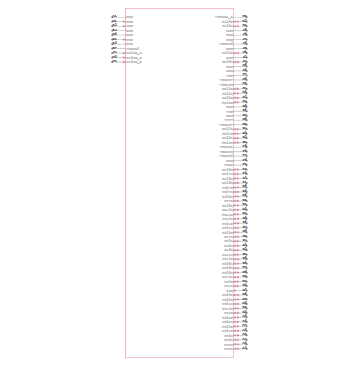

LFE3-35EA-7ftN256C Symbol

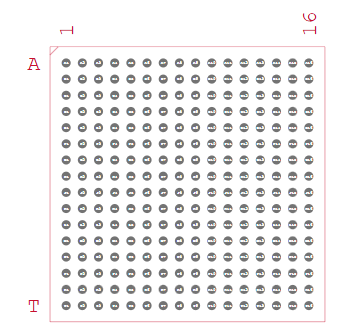

Lfe3-35ea-7ftn256c fotavtryck

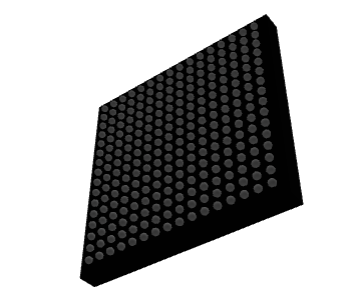

LFE3-35EA-7ftN256C 3D-modell

LFE3-35EA-7ftN256C Block Diagram

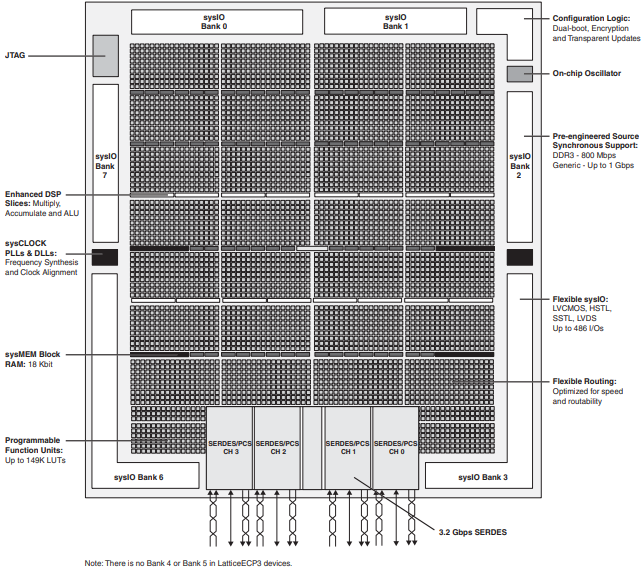

Blockdiagrammet för gitteret LFE3-35EA-7ftN256C FPGA illustrerar enhetens interna arkitektur och funktionella block.I mitten tillhandahåller de programmerbara funktionsenheterna (PFUS) upp till 149K uppslagstabeller (LUTS) för flexibel logisk implementering.Kring PFUS, sysmemblock Erbjud distribuerade RAM -resurser med 18 kbit RAM för effektiv datalagring och bearbetning. Förbättrade DSP -skivor, integrerad i arkitekturen, möjliggöra höghastighetsoperationer som multiplikation och ackumulering för signalbehandling och aritmetiska intensiva uppgifter.

De sysioblock, distribueras runt kanterna på FPGA, grupperas i banker (t.ex. bank 0 till bank 7), och erbjuder flexibla I/O -standarder som LVCMO, HSTL, SSTL och LVD.Dessa banker stöder upp till 486 användarkonfigurerbara I/O-stift, vilket ger sömlös integration med externa komponenter och kringutrustning.Diagrammet belyser också specialiserade funktioner som sysklock, som integrerar PLL: er och DLL: er för klockfrekvenssyntes och justering, vilket säkerställer exakt tidpunkt och synkronisering.Serdes/datorer Kanaler som ligger längst ner ger höghastighetsserien för seriell datadata, som stöder upp till 3,2 Gbps-datahastigheter, idealiska för applikationer med hög bandbredd.On-chip-oscillatorn och konfigurationslogiken, inklusive dubbla boot och kryptering, förbättrar den operativa tillförlitligheten och säkerheten.

LFE3-35EA-7ftN256C-specifikationer

Typ	Parameter
Tillverkare	Gitter Semiconductor Corporation
Serie	Ecp3
Förpackning	Bricka
Delstatus	Aktiv
Antal laboratorier/clbs	4125
Antal logikelement/celler	33 000
Totala RAM -bitar	1.358 848
Antal I/O	133
Spänning - försörjning	1.14V ~ 1.26V
Monteringstyp	Ytfäste
Driftstemperatur	0 ° C ~ 85 ° C (TJ)
Förpackning / fodral	256-bga
Leverantörspaket	256-ftbga (17x17)
Basproduktnummer	LFE3-35

LFE3-35EA-7ftN256C FUNKTIONER

Driftstemperaturområde: Det fungerar inom ett kommersiellt temperaturintervall från 0 ° C till 85 ° C, vilket säkerställer tillförlitlig prestanda i olika miljöförhållanden som är typiska vid kommersiell elektronikutplacering.

Matningsspänning: FPGA fungerar med en matningsspänning på 1,2V, vilket hjälper till att minska den totala strömförbrukningen för enheten, vilket gör den lämplig för kraftkänsliga applikationer.

Totala RAM -bitar: Med 1 358 848 bitar RAM, erbjuder denna FPGA betydande minnesresurser, vilket är fördelaktigt för applikationer som kräver databuffring, såsom videobehandling och komplex digital signalhantering.

Programmerbar logisk typ: Som en fältprogrammerbar grindarray (FPGA) tillhandahåller den här enheten mångsidig programmerbar logik som kan anpassas efter tillverkning för att möta specifika applikationsbehov, vilket lägger till flexibilitet och livslängd till hårdvarukonstruktioner.

PIN -räkning: Enheten har 256 stift, som inkluderar kraft, mark och en mängd signalgränssnitt, vilket ger gott om anslutningsalternativ för gränssnitt med andra komponenter i ett system.

Antal utgångar: Det inkluderar 133 utgångar, vilket underlättar omfattande datautgångsfunktioner för applikationer som involverar höghastighetsdataöverföring och signalbehandling.

Antal logikelement/celler: FPGA innehåller 33 000 logikelement eller celler, och erbjuder robust bearbetningskraft och konfigurerbarhet för komplexa logikoperationer som krävs inom telekommunikations-, industri- och bilapplikationer.

Antal laboratorier/CLB: er: Det finns 4 125 logiska arrayblock (labb) eller konfigurerbara logikblock (CLB), som är de primära byggstenarna för att implementera logikfunktioner inom FPGA, vilket förbättrar enhetens förmåga att hantera olika digitala beräkningar och drifter.

Antal I/OS: Med 133 I/OS tillhandahåller enheten omfattande gränssnittsfunktioner, vilket gör den mångsidig för användning i applikationer som kräver många anslutningar till andra perifera enheter.

Kombinatorisk fördröjning av en CLB: Den maximala kombinatoriska fördröjningen av ett konfigurerbart logikblock (CLB) är 0,335 ns, vilket indikerar hastigheten med vilken logikgrindarna i CLB: er kan växla, vilket påverkar den totala hastigheten för logikoperationer inom FPGA.

Klockfrekvens: Den stöder en klockfrekvens på upp till 420 MHz, vilket möjliggör höghastighetsdrift och gynnsam för applikationer som kräver snabb bearbetning och data genomströmning.

Lfe3-35ea-7ftn256c-applikationer

Kommunikationssystem (routrar och switchar)

LFE3-35EA-7ftN256C är idealisk för distribution i routrar och switchar som används i kommunikationssystem.Dess höghastighetsserdesfunktioner och stöd för avancerade minnesgränssnitt möjliggör effektiv datahantering och genomströmning som krävs för att hantera nätverkstrafik och routingfunktioner effektivt.FPGA: s förmåga att arbeta vid höga klockfrekvenser (upp till 420 MHz) säkerställer minimal latens vid databehandling, vilket upprätthåller hög prestanda i nätverksinfrastruktur.

Datorsystem (servrar och arbetsstationer)

I datorsystem som servrar och arbetsstationer bidrar denna FPGA till prestationsförbättring och energieffektivitet.Enhetens betydande logikdensitet och RAM underlättar komplexa databehandlingsuppgifter, medan dess lågeffektoperation hjälper till att minska det termiska fotavtrycket och den totala energiförbrukningen för datorsystem.Det är högt I/O -räkning stöder omfattande anslutningsalternativ för kringutrustning och andra hårdvarukomponenter.

Industriella kontrollsystem (automatisering och robotik)

LFE3-35EA-7ftN256C utmärker sig i industriella kontrollapplikationer, inklusive automatisering och robotik.Dess robusta bearbetningsfunktioner och konfigurerbara logikblock möjliggör den exakta kontrollen som krävs inom automatiseringsteknologier.FPGA kan integrera flera funktioner på ett enda chip, minska hårdvarukomplexiteten och förbättra tillförlitligheten i kontrollsystem.

Aerospace and Defense Systems (radar och navigationssystem)

Denna FPGA är också väl lämpad för flyg- och försvarsapplikationer, såsom radar- och navigationssystem.Dess förmåga att fungera inom ett brett temperaturintervall och dess höga logikelementräkning gör det kapabelt att hantera de komplexa algoritmerna och dataintensiva uppgifterna som krävs av moderna radarsystem.Säkerhetsfunktionerna, som bit-stream-kryptering, säkerställer att känslig information som används i försvarsapplikationer förblir skyddade mot manipulering eller obehörig åtkomst.

LFE3-35EA-7ftN256C Liknande delar

• Lfe3-35ea-7ftn256i

• Lfe3-35ea-6fn672c

• Lfe3-35ea-6ftn256c

Hur använder jag LFE3-35EA-7ftN256C?

LFE3-35EA-7ftN256C är en del av Lattice Semiconductors ECP3 FPGA-serie, som är utformad för att vara energieffektiv och kostnadseffektiv.Denna FPGA är lämplig för olika höghastighetsapplikationer eftersom den har funktioner som avancerade serdes, DDR3-minnesgränssnitt och starka DSP-funktioner.För att komma igång med denna FPGA bör du först förstå enheten genom att läsa databladet.Databladet ger dig information om hur FPGA fungerar, dess funktioner och hur det ska användas.Du kan hitta denna information på webbplatsen Lattice Semiconductor.

Förbered sedan din arbetsmiljö.Detta inkluderar nedladdning och installation av Diamond Design -programvaran från Lattice.Den här programvaran hjälper dig att skapa och bygga din FPGA -design.Se till att du också har nödvändiga licenser för programvaran och andra komponenter du kan använda.Börja designa genom att skriva din FPGA -design med ett programmeringsspråk som VHDL eller Verilog.Om du behöver påskynda designprocessen kan du använda förberedda komponenter som kallas IP-kärnor, som också tillhandahålls av gitter.Innan du laddar din design på FPGA, kontrollera den noggrant med simuleringsverktyg som ModelSim, som fungerar med diamantprogramvaran.Detta hjälper till att fånga eventuella fel tidigt.

När du är säker på att designarbeten inom simulering kan du gå vidare till att syntetisera och implementera din design på FPGA.Detta innebär att konvertera din kod till ett format som FPGA kan förstå och sedan organisera den koden inom FPGA: s struktur.Nu är du redo att faktiskt programmera FPGA.Du genererar en bitströmfil från din design, som du sedan kan överföra till FPGA med hjälp av specifik programmeringshårdvara som HW-USBN-2B nedladdningskabel.Testa din FPGA -design direkt på enheten efter programmering.Använd verktyg som Lattice's Reveal Logic Analyzer för att felsöka och förfina din design.Fortsätt förbättra din design baserat på testresultat.Slutligen, när din design är helt testad och fungerar som förväntat, kan du använda den i din slutliga applikation.

Lfe3-35ea-7ftn256c fördelar

Låg effektförbrukning

Denna FPGA sticker ut för sina minskade kraftkrav jämfört med andra serdes-kapabla FPGA: er.Den använder ungefär hälften av kraften, vilket är en betydande fördel för att hantera energiförbrukning i system.Denna låga effektförbrukning förlänger batteritiden och minskar behovet av komplexa kylsystem, vilket gör FPGA idealisk för bärbara och energikänsliga applikationer.

Kostnadseffektivitet

LFE3-35EA-7ftN256C är utformad för att vara ekonomiskt fördelaktig.Det erbjuder konkurrenskraftiga priser samtidigt som hög funktionalitet och prestanda upprätthålls.Denna kostnadseffektivitet gör den tillgänglig för nystartade företag och storskaliga distributioner, vilket gör det möjligt för ett bredare utbud av företag att integrera avancerad teknik i sina produkter utan ekonomisk belastning.

Högpresterande serdes

Utrustad med multi-protokoll 3.2G serdes som överensstämmer med Xaui Jitter-standarder, kan FPGA stödja höghastighetsdataöverföringar.Den här funktionen är bra för applikationer som kräver snabb och pålitlig kommunikation, såsom höghastighetsnätverksutrustning, datacenter och telekommunikationsinfrastruktur.

Avancerade DSP -funktioner

Enheten inkluderar avancerad digital signalbehandling (DSP), som möjliggör effektiv hantering av komplexa matematiska funktioner.Detta är viktigt i applikationer som involverar bildbehandling, ljud- och videokomprimering och andra DSP-intensiva uppgifter där prestanda och hastighet behövs.

Flexibla konfigurationsalternativ

Med funktioner som dubbel-boot-kapacitet och bit-stream-kryptering erbjuder LFE3-35EA-7ftN256C förbättrad säkerhet och flexibilitet i distributionen.Alternativet med dubbla boot möjliggör fallbackkonfigurationer, vilket ökar systemets tillförlitlighet.Samtidigt ger bit-stream-kryptering ett extra lager av säkerhet som skyddar immateriell egendom och systemverksamhet från obehörig åtkomst och manipulering.

LFE3-35EA-7ftN256C tillverkare

Lattice Semiconductor Corporation, som grundades 1983 och baserat i Hillsboro, Oregon, är ett ledande företag som gör lågmakt, högpresterande fältprogrammerbara grindmatriser (FPGA).Dessa FPGA: er är speciella chips som kan programmeras för att utföra en mängd olika uppgifter, vilket gör dem användbara inom många områden som kommunikation, datorer, industriell automatisering, bilar och elektronik.Litteret fokuserar på att skapa små, energieffektiva och flexibla lösningar, som är perfekta för modern teknik som Edge Computing och Artificial Intelligence.Deras produktsortiment inkluderar chips som LFE3-35EA-7ftN256C, som hjälper design avancerade system.Förutom hårdvara tillhandahåller Lattice enkla att använda programvaruverktyg för att skapa anpassade mönster.Med kontor runt om i världen, inklusive i San Jose, Shanghai och Singapore, tjänar Lattice en global marknad.Litteret fortsätter att vara en nyckelaktör när det gäller att främja teknik med sina innovativa och effektiva lösningar.

Slutsats

LFE3-35EA-7ftN256C FPGA belyser Lattice Semiconductors engagemang för att leverera flexibla, högpresterande lösningar till en rimlig kostnad.Med låg energianvändning, stark konfigurerbarhet och snabb datahantering är denna FPGA perfekt för en mängd olika användningsområden, inklusive snabba nätverk och exakt industriell automatisering.Den här guiden ger detaljerad information om dess specifikationer, hur man använder den och där den kan tillämpas, hjälper till att få ut det mesta av LFE3-35EA-7ftN256C i tekniska projekt för toppprestanda.
