LM3914: Pinout, funktioner och hur det fungerar?

LM3914 Integrated Circuit sticker ut inom elektronikfältet för dess förmåga att konvertera analoga spänningsnivåer till en visuellt intuitiv LED -skärm.Denna kapacitet är bra för applikationer som kräver tydliga och exakta spänningsavläsningar, till exempel i batteriladdare och ljudsystem.Genom att omvandla analoga signaler till enkla LED -bilder, förenklar LM3914 utvecklingen av visningsfunktioner i elektroniska enheter.Den här artikeln kommer att fördjupa sig i PIN-konfigurationen för LM3914, utforska dess funktionalitet och diskutera dess omfattande applikationer, vilket ger en jämförande analys med andra IC: er samtidigt som man belyser specifika fördelar med att använda denna mångsidiga komponent.

Katalog

Översikt över LM3914

De LM3914, en anpassningsbar monolitisk integrerad krets, utmärker sig i att omvandla olika spänningsnivåer till en livlig visuell LED -representation.Det kan skickligt hantera upp till 10 lysdioder och fungerar i två distinkta lägen: prickläge, som tänder en LED åt gången, och stapelläge, som aktiverar alla lysdioder upp till en specifik spänningsnivå.Dessa lägen kan med lätthet bytas via en enkel pin -konfiguration, vilket återspeglar IC: s flexibilitet.

Enkelheten att växla mellan prick- och stapellägen med bara en stift förbättrar LM3914: s mångsidighet för olika applikationer.I praktiska scenarier bevarar DOT-läge energi genom att minska aktiva lysdioder när som helst, vilket är ett önskvärt drag i bärbara eller energikänsliga enheter.Å andra sidan tillhandahåller stapeläge en omedelbar, omfattande visning av spänningsnivån, som tjänar bra i sammanhang som kräver snabb och intuitiv dataförståelse, såsom ljudvisualisering inom en VU -mätare.

Ett anmärkningsvärt kännetecken för LM3914 är dess inbyggda förmåga att hantera LED-ström utan behov av externa motstånd, effektivisera kretsdesign och minimera komponenter.Denna funktion är fördelaktig vid skapandet av kompakta och effektiva system.Kretsens låga effektkrav, i kombination med effektiv LED -nuvarande hantering, stärker dess lämplighet för enheter som syftar till energibesparing.Att använda LM3914 i enheter med låg effekt uppfyller konsekvent energibesparande mål, vilket bevisar dess effektivitet i att bevara energi samtidigt som man upprätthåller stark prestanda.

LM3914 PIN -konfiguration

LM3914 finns i två pakettyper: en 20-stifts PLCC och en 18-stifts PDIP.

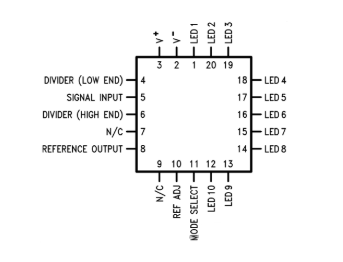

Stiftkonfiguration av 20-stifts PLCC

Stiftnummer	Stiftnamn	Beskrivning
1	LED1	LED -drivrutinutgång 1
2	V+	Leveransspänning
3	V-	Jord
4	Avdelare (låg ände)	Låg referensspänningsingång
5	Signalingång	Signalingång
6	Avdelare (high end)	Hög referensspänningsingång
7	Nc	Inte ansluten
8	Referensutgång	Referensspänningsutgång
9	Nc	Inte ansluten
10	Ref adj	Referensspänningsjustering
11	Läge välj	Väljer prick- eller stångläge
12	LED10	LED -drivrutinutgång 10
13	LED9	LED -drivrutinutgång 9
14	Led8	LED -drivrutinutgång 8
15	Led7	LED -drivrutinutgång 7
16	Led6	LED -drivrutinutgång 6
17	Led5	LED -drivrutinutgång 5
18	Led4	LED -drivrutinutgång 4
19	Led3	LED -drivrutinutgång 3
20	Led2	LED -drivrutinutgång 2

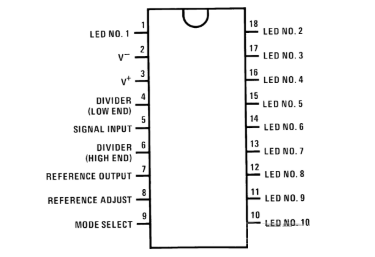

PIN-konfiguration av 18-stifts PDIP

Stiftnummer	Stiftnamn	Beskrivning
1	LED1	LED -drivrutinutgång 1
2	V+	Leveransspänning
3	V-	Jord
4	Avdelare (låg ände)	Låg referensspänningsingång
5	Signalingång	Signalingång
6	Avdelare (high end)	Hög referensspänningsingång
7	Referensutgång	Referensspänningsutgång
8	Referensjustering	Referensspänningsjustering
9	Läge välj	Väljer prick- eller stångläge
10	LED10	LED -drivrutinutgång 10
11	LED9	LED -drivrutinutgång 9
12	Led8	LED -drivrutinutgång 8
13	Led7	LED -drivrutinutgång 7
14	Led6	LED -drivrutinutgång 6
15	Led5	LED -drivrutinutgång 5
16	Led4	LED -drivrutinutgång 4
17	Led3	LED -drivrutinutgång 3
18	Led2	LED -drivrutinutgång 2

LM3914 funktioner och specifikationer

• Stöder både bar- och prickdisplaylägen.

• Justerbar spänningsreferens för exakta LED -aktiveringströsklar.

• Programmerbar LED -diskström: 2mA till 30mA.

• Kontrollerar upp till 10 lysdioder samtidigt.

• Kör upp till 100 lysdioder när flera IC: er är kaskade.

• fungerar inom ett spänningsområde från 3V till 18V.

• Finns i 18-stifts DIP- och PLCC-paket.

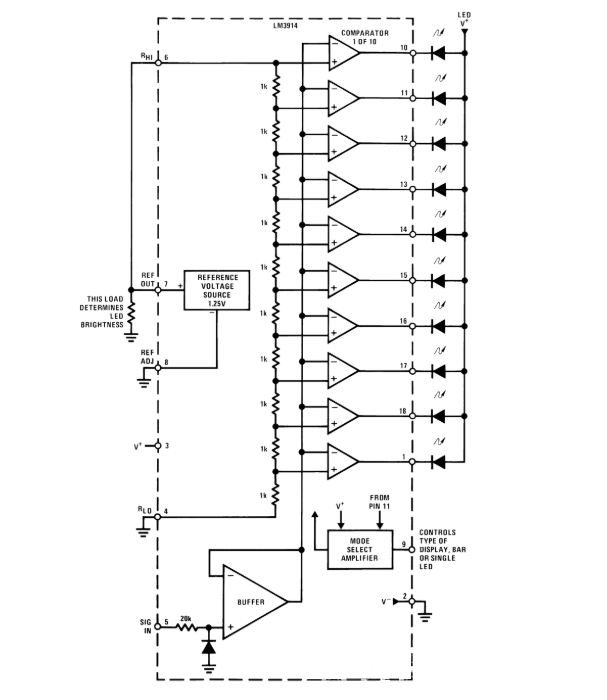

Blockdiagram över LM3914

Alternativ till LM3914

• LM3916

• CD4511

• Max7219

• CD4054

Driftskomplexiteten för LM3914

LM3914 IC är en analog-kontrollerad LED-drivrutin som är utformad för att hantera ljusstyrka och aktivering av upp till 10 individuella lysdioder.Driften är baserad på ingångsanalogspänningen, som bestämmer de specifika lysdioderna som tänds längs skalan.Till skillnad från inställningar som förlitar sig på mikrokontroller erbjuder LM3914 en enklare, en mer enkel strategi.Det minimerar behovet av ytterligare komponenter och eliminerar komplexiteten i programmering.IC fungerar pålitligt inom ett analogt spänningsområde från 3V till 18V, vilket gör det mångsidigt för en mängd olika applikationer.Att justera LED -strömmen är enkel, anslut bara ett enda motstånd till stift 7 för att reglera det efter behov.

LM3914 är särskilt mångsidig på grund av dess förmåga att fungera i två visningslägen: stapelläge och DOT -läge.I stångläge tänds flera lysdioder samtidigt för att representera ingångsnivån, medan i DOT -läge är det bara en enda LED -tänd vid en given tidpunkt.Denna flexibilitet gör IC lämplig för applikationer som visuella larm, nivåindikatorer eller övervakningssystem där en tydlig representation av förändringar i ljusstyrka är viktig.För projekt med större skala kan LM3914 enkelt utvidgas.Genom att ansluta flera IC: er i serie är det möjligt att kontrollera upp till 100 lysdioder.Denna skalbarhet breddar dess användning i komplexa system som kräver utökade visuella skärmar eller indikatorer.

Användning av LM3914

Börja med att ansluta de 10 lysdioderna.Varje LED motsvarar en specifik spänningsnivå baserad på insignalen.Du behöver inte separata strömbegränsande motstånd, eftersom IC har en inbyggd strömbegränsare som styrs genom stift 7. Anslut bara katoden (negativ sida) av var och en till lämplig utgångsstift på IC, medan anoden (Positiv sida) ansluter till +5V -tillförseln.IC: s utgångsstift är utformade för att sjunka strömmen, vilket gör att denna installation kan fungera effektivt utan ytterligare komponenter.

Därefter ger du ström till IC genom att ansluta stift 2 och 3 till kraftkällan.Se till att matningsspänningen är minst 1,5V högre än den högsta spänningen som IC kommer att övervaka.Till exempel, om den övervakade spänningen varierar från 0V till 5V, bör matningsspänningen vara minst 6,5V.Korrekt krafthantering säkerställer att IC och lysdioderna fungerar utan problem.

Justera referensspänningarna så att de matchar insignalområdet.Anslut stift 4, som ställer in den låga referensspänningen, till 0V och stift 6, som ställer in den höga referensspänningen, till 5V.Dessa anslutningar gör det möjligt för IC att tolka insignaler inom det önskade intervallet.Anslut sedan inmatningsanalog signal till stift 5. Denna signal bestämmer hur många lysdioder tänds, eftersom IC jämför ingångsspänningen med dess interna referensnivåer och aktiverar lämpligt antal lysdioder för att indikera spänningen.

LM3914 stöder två visningslägen: stapeläge och prickläge.I stångläge, där flera lysdioder tänds för att bilda en stång som motsvarar ingångsspänningsnivån, anslut stift 9 till stift 3. För prickläge, där endast en LED tänds för att indikera den specifika spänningsnivån, lämna stift 9 frånkopplad.Att välja lämpligt läge beror på hur du vill visuellt representera insignalen.

Applikationer av LM3914

Strömförsörjningsmonitorer

När den används vid övervakning av strömförsörjning ger LM3914 exakt visuell återkoppling på spänningsnivåerna.Den översätter spänningsvariationer till en lättläst LED-skärm för att snabbt upptäcka eventuella fluktuationer.Detta används särskilt i applikationer där elektroniska komponenter förlitar sig på en stabil strömförsörjning för att fungera korrekt.Genom att säkerställa konsekventa spänningsnivåer hjälper LM3914 att förhindra funktionsfel på hårdvaru, förlänga livslängden för komponenter och upprätthålla den totala systemets tillförlitlighet.

Fordonspanelmätare

LM3914 är en nyckelkomponent i moderna fordonsmätare, vilket ger övervakning och visning av fordonsinformation.Det kan konfigureras för att spåra och visa parametrar som bränslenivåer, motortemperatur eller batterispänning.Genom att konvertera sensordata till ett tydligt visuellt format gör det möjligt för förare att bedöma sitt fordons tillstånd på ett överblick.Detta säkerställer att viktiga mätvärden lätt kan förstås, vilket möjliggör snabbt underhåll och främjar säkrare körning.

Ljudnivåmätare

LM3914 används också allmänt i ljudnivåmätare, vilket ger en visuell representation av ljudvolymnivåer.Genom att aktivera en serie lysdioder som svar på ljudsignaler möjliggör kretsen att övervaka volymförändringar med precision.Beroende på applikationen kan displayen fungera i två lägen: en stapeldisplay där flera lysdioder tänds samtidigt, eller en prickdisplay där endast en LED är aktiv åt gången.Dessa mätare hjälper till att finjustera ljudnivåer för att undvika snedvridning, vilket säkerställer konsekvent ljudkvalitet i liveföreställningar eller inspelningar.

Batterinivåindikatorer

LM3914 spelar en central roll i att utforma batterinivåindikatorer, där den styr en sekvens av lysdioder för att visuellt representera batteriets laddningsstatus.Varje LED tänds för att indikera ett specifikt utbud av laddningsnivåer, vilket ger en omedelbar och intuitiv känsla av återstående batteritid.Denna funktion är värdefull i bärbara enheter, vilket hjälper till att undvika oväntad effektförlust genom att erbjuda en tydlig, visning av batteristatus.Genom att förenkla processen för mätning av laddningsnivåer förbättrar det bekvämligheten och enhetens tillförlitlighet.

För- och nackdelar

Proffs

LM3914: s eleganta enkelhet stöder snabb prototyper och integration över olika applikationer.Genom att minska beroendet av många externa komponenter minskar det möjliga felpunkter, vilket förbättrar tillförlitligheten.Dess förmåga att köra på en strömförsörjning ökar dess praktiska i inställningar där dubbla leveranser kan komplicera frågor.När man hanterar projekt som prioriterar effektiva och livliga LED -skärmar utmärker sig LM3914 genom att omvandla analoga signaler till tydlig visuell feedback, främja tillfredsställelse och operativ flytande.

Nackdelar

Det är dock viktigt att erkänna LM3914: s begränsningar.En anmärkningsvärd begränsning är dess fasta linjära skala för LED -skärmar, som kanske inte passar varje scenario, särskilt de som krävs logaritmisk skalning för att exakt skildra data över omfattande intervall.Att ha en nyanserad förståelse av projektets krav behövs innan du väljer LM3914.Medan dess direkta tillvägagångssätt tjänar bra för enkla implementeringar, kan komplexa eller mer dynamiska miljöer dra nytta av att utforska andra alternativ som ger finare kontroll över hur skärmen beter sig.

Jämförelse mellan LM3914 och LM3915

Egenskaper för LM3914 och LM3915

Enheter som LM3914 och LM3915, utformad för visuell representation av analoga spänningar, utmärker sig genom deras distinkta utgångstyper.LM3914 omvandlar ingångsspänning till en linjär skärm, vilket gör den lämplig för scenarier där enkla spänningsmätningar önskas.På baksidan producerar LM3915 en logaritmisk utgång som finner sin nisch i att hantera ljudsignaler och anpassa sig väl till den iboende logaritmiska karaktären av hörseluppfattning.

Ansökningar

När du väljer lämplig komponent för en specifik uppgift är reflektion över applikationens unika krav viktigt.För implementeringar som batterinivåindikatorer eller andra spänningsövervakningssystem erbjuder den linjära skalan för LM3914 större bekvämlighet.Dess enkelhet lämpar sig för en lätt begriplig visning av spänningsnivåer.Däremot, för ljudcentriska applikationer kan den logaritmiska visningen av LM3915 förbättra upplevelsen kraftigt.Med tanke på att ljudsignaler ofta sträcker sig över en enorm dynamik, ger en skala som LM3915 som emulerar öronens icke-linjära uppfattning om ljudintensitet, en rikare tolkning och insikt.

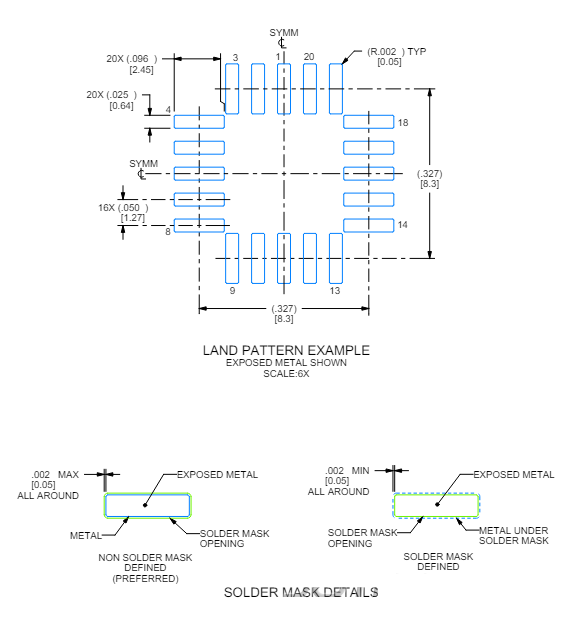

Paket för LM3914

LM3914 Tillverkarinformation

Texas Instruments står som en pionjär inom halvledarproduktion och förkroppsligar ett åtagande till överlägsen kvalitet med LM3914.Denna produkt, känd för sin konsekventa prestanda, anpassar sig nära precisionskraven från olika applikationer.Deras sofistikerade tillverkningsförfaranden säkerställer att varje enhet är i linje med de högsta förväntningarna.Texas Instruments ger stöd som överskrider den fysiska produkten, kännetecknad av detaljerade datablad som följer med LM3914.Dessa dokument förenklar integrationsprocessen i olika elektroniska layouter och erbjuder insikter utöver standardspecifikationer.

Slutsats

LM3914 är en pålitlig och mångsidig IC konstruerad för att konvertera analoga spänningar till intuitiva LED -skärmar.Dess enkelhet, flexibilitet i prick- och stapellägen och förmågan att köra upp till 10 lysdioder gör det idealiskt för applikationer som batterinivåindikatorer, kraftmonitorer och ljudmätare.Med sin effektiva design och anpassningsförmåga fortsätter LM3914 att vara ett föredraget val för att skapa tydliga och effektiva visuella spänningsskärmar i ett brett spektrum av elektroniska system.
