MPC8260AZUPIBB PowerQuicc II Embedded Processor: Funktioner, pinout, applikationer och alternativ

Den här guiden förklarar allt om MPC8260AZUPIBB, ett kraftfullt chip som används i många inbäddade system.Du kommer att lära dig om dess funktioner som snabbminne, inbyggt kommunikationsstöd, låg effektanvändning och brett temperaturintervall.Artikeln visar också var den används, listar andra liknande chips du kan använda, tillverkaren av detta chip och varför det är ett smart val för långsiktiga projekt.

Katalog

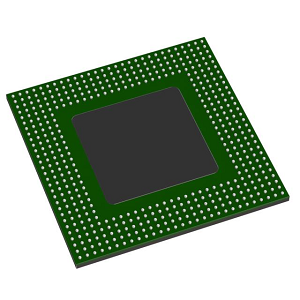

MPC8260AZUPIBB -översikt

De MPC8260AZUPIBB är en högpresterande inbäddad kommunikationsprocessor.Den tillhör PowerQuicc II-familjen, byggd kring en 32-bitars RISC-arkitektur med PowerPC G2-kärnan, baserad på 603e-designen.Den är verksam på 300 MHz och har en super-utgåva superscalar-motor, integrerad minneskontroll med ECC-stöd och dedikerad kommunikationsprocessormodul (CPM) för att hantera protokollbehandling oberoende av huvud CPU.Inom PowerQuicc II-familjen sticker MPC8260 ut som en mångsidig lösning och överbryggar behoven hos robust inbäddad dator med hög genomströmningskommunikationsuppgifter.Andra familjemedlemmar inkluderar MPC8250, MPC8255, MPC8265 och MPC8266 utformade för skalbarhet och långsiktig distribution, allmänt används i routrar, basstationer och industrisystem.

Om du letar efter en pålitlig och skalbar inbäddad lösning är nu den perfekta tiden att placera din bulkorder för MPC8260AZUPIBB.

MPC8260AZUPIBB -funktioner

PowerPC G2 Core (603E-baserad): Processorn integrerar en 32-bitars RISC-arkitekturkärna baserad på PowerPC 603E-designen.Det erbjuder effektiv exekvering av instruktioner och låg effektförbrukning medan du stöder komplexa inbäddade applikationer.

300 MHz klockhastighet: Det fungerar med en frekvens av 300 MHz, vilket levererar höghastighetsbehandling som är lämplig för krävande applikationer som datarrutning och telekomomkoppling.

Superscalar motor med dubbla: Den här funktionen gör det möjligt för processorn att utföra två instruktioner per klockcykel, vilket förbättrar den totala genomströmningen och parallellbehandlingsprestanda i inbäddade system.

16 KB -instruktion och 16 KB -data L1 -cachar: Både instruktions- och datacachar är fyrvägsuppsättningar, vilket säkerställer snabbare åtkomst till ofta använda data och minimerar minneslatens.

Flytande punktenhet (FPU): FPU: s ombord stöder flytande punkt Aritmetiska operationer, vilket är bra för signalbehandling och andra beräkningstunga uppgifter i kommunikationssystem.

Memory Management Unit (MMU): MMU tillhandahåller adressöversättning och minnesskydd, stöder operativsystem med virtuellt minne och förbättrar systemets tillförlitlighet.

Kommunikationsprocessormodul (CPM): En dedikerad RISC-baserad delprocessor avlastar kommunikationsuppgifter (Ethernet, HDLC, ATM), vilket minskar bördan på huvudkärnan och förbättrar systemets lyhördhet.

Integrerad minneskontroll med ECC -stöd: Stöder DRAM och SDRAM med felkorrigeringskodfunktionalitet, vilket ger robust minnesintegritet för uppdragskritiska operationer.

I/O -spänning på 3,3V: Standard I/O -spänningskompatibilitet gör integration med andra logiska enheter och kringutrustning enklare i inbäddade hårdvarukonstruktioner.

Flera gränssnitt: En rik uppsättning kommunikationsgränssnitt möjliggör sömlös anslutning med externa enheter, vilket gör den lämplig för olika inbäddade nätverksmiljöer.

Driftstemperaturområde: Designad för industriella och telekommiljöer, säkerställer det stabil drift över ett brett temperaturområde.

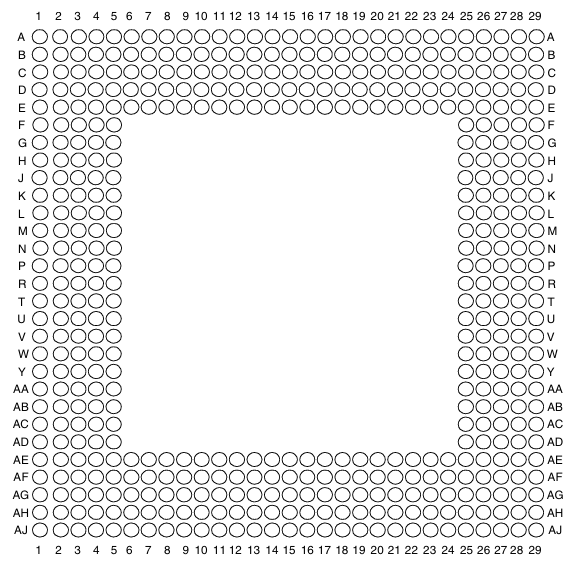

MPC8260AZUPIBB PINOUT DIAGRAM

Pinout-diagrammet som visas för MPC8260AZUPIBB representerar en plastkollnät Array (PBGA) -layout, som vanligtvis används för integrerade kretsar med hög densitet som denna PowerQuicc II-processor.Detta diagram följer en matrislayout där rader är märkta alfabetiskt (A till AJ) och kolumnerna är numrerade (1 till 29).Varje cirkel i rutnätet markerar en kulposition eller en stiftplats på undersidan av chippaketet.Denna layout hjälper till att hitta specifika signaler eller kraftanslutningar i förhållande till nätet.Till exempel pekar en referens som D12 eller R23 på den exakta stiftet som används för funktioner som strömförsörjning, I/O- eller kommunikationsgränssnitt.Det tomma utrymmet i mitten indikerar ett område utan boll, som ofta används för termisk lättnad eller mekanisk stabilitet.

MPC8260AZUPIBB -specifikationer

Typ	Parameter
Tillverkare	NXP Semiconductors/Freescale Semiconductor
Serie	Mpc82xx
Förpackning	Bricka
Delstatus	Föråldrad
Grundprocessor	Powerpc g2
Antal kärnor/bussbredd	1 kärna, 32-bitars
Hastighet	300MHz
Medprocessorer/DSP	Kommunikation;RISC CPM
Ramkontroller	Dram, sdram
Grafikacceleration	Inga
Eternet	10/100Mbps (3)
Spänning - I/O	3.3V
Driftstemperatur	0 ° C ~ 105 ° C (TA)
Monteringstyp	Ytfäste
Förpackning / fodral	480-lbga exponerad dyn
Leverantörspaket	480-TBGA (37,5x37,5)
Ytterligare gränssnitt	I2C, SCC, SMC, SPI, UART, USART
Basproduktnummer	Mpc82

MPC8260AZUPIBB -applikationer

Telekommunikationsbasstationer

MPC8260AZUPIBB används i stor utsträckning i telekominfrastruktur, särskilt på basstationer där datahantering med hög genomströmning och protokollhantering krävs.Dess integrerade kommunikationsmodul stöder flera seriella gränssnitt och protokoll, vilket gör den idealisk för trådlös backhaul och kanalkortbehandling.

Nätverk routrar och switchar

Tack vare sitt stöd för flera Ethernet -kanaler och snabb bearbetningskärnor fungerar processorn som ryggraden i företaget och tjänsteleverantörens routrar och switchar.Det hanterar effektivt paketrutning, trafikformning och datafiltrering utan att kräva externa kommunikationsprocessorer.

Industrikontrollsystem

I tillverknings- och automatiseringsmiljöer stöder MPC8260AZUPIBB deterministisk kontroll och snabb datainsamling.Dess robusta CPU, brett driftstemperaturområde och pålitlig minneshantering med ECC gör det lämpligt för långvariga industriella verksamheter.

Access Gateways and Voice Over IP (VOIP) utrustning

Denna processor används i åtkomstenheter som DSLAM och integrerade åtkomstenheter (IAD) där röst- och datatjänster konvergerar.Modulen för kommunikationsprocessor ombord hanterar trafik med låg latens för röstkommunikation.

ATM- och ramreläutrustning

Den integrerade RISC -motoren i MPC8260AZUPIBB kan lossna ATM och ramreläbehandling, som användes allmänt i äldre telekomnätverk.Det säkerställer snabb och tillförlitlig kommunikation mellan data slutpunkter.

Militära och rymdkommunikationssystem

På grund av dess tillförlitlighet, inbäddat protokollstöd och robust förpackning tillämpas MPC8260Azupibb i militära kommunikationssystem, vilket stödjer säkra röst- och datalänkar i hårda miljöer.

Bredbandsinfrastrukturutrustning

Processoren krafter bredbandssystem som kabelmodemavslutningssystem (CMTS) och fiber-till-hem-enheter (FTTH), hantering av dataflöden, autentisering och leverans av tjänster med hög hastighet.

Inbäddade nätverksapparater

Det är lämpligt för användning i brandväggar, VPN -koncentratorer och andra nätverkssäkerhetsapparater, där kryptering och data genomströmning behövs för säker kommunikation.

MPC8260AZUPIBB Liknande delar

• Mpc8265aczumhbc (NXP USA Inc)

MPC8265ACZUMHBC är ett kraftfullt alternativ från samma PowerQuicc II -familj som erbjuder utökade kommunikationsfunktioner och PCI -stöd.Det fungerar vid 266 MHz och är inrymt i samma 480-stifts TBGA-paket, vilket gör det att det är kompatibelt med MPC8260AZUPIBB.Denna modell stöder också ett bredare driftstemperaturintervall (-40 ° C till 105 ° C), vilket är fördelaktigt för industriella eller hårda miljöutplaceringar.Med förbättrade kommunikationsgränssnitt som Utopia II och 256 HDLC -kanaler är det ett bra alternativ för nätverksapplikationer som kräver mer flexibilitet och bandbredd.

• MPC8260AVVPIBB (Freescale Semiconductor)

MPC8260AVVPIBB är en direkt variant av MPC8260 -serien med nästan identiska kärn- och funktionsuppsättningar till AzupiBB -versionen.Den körs med samma 300 MHz klockhastighet och använder samma 480-TBGA-paket och bibehåller kompatibilitet över kort och programvara.Detta gör det till en idealisk ersättning i system som redan använder MPC8260 -arkitekturen men behöver köpa flexibilitet.Det är lämpligt som vill ha samma prestanda och fotavtryck utan ytterligare hårdvarujusteringar.

• MPC8260AZUPJDB (Freescale Semiconductor)

MPC8260AZUPJDB är funktionellt ekvivalent med MPC8260AZUPIBB men kan komma med små skillnader i förpackningar, kiselrevision eller inköpskanal.Den upprätthåller 300 MHz klockhastighet och fullständig kommunikationsfunktion, inklusive CPM och flera protokollstöd.Dess nära match i specifikationer och arkitektur gör det till ett bekvämt ersättare när man hanterar variationer i leveranskedjan eller upprätthåller strategier för flera leverantörer.

MPC8260AZUPIBB -fördelar

Balanserad bearbetning för kommunikationssystem

MPC8260AZUPIBB kombinerar en allmänt CPU med allmänt syfte med en dedikerad kommunikationsprocessormodul (CPM), vilket gör att en kan hantera kontrolloperationer medan den andra hanterar dataöverföring och protokolluppgifter.Denna dubbla logiska installation hjälper till att bygga system som kan hantera flera kommunikationsströmmar parallellt, förbättra svaret och minska förseningar i data-tunga applikationer.

Mångsidigt protokoll och gränssnittsstöd

Med inbyggt stöd för olika nätverks- och industriella protokoll som Fast Ethernet, HDLC, ATM och mer, gör den här processorn att använda ett chip över olika applikationer.Många drar nytta av minskad utvecklingskomplexitet och effektivare produktstandardisering över projekt som kräver flera gränssnittstyper.

Långsiktig tillgänglighet och industrin adoption

MPC8260AZUPIBB kommer från en väletablerad PowerQuicc II-familj, allmänt används i telekommunikation och nätverk.Detta säkerställer pågående utbud, tillförlitlig dokumentation och en stor kunskapsbas, som sänker risken för föråldring och förenklar validering, stöd och felsökning.

Effektiv kraftanvändning i inbäddade mönster

Processorn är konstruerad för låg effektförbrukning medan han fortfarande levererar hög dataöverföring.Detta är fördelaktigt i inbäddade system där värmeavledning och energiförbrukning är konstruktionsbegränsningar, för att upprätthålla systemets tillförlitlighet utan ytterligare kylning eller högeffekt.

Skalbar och flexibel för olika applikationer

Du kan distribuera MPC8260AZUPIBB över ett brett spektrum av systemkonstruktioner, från routrar med låg till mittnivå till industriella automatiseringskontroller.Dess skalbarhet gör det möjligt att återanvända samma arkitektur för olika produktnivåer, vilket sparar utvecklingstid och kostnad samtidigt som man bibehåller konsistens i programvara och support.

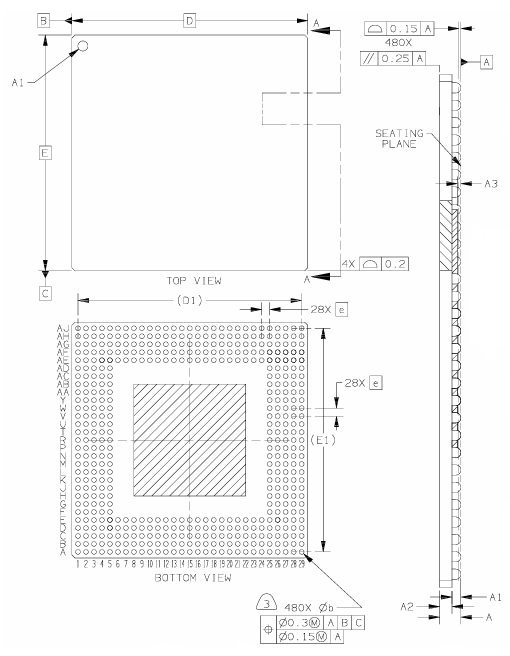

MPC8260AZUPIBB -förpackningsdimensioner

Paketdimensioner

Symbol	Beskrivning	Min	Max
En	Övergripande pakethöjd	1.45	1.65
A1	Standoff (från PCB till paket)	0.6	0,7
A2	Paketets kroppstjocklek	0,85	0,95
A3	Underlagstjocklek	0,25	-
b	Bolldiameter	0,65	0,85
D	Paketlängd	37.5	BSC
D1	Die -storlek (referens)	35.56	Domare
E	Paketbredd	37.5	BSC
E1	Die -storlek (referens)	35.56	Domare
e	Bollplan	1.27	BSC

Paketöversikt

MPC8260AZUPIBB -tillverkare

MPC8260AZUPIBB tillverkas av NXP Semiconductors, en global ledare inom inbäddad bearbetning och säkra anslutningslösningar.Ursprungligen utvecklad av Freescale halvledare, som i sig var en spin-off från Motorolas halvledaravdelning, blev produkten en del av NXP: s portfölj efter förvärvet av Freescale 2015. NXP fortsätter att stödja MPC8260AZUPIBB som en del av sin PowerQuicc II-familj, upprätthållande av högkvalitativa tillverkningsstandarder och långvarig tillgänglighet för industriella, netornätverk och telecom-applikationer.

Slutsats

MPC8260AZUPIBB är en stark och flexibel processor tillverkad för system som behöver snabb och pålitlig kommunikation.Den kan hantera många uppgifter samtidigt tack vare sin smarta design och extra kommunikationsenhet.Detta chip är bra för användning i telefoner, internet, industrimaskiner och mer.Det stöder många typer av anslutningar och sparar kraft, vilket gör det bra för långsiktig användning.Eftersom det stöds av ett pålitligt företag kan du lita på det för kvalitet, support och enkel användning i olika typer av utrustning.
