Miniatyrbrytare (MCB): Arbetsprincip, typer, klassificeringar och urvalsguide

Den här artikeln hjälper dig att förstå vad en dvärgbrytare (MCB) är och hur den skyddar en elektrisk krets från överbelastning och kortslutning.Du kommer att lära dig dess huvuddelar, hur den fungerar och varför den bryter strömmen vid fel.Den förklarar också utlösningskurvor, stolpkonfigurationer och brottkapacitetsklassificeringar.Slutligen kommer du att se vanliga applikationer och hur du väljer rätt MCB för en krets.

Katalog

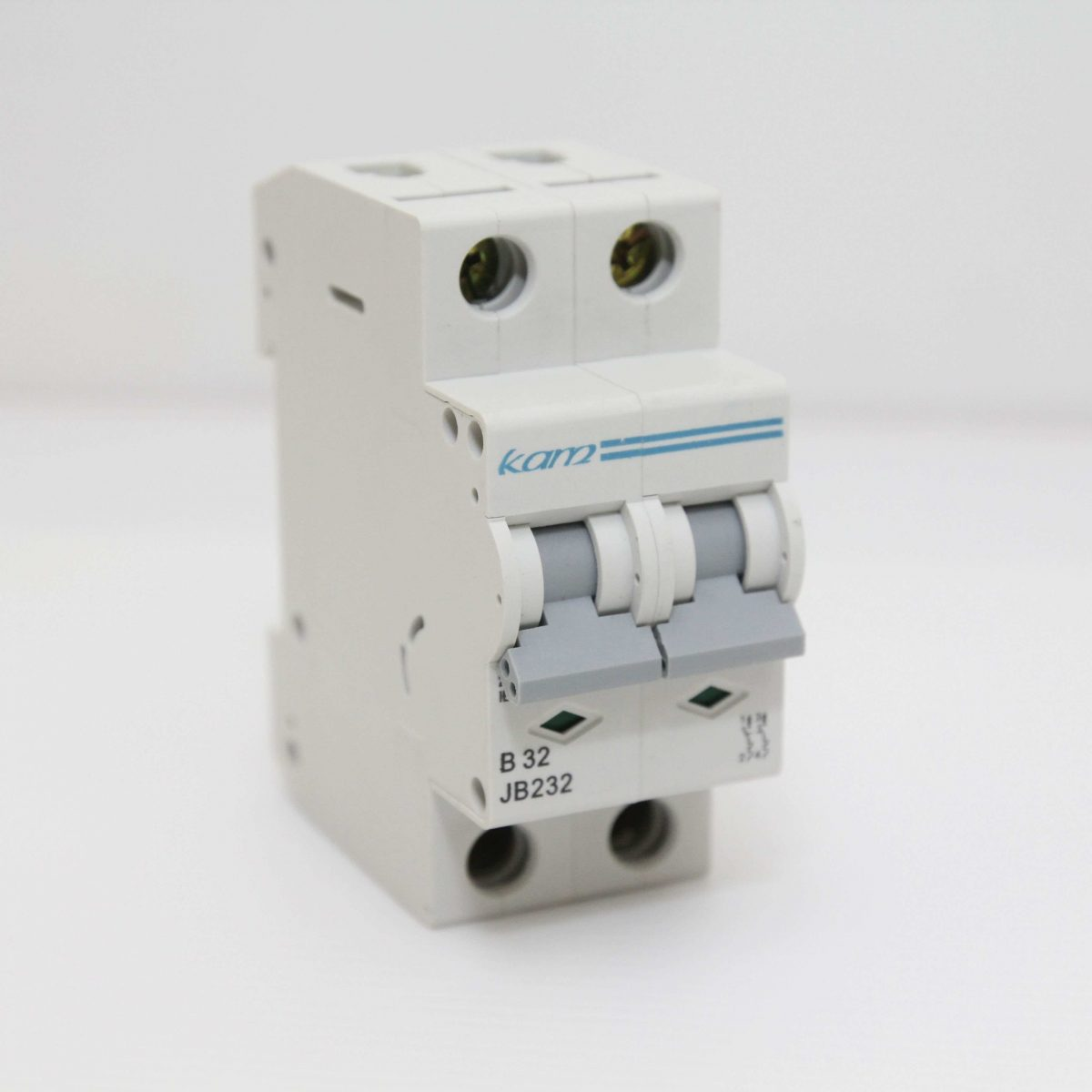

Figur 1. Dvärgbrytare (MCB)

Vad är en dvärgbrytare?

En miniatyrbrytare (MCB) är en automatisk elektrisk skyddsanordning som används för att stoppa överdriven ström i en krets.Dess huvudsakliga syfte är att skydda ledningar och ansluten utrustning från skador orsakade av överbelastning eller kortslutning.När onormal ström uppträder, kopplar MCB från strömförsörjningen för att hålla installationen säker.Till skillnad från en säkring kan den återställas och användas igen efter att felet har åtgärdats.På grund av detta återanvändbara skydd används MCB i stor utsträckning i hem, byggnader och små elpaneler.

Konstruktion av en dvärgbrytare

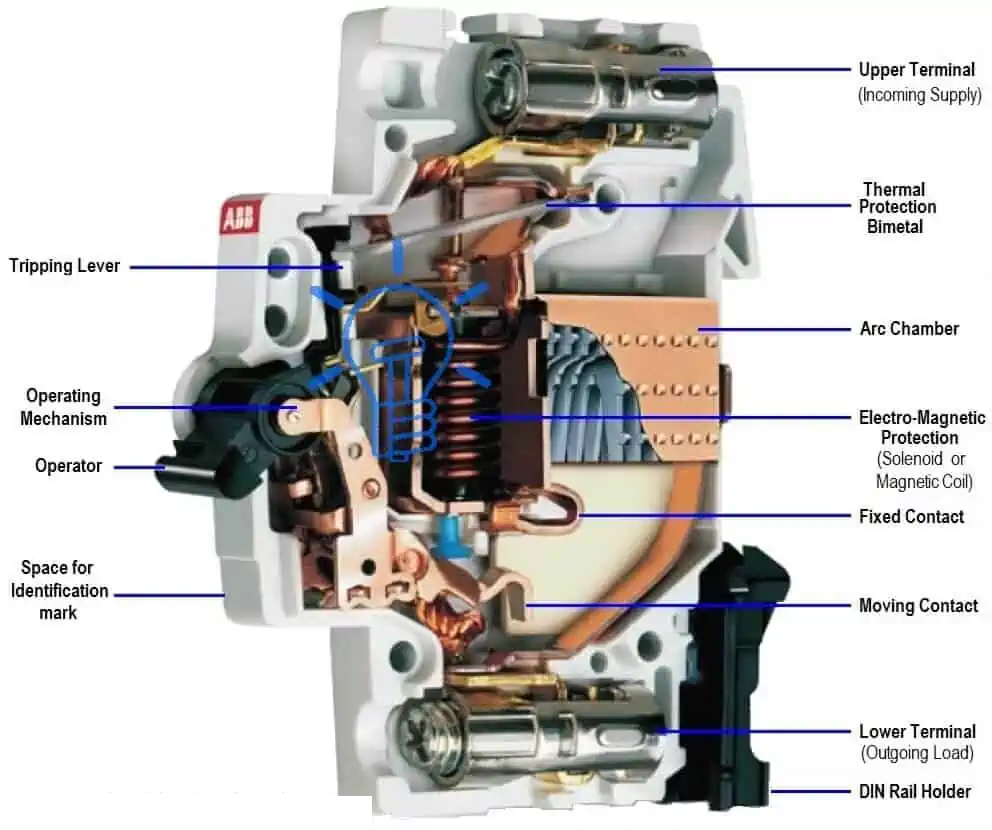

Figur 2. Inre delar av en dvärgbrytare

• Övre terminal (inkommande matning)

Den övre terminalen ansluter strömkällan till brytaren.Det ger en säker elektrisk ingångspunkt för den inkommande ledaren.Denna terminal säkerställer stabil strömöverföring till de interna kontakterna.

• Nedre terminal (utgående belastning)

Den nedre terminalen ansluter brytaren till den skyddade kretsen.Ström rinner ut ur brytaren genom denna punkt mot lasten.Det håller kabelanslutningen tät och pålitlig.

• Termiskt skydd Bimetall

Bimetallremsan känner av värme som orsakas av överström.Den böjs när temperaturen stiger och förbereder mekanismen för att koppla från strömmen.Denna del fungerar som ett temperaturbaserat säkerhetselement.

• Elektromagnetisk spole (magnetiskt skydd)

Magnetspolen reagerar omedelbart på mycket höga strömnivåer.Den producerar en magnetisk kraft som aktiverar frigöringsmekanismen.Detta säkerställer snabb reaktion vid allvarliga fel.

• Fast kontakt

Den fasta kontakten är den stationära ledande punkten inuti brytaren.Den förblir på plats medan den rörliga kontakten öppnar eller stänger mot den.Elektrisk ström passerar normalt genom detta kontaktpar.

• Flytta kontakt

Den rörliga kontakten öppnar och stänger fysiskt kretsen.Den separeras från den fasta kontakten när brytaren fungerar.Denna åtgärd avbryter det elektriska flödet på ett säkert sätt.

• Bågkammare (Arc Chute)

Bågkammaren innehåller metallplattor som delar och kyler ljusbågen.Det minskar värmen och förhindrar skador inuti brytaren.Detta skyddar enheten och närliggande ledningar.

• Driftsmekanism

Manövermekanismen länkar det interna frigöringssystemet till handtaget.Den kontrollerar öppning och stängning av kontakter.Den låser även brytaren i läge PÅ eller AV.

• Utlösningsspak

Utlösningsspaken överför rörelse från skyddselement till kontakterna.När den är aktiverad släpper den spärrsystemet.Detta möjliggör automatisk frånkoppling.

• Operatör (växlingshandtag)

Handtaget tillåter manuell växling av brytaren.Det kan slå PÅ eller AV kretsen säkert.Den visar också brytarstatusen.

• DIN-skena hållare

Hållaren möjliggör enkel montering inuti fördelningsplattor.Den fäster brytaren på en standardskena.Detta förenklar installation och byte.

Arbetsprincip för MCB

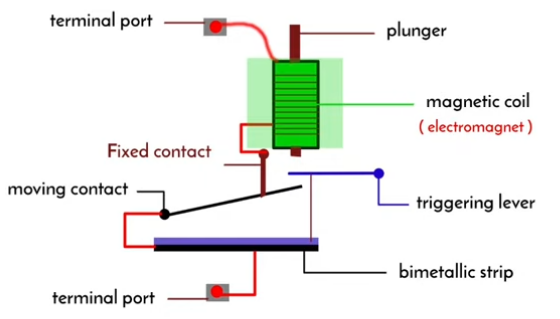

Figur 3. MCB arbetsmekanismdiagram

När normal ström flyter passerar elektricitet genom kontakterna utan avbrott.Vid överbelastning byggs värme upp i avkänningselementet och utlöser frigöringsmekanismen efter en kort fördröjning.Spärren låses upp och kontakterna separeras, vilket kopplar bort kretsen.I ett kortslutningstillstånd aktiverar en stark magnetisk kraft mekanismen omedelbart.Kontakterna öppnas snabbt och en elektrisk ljusbåge uppstår mellan dem.Bågen går in i bågkammaren där den delar sig och svalnar tills den försvinner.Efter att felet har åtgärdats kan brytaren återställas och kretsen återställas.

Typer av MCB Baserat på Trip Curve

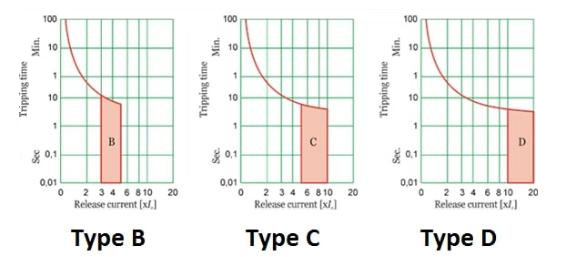

Figur 4. MCB Trip Curve Typer (B, C, D)

Typ B MCB

En typ B MCB är konstruerad för kretsar med låg överspänningsström.Den löser ut när strömmen når cirka tre till fem gånger det nominella värdet.Detta gör den lämplig för belysning och hushållsledningar.Små apparater och resistiva belastningar fungerar tillförlitligt med detta skydd.Brytaren kopplas ur snabbt för att skydda kablarna från överhettning.Det används ofta i elpaneler för bostäder.

Typ C MCB

En typ C MCB är avsedd för utrustning med måttlig startström.Den fungerar med ungefär fem till tio gånger märkströmmen.Detta gör att enheter som fläktar och små motorer kan starta normalt.Den balanserar skydd och tolerans mot tillfälliga överspänningar.Många kommersiella byggnader använder denna typ av brytare.Det är det vanligaste valet för allmänna kretsar.

Typ D MCB

En MCB av typ D är byggd för höga inkopplingsströmbelastningar.Den löser ut endast när strömmen når cirka tio till tjugo gånger det nominella värdet.Tunga motorer och transformatorer kräver denna fördröjning för att starta korrekt.Brytaren undviker störande snubbel under spänningssättning.Industrimaskiner använder ofta denna kategori.Den skyddar kretsar samtidigt som den stöder stora startströmmar.

Typer av MCB baserat på antal poler

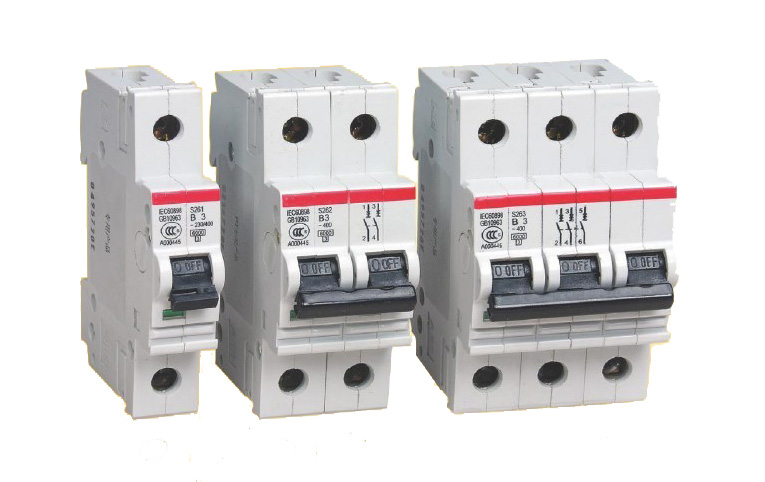

Figur 5. MCB-polkonfigurationer

MCB varierar också med hur många ledningar de kopplar bort tillsammans.Poltypen beror på kretsens matningssystem.

Enkelpolig (SP)

En enpolig MCB skyddar en spänningsförande ledare i en enfaskrets.Den kopplar endast bort fasledningen när ett fel uppstår.Denna konfiguration används vanligtvis för belysningskretsar.Fördelningstavlor för bostäder använder i stor utsträckning SP-brytare.Den är kompakt och enkel att installera.Neutral förblir direkt ansluten i denna inställning.

Dubbelpolig (DP)

En dubbelpolig MCB kopplar bort både fas- och nollledare tillsammans.Detta ger fullständig isolering av kretsen.Det förbättrar säkerheten vid underhåll och felsökning.Apparater som vattenvärmare använder ofta denna konfiguration.Tillförseln blir helt separerad från lasten.Det är vanligt i enfas utrustningsskydd.

Trippelpol (TP)

En trepolig MCB skyddar tre spänningsförande ledare i ett trefassystem.Alla faser kopplas bort samtidigt under ett fel.Detta förhindrar fasobalansskador på utrustningen.Industriella motorer och maskiner använder vanligtvis detta arrangemang.Det säkerställer enhetlig isolering över matningsledningarna.Trefaspaneler förlitar sig på TP-brytare för balanserat skydd.

Typer av MCB baserat på brytkapacitet

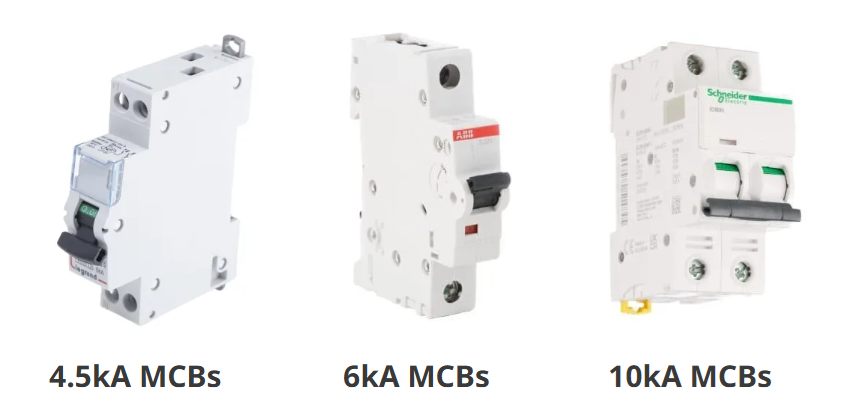

Figur 6. MCB Breaking Capacity Ratings

MCB klassificeras efter den maximala felström som de kan avbryta.Detta beror på styrkan på elförsörjningen vid installationsplatsen.

4,5kA MCB

En 4,5 kA MCB är en dvärgbrytare med en kortslutningsbrytningskapacitet på 4,5 kiloampere.Den är konstruerad för lägre felnivåer där den tillgängliga kortslutningsströmmen är relativt liten.Detta passar vanligtvis lätta distributionspunkter med längre matarkablar som minskar felströmmen.I dessa nätverk kan en 4,5 kA brytkapacitet MCB avbryta fel säkert inom dess nominella gräns.Det är vanligt i grundläggande konsumentenheter där uppströmskällan inte är särskilt "styv".Nyckelpunkten är att 4,5kA passar svagare nätverk med begränsad potentiell kortslutningsström.

6kA MCB

En 6kA MCB är en dvärgbrytare klassad för att bryta upp till 6 kiloampere felström.Den används där elförsörjningen kan leverera en måttlig kortslutningsnivå vid fördelningscentralen.Detta inkluderar ofta typiska bostads- och små kommersiella nätverk som matas av närliggande transformatorer.Jämfört med 4,5 kA enheter ger en 6 kA brytkapacitet MCB mer felmotståndsmarginal i starkare försörjning.Det hjälper till att säkerställa att brytaren kan rensa högre potentiell kortslutningsström utan skada.För många byggnadsinstallationer är 6kA en allmänt använd brottkapacitetsklass.

10kA MCB

En 10kA MCB är en dvärgbrytare som säkert kan bryta upp till 10 kiloampere kortslutningsström.Den är avsedd för höga felnivåer där matningskällan är stark och impedansen är låg.Detta inkluderar paneler närmare transformatorer, större kommersiella elcentraler och många industriella distributionssektioner.En 10kA brytkapacitet MCB ger högre motståndsförmåga för svåra kortslutningsförhållanden.Det minskar risken för brytarfel när den potentiella felströmmen är hög.Kort sagt, 10kA väljs för starkare nätverk med högre tillgänglig kortslutningsström.

MCB-betyg och specifikationer

Parameter	Specifikation
Märkström (In)	6A, 10A, 16A, 20A, 32A, 40A, 63A
Betygsatt driftspänning (Ue)	230/400V AC
Betygsatt frekvens	50/60 Hz
Antal stolpar	1P, 1P+N, 2P, 3P, 3P+N (4P)
Tripkurva klass	B, C, D (ibland K, Z)
Betygsatt kortslutningsbrytande förmåga	4,5 kA, 6 kA, 10kA (kA-märkning)
Standard / överensstämmelsemärkning	IEC 60898-1 (eller IEC 60947-2)
Klassad isolering spänning (Ui)	t.ex. 500V
Bedömd impuls tål spänning (Uimp)	t.ex. 4kV, 6kV
Energi begränsande klass	Klass 3 (om märkt)
Terminal ledarens storleksområde	t.ex. 1–25 mm² (varierar beroende på modell)
Terminal åtdragningsmoment	t.ex. 2,0 N·m (varierar beroende på modell)
Mekanisk uthållighet	t.ex. 10 000–20 000 operationer (om angivet)
Elektrisk uthållighet	t.ex. 4 000 operationer (om det anges)
Grad av skydd (IP)	IP20 (typiskt för enheter i kapslingar)

Jämförelse mellan MCB och säkring

Både MCB och säkringar skyddar kretsar mot överström, men de skiljer sig åt i drift och hantering efter ett fel.Tabellen nedan jämför deras funktionella beteende.

Parameter	MCB	Säkring
Efter resan handling	Återställbar	Måste vara ersatt
Fel indikation	Rensa ON/OFF/TRIP position	Ofta oklart om inte blåst indikator finns
Byter funktion	Kan användas som en switch	Inte avsett för att byta
Återanvänd efteråt fel	Återanvändbar efter återställning	Engångsbruk element
Svar konsistens	Definierad resa kurvbeteende	Beror på säkringstyp och skick
Överbelastning skydd	Inbyggd överbelastningsfrånkoppling	Ja, men beror på säkringsegenskaper
Kortslutning avbrott	Betygsatt brottkapacitet (kA-märkt)	Hög avbrytande förmåga för många säkringstyper
Driftstopp efter resan	Låg (återställ)	Högre (byt ut, kontrollera betyg, installera)
Underhåll ansträngning	Låg rutin hantering	Kräver reservlager och ersättning
Kontaktslitage	Har mekaniska kontakter som åldras	Ingen rörelse delar i elementet
Båghantering	Inre båge kammaren	Båge hanteras inuti säkringskroppen under smältning
Selektivitet kontroll	Ofta koordinerat med uppströmsbrytare	Kan vara väldigt selektiv med korrekt säkringsgradering
Drift feedback	Synlig handtagsposition	Element skick inte alltid synligt
Typiskt felläge	Kontakt/mekanism slitage under lång livslängd	Elementet smälter permanent i drift

Tillämpningar av dvärgbrytare

1. Belysningskretsar för bostäder

MCB:er skyddar belysningsgrenkretsar från överbelastningar orsakade av ledningsfel eller för många armaturer på en linje.De ger snabb frånkoppling när strömmen överskrider säkra gränser för ledaren.Återställningen är enkel efter att problemet har åtgärdats.Detta gör hemfördelningstavlor lättare att underhålla.

2. Uttagskretsar

Allmänna uttag kan se växlande belastningar från apparater och verktyg.En MCB hjälper till att skydda kablarna när flera enheter är anslutna samtidigt.Det minskar risken för kabelöverhettning på grund av ihållande överström.Detta är en vanlig användning i hem och små kontor.

3. Luftkonditionerings- och VVS-grenkretsar

AC-enheter av delad typ och liten HVAC-utrustning skyddas ofta av dedikerade MCB:er.Brytaren isolerar en enda enhet för service utan att stänga av hela panelen.Det skyddar också matningsledningen som matar utrustningen.Detta håller fel lokaliserade till en krets.

4. Varmvattenberedare och små fasta apparater

Många fasta laster löper under långa perioder, så kretsskyddet måste vara stabilt och pålitligt.MCB:er ger automatisk frånkoppling när onormal ström uppstår.De tillåter också bekväm isolering för underhåll.Detta är vanligt i lägenheter och kommersiella toaletter.

5. Fördelningstavlor och underpaneler

MCB används som utgående matare i huvudpaneler och underpaneler.De skyddar grenkretsar och hjälper till att organisera belastningar efter område eller funktion.Detta förbättrar felisoleringen och minskar felsökningstiden.

6. Kommersiell belysning och strömkretsar

Kontor, butiker och små byggnader använder många separata kretsar för belysning, uttag och utrustning.MCB skyddar varje krets oberoende för att begränsa felpåverkan.Detta håller viktiga sektioner igång om en krets löser ut.Det stödjer en säkrare daglig drift.

7. Kontrollpaneler och automationshjälpkretsar

Styrkablar för reläer, sensorer och extra strömförsörjning behöver ofta kompakt skydd.MCB:er passar DIN-skena kontrollpaneler och ger tydlig isolering.De hjälper till att förhindra att små fel sprids till andra styrsektioner.Detta är vanligt i industriella styrskåp.

8. Små motorer och pumpar (grenskydd)

Många små motorer matas från dedikerade grenkretsar som skyddas av MCB.Brytaren separerar motorkretsen snabbt under onormala strömförhållanden.Det ger också en enkel PÅ/AV-isoleringspunkt vid panelen.Detta används ofta för boosters, fläktar och små pumpar.

Hur väljer man rätt MCB?

Steg 1: Bestäm kretsbelastningen och välj strömstyrkan

Börja med att lista den anslutna lasten och kretsens normala löpström.Välj en MCB-märkström som kan bära den förväntade lastströmmen utan störande utlösning.Om belastningen varierar, basera valet på den högsta normala driftströmmen, inte enstaka korta toppar.Håll klassificeringen i linje med kretsledarens kapacitet som används i den linjen.Detta steg ställer in den grundläggande "storleken" på dvärgbrytaren.

Steg 2: Välj trippkurva baserat på inrushbeteende

Kontrollera om lasten har en hög startstöt, som motorer, kompressorer eller transformatorer.Använd en kurva som tolererar den förväntade inströmningen samtidigt som den ger snabb frånkoppling för fel.Typ B lämpar sig för låga överspänningsbelastningar, typ C lämpar sig för måttlig inrusning och typ D lämpar sig för hög inrush utrustning.Välj den kurva som passar hur lasten börjar, inte bara vad den heter.Detta förhindrar upprepade störande resor under uppstart.

Steg 3: Välj antalet stolpar som matchar matningssystemet

Identifiera om kretsen är enfas eller trefas, och om du behöver isolera noll med fasen.Använd SP för en spänningsförande ledare, DP för att isolera fas och noll tillsammans och TP för trefasledningar.För trefas med neutral isolering, välj TPN/4P-typskydd som krävs av systemdesignen.Polval handlar om säker bortkoppling av rätt ledare tillsammans.Detta steg säkerställer korrekt isolering och ledningskompatibilitet.

Steg 4: Kontrollera den potentiella kortslutningsnivån och välj brytkapacitet (kA)

Uppskatta tillgänglig felström vid installationspunkten med hjälp av matningsdata eller en kortslutningsberäkning.Välj en brytkapacitetsklassning (som 4,5kA, 6kA eller 10kA) som är lika med eller högre än den potentiella kortslutningsströmmen.Starkare försörjning och paneler närmare transformatorer behöver vanligtvis en högre kA MCB.Detta val handlar om att motstå och avbryta den maximala felnivån på ett säkert sätt.Det är en av de viktigaste säkerhetskontrollerna.

Steg 5: Slutlig verifiering av märkningsmatchning för vald MCB

Kontrollera att den valda MCB:s namnskylt matchar kretskravet för poler, kurva och brytkapacitet.Kontrollera igen att den valda strömstyrkan överensstämmer med den förväntade belastningsnivån och kretsdesigngränsen.Se till att brytarvalet är konsekvent över liknande kretsar i samma panel för att hålla skyddskoordinationen förutsägbar.Om felnivån är osäker, använd det säkrare alternativet genom att välja en högre brottkapacitetsklass.Detta sista steg minskar felmatchningsfel före installationen.

Slutsats

En MCB bryter strömmen under onormal ström och kan återställas efter att felet har åtgärdats.Rätt val beror på lastström, startbeteende, matningstyp och felnivå.Att känna till dess typer och klassificeringar hjälper till att säkerställa ett säkert och stabilt kretsskydd.Korrekt användning minskar skador och förbättrar elsäkerheten.
